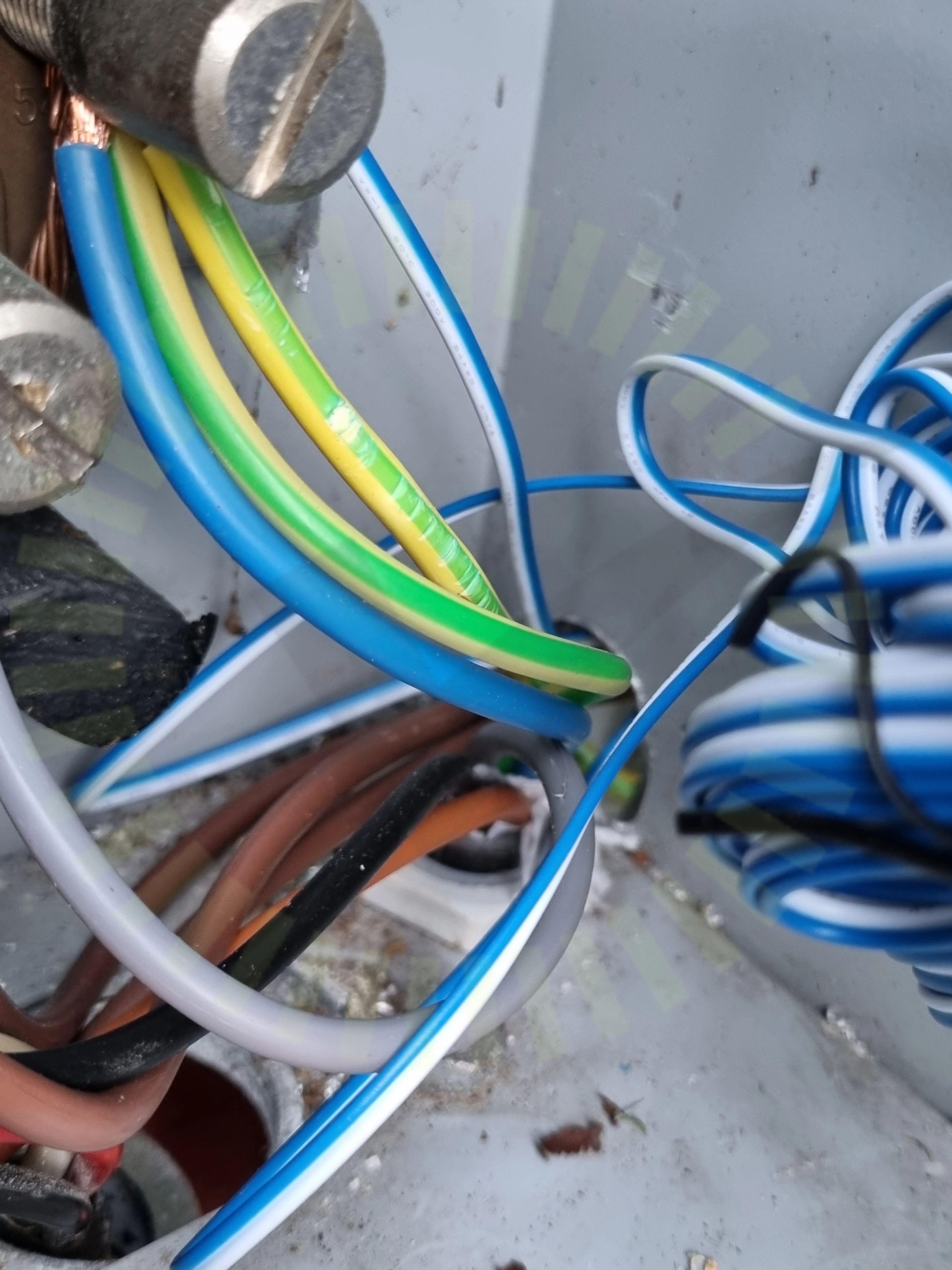

2.1 AC kabel skarp kant
Inte godkändVass kant
Besiktningsrapport
8.7
Installation genom
Nova Solar
Datum
3 januari 2023
Ort
Hällingsjö, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR4-66HPH
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörHuawei: Smart Power Sensor
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Huawei: Smart Power Sensor
Godkända kontrollpunkter
1/1Smartmätare: Mätvärden
Huawei: SUN2000 (12-20KTL)-M2
Anmärkningar
2/31

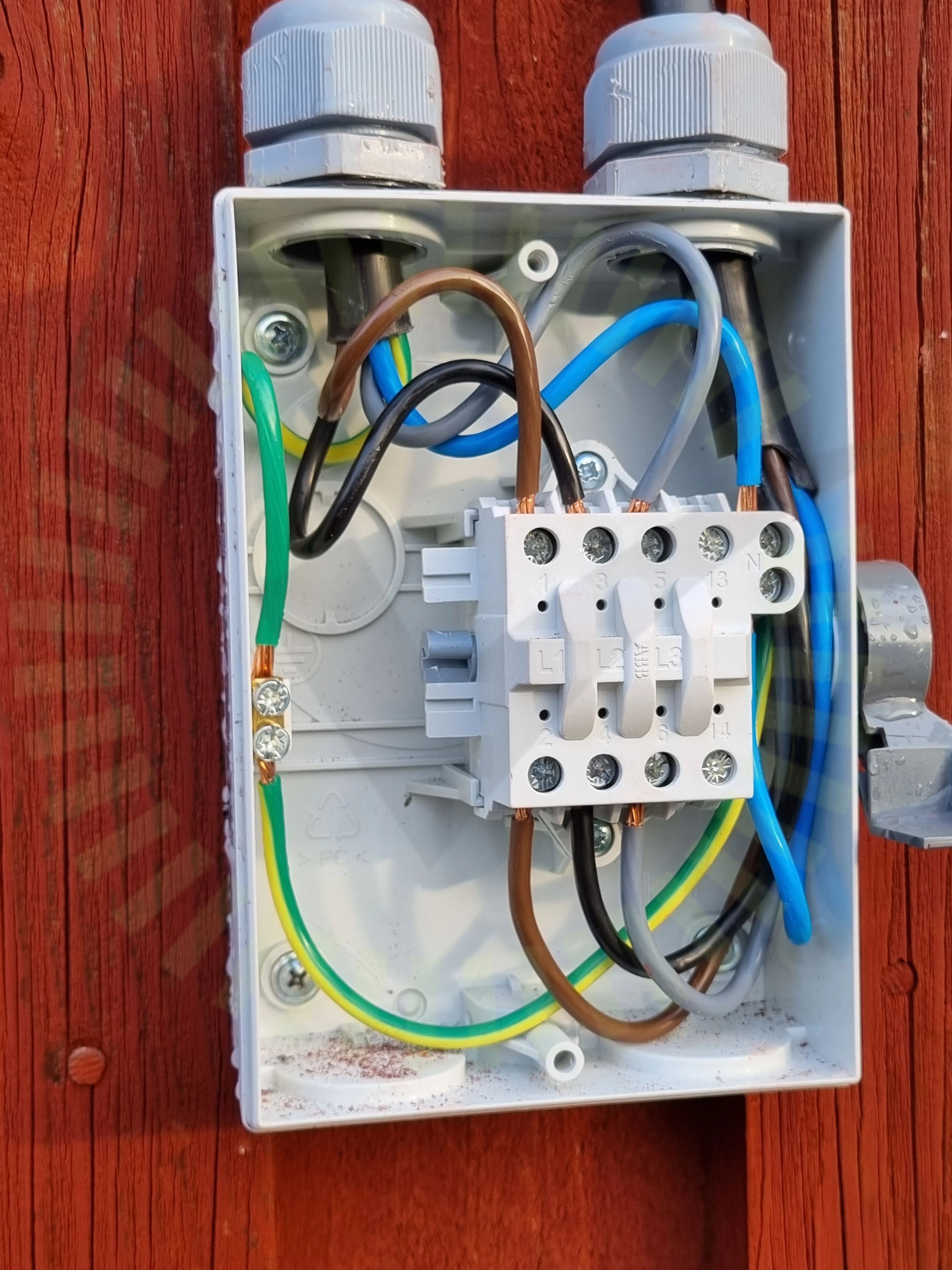

2.2 Ledare fastspända
Inte godkändBåde faser och nollan satt löst
Godkända kontrollpunkter
29/31AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterMärkningMätprotokoll DCPESträngschemaSäkringTillförlitligt fästUtrymmeVarning för backspänningVinkel
Huawei: SUN2000-(3KTL-10KTL)-M1
Anmärkningar
2/32

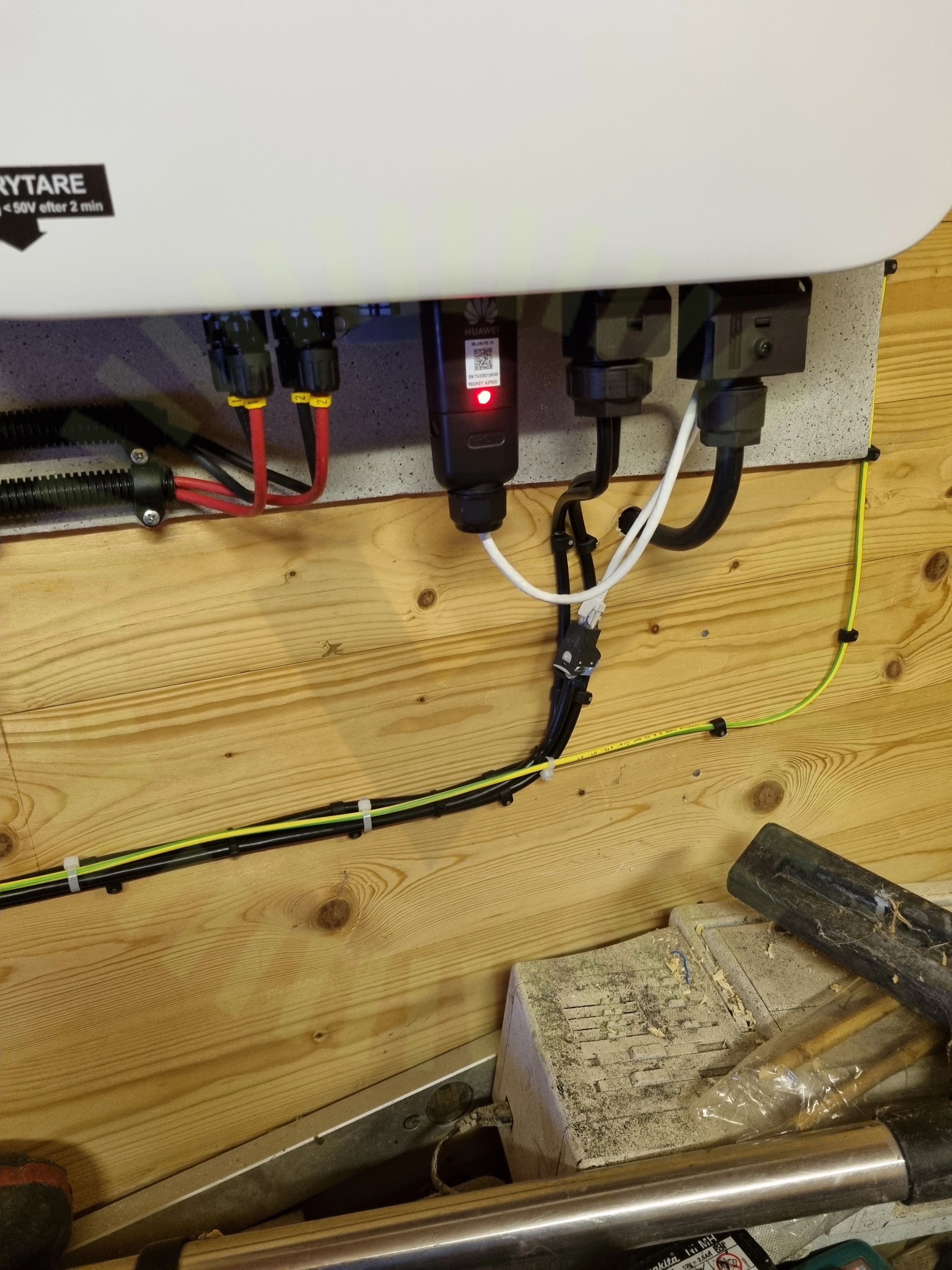

3.1 Internet
Inte godkändNej
3.2 Ledare fastspända
Inte godkändSitter dåligt och många kadeler ligger utanför
Godkända kontrollpunkter
30/32AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKabelKontakterMärkningMätprotokoll DCPE ChassiSkadorSträngschemaSäkringTillförlitligt fästVarning för backspänningVentilationVinkel
Longi: LR4-66HPH
Anmärkningar
1/13
4.1 Fästens placering
Inte godkändFör långt avstånd
Tillverkarens anvisningar
Godkända kontrollpunkter
11/13Avstånd till takDragavlastadeDräneringshålFästenas överlappningFöremål mot bakstyckeHöjdskillnadKablarnas böjradieMellanrumSkadorSkuggaSträngförläggning
Ej tillgängligt vid besiktning
1/13Förbindelse av kontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, Van der Valk: ValkPitched - Clamp
Anmärkningar
1/1

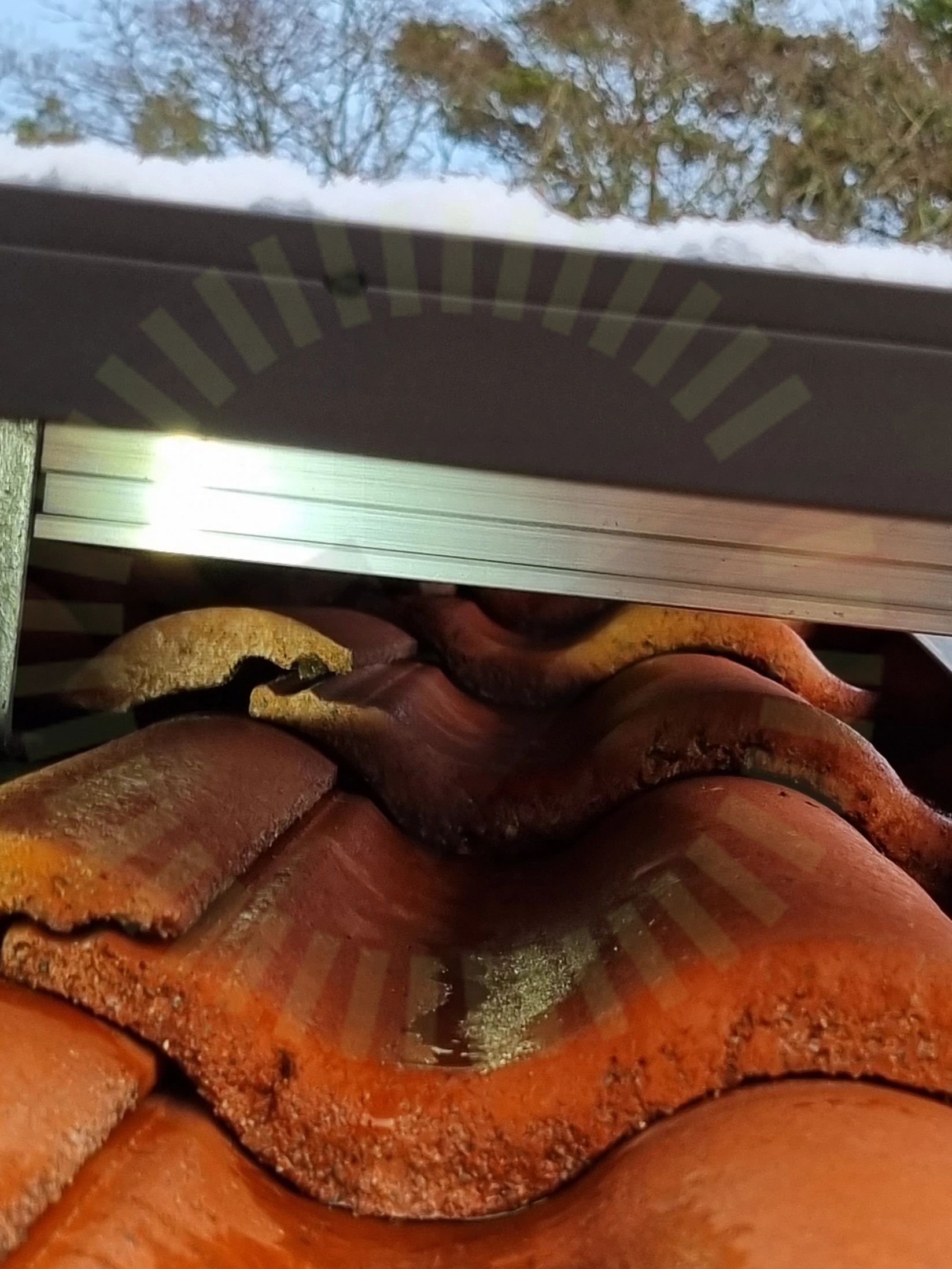

6.1 Panna
RekommendationPanna hänger I luften
Van der Valk: ValkPitched - Clamp
Anmärkningar
2/20

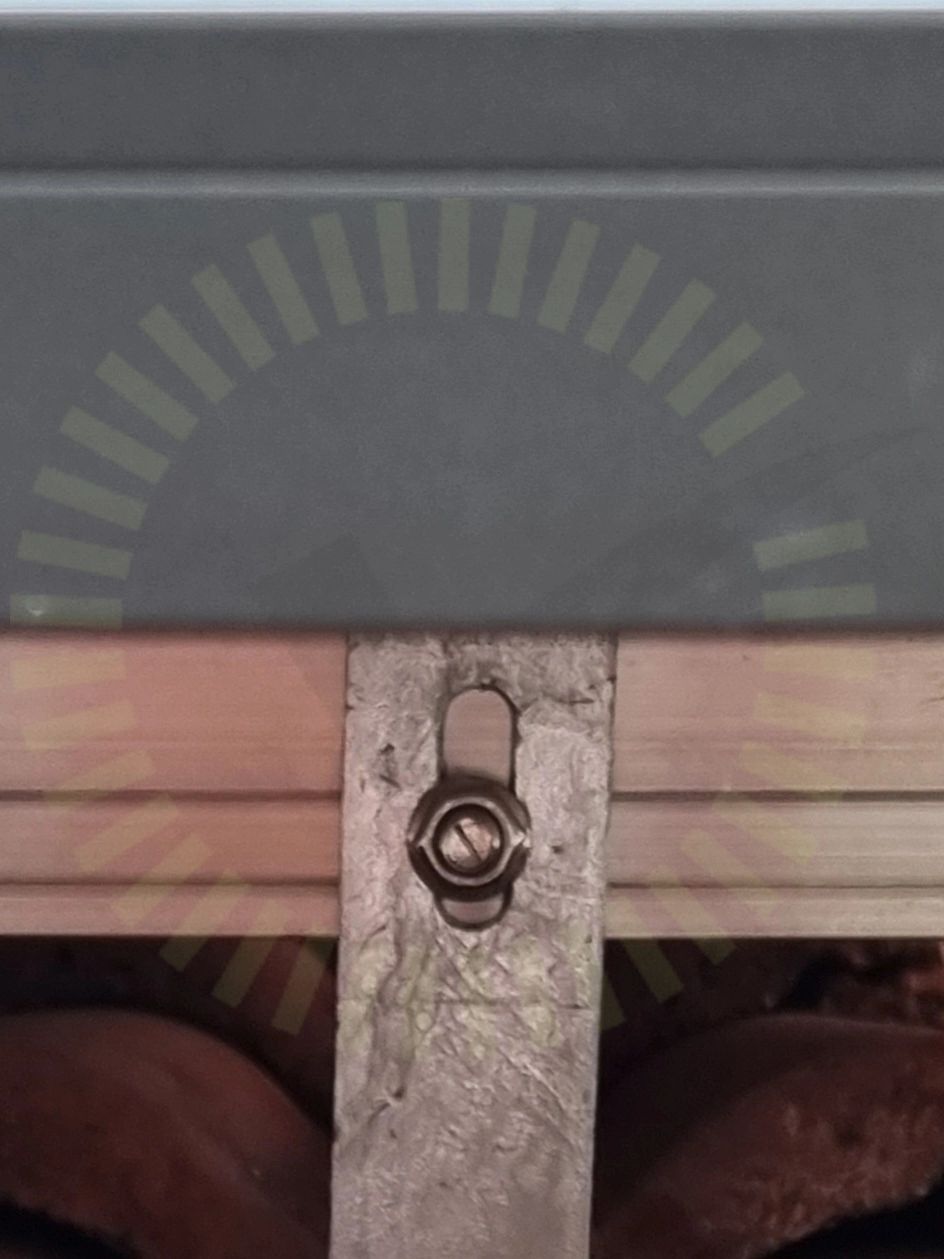

7.1 Skenornas infästning
Inte godkändFlera skruvar är inte monterade rätt
Tillverkarens anvisningar

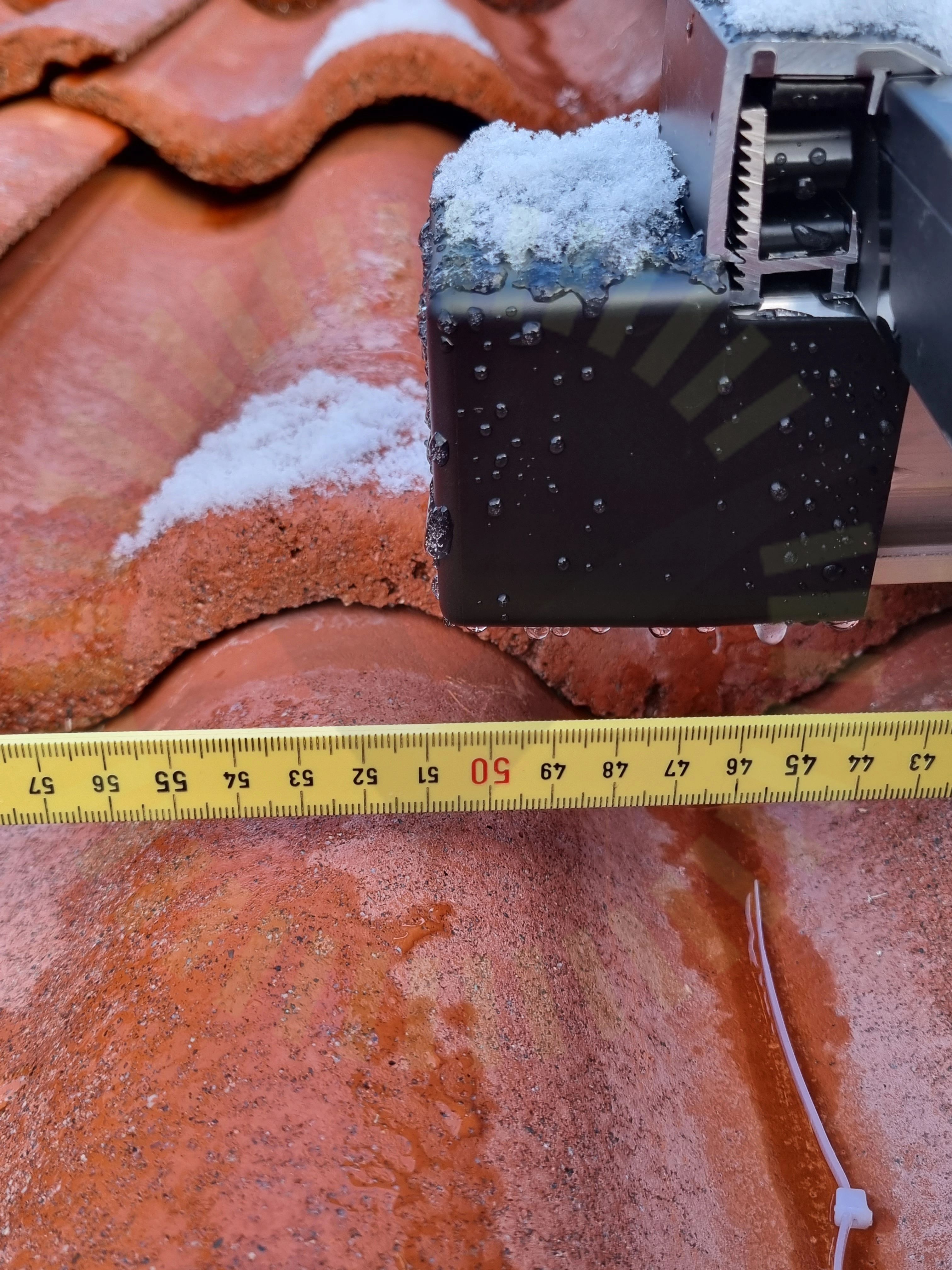

7.2 Skenornas överhäng
Inte godkändFör långt överhäng
Tillverkarens anvisningar
Godkända kontrollpunkter
17/20Avstånd pannaFrämmande materialInfästning TakstolInfästningarnas CC måttKabeluppfästningMittklämmorMontagesystem: SkadorPanelramens tjocklekShimsSkarp kantSkenornas skarvSkyddSlutfästeSnö- och VindlastberäkningTakgenomföringTermisk brytpunktVäderbeständigt material
Ej tillgängligt vid besiktning
1/20Infästning Råspont
Växelriktare
Anmärkningar
1/1

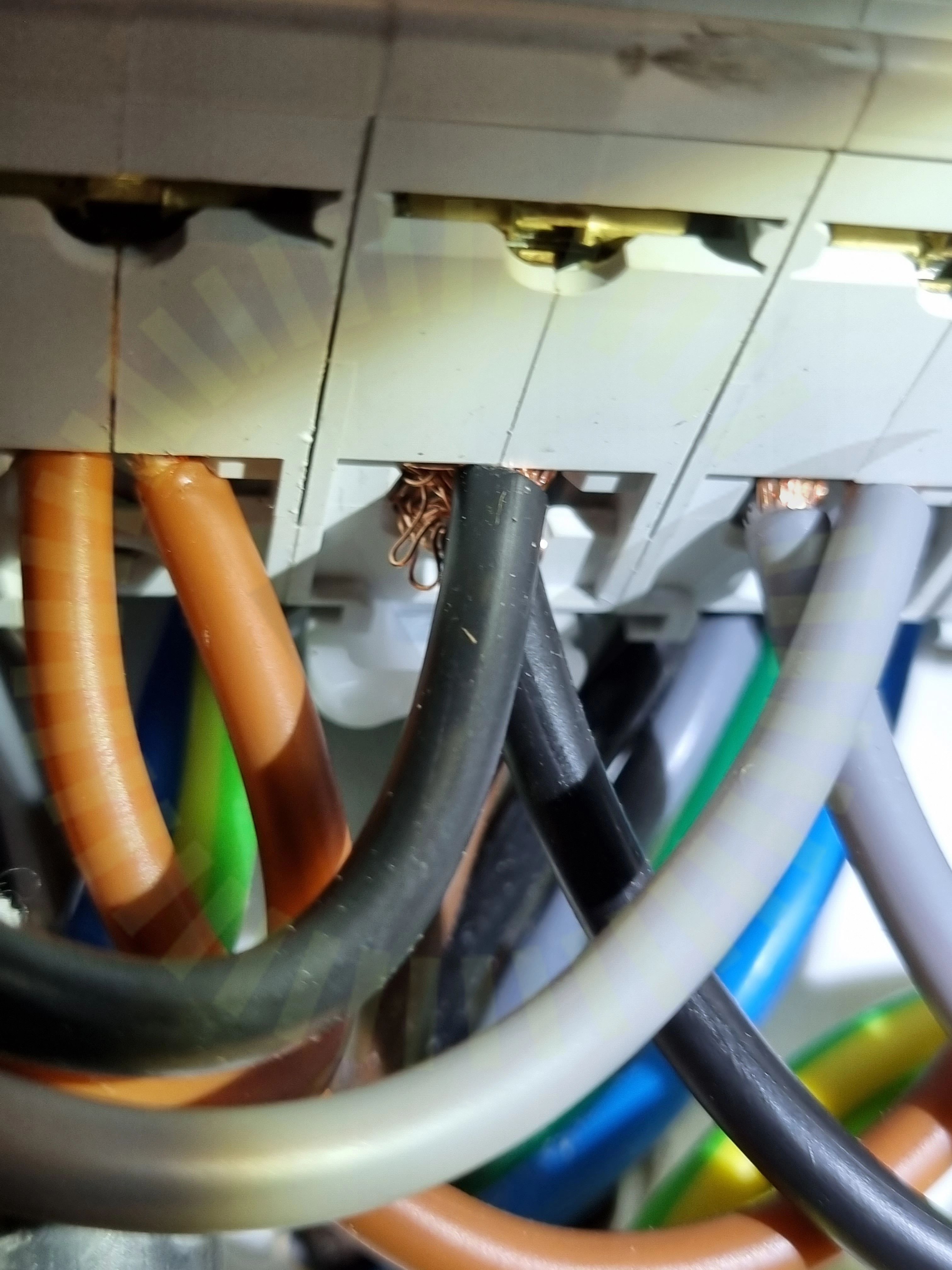

8.1 Skruv infästning för kabel
Inte godkändFlertalet skruvar är inte åtdragerna på nollan och faser i arbetsbrytarna & säkringar
