1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Sesol
Datum
15 september 2023
Ort
Norsholm, Östergötlands län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändPanelernas layout i strängschemat stämmer inte med verkligheten.
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar

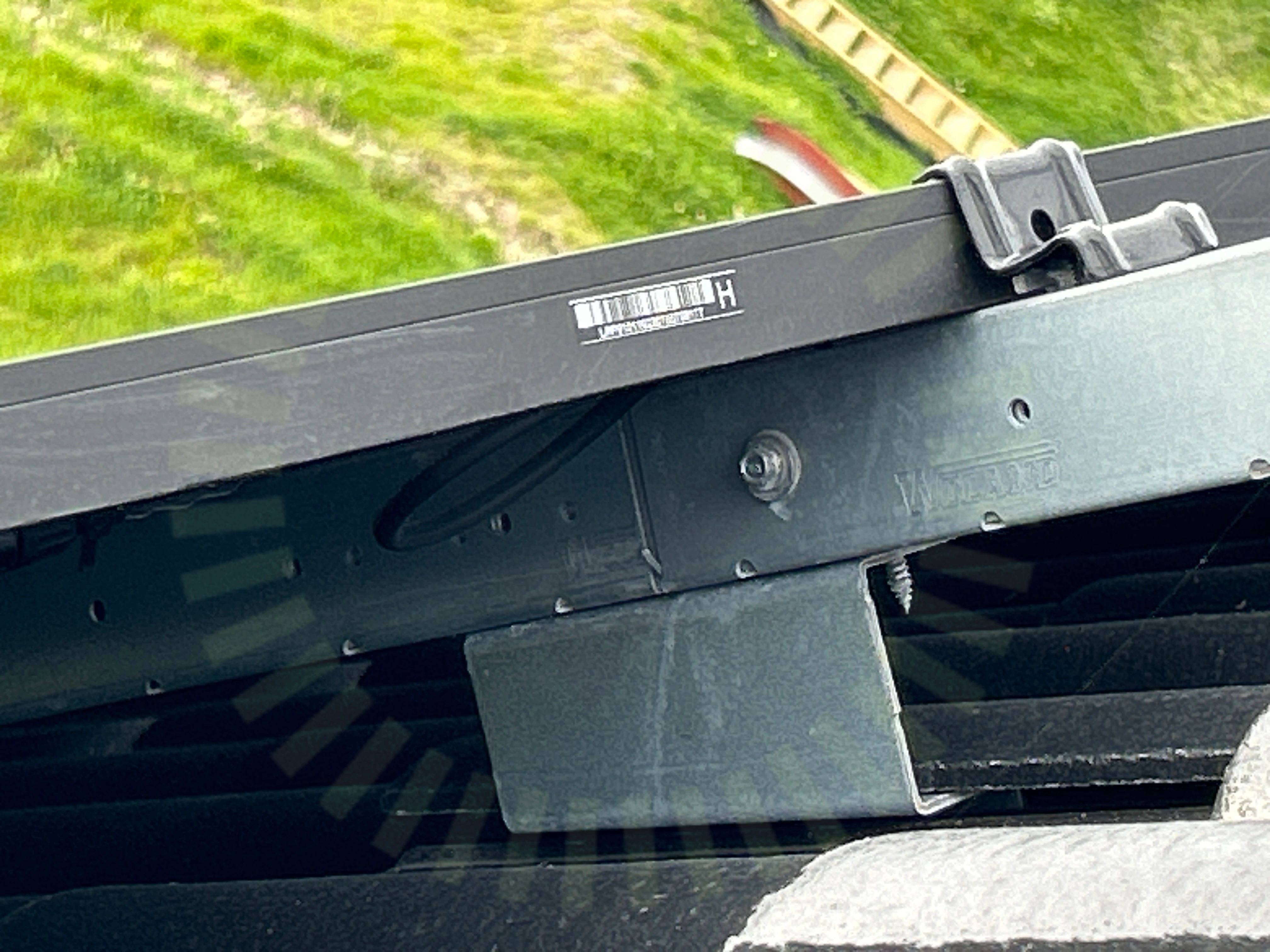

2/173.1 Förbindelse av kontakter
RekommendationDC kontakter är dolda i skena, ska vara tillgängliga för inspektion enligt egenkontrollprogram.
SS 436 40 00, 712.526

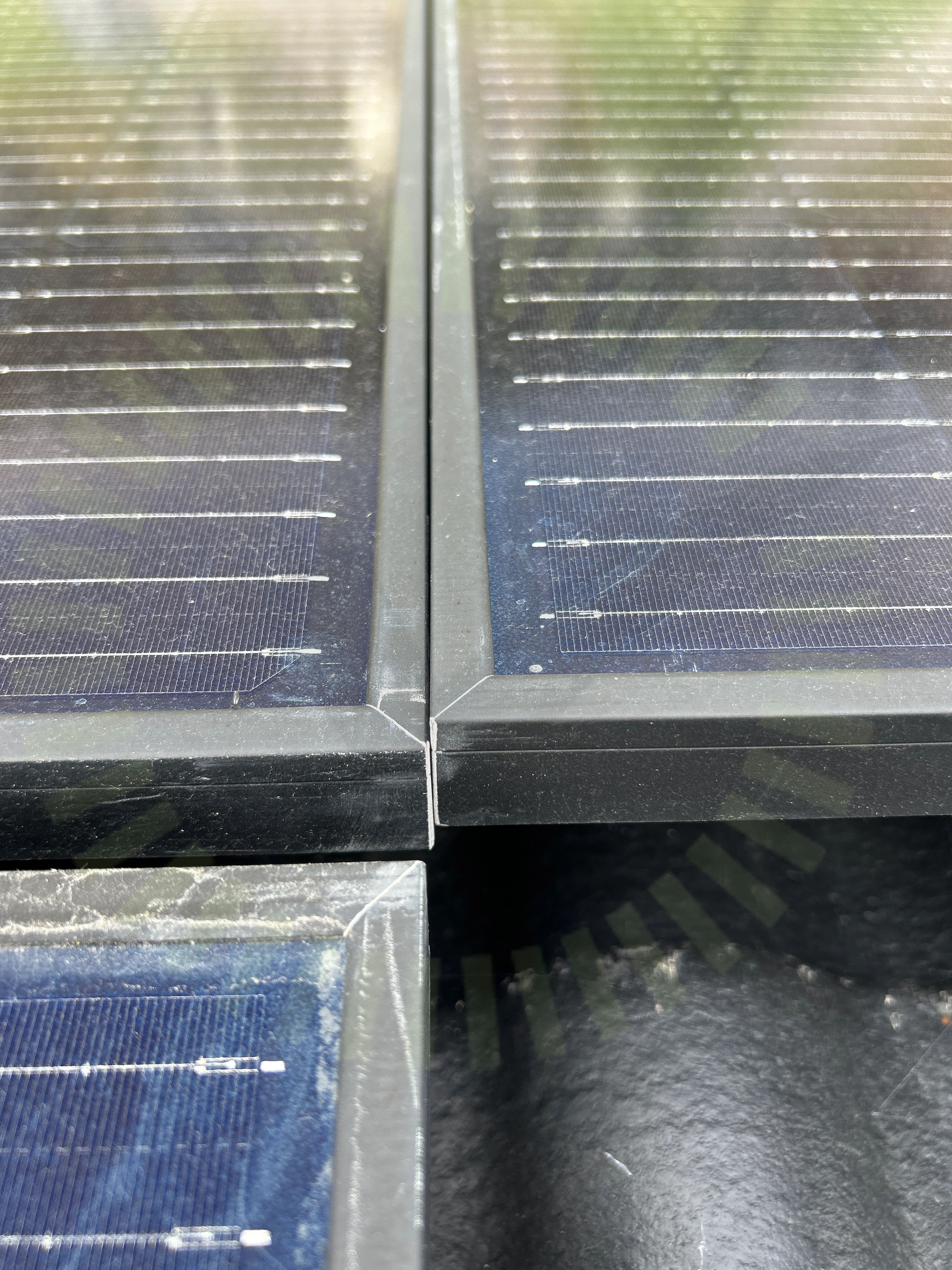

3.2 Mellanrum
Inte godkändPaneler är inte separerade med korrekt avstånd.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
15/17Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
7/24

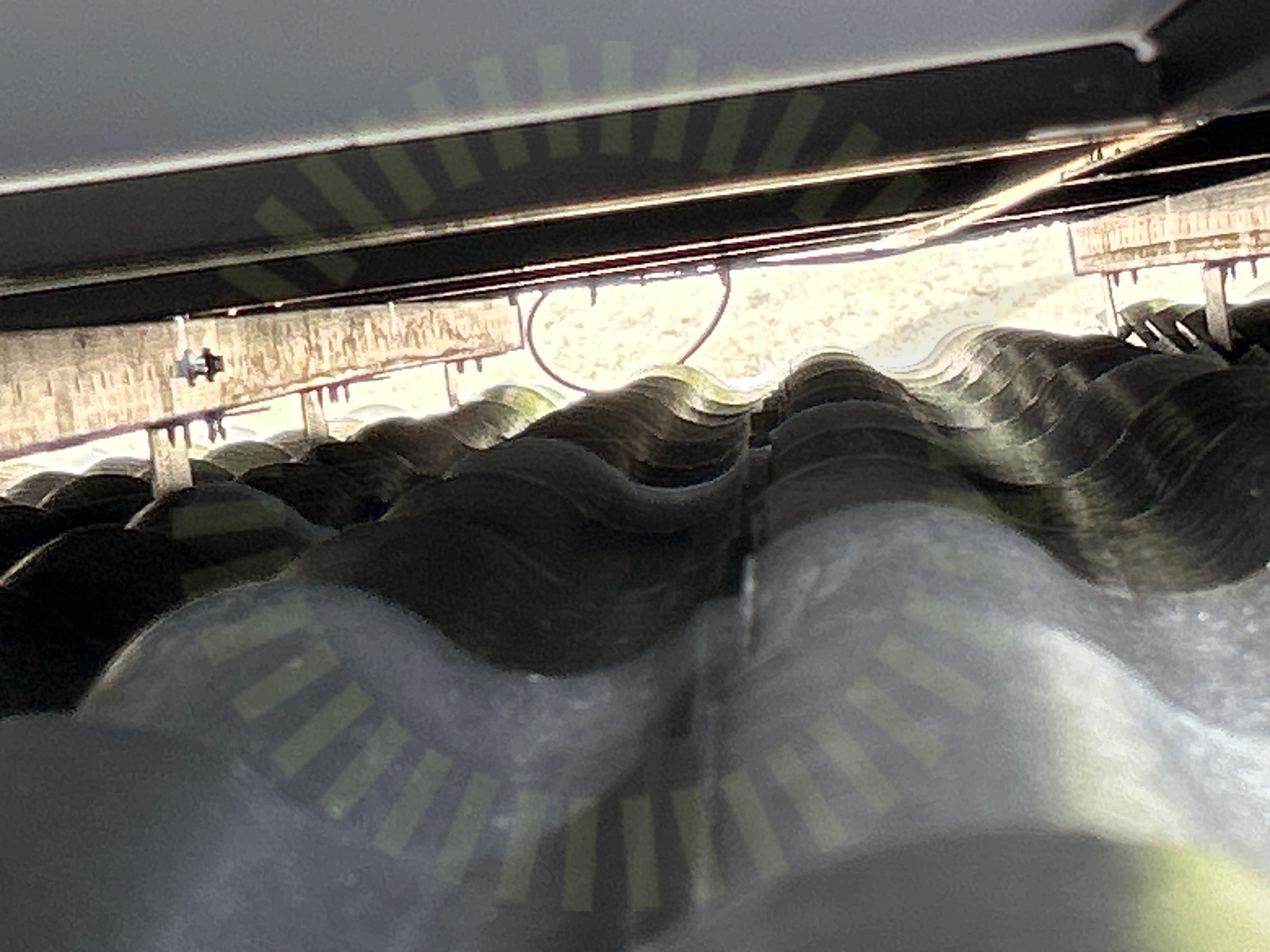

4.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
4.2 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.
MA5102 Sid 1 (1) | Version 3 - 221101
4.3 Skenors avstånd till varandra
Inte godkändEn korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
4.4 Snö- och Vindlastberäkning
Inte godkändPanelernas layout i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
4.5 Takkrokarnas CC
Inte godkändEn korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
MA5102 Sid 1 (1) | Version 3 - 221101
4.6 Underbyggnad
Inte godkändEn korrket lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
4.7 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
16/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/24Takgenomföring
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/56.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på undercentral.
SEK 457, Sida 42
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
1/34
7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren har inte ett korrekt avstånd till närmaste objekt.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
Godkända kontrollpunkter
33/34AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
