Besiktningsrapport

8.9

Installation genom

KomByggSol

Datum

28 februari 2023

Ort

Höör, Skåne län

AC Genomföringar

Placering

91% godkända9% ej godkända

Om installationen

VäxelriktareFerroAmp: FerroAmp 14kVA

BatteriFerroAmp: ESS

Installerad av KomByggSol som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Batteri

Anmärkningar

2/9

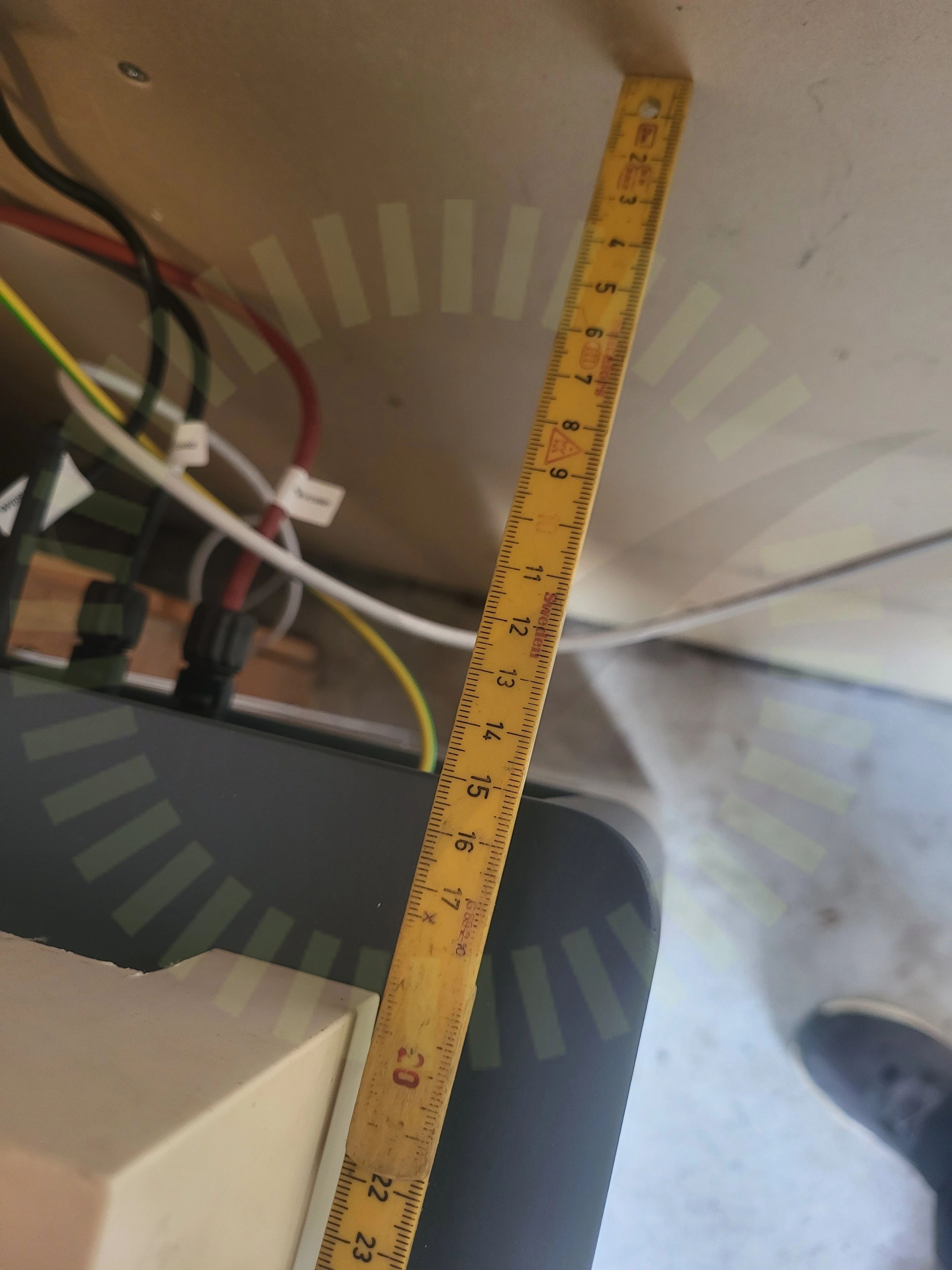

2.1 Placering

Inte godkänd

Minimum avstånd från batteri moduler till omgivning är 50cm för PYLONTECH modul stackar. Ferroamp anger inte det själva i sin manual utan länkar på sin hemsida, (https://ferroamp.com/support/nedladdningar/ -- Energilager: ESS Battery manual) till PYLONTECH operation manual.

PYLONTECH - FORCE-H2 Operation Manual. Version: 21P2FH0503 - S14 (3.3.5).

2.2 Infästning

Inte godkänd

Enhet ej fastskruvad i golv .

Ferroamp - ESS battery / ESS power case - Systemdesign & installation

Godkända kontrollpunkter

7/9

Fastsäkring av modulerKommunikationMiljöLåsning av modulPESkadorTemperatur

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/26

4.1 AC Genomföringar

Inte godkänd

Genomföring ej tätad korrekt

SS 436 40 00 (527.2.1)

4.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll dc saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

24/26

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av produktHuvudsäkringInfästningInternetKabelLedare fastspändaMärkningSträngschemaStrömtransformatorerSäkringVentilationVinkelVärmeutveckling
