Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

KomByggSol

Datum

28 februari 2023

Ort

Höör, Skåne län
Ändfästen
Skena överhäng
AC Genomföringar
94% godkända6% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-72HBB/-V
OptimerareFerroAmp: SSO 8kW
MontagesystemESDEC Lutande Panntak
VäxelriktareFerroAmp: FerroAmp 14kVA
BatteriFerroAmp: ESS
KomByggSol

Installerad av KomByggSol som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-72HBB/-V

Godkända kontrollpunkter

16/16
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

3/28

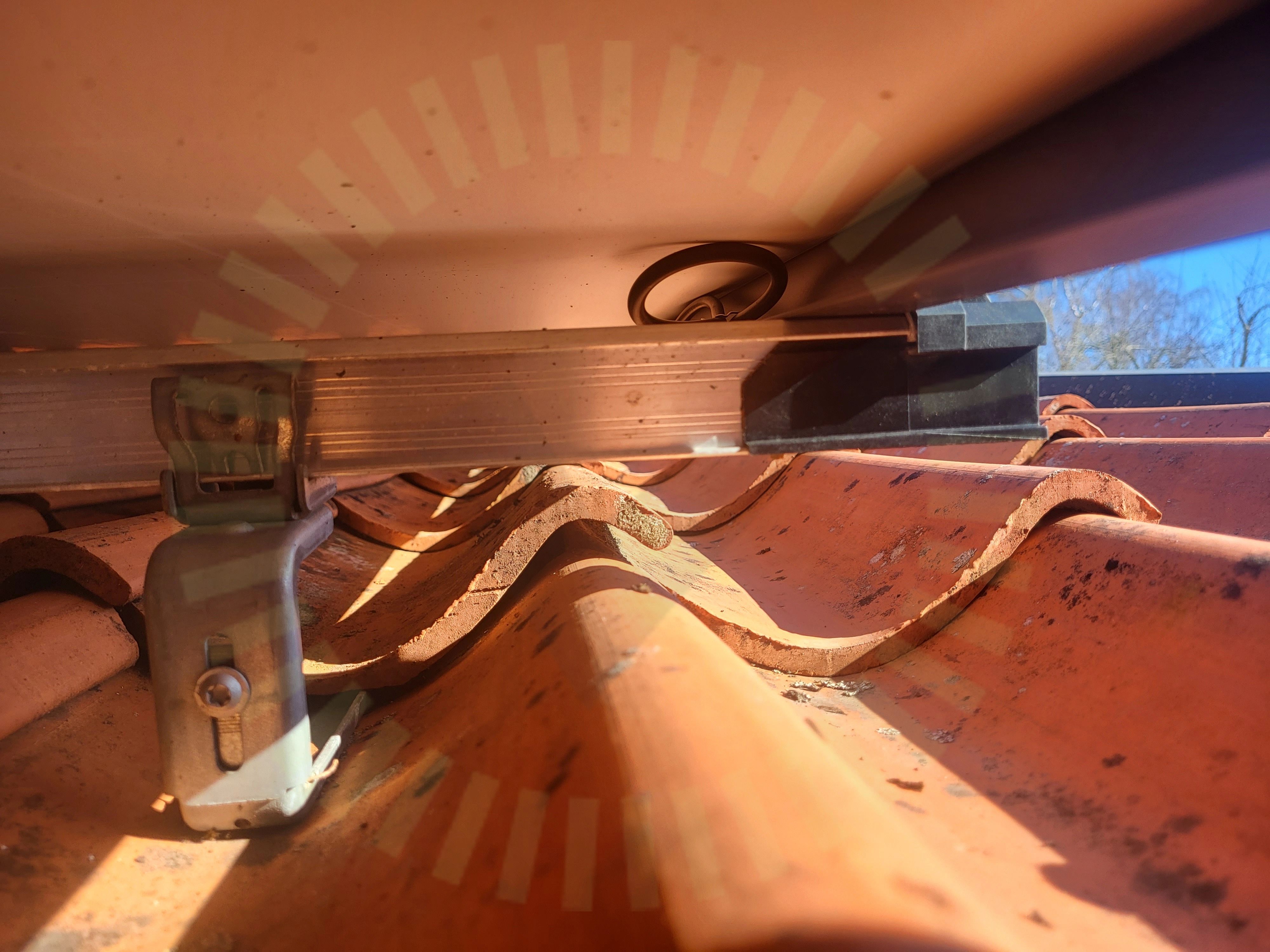

Anpassade takpannor

2.1 Anpassade takpannor

Rekommendation

Avståndet är mer än 1cm.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09
Skena överhäng

2.2 Skena överhäng

Inte godkänd

Överhäng inte korrekt. Skall vara minst 90 mm.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Ändfästen

2.3 Ändfästen

Inte godkänd

I den termiska brytningen har man inte monterat ändfästena rätt.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 12

Godkända kontrollpunkter

25/28
Avstånd mellan takkrokarBärläktFrämmande materialFörstärkningsskruvInfästning skenaKabeluppfästningKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndklämmor

FerroAmp: FerroAmp 14kVA

Anmärkningar

2/32
AC Genomföringar

3.1 AC Genomföringar

Inte godkänd

Genomföring ej tätad korrekt

SS 436 40 00 (527.2.1)

3.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll dc saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

30/32
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelLedare fastspändaMärkningSträngschemaStrömtransformatorerSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkelVärmeutveckling

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9
Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

PYLONTECH: FORCE-H2 (6,7-13,5kWh)

Anmärkningar

2/9
Placering

5.1 Placering

Inte godkänd

Minimum avstånd från batteri moduler till omgivning är 50cm för PYLONTECH modul stackar. Ferroamp anger inte det själva i sin manual utan länkar på sin hemsida, (https://ferroamp.com/support/nedladdningar/ -- Energilager: ESS Battery manual) till PYLONTECH operation manual.

PYLONTECH - FORCE-H2 Operation Manual. Version: 21P2FH0503 - S14 (3.3.5).

5.2 Infästning

Inte godkänd

Enhet ej fastskruvad i golv .

Ferroamp - ESS battery / ESS power case - Systemdesign & installation

Godkända kontrollpunkter

7/9
Fastsäkring av modulerKommunikationMiljöLåsning av modulPESkadorTemperatur

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1
Orientering mittklämmor

6.1 Orientering mittklämmor

Rekommendation

Somliga mittklämmor sitter på fel håll. Dräneringshål ska gå neråt.
