Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Suntex

Datum

27 september 2023

Ort

Ödeshög, Östergötlands län
Kabeluppfästning
Yttre påverkan
Stress på kontakter
86% godkända14% ej godkända

Om installationen

PanelerWindon: Effecta 370+ Black Glas/Glas Bifacal
MontagesystemWindon: Spontfäste tegelpanna
Växelriktare Deye: SUN-4-12K-G03
TillbehörSäkerhetsbrytare AC
Suntex

Installerad av Suntex som har ett lågt snittbetyg på 7.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4

1.1 Avtal

Kundkommentar

Växelriktaren utbytt mot mindre. Projekteringsunderlag som styrker vald modell efterfrågas

Avtal

1.2 Felanmäld växelriktare

Kundkommentar

Växelriktaren blir extremt varm på vänstersidan. Oavsett vilken sträng som koppas in i DC1 så får den sämre effekt. Strängarna har samma tomgångsspänning.

Godkända kontrollpunkter

2/4
Mätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/8
Yttre påverkan

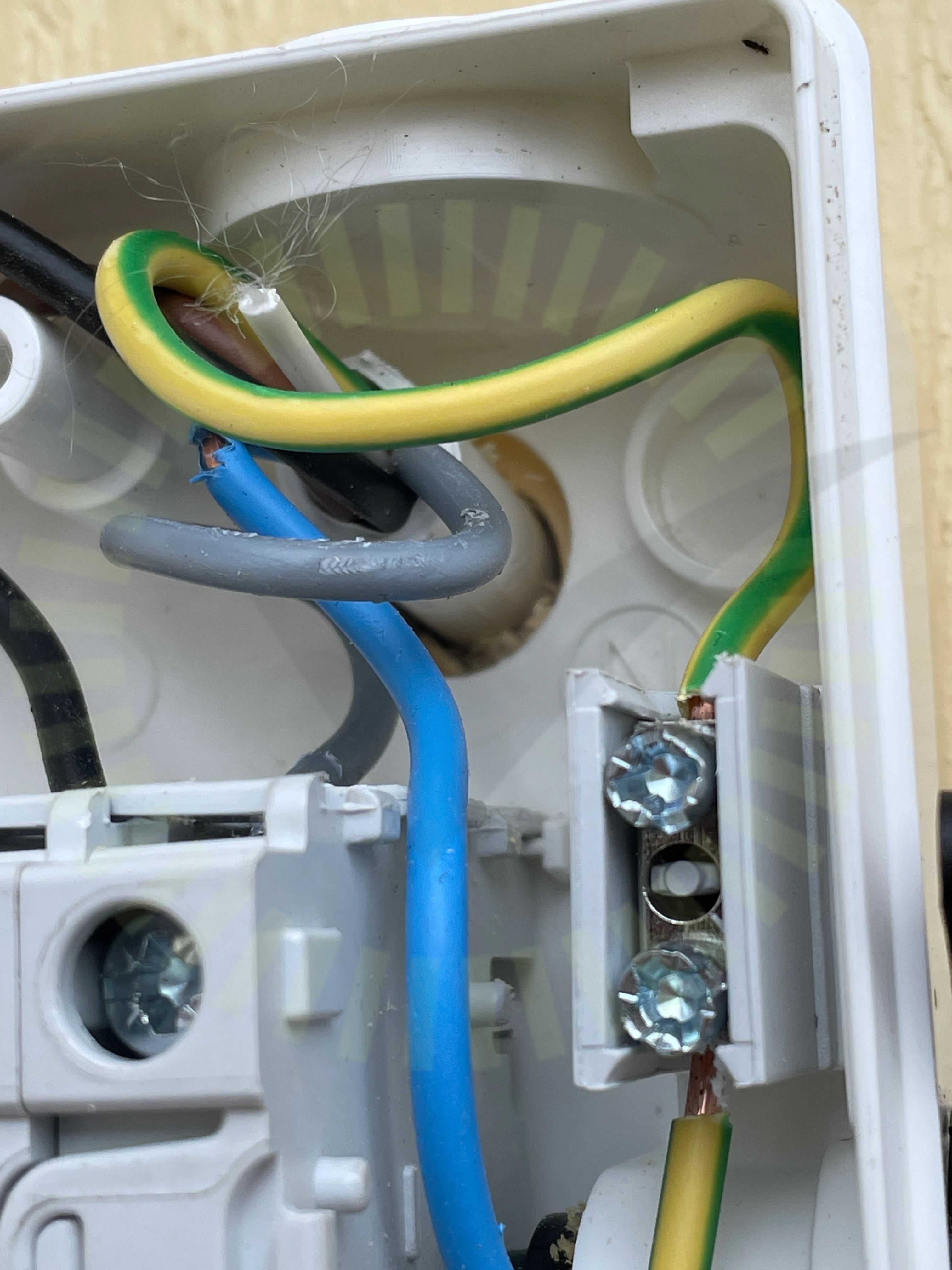

2.1 Yttre påverkan

Inte godkänd

Säkerhetsbrytare har utsatts för yttre påverkan. Håltagning gjord i rygg på arbetsbrytare utan tätning, detta påverkar IP klassning på säkerhetsbrytare.

Godkända kontrollpunkter

7/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlacering

Tak 1, Windon: Effecta 370+ Black Glas/Glas Bifacal

Anmärkningar

3/13
Klämmornas överlappning

3.1 Klämmornas överlappning

Inte godkänd

Ändklämman överlappar inte optimalt, sitter snett. Underlag saknas där krav på överlappning framgår.

Strängförläggning

3.2 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.102) samt Handbok 457 avsnitt 7 "Motverka störningar"
Stress på kontakter

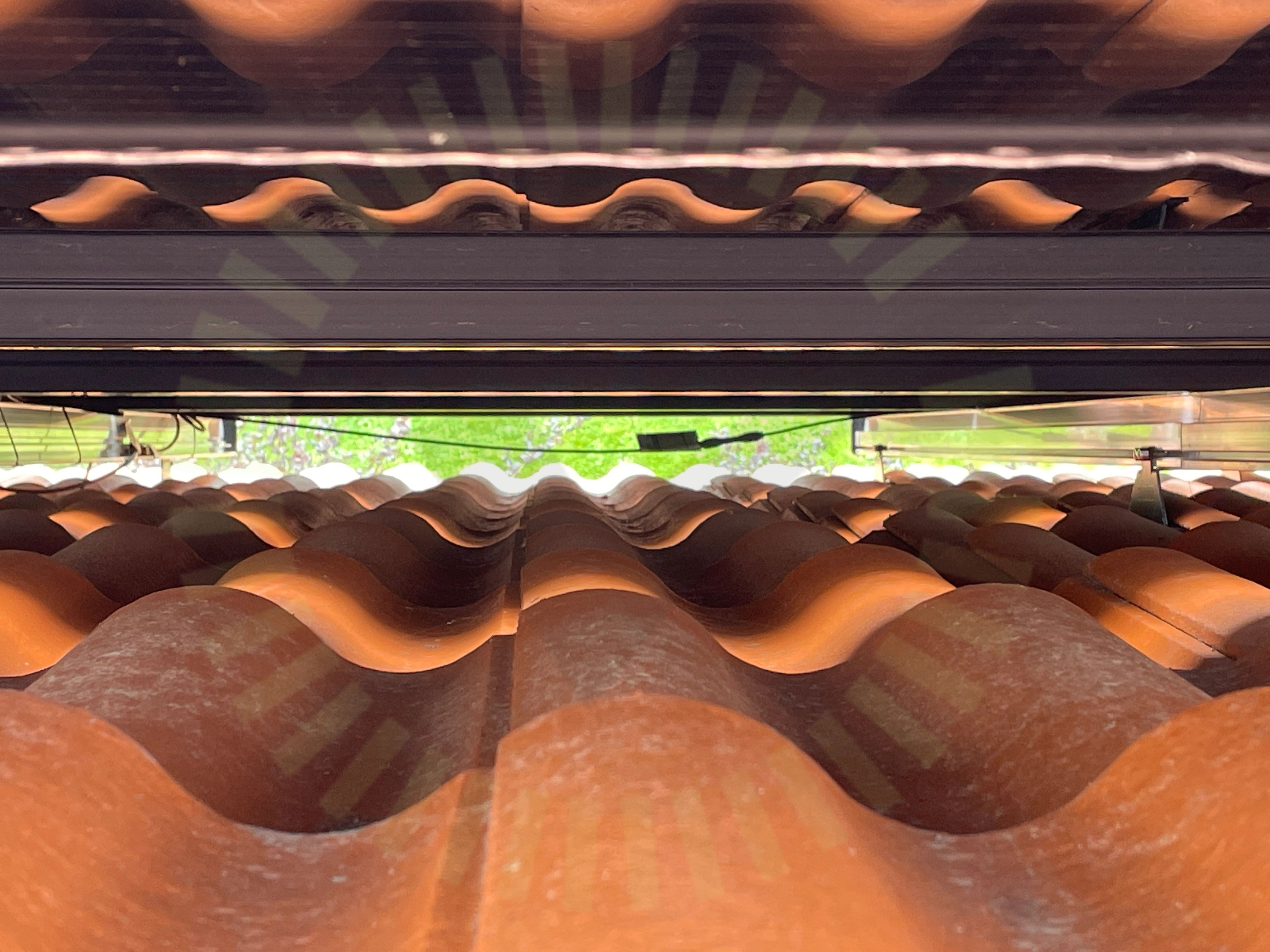

3.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/13
Avsaknat underlagAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringLutningPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ram

Tak 1, Windon: Spontfäste tegelpanna

Anmärkningar

3/18
Skenskarvar

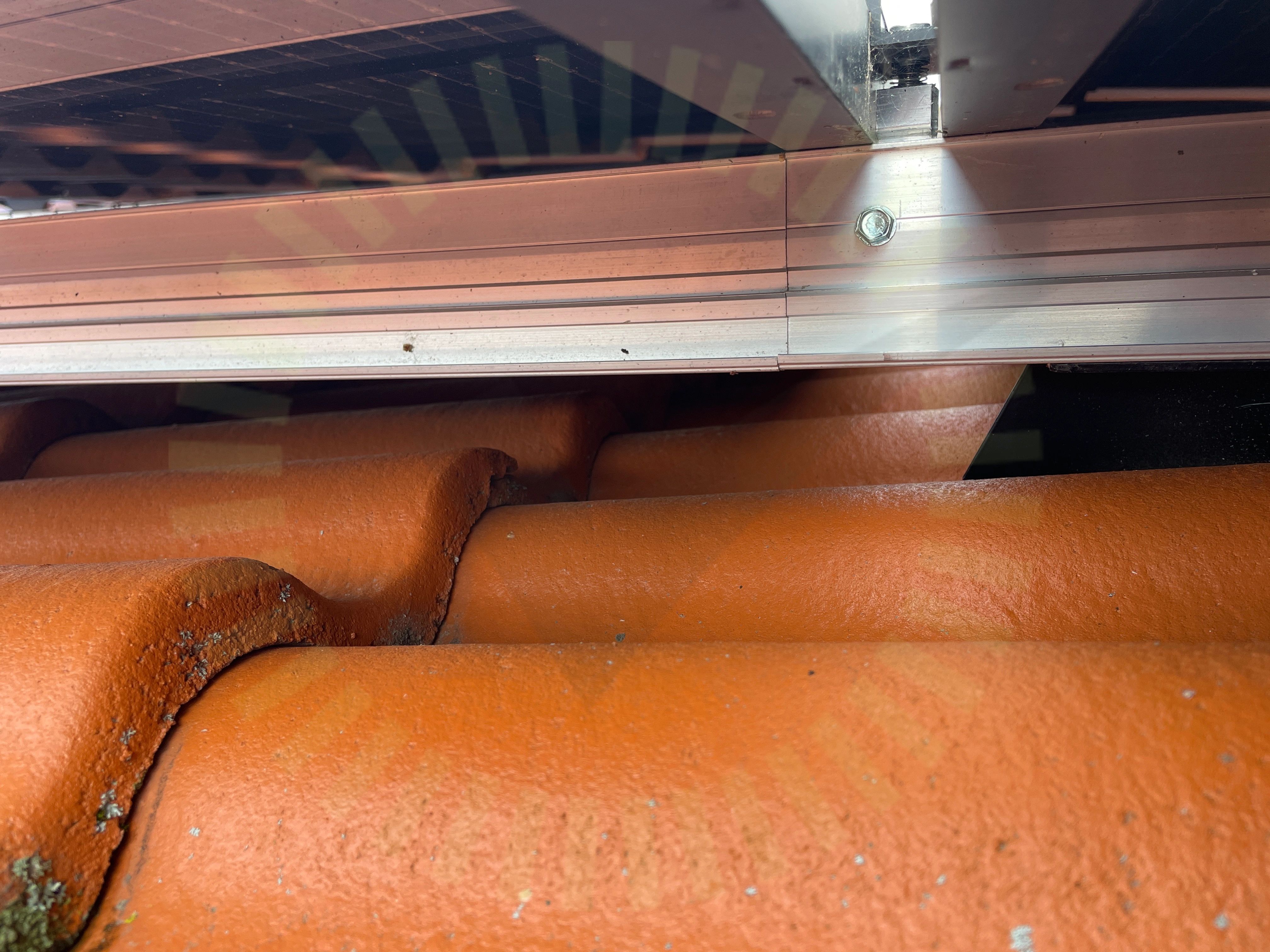

4.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Endast en skruv i nedre skenan på en sidan, ingen skruv på andra sidan

Tillverkarens anvisningar
Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Takgenomföring

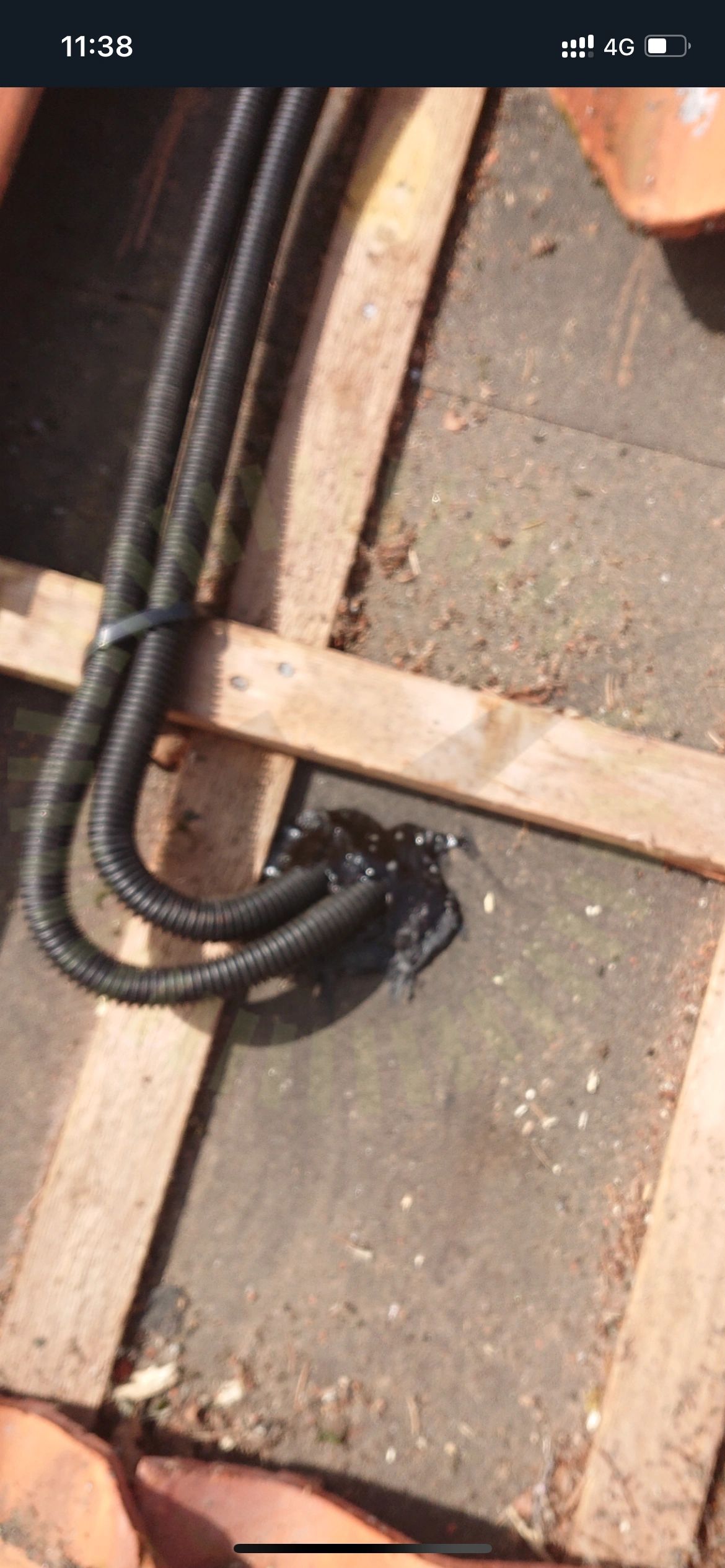

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

15/18
Avstånd underliggande takpannaFrämmande materialFöremål mellan skena och panelramInfästning i råspontInfästningarnas CC måttKabeldragning mellan takytorMittklämmorSkadorSkenornas infästningSkenornas överhängPlaceringSnö- och VindlastberäkningTvådelad krokVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

3/4

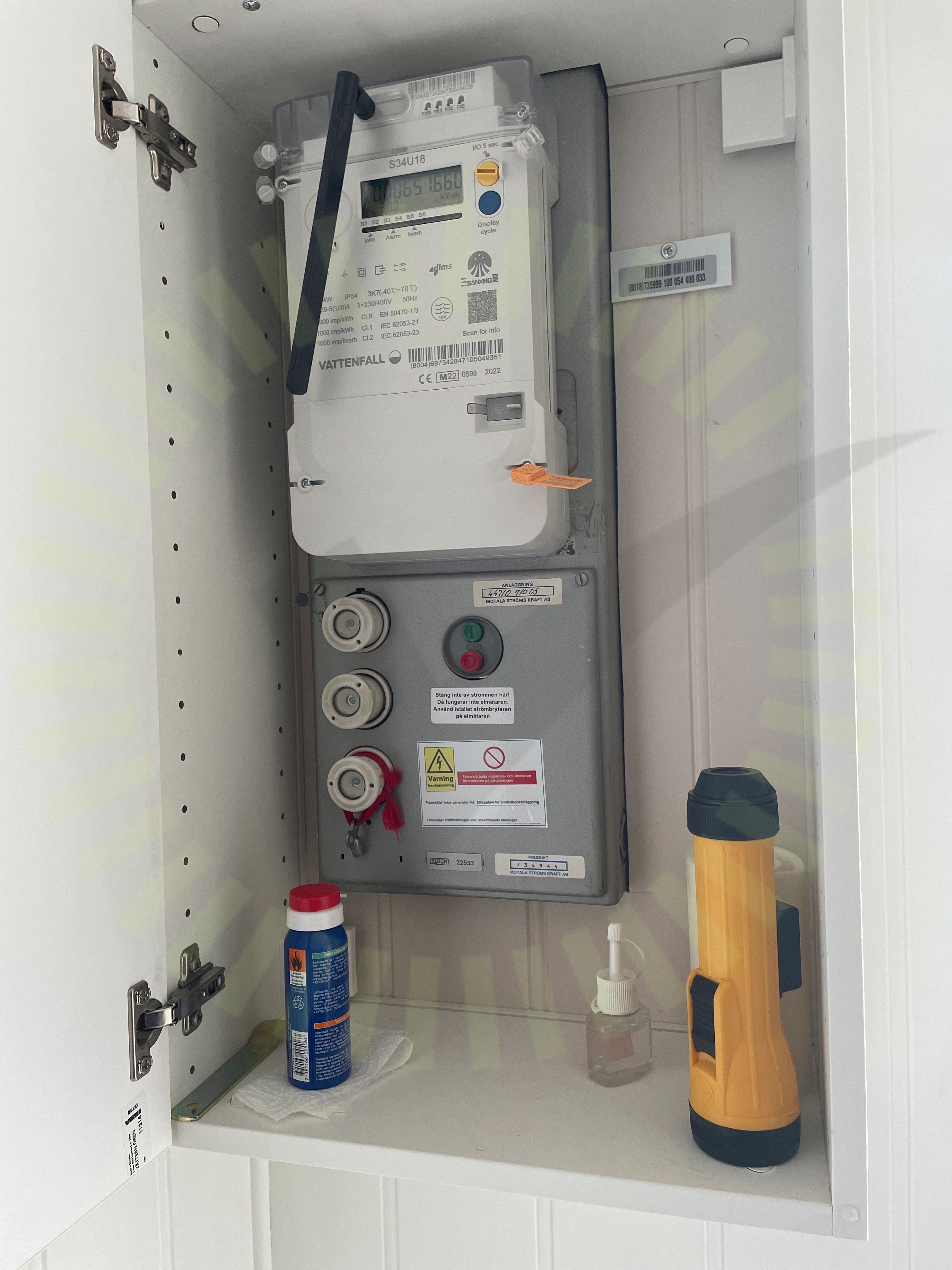

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Ej tillgängligt vid besiktning

1/4
Tillförlitligt fäst

Växelriktare

Anmärkningar

3/35

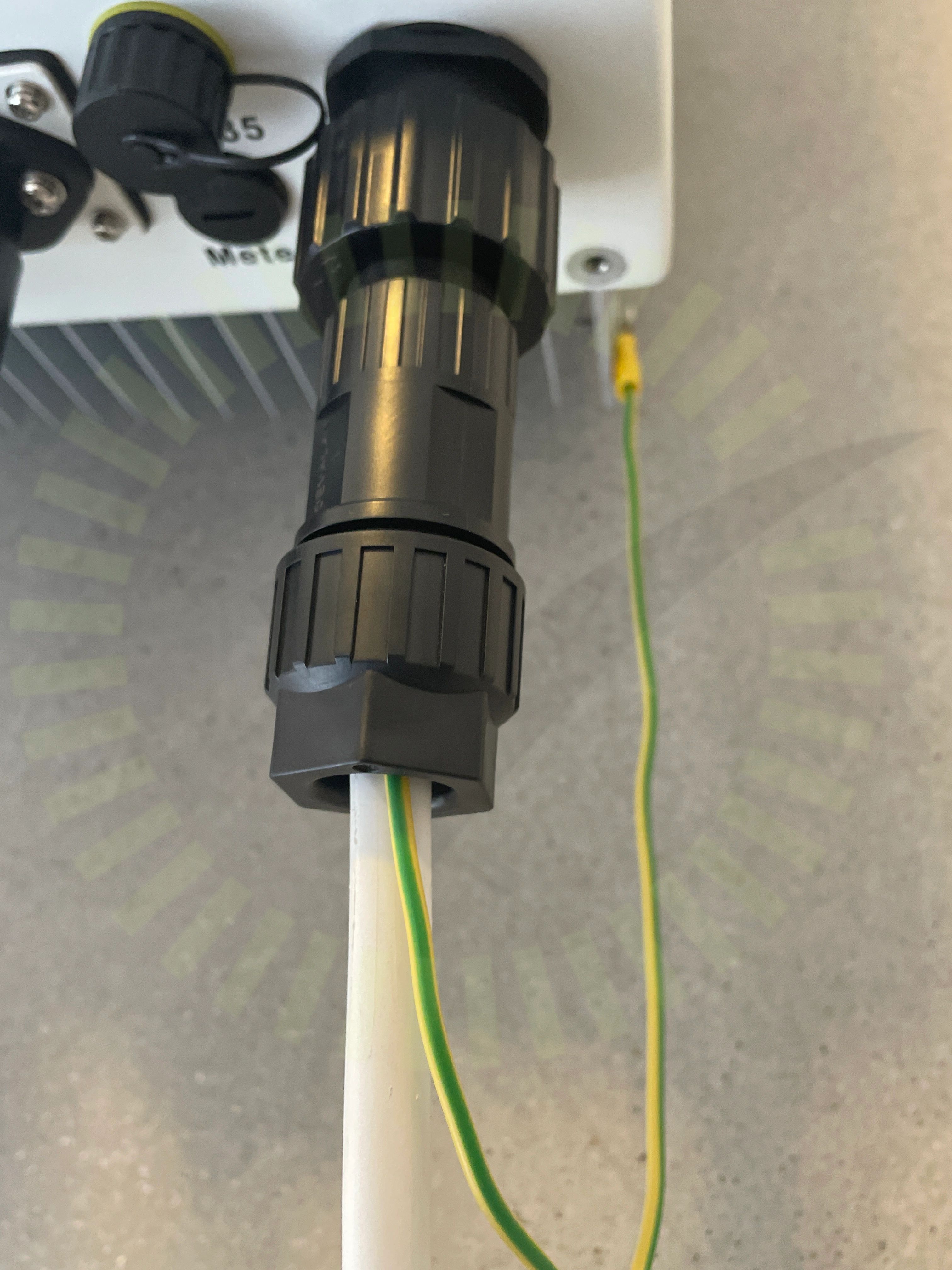

Förskruvning

6.1 Förskruvning

Inte godkänd

Två kablar förlagda i förskruvning avsedd för en kabel.

Identifiering

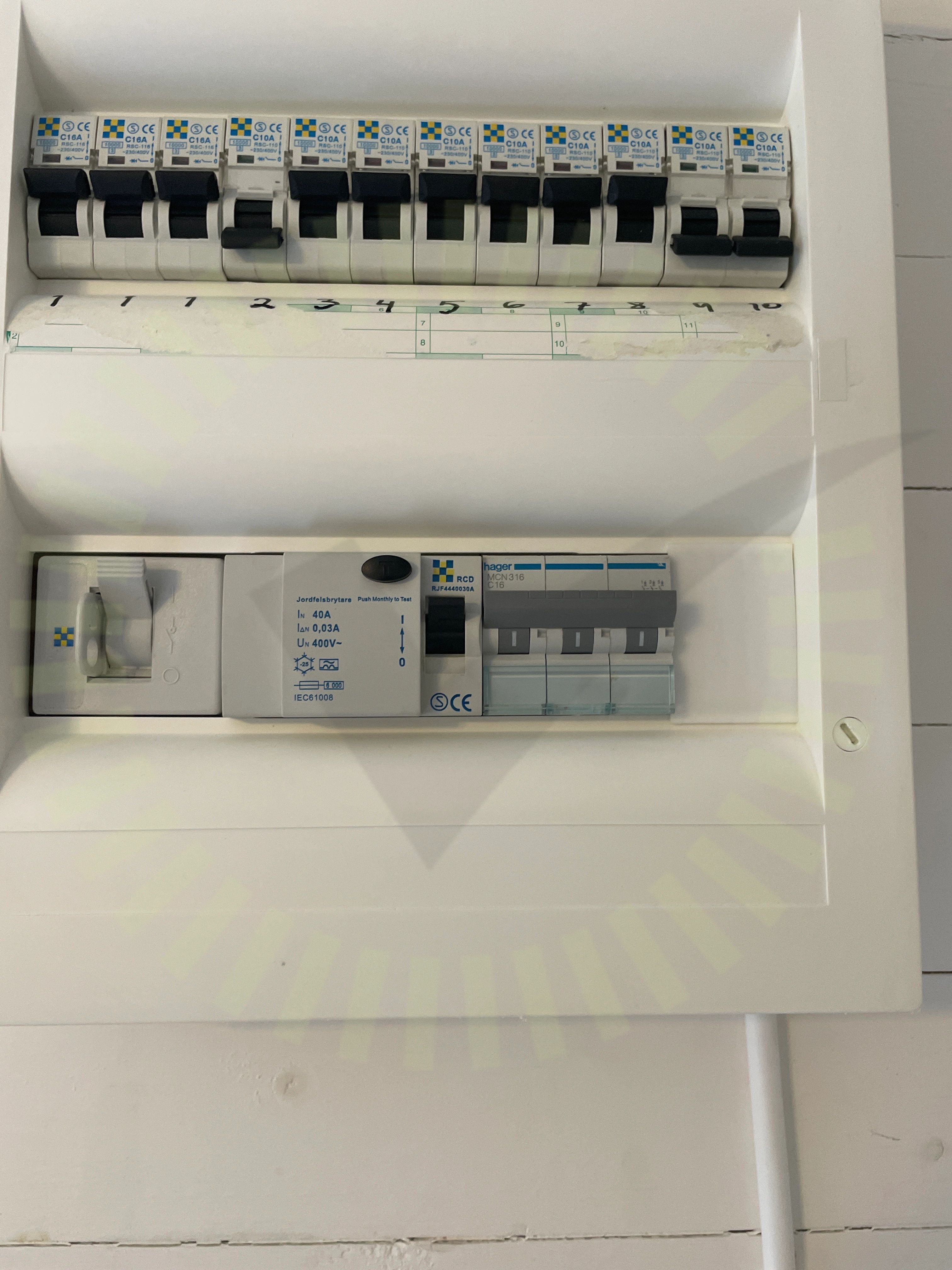

6.2 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
Skadat kablage

6.3 Skadat kablage

Inte godkänd

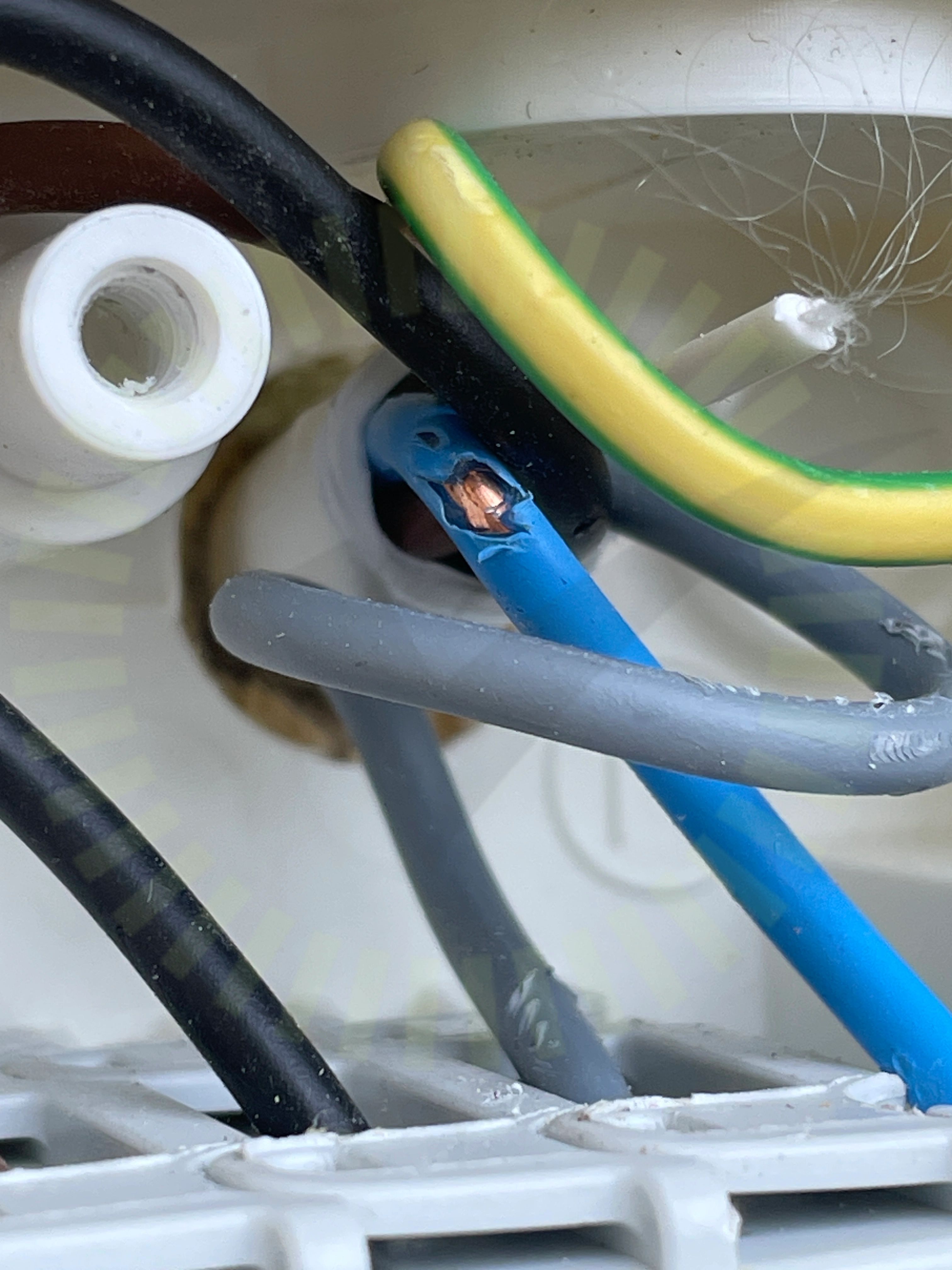

Ledare skadad i säkerhetsbrytare.

Godkända kontrollpunkter

32/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
