Besiktningsrapport

8.3

Installation genom

1KOMMA5°

Datum

21 december 2022

Ort

Åstorp, Skåne län

Fästens placering

Dragavlastade

Takkrok infästning

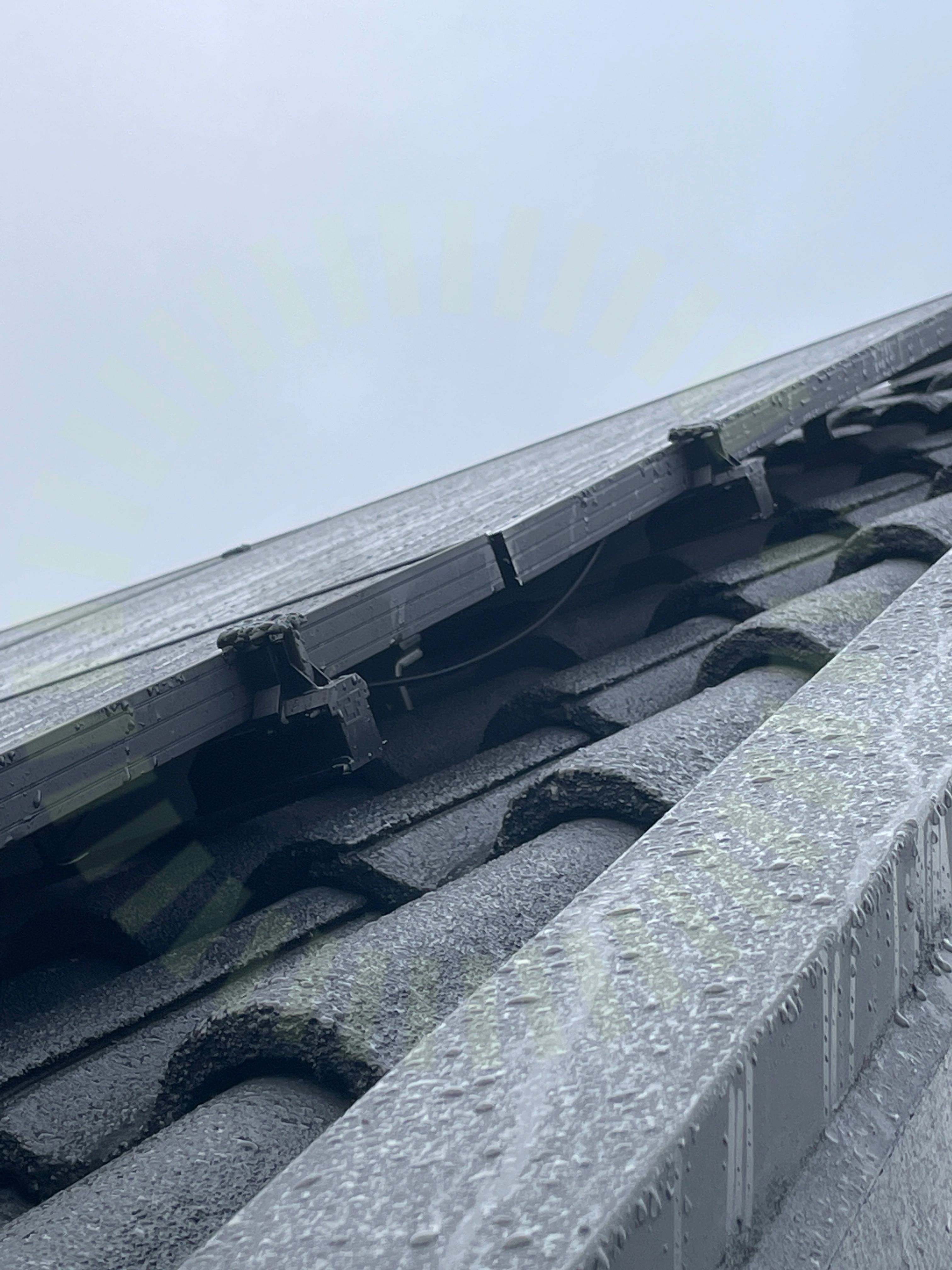

+ 7

82% godkända18% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemESDEC Lutande tegeltak

VäxelriktareMOD 3-15KTL3-XH

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/12

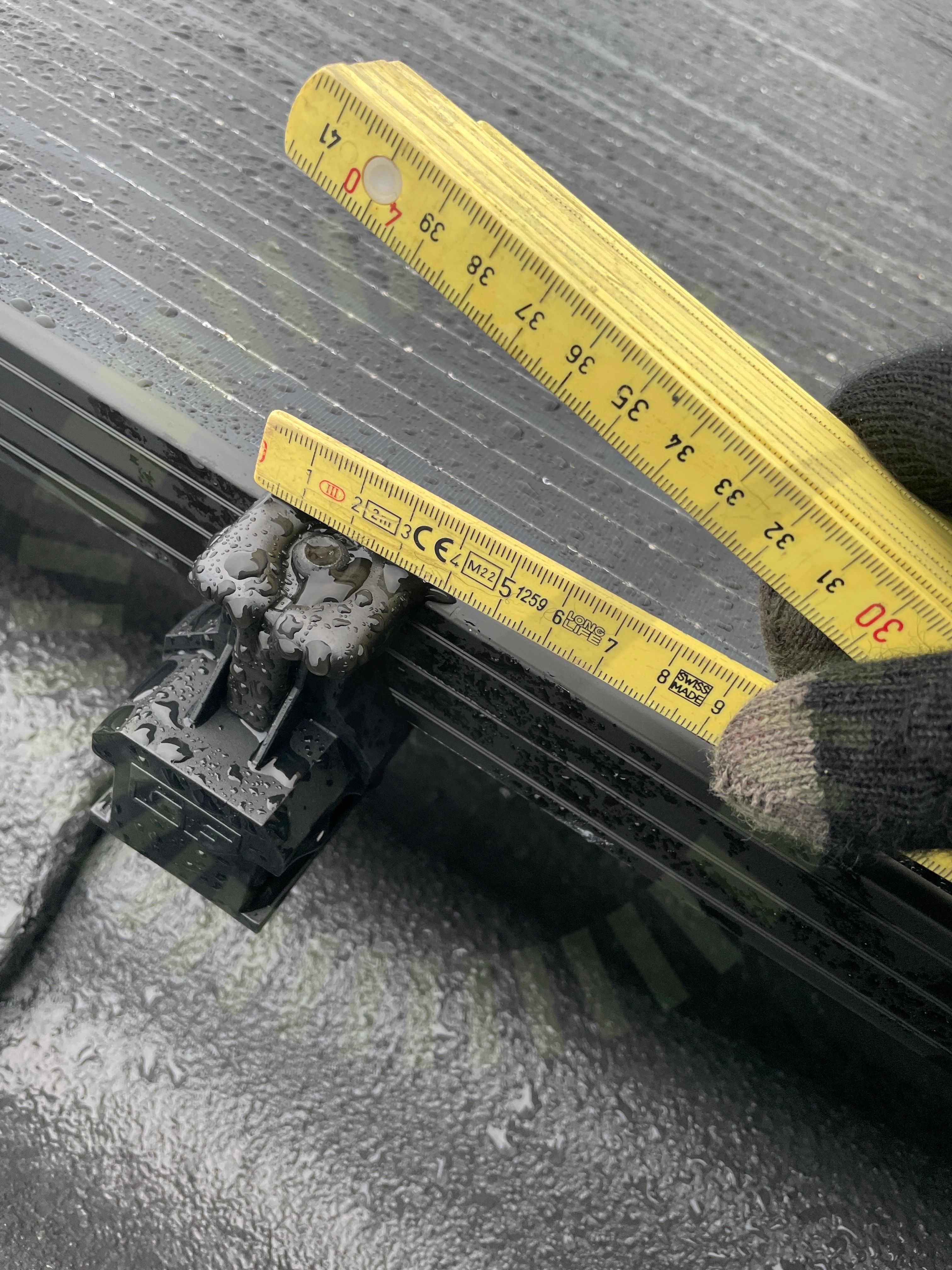

1.1 Klämmornas storlek

Inte godkänd

Fästen ej enligt tillverkarens anvisningar uppmätt mått på fästen 35mm

DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 9

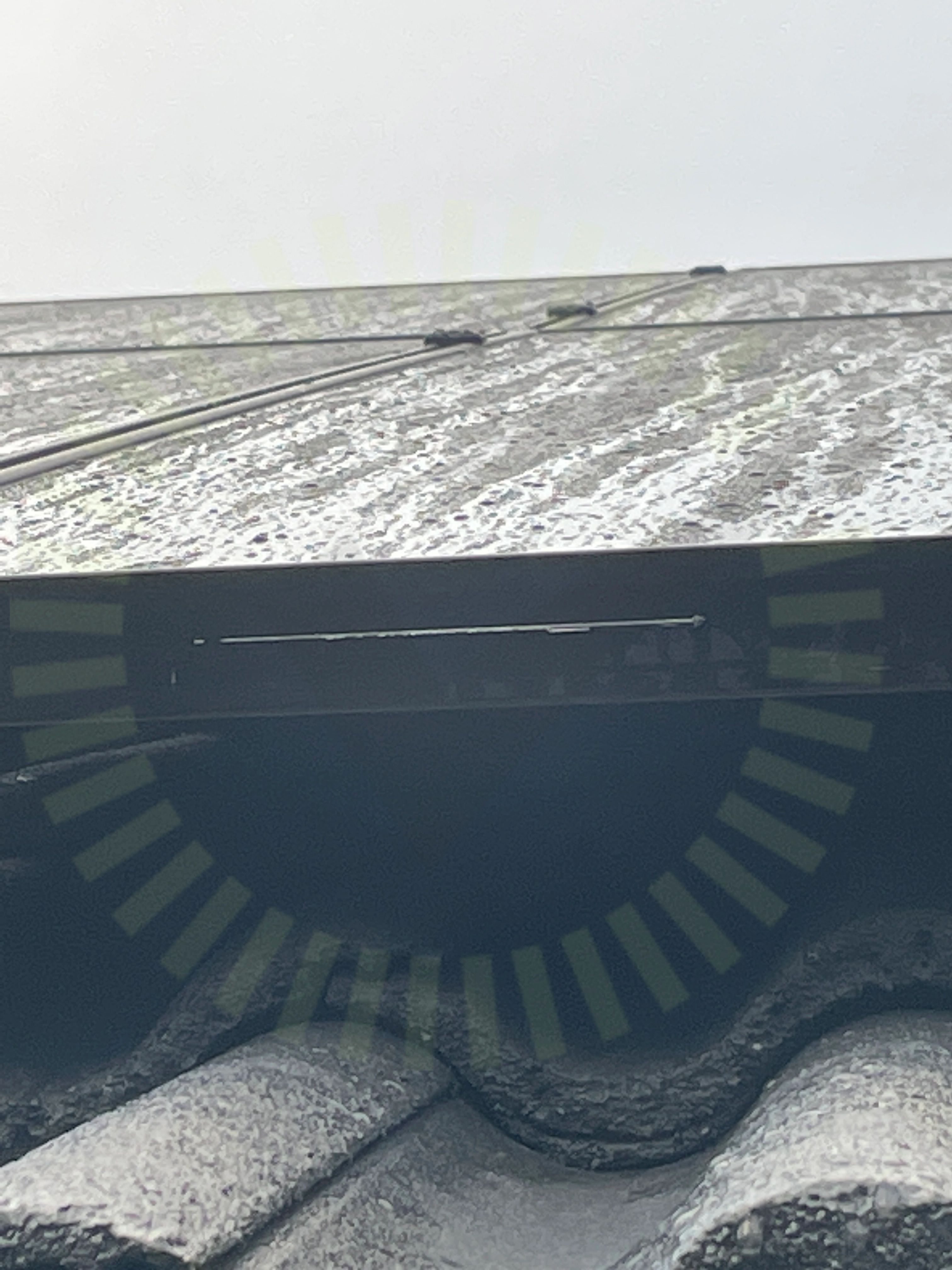

1.2 Skador

Inte godkänd

Repa på panelens ram

Tillverkarens montageanvisningar

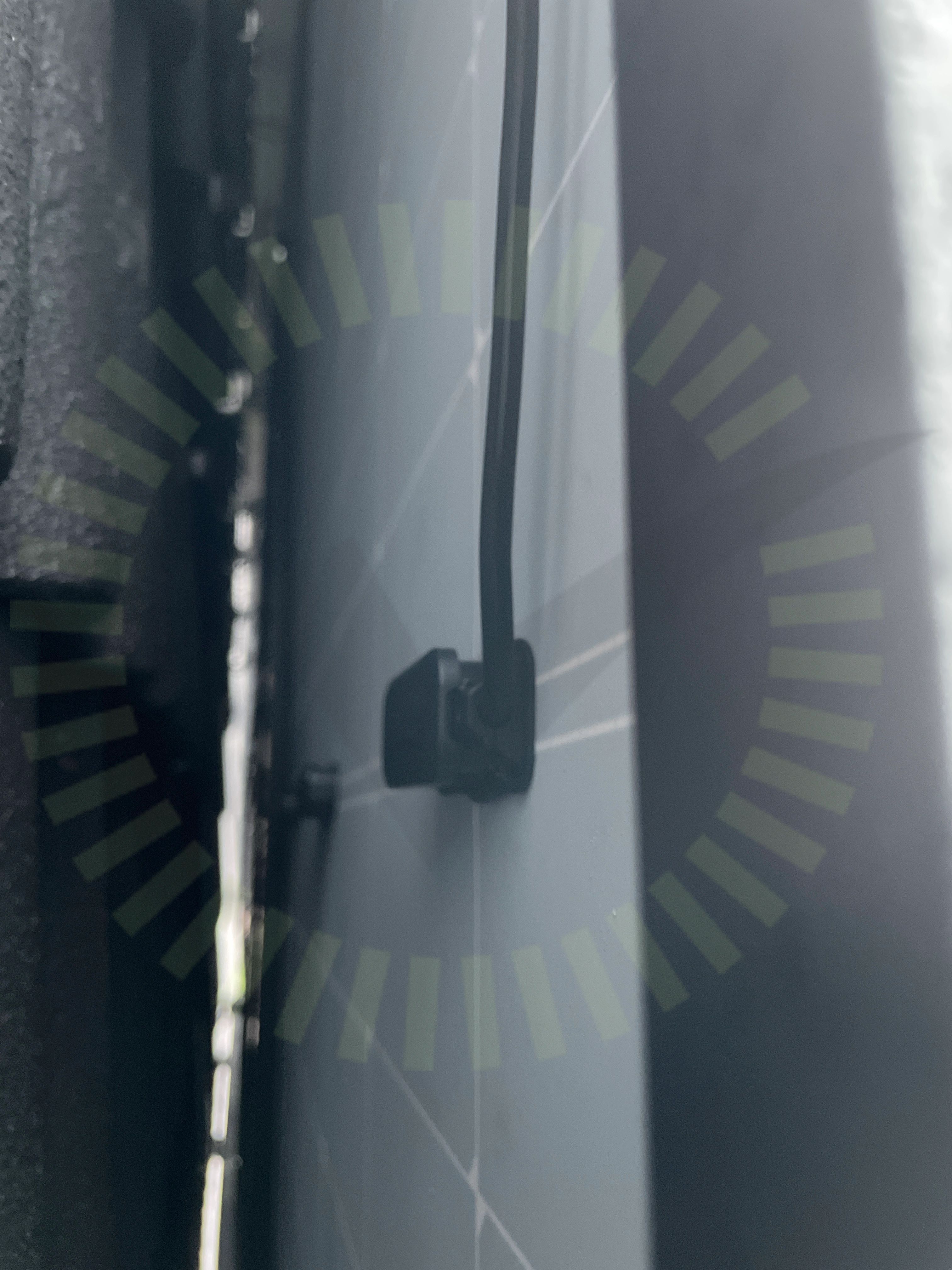

1.3 Dragavlastade

Inte godkänd

Hårt dragna kablar, ger stress på dragavlastningen

SS 436 40 00 (522.8.3)

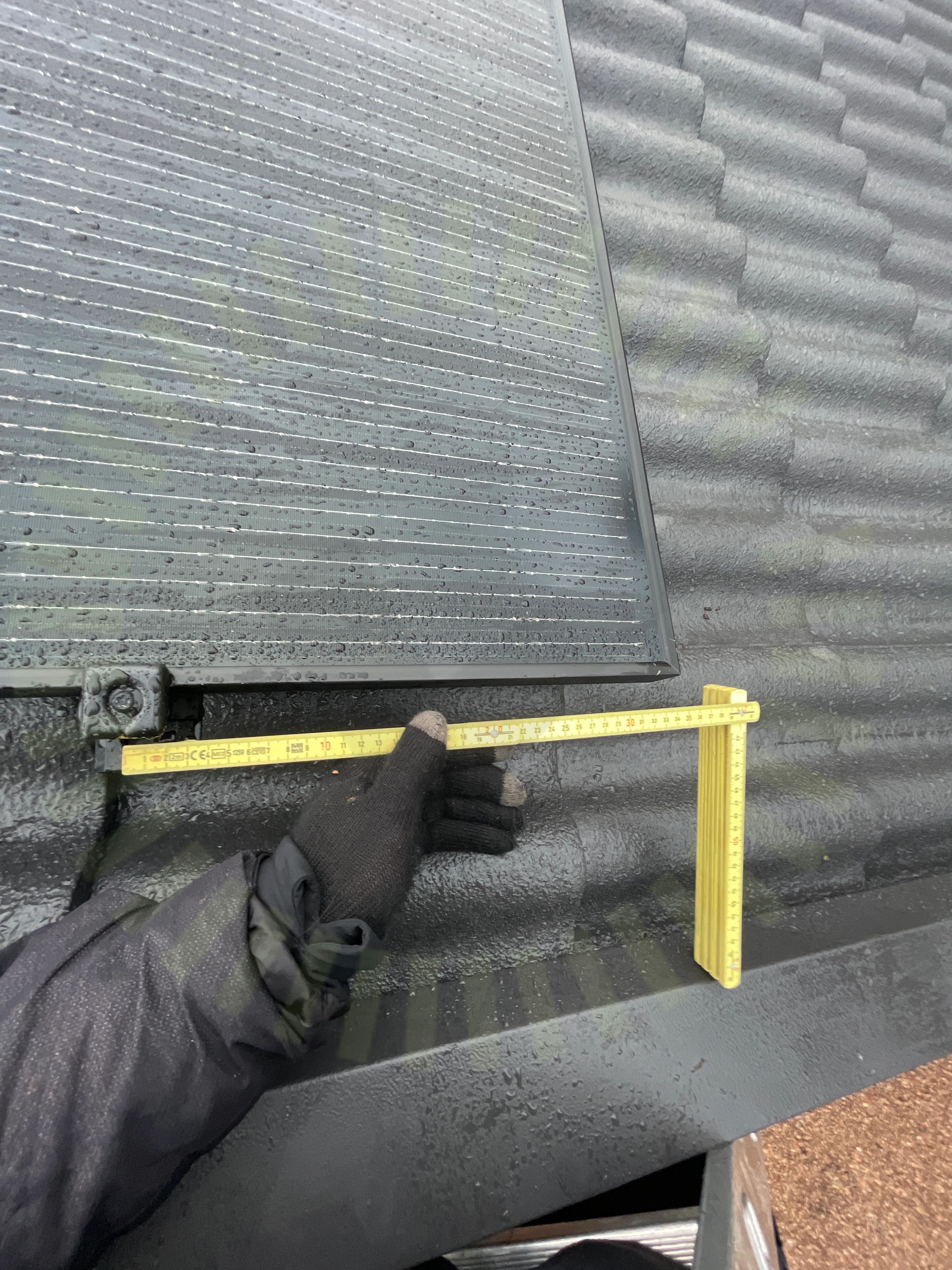

1.4 Fästens placering

Inte godkänd

Fästen ej placerade enligt tillverkarens anvisningar uppmätt mått från cc fäste till panelens kortsida 340mm

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

Godkända kontrollpunkter

8/12

DräneringshålFästenas överlappningFörbindelse av kontakterFöremål BakstyckeHöjdskillnadMellanrumSkuggaSträngförläggning

ESDEC Lutande tegeltak

Anmärkningar

4/25

2.1 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning finns bara på ena taket och där stämmer det överens. Uppmätt mått mellan krokar som saknas 900mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

2.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning finns bara på ena taket och där stämmer det överens.

Tillverkarens montageanvisningar

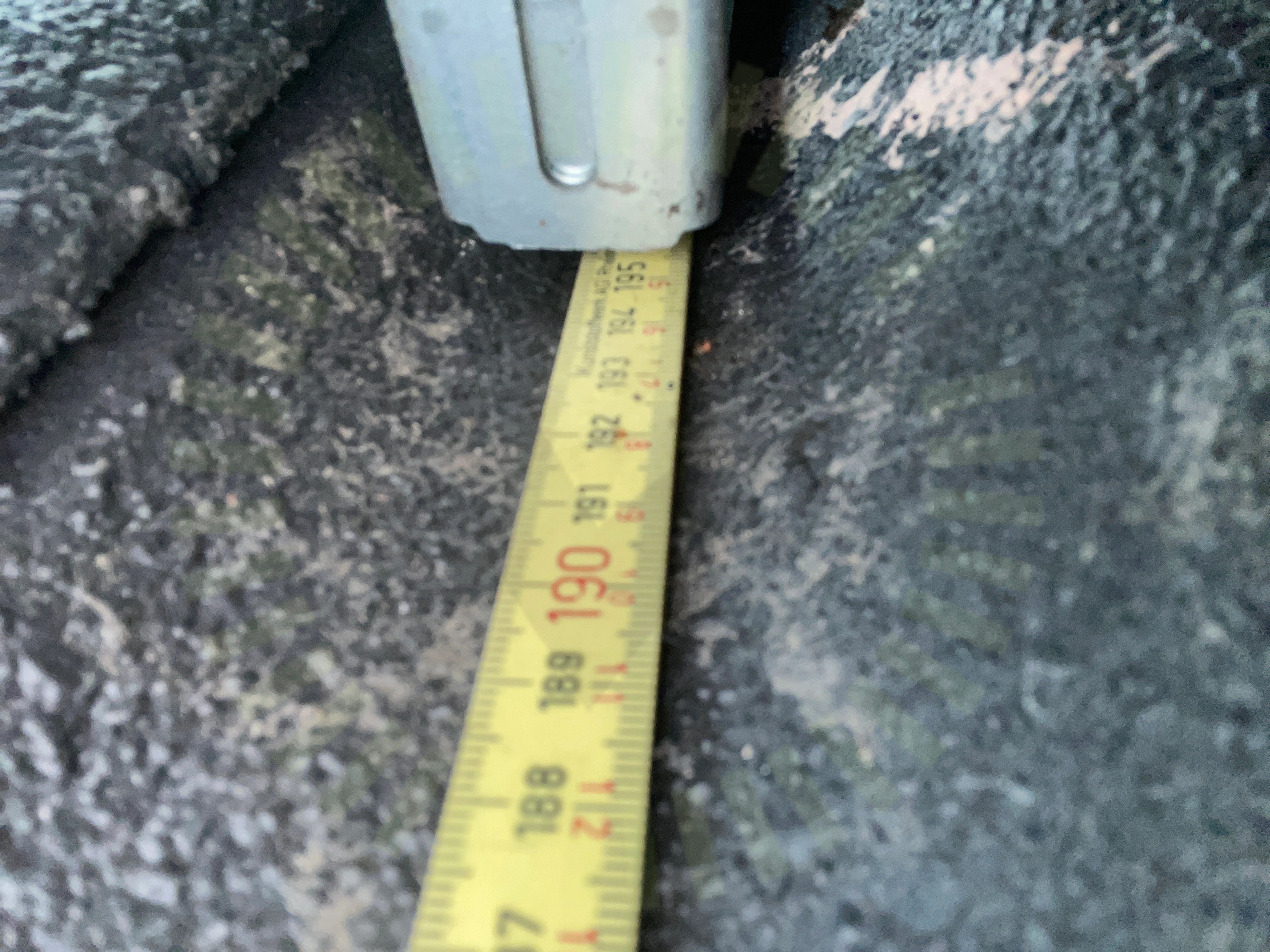

2.4 Takkrok infästning

Inte godkänd

Takkrok ligger ej korrekt

Tillverkarens anvisningar

Godkända kontrollpunkter

20/25

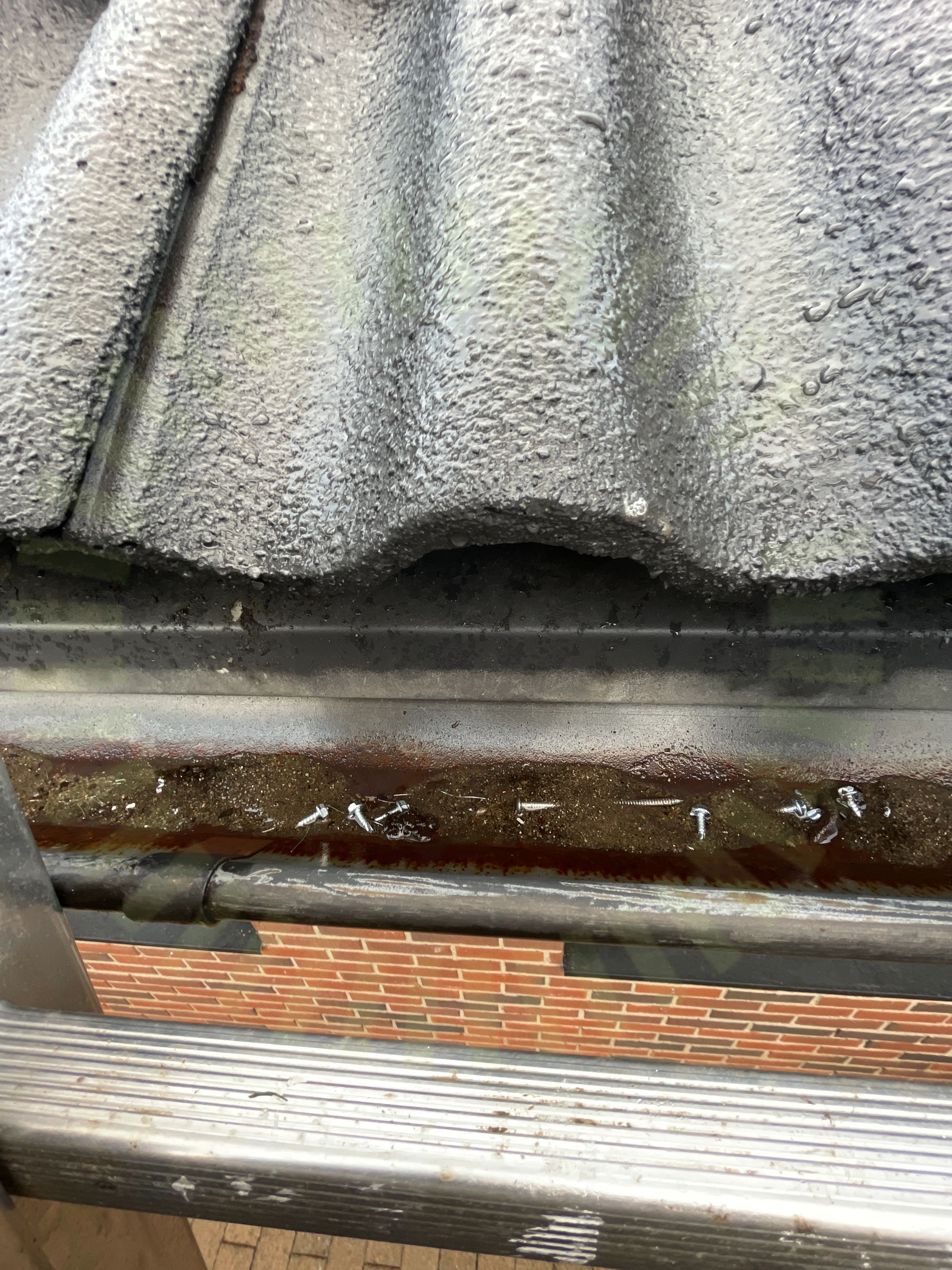

Anpassade takpannorFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSäkerhetsavståndTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

MOD 3-15KTL3-X

Anmärkningar

5/31

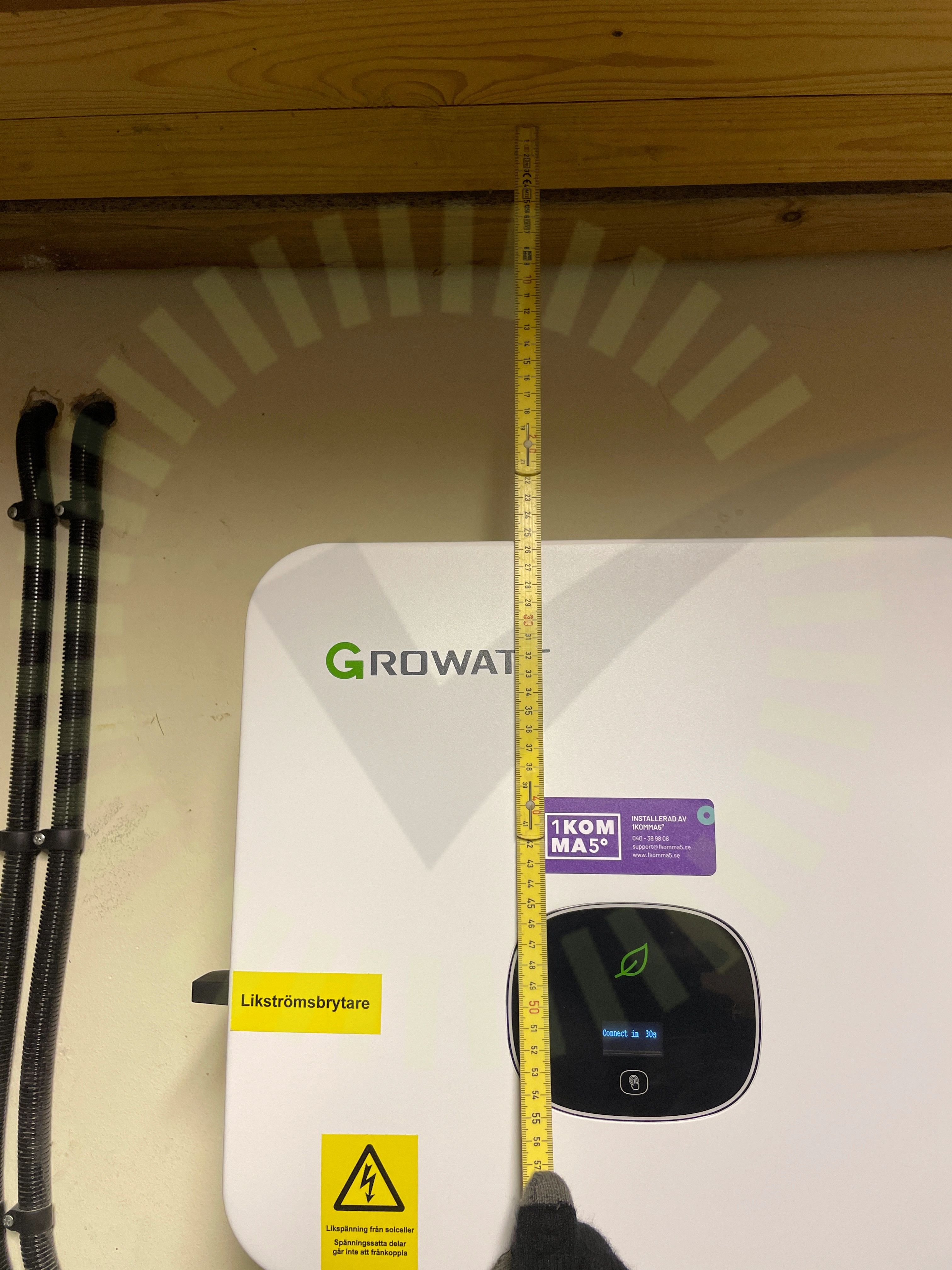

3.1 Avstånd

Inte godkänd

Växelriktare ej placerad enligt tillverkarens anvisningar, sitter för nära ovanliggande hylla

GroWatt Installations Manual, 2022-1-18, Sida 11

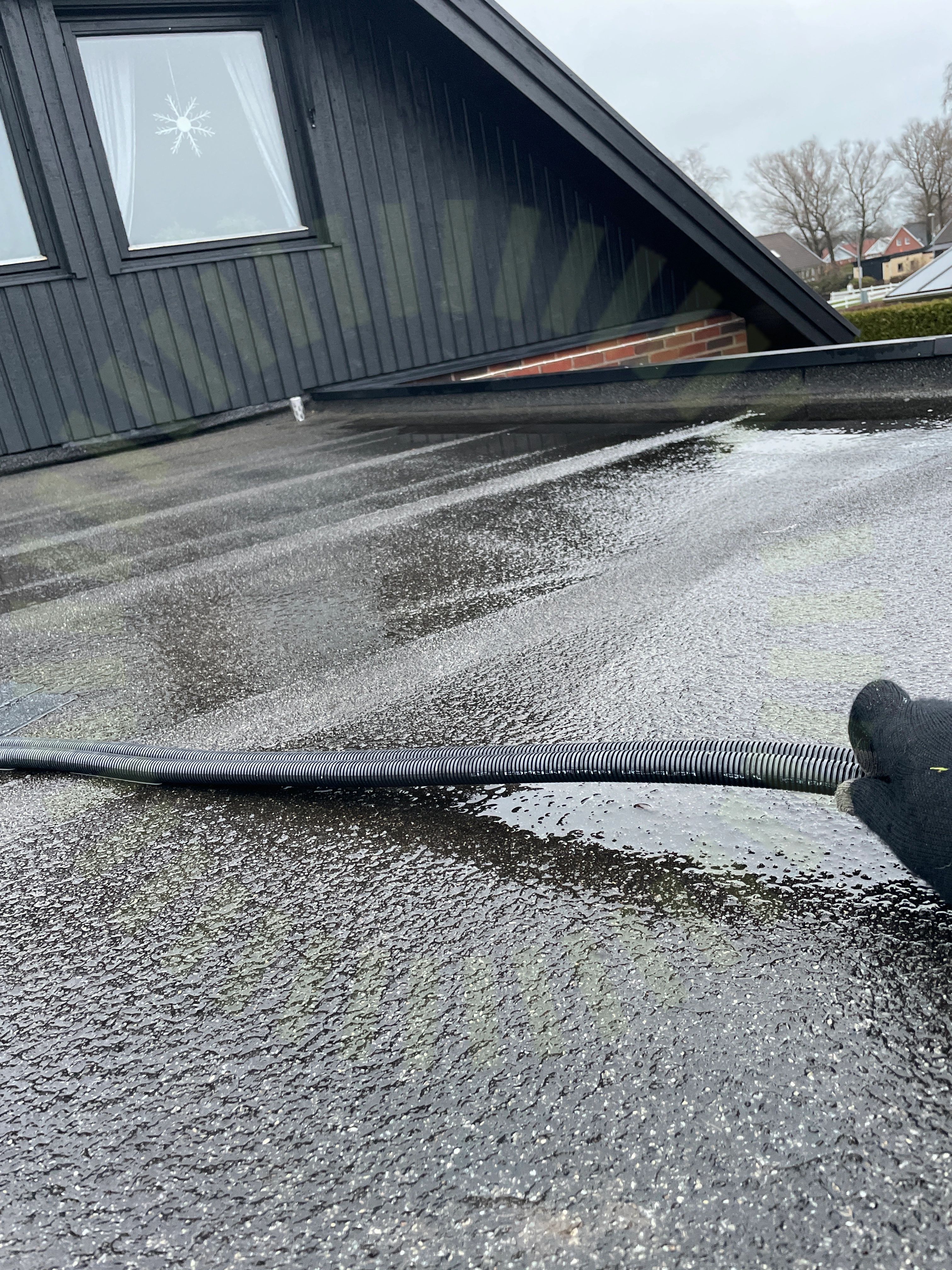

3.2 DC Förläggning

Inte godkänd

Slang för DC kablage ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)

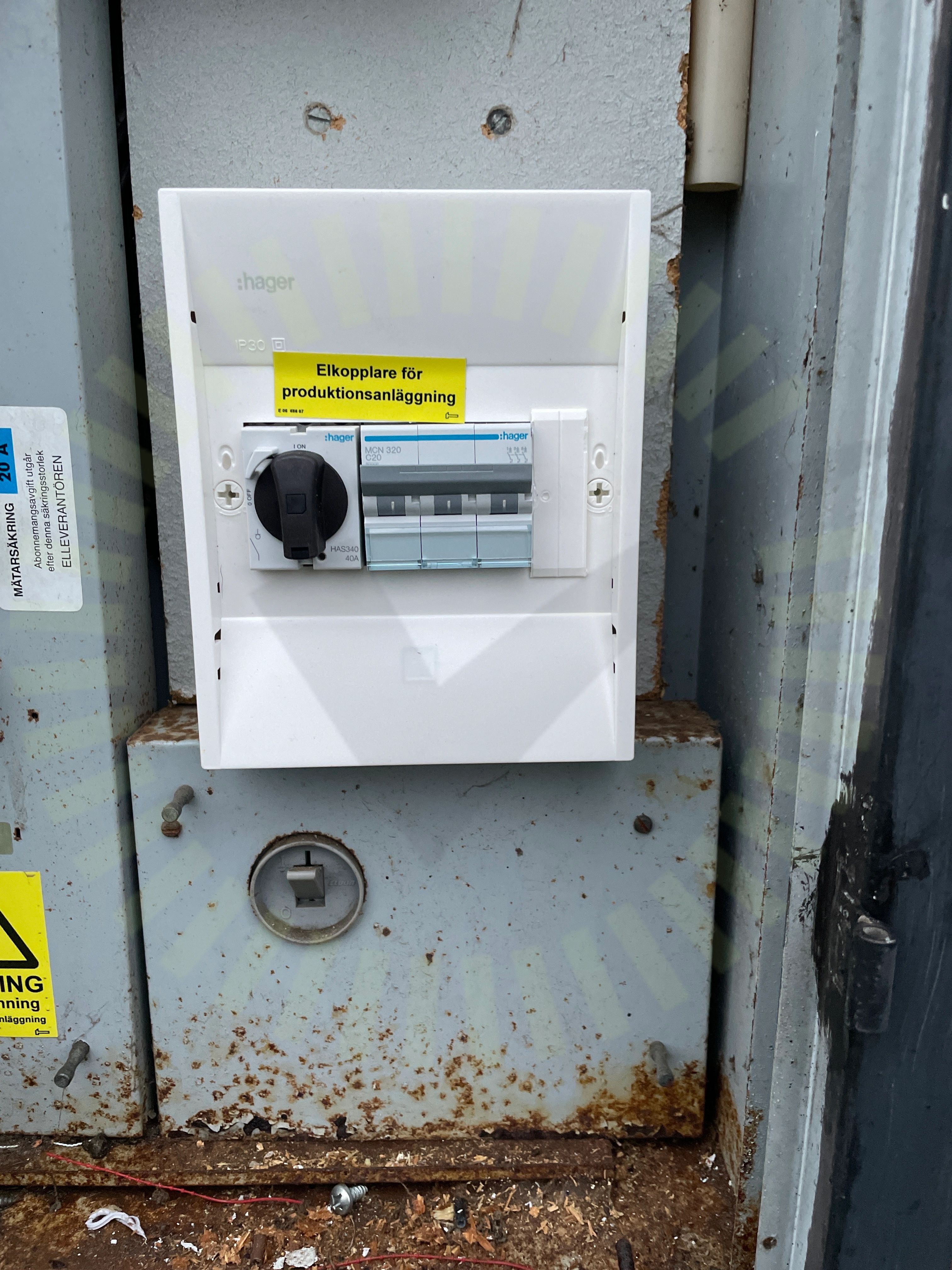

3.3 Märkning

Inte godkänd

Märkning för säkringar till växelriktare saknas

ELSÄK-FS 2022:1 (6 §)

3.4 Strängschema

Rekommendation

Strängschema finns, dock handskrivet

ELSÄK-FS 2022:1 (6 §)

3.5 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

26/31

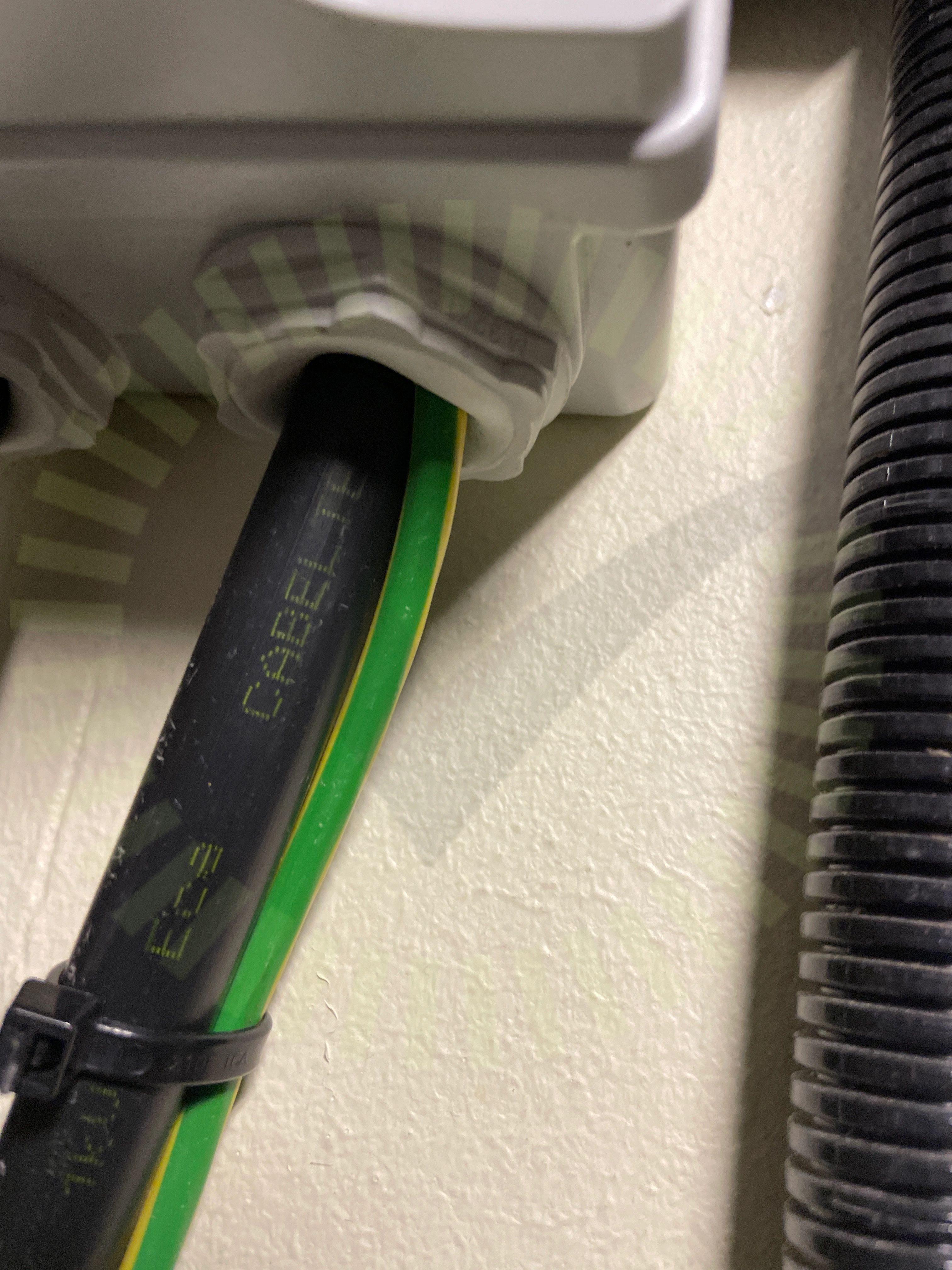

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaPESäkringTillförlitligt fästVarning för backspänningVarning för likspänningVinkelVäderskydd
