Besiktningsrapport
8.6
Installation genom
Sesol
Datum
28 juni 2023
Ort
Klågerup , Skåne län
Klämmor rätt förläggning
Läktinfästning
Skenskarvar

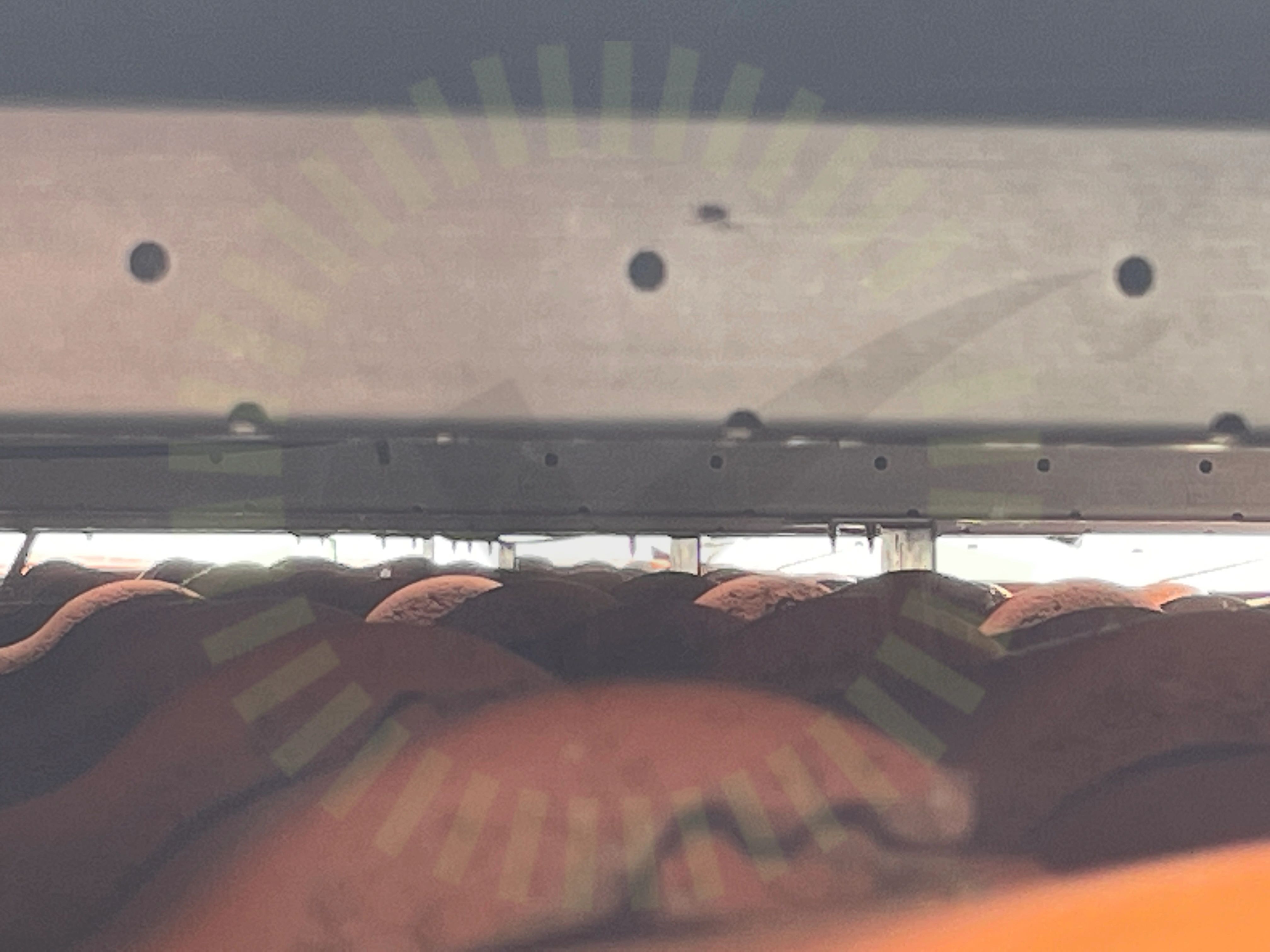

+ 6
88% godkända
13% ej godkända
Om installationen
Paneler
Eurener: MEPV 144 HALF-CUT (425-450)
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Undercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Tak 1, Eurener: MEPV 144 HALF-CUT (425-450)
Anmärkningar
2/14

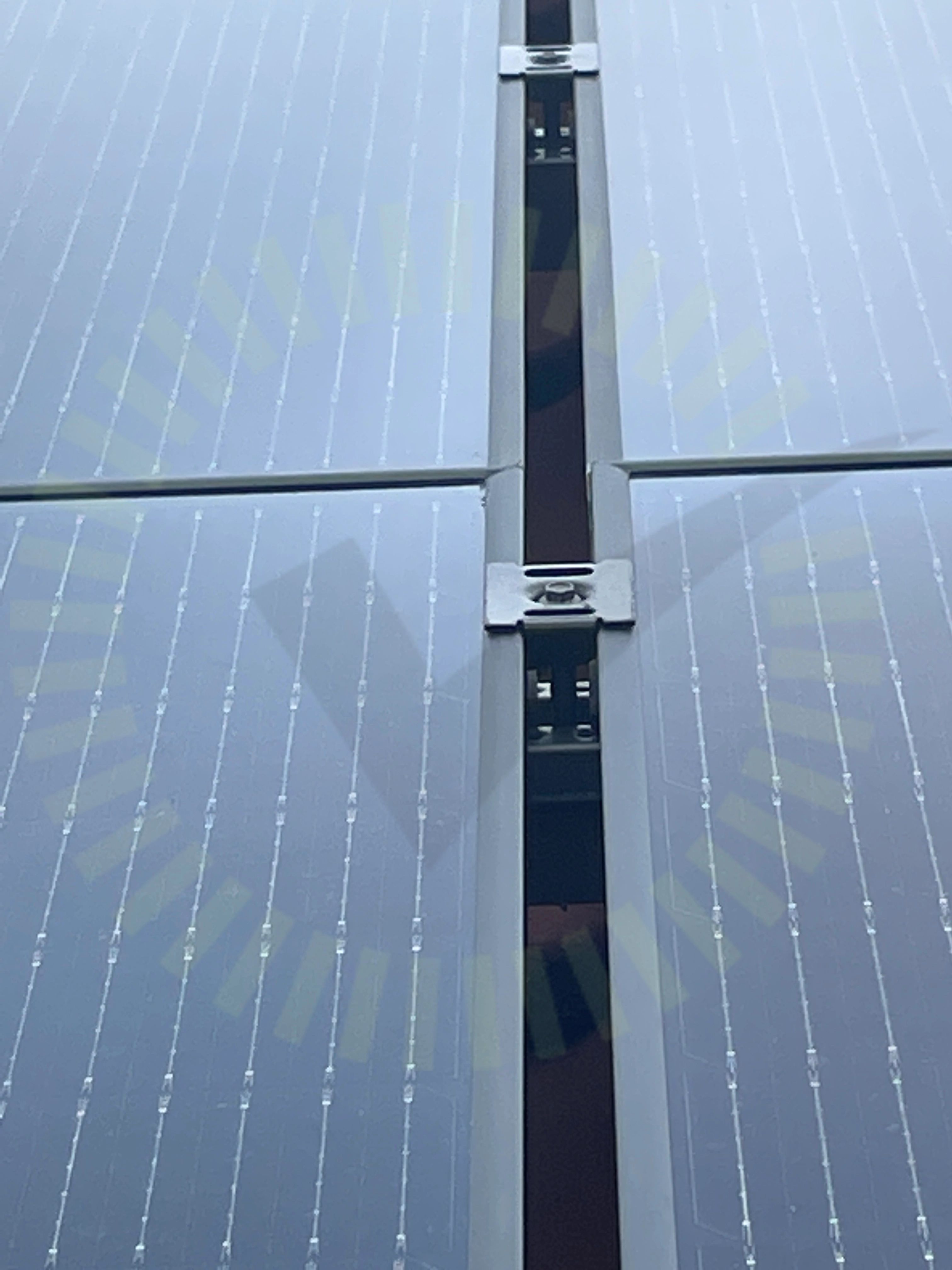

2.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

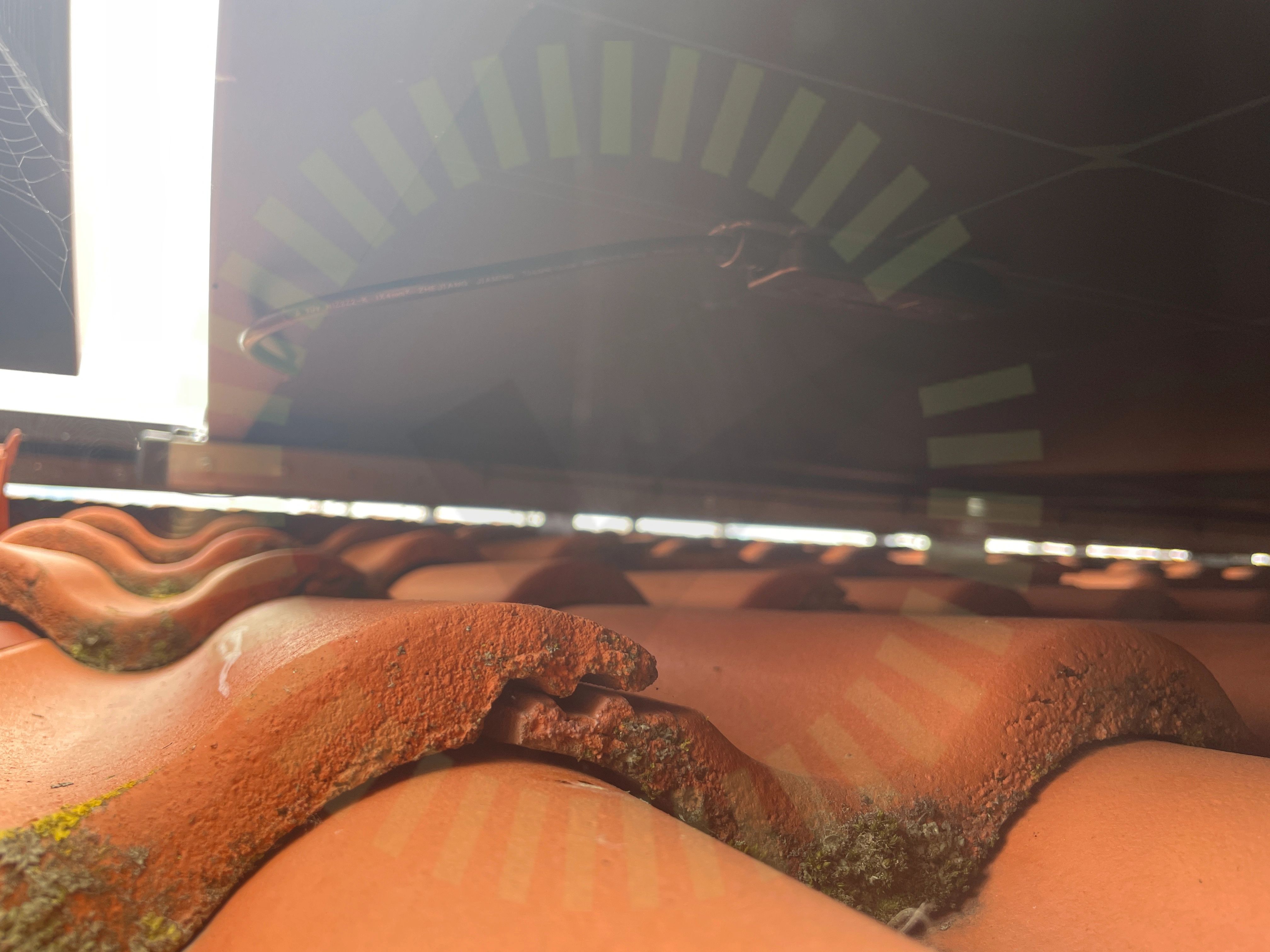

2.2 Kopplingslåda
Inte godkänd
Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.
Godkända kontrollpunkter
8/14
Ej tillgängligt vid besiktning
4/14
Tak 1, Weland Stål: Läktfästen
Anmärkningar
6/24

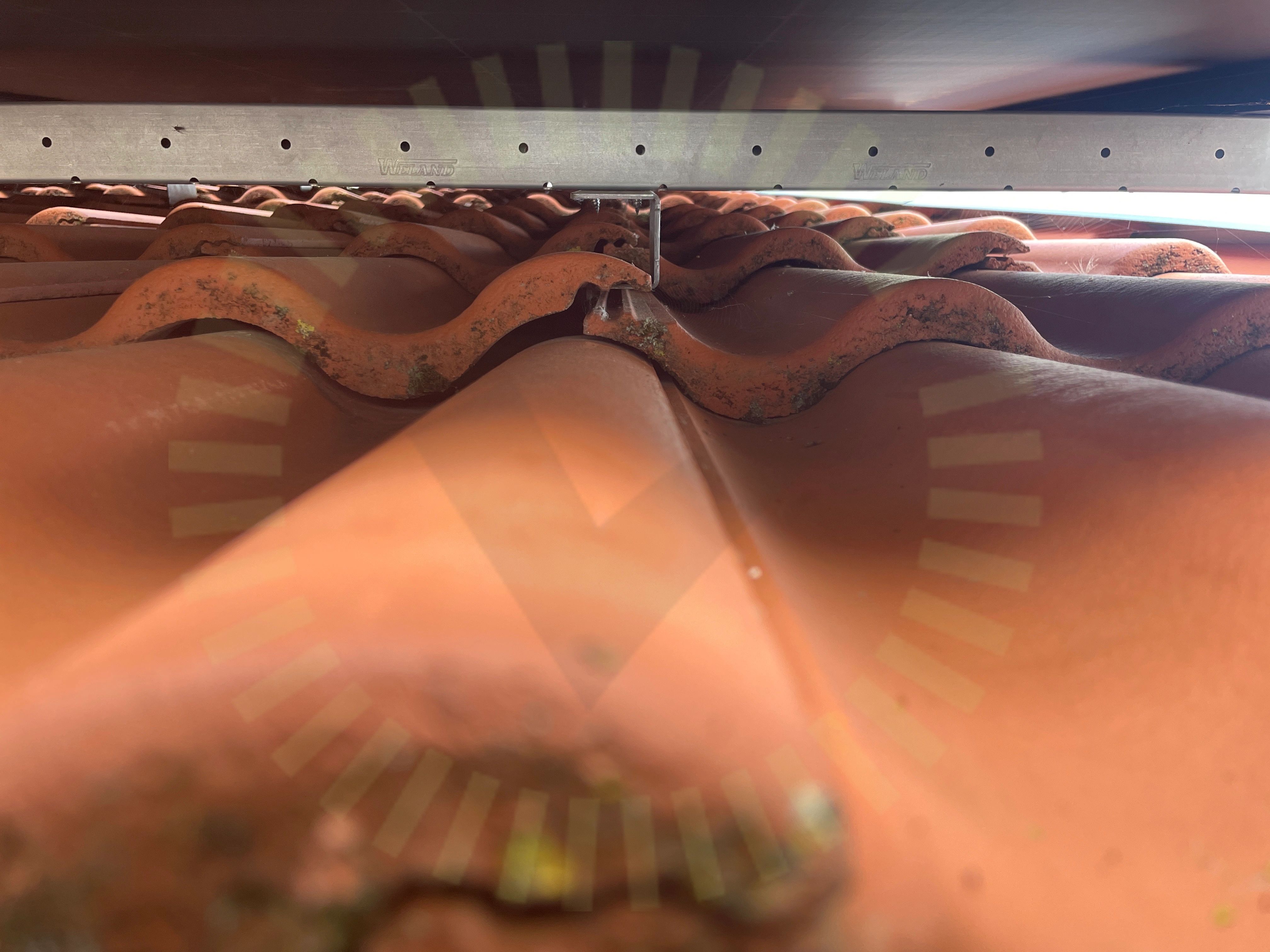

3.1 Glipor takpannor
Rekommendation
Stora glipor på pannor har uppkommit vid takkrokar.

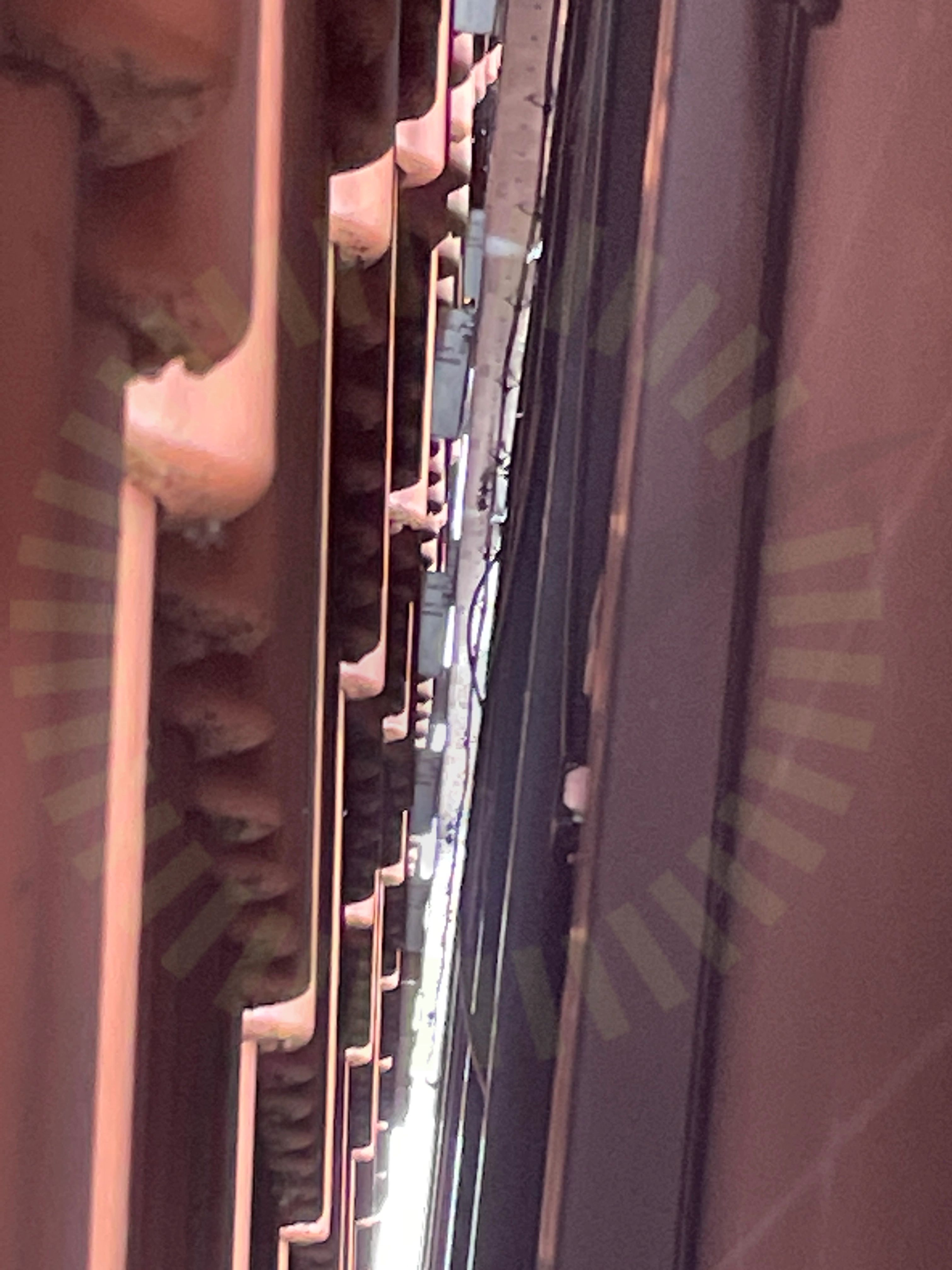

3.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
3.3 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.

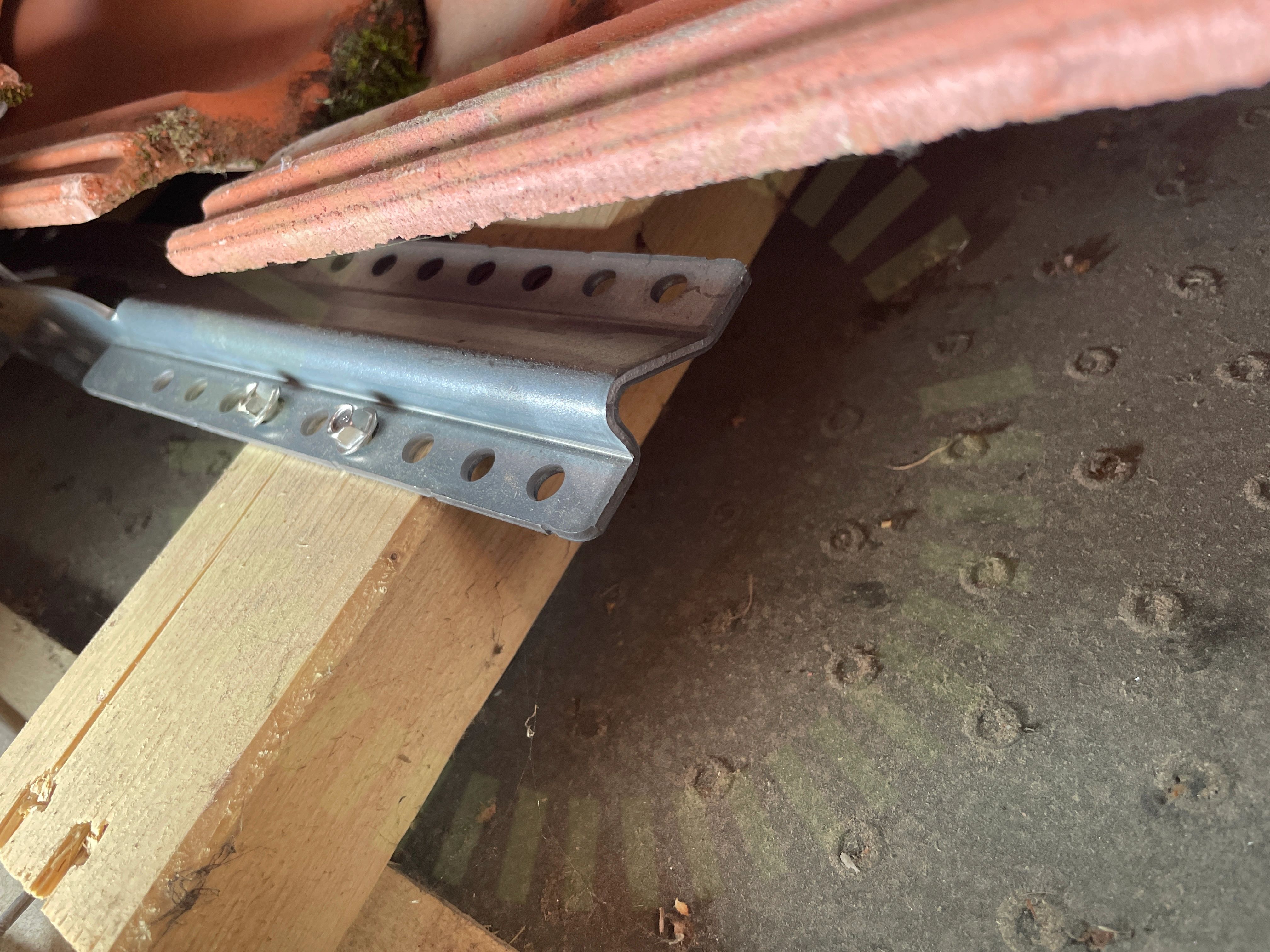

3.4 Läktinfästning
Inte godkänd
Infästning är inte korrekt utförd. Skruvar är felplacerade och ej korrekt iskruvade.
3.5 Skenornas infästning
Inte godkänd
Fel antal skruvar i skeninfästning.

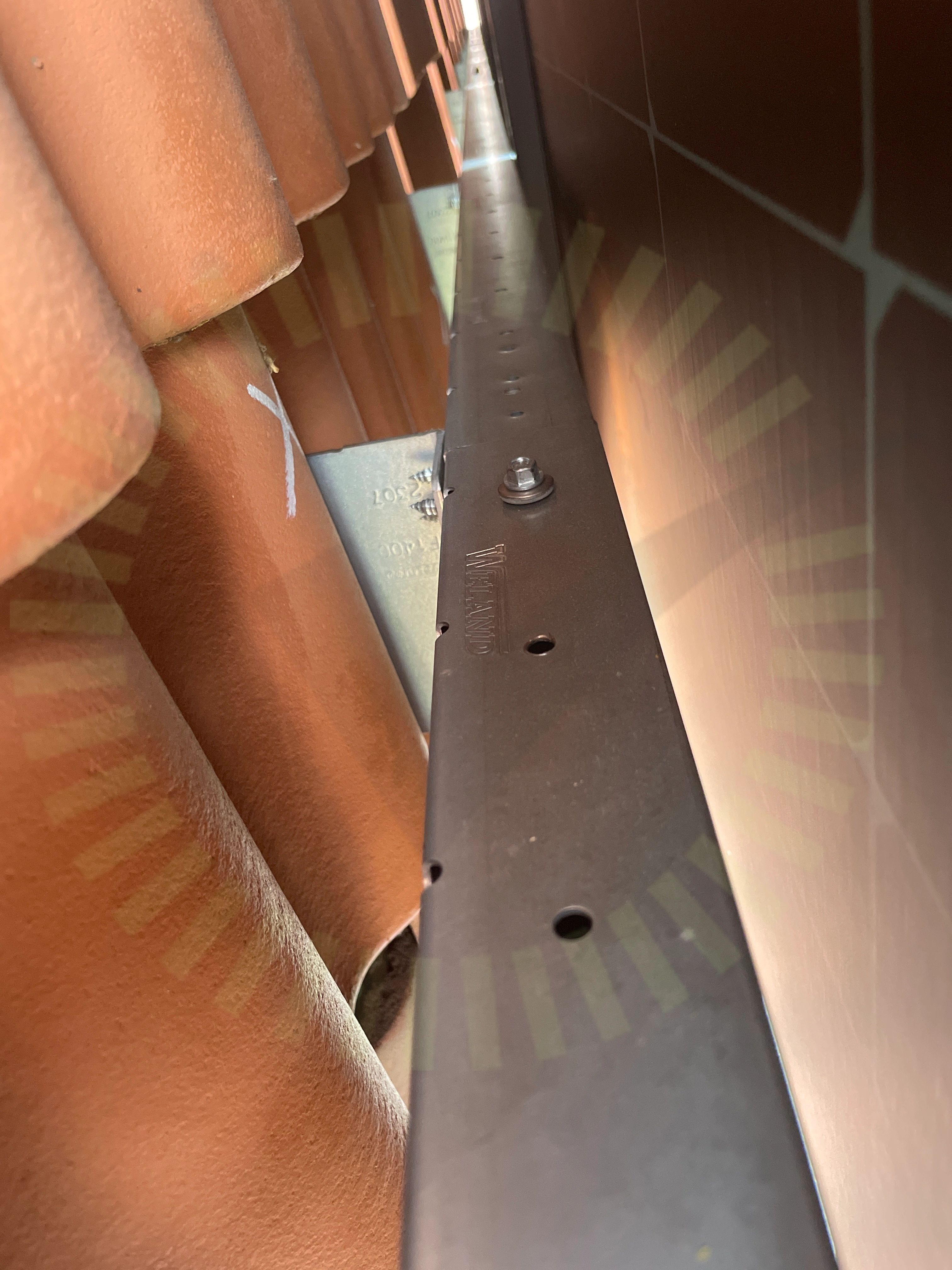

3.6 Skenskarvar
Inte godkänd
Skruvar saknas för skenskarv.
Godkända kontrollpunkter
17/24
Ej tillgängligt vid besiktning
1/24
Undercentral
Godkända kontrollpunkter
8/8
Varselmärkning
Anmärkningar
1/5

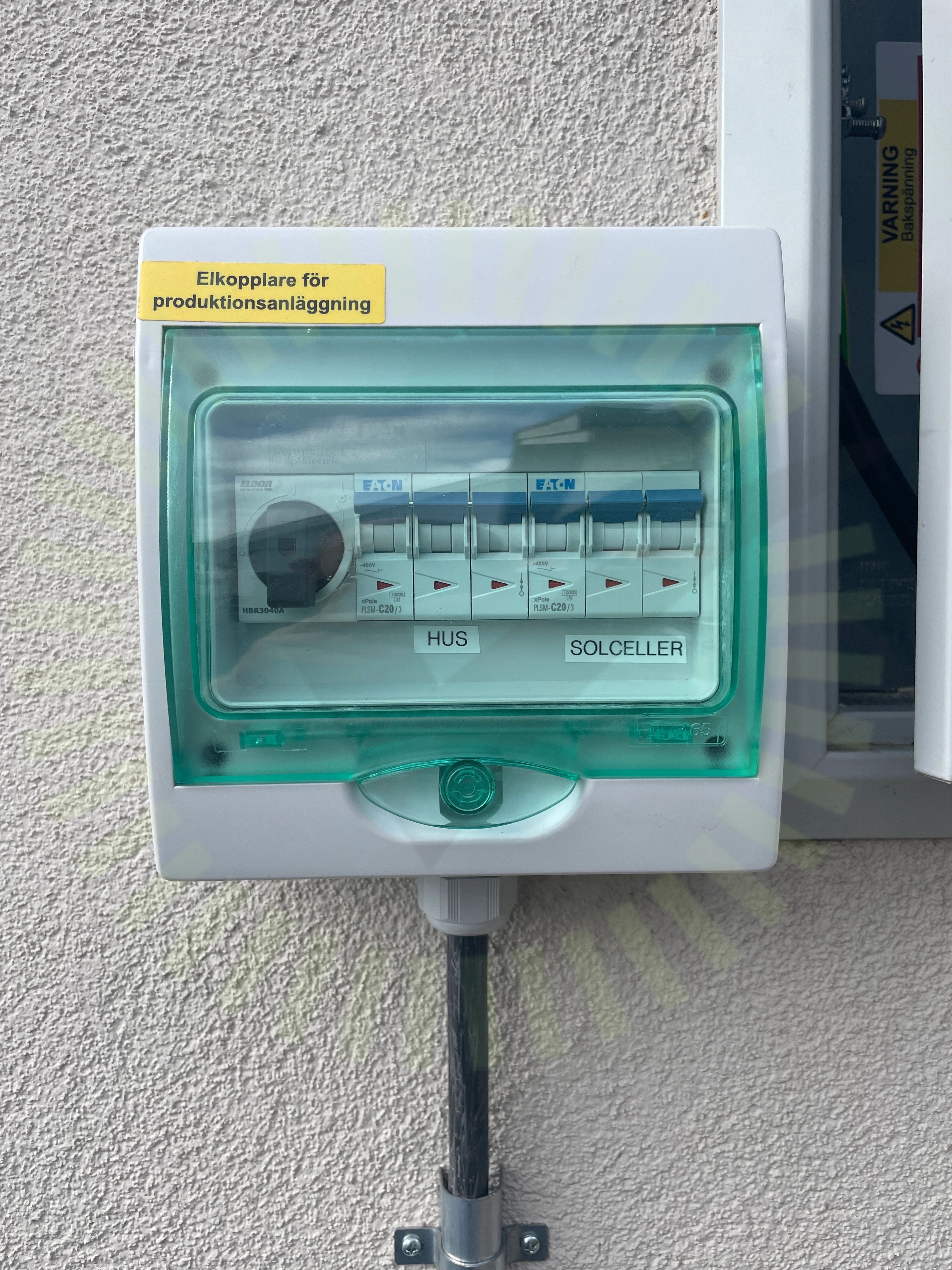

5.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är inkopplad.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
1/35

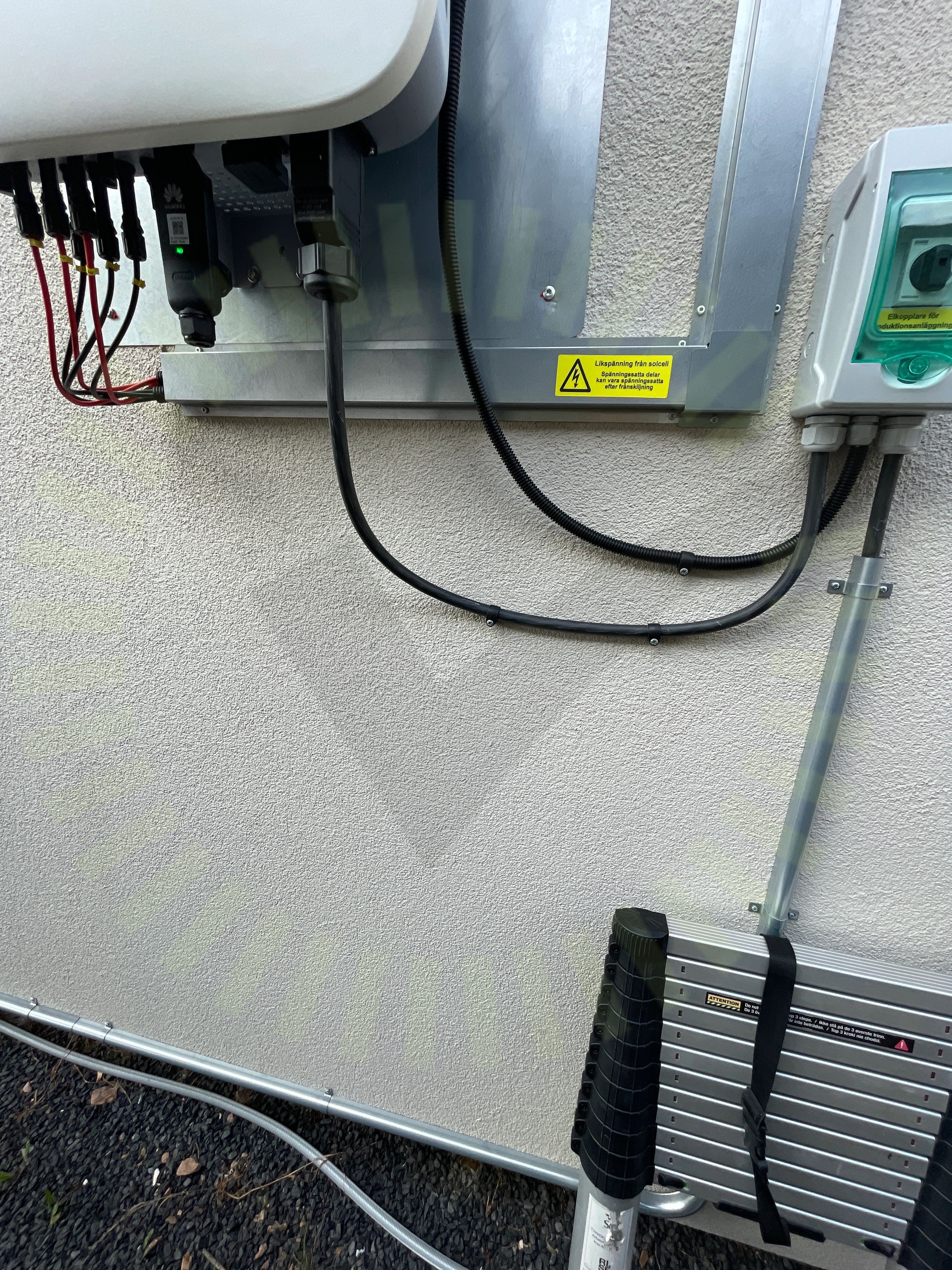

6.1 AC Kablage förläggning
Inte godkänd
AC-kablage är ej uppfäst med tillräckligt stöd.
