Besiktningsrapport

8.4

Installation genom

1KOMMA5°

Datum

30 oktober 2023

Ort

Vellinge, Skåne län

Föremål mot bakstycke

Panelkablaget generell böjradie

Stress på kontakter

+ 5

91% godkända9% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemWeland Stål: Plåttak Långskena

VäxelriktareSunGrow: SG5-12RT

BatteriSunGrow: SBR(XXX)

Tillbehör1KOMMA5°: Heartbeat

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1Komma5° - Fullblack

Anmärkningar

3/17

1.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

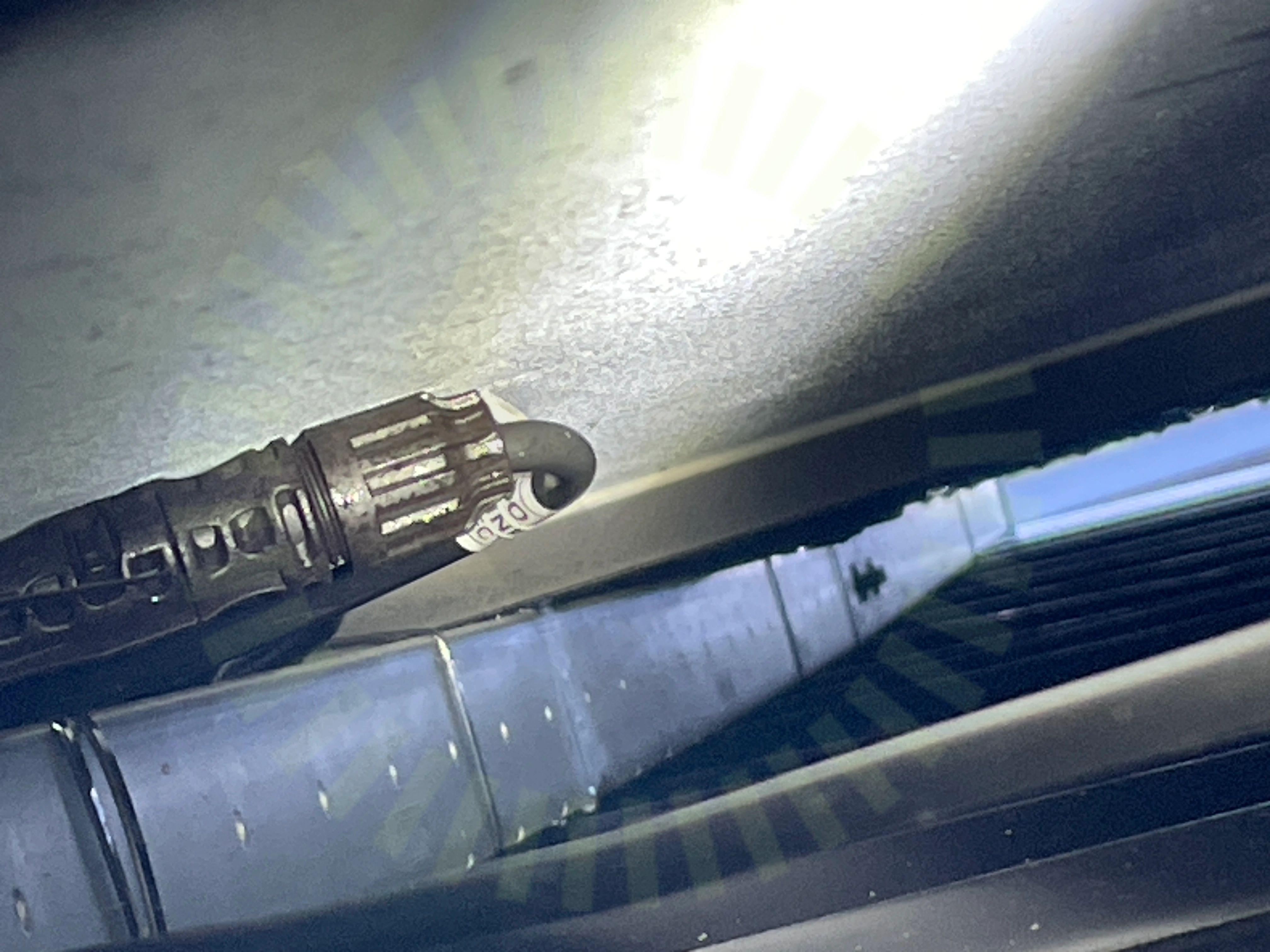

1.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon vid flertalet ställen.

SS 436 40 00 (522.8.3)

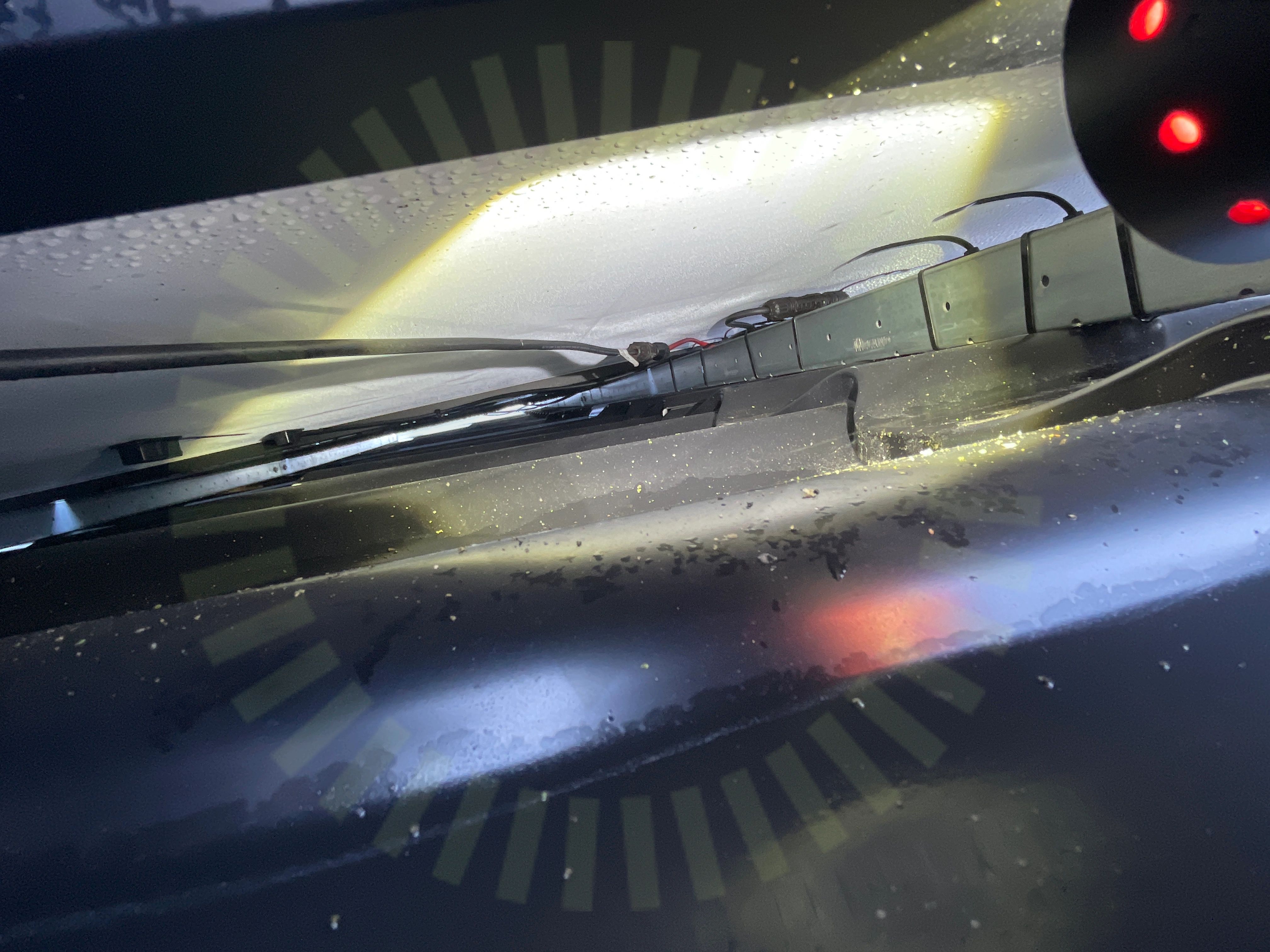

1.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan panelram och skena, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

1KOMMA5°: Heartbeat

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Allmän

Anmärkningar

1/3

3.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SG5-12RT

Anmärkningar

1/39

6.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så de har tillräckligt stöd.

Godkända kontrollpunkter

37/39

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/39

Strängdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Plåttak Långskena

Anmärkningar

5/16

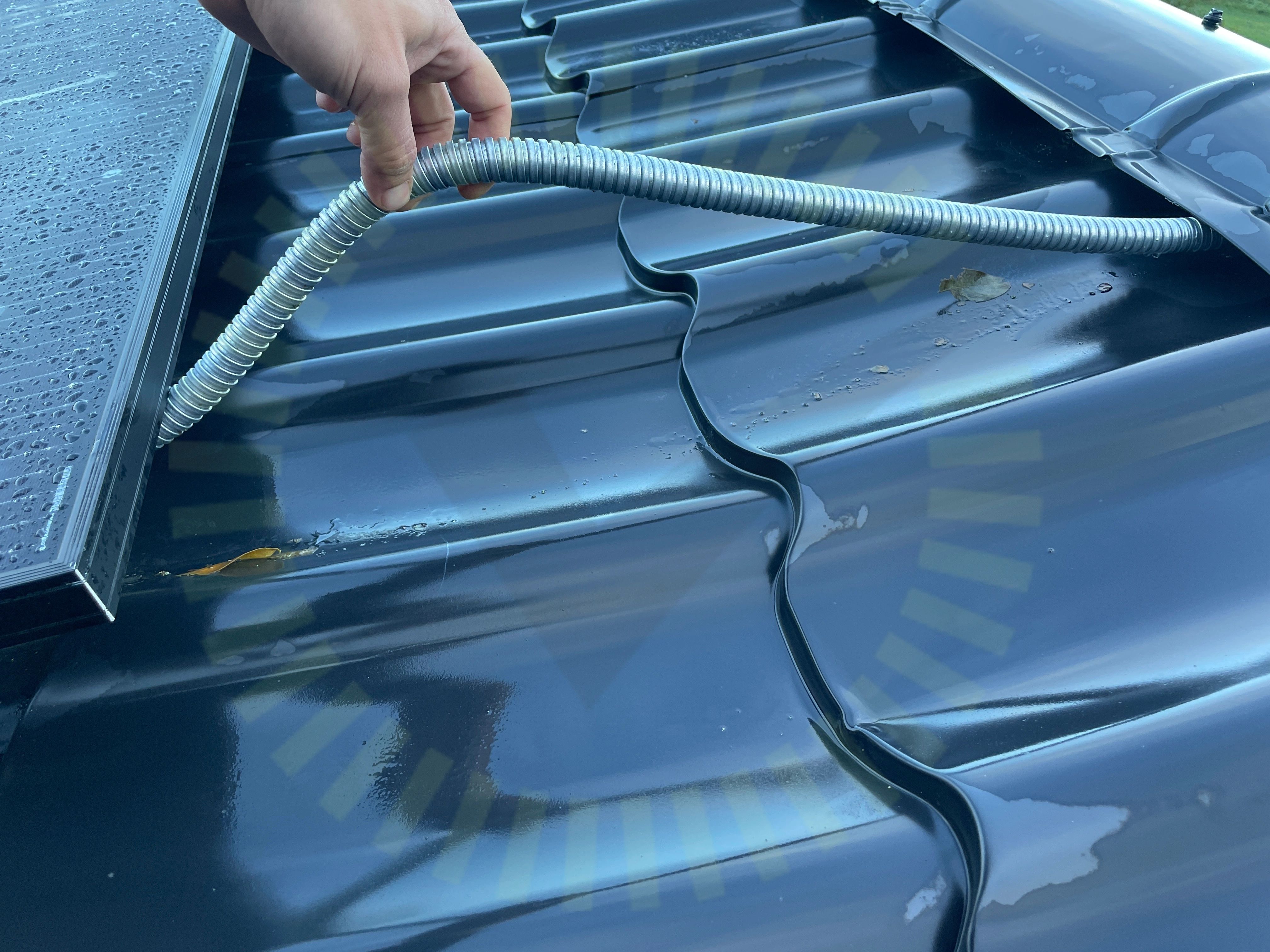

9.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst där dem går utanför panelfält. Detta gäller båda takytorna.

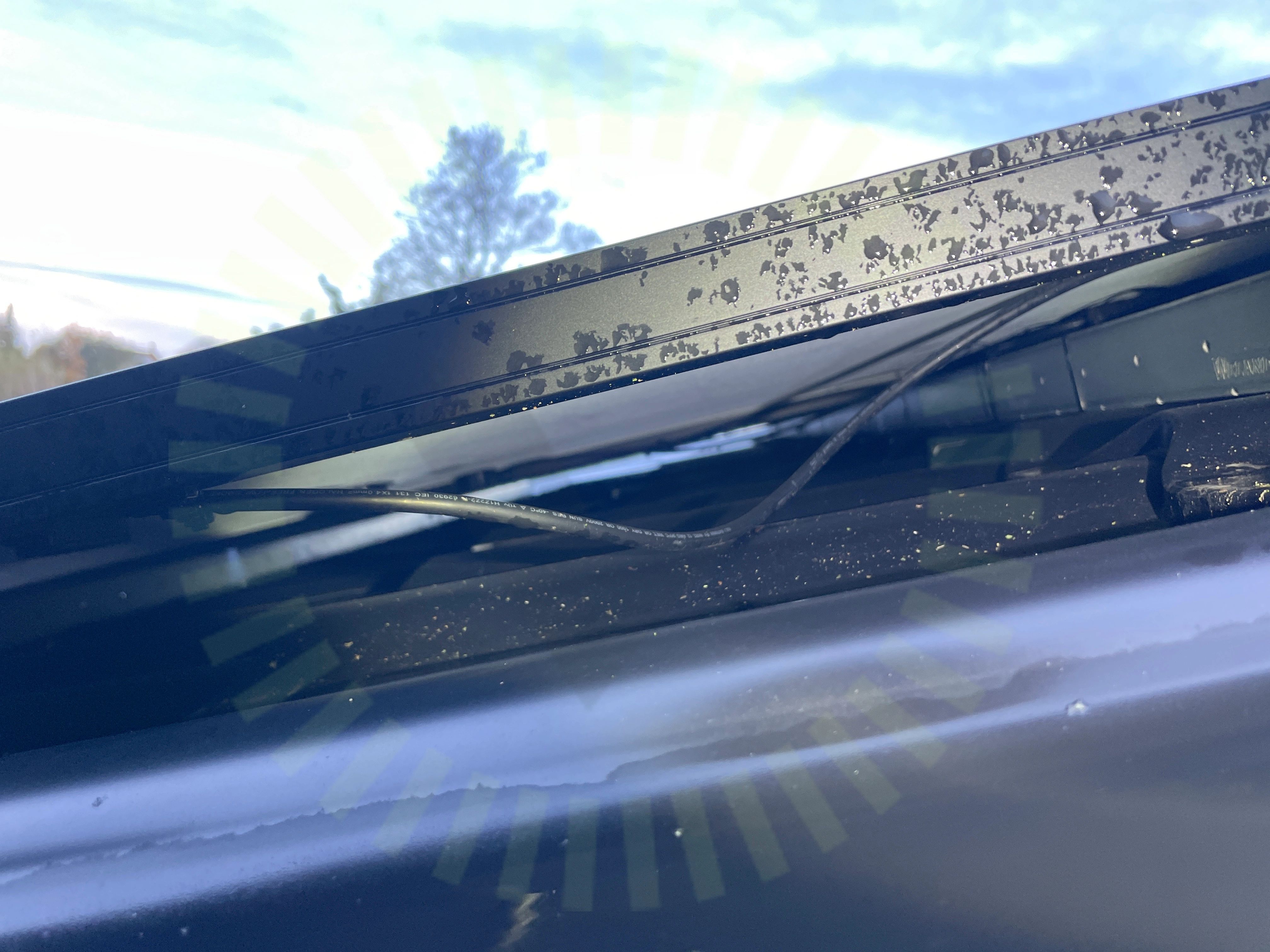

9.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

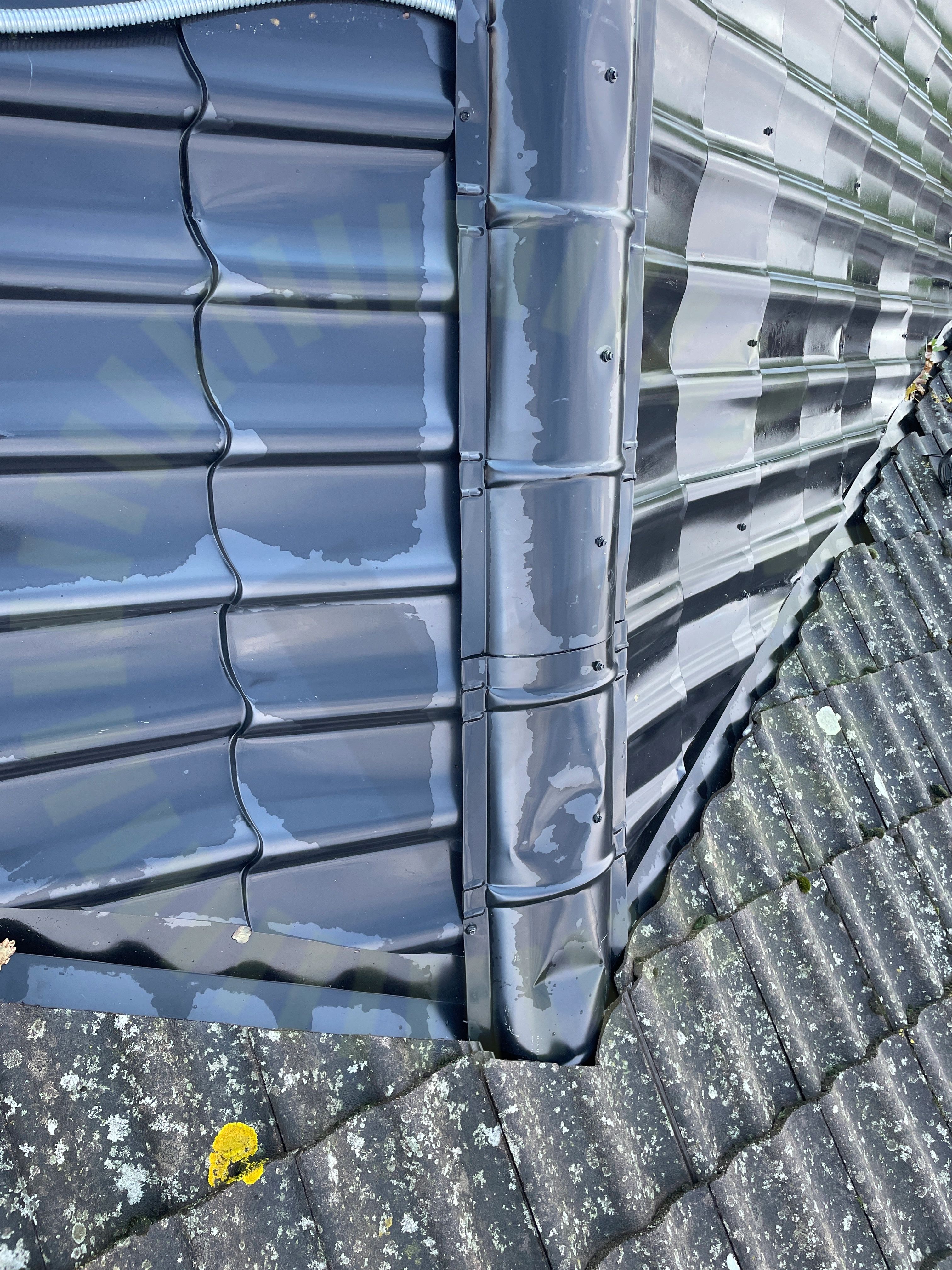

9.3 Skador

Inte godkänd

Skador noterade på flertalet ställen runt panelinstallationen.

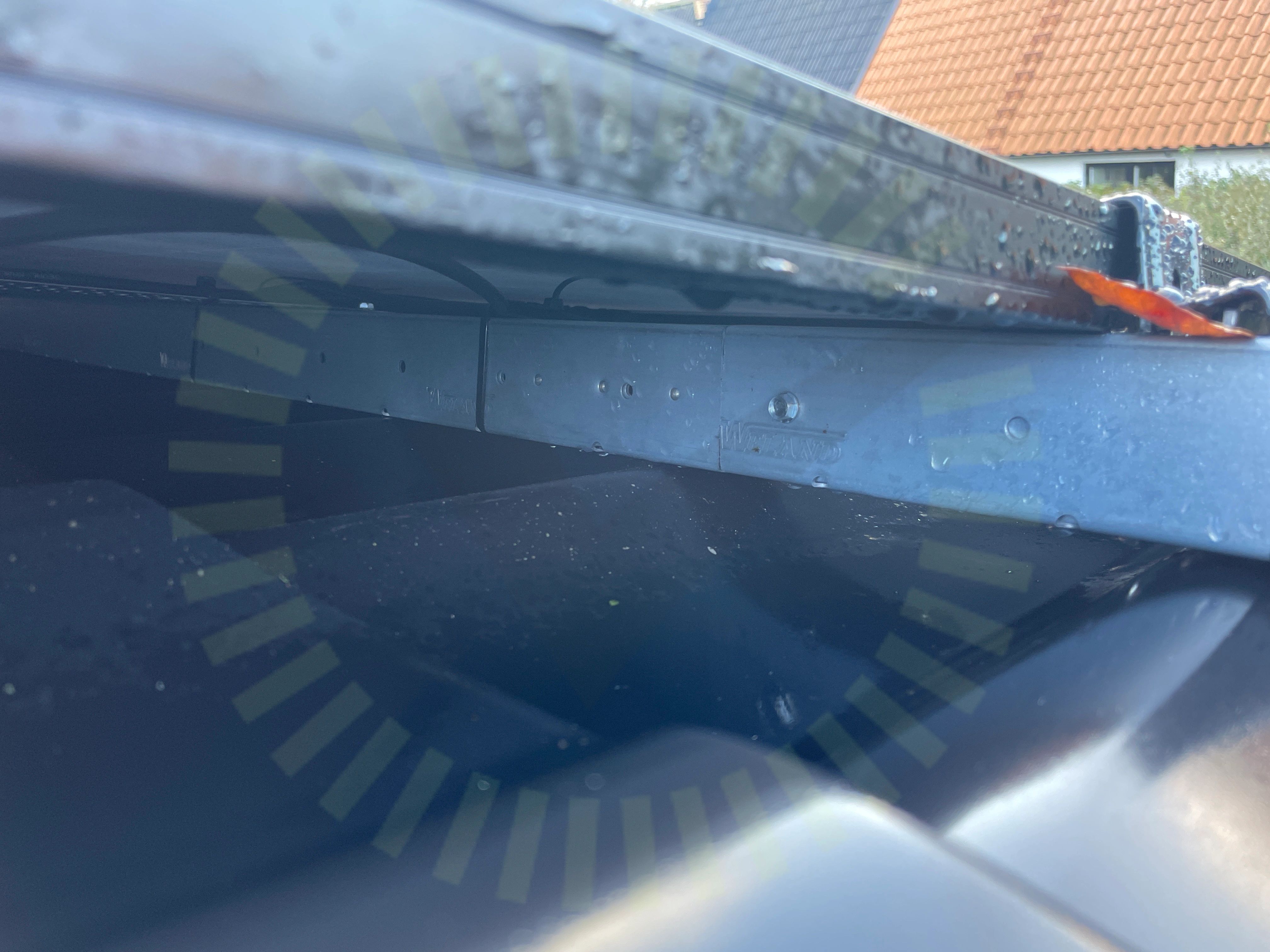

9.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad generellt under samtliga panelfält.

MA5101 Sid 1 (1) | Version 4 - 221219

9.5 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

11/16

Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningVäderbeständigt material
