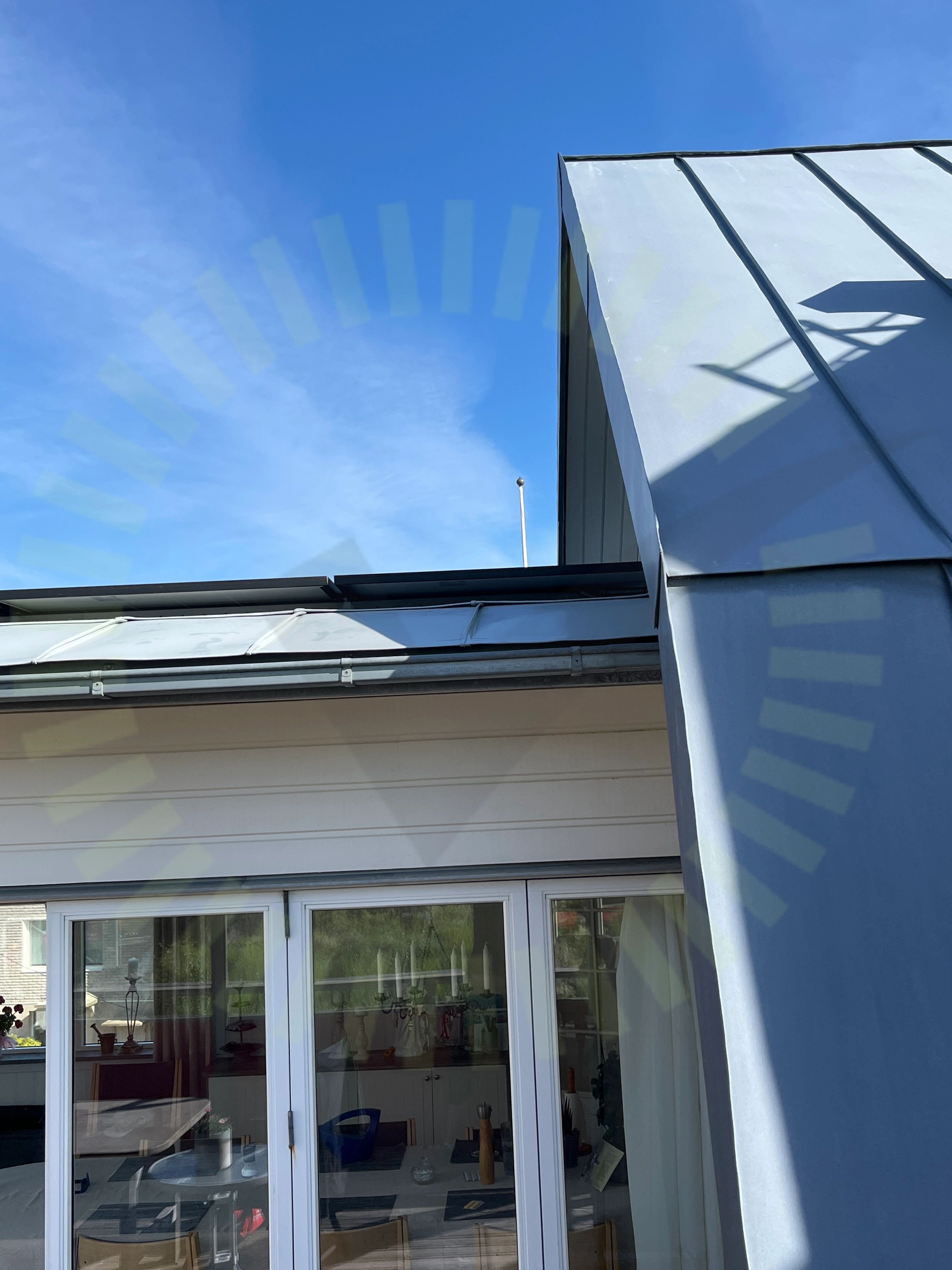

5.1 Skugga
Inte godkändPanelen är placerad i hård permanent skugga.
Besiktningsrapport
9.6
Installation genom
Soldags
Datum
15 maj 2024
Ort
Hönö, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerTrina: TSM-DE09R.08
MontagesystemWeland Stål: Falsfäste
VäxelriktareSunGrow: SH5-10RT
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: DTSU666
Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
13/13Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
3/3Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Trina: TSM-DE09R.08
Anmärkningar
1/14Godkända kontrollpunkter
12/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/14Strängförläggning
Tak 1, Weland Stål: Falsfäste
Anmärkningar
1/19
6.1 Ändklämmor
Inte godkändÄndklämman ligger inte emot ramen.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
18/19DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningUnderbyggnadVäderbeständigt material
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/36

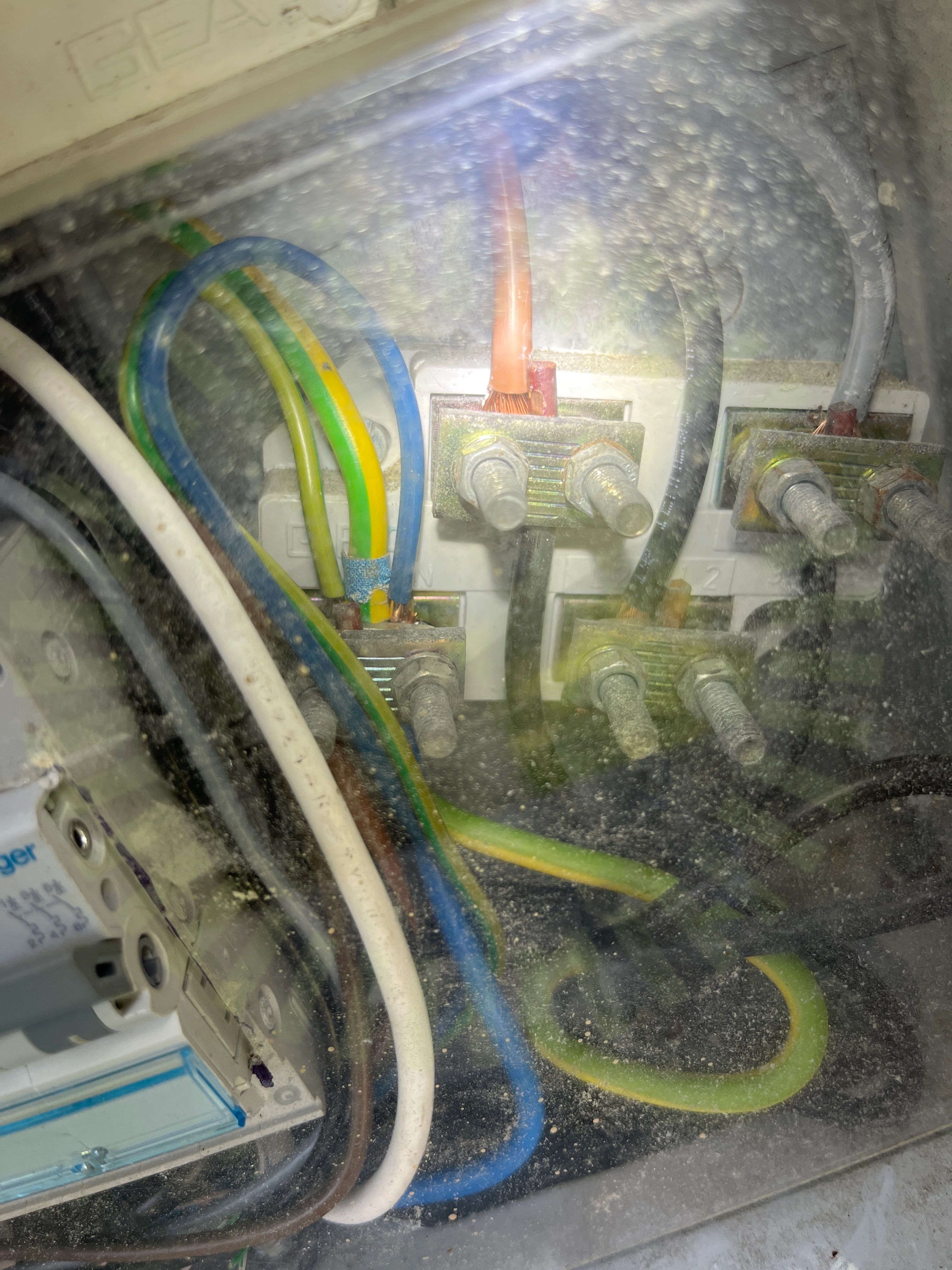

8.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)

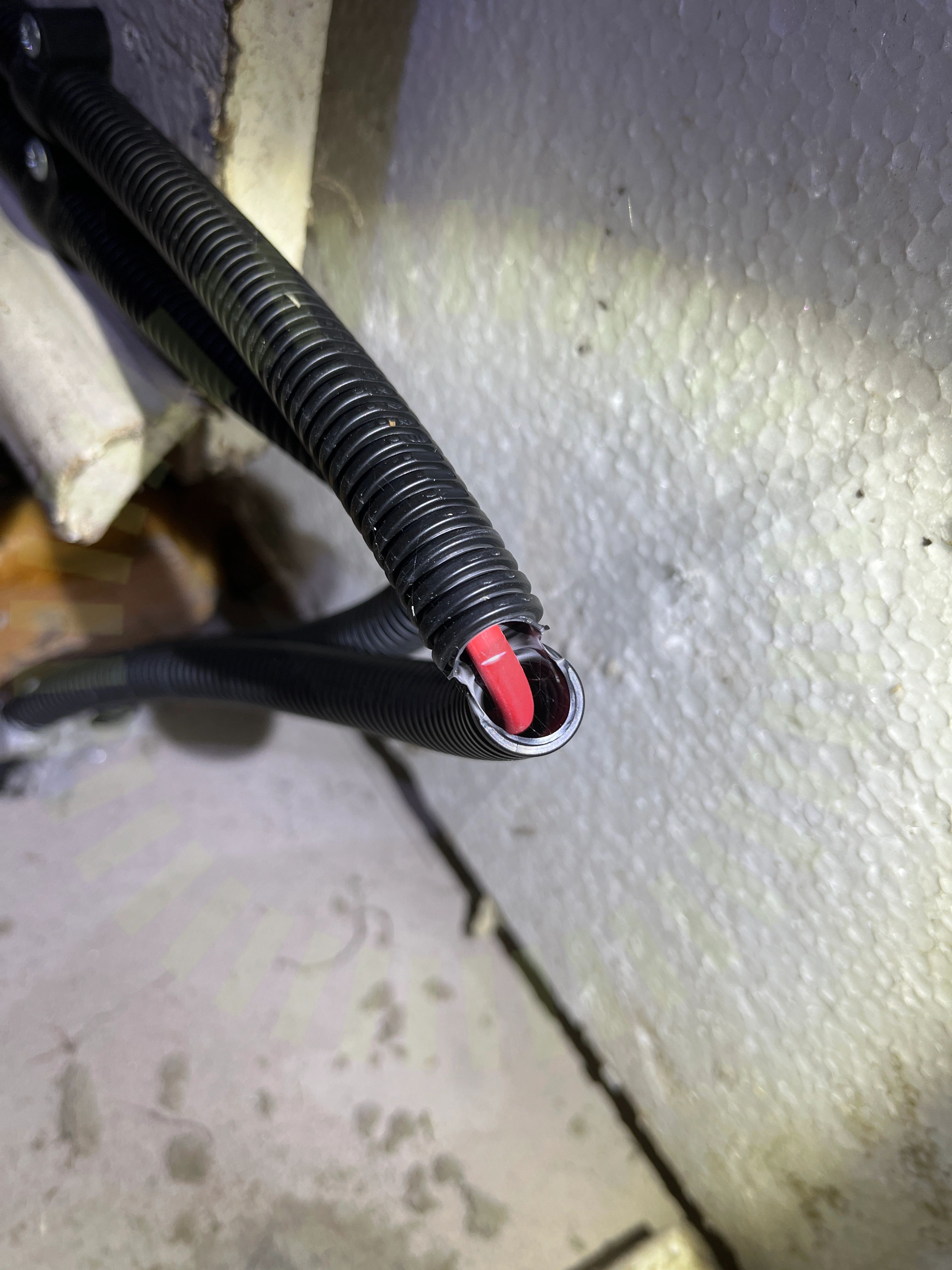

8.2 DC Kablage förläggning
Inte godkändDC kablaget har skadats vid förläggning.

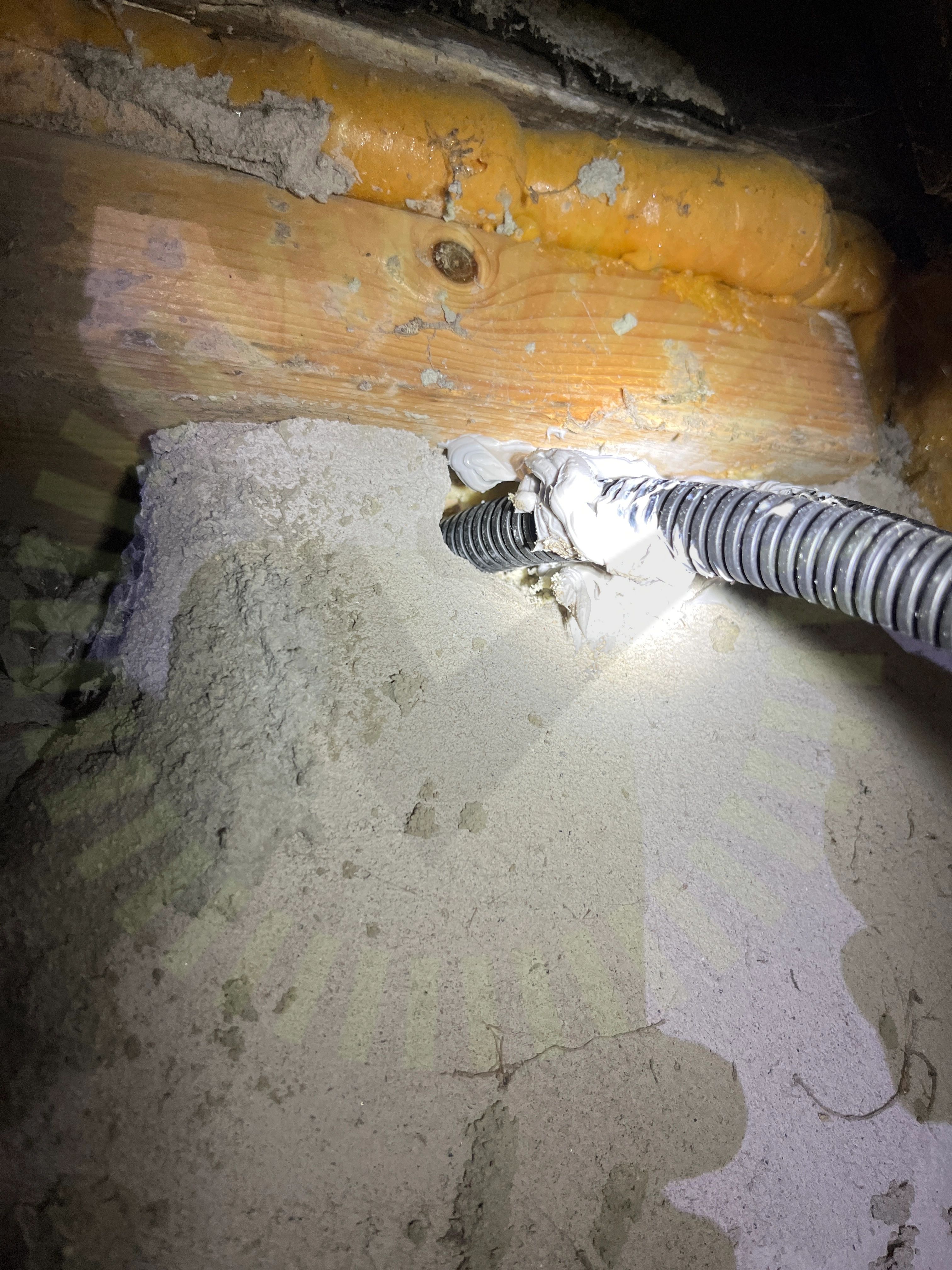

8.3 Genomföringar
Inte godkändGenomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)

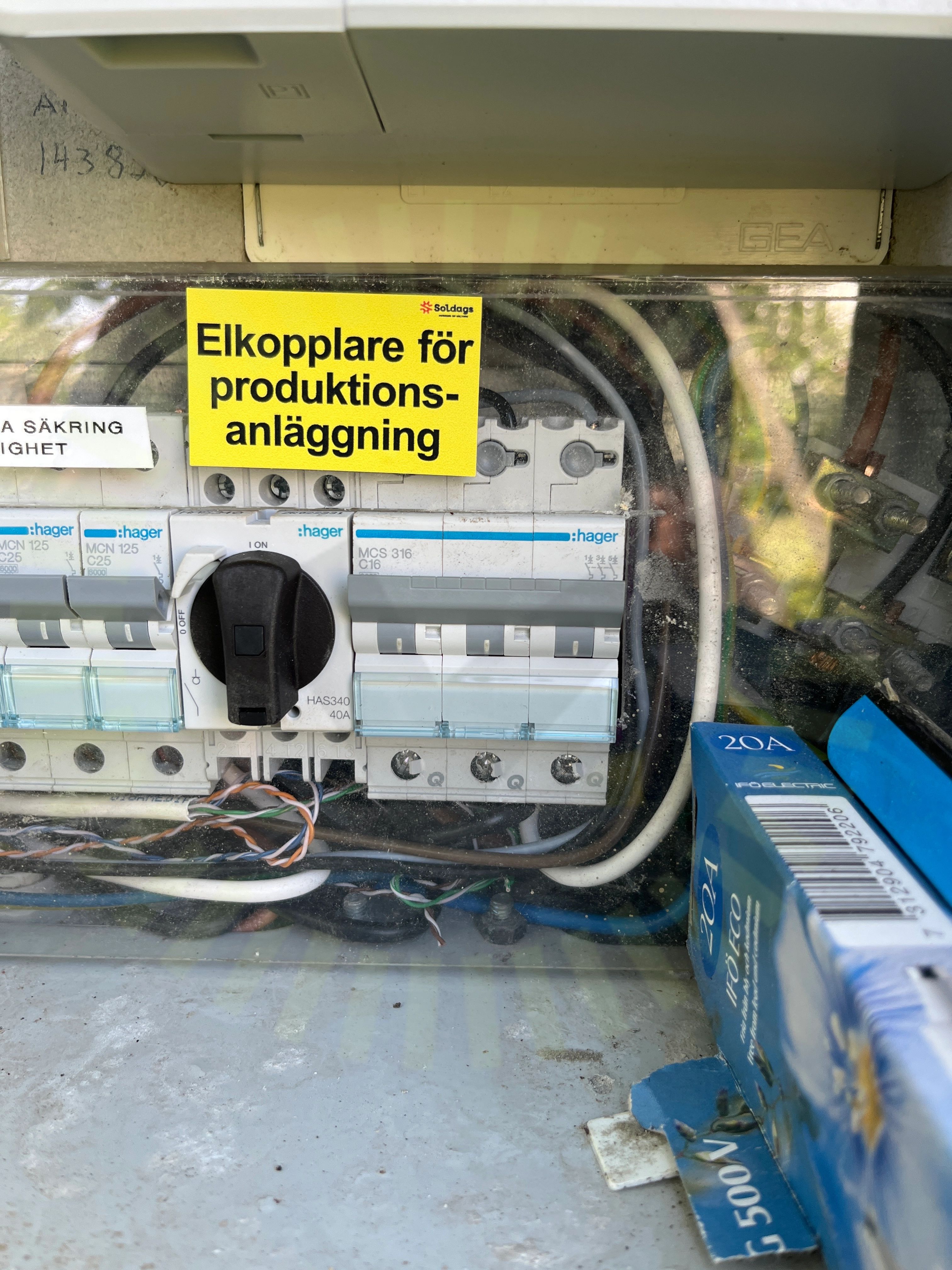

8.4 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
32/36AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
