Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Järfälla Energi

Datum

7 maj 2025

Ort

Järfälla, Stockholms län
Kabeluppfästning
Stress på kontakter
Fastsäkring av produkt
96% godkända4% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB
OptimerareTigo TS4-A-O
MontagesystemNordmount: Falsad/Klickplåt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Järfälla Energi

Installerad av Järfälla Energi som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/45
Genomföringar

2.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Varning för likspänning

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid åtkomliga kontakter.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

43/45
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

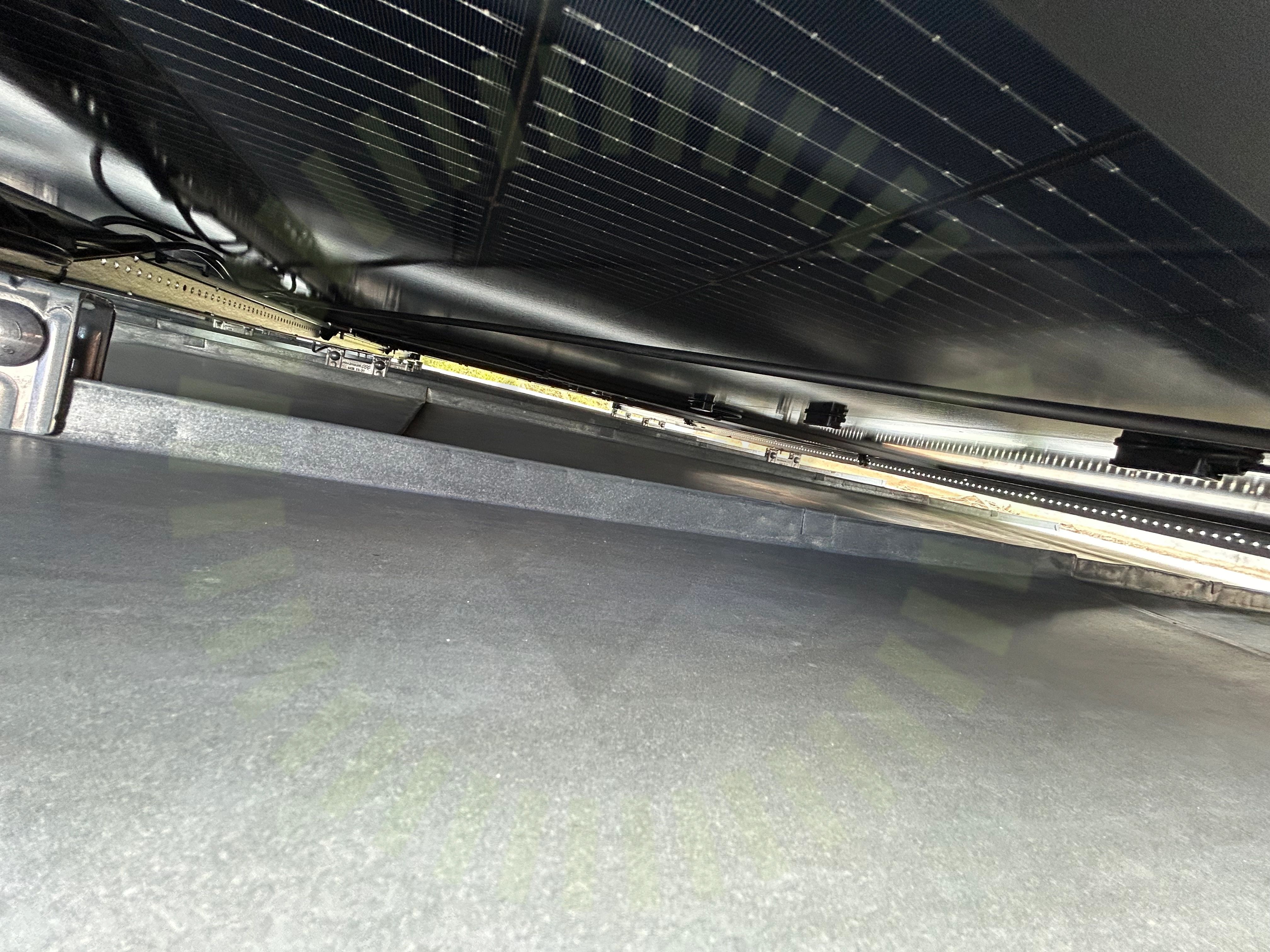

Stress på kontakter

4.1 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

18/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

1/20
Kabeluppfästning

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

19/20
CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, Tigo TS4-A-O

Anmärkningar

1/1

6.1 Stress på kontakter

Överenskommelse

Kablage spänt från kontakt till uppfästning vilket utsätter optimerarnas kontakter för konstant drag. Leverantör har upprättat ett intyg där de tar på sig ansvar för eventuella skador på optimerarna som uppstår till följd av detta.

Tak 1, Tigo TS4-A-O

Anmärkningar

1/4

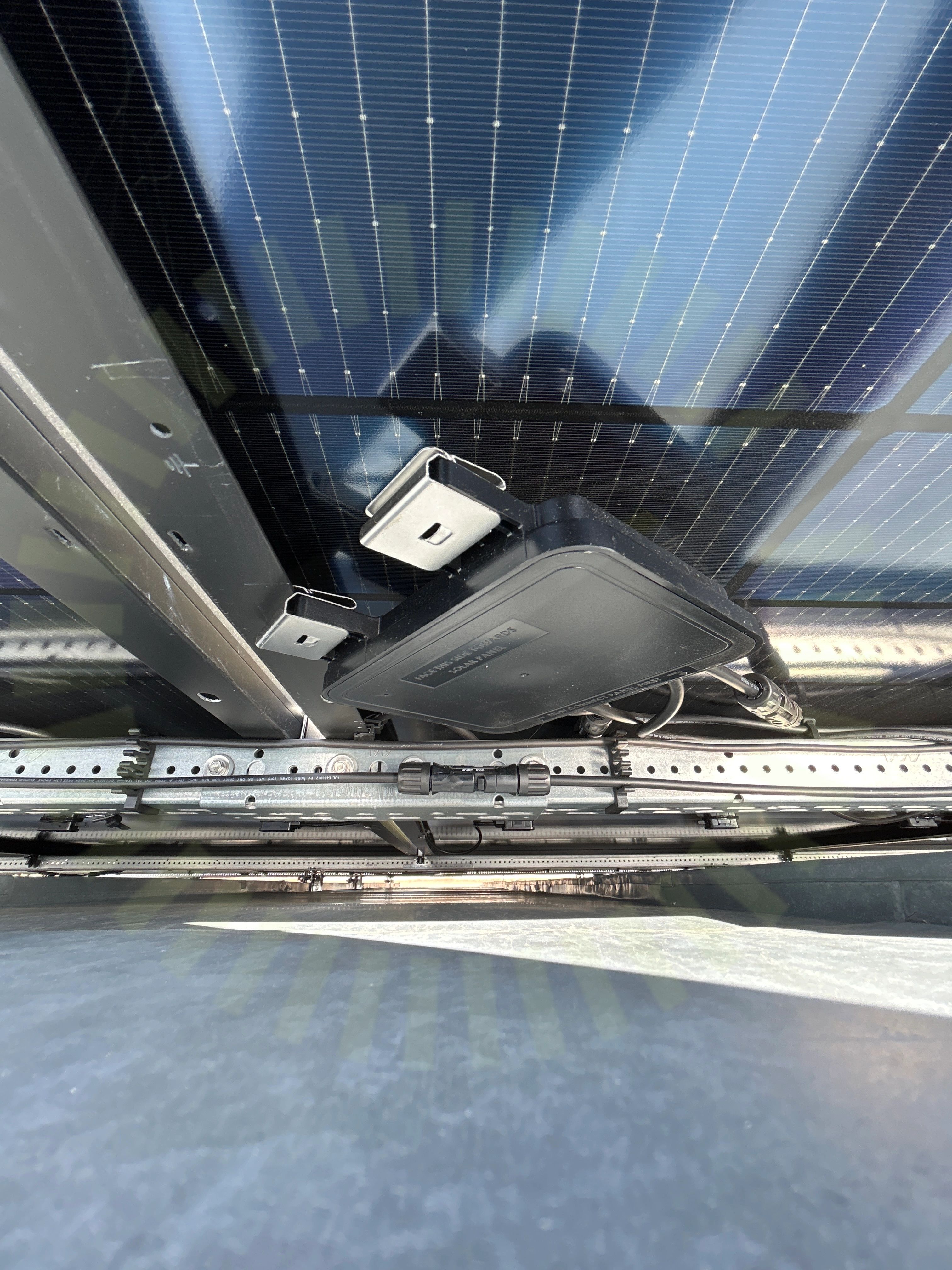

Fastsäkring av produkt

7.1 Fastsäkring av produkt

Inte godkänd

Flera optimerare är inte tillförlitligt fastsäkrade.

Tigo TS4-A installation manual EN 2.0 20230210, Sida 3-4

Godkända kontrollpunkter

3/4
DC KontakterInfästningSkada

Undercentral

Godkända kontrollpunkter

7/7
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
