Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

1KOMMA5°

Datum

14 september 2023

Ort

Smedstorp, Skåne län
PEN-ledare
Stress på kontakter
Förstärkningsskruv
93% godkända7% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/16
Stress på kontakter

2.1 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

15/16
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/23
Förstärkningsskruv

3.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Mittklämmor

3.3 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt.

Skenornas infästning

3.4 Skenornas infästning

Inte godkänd

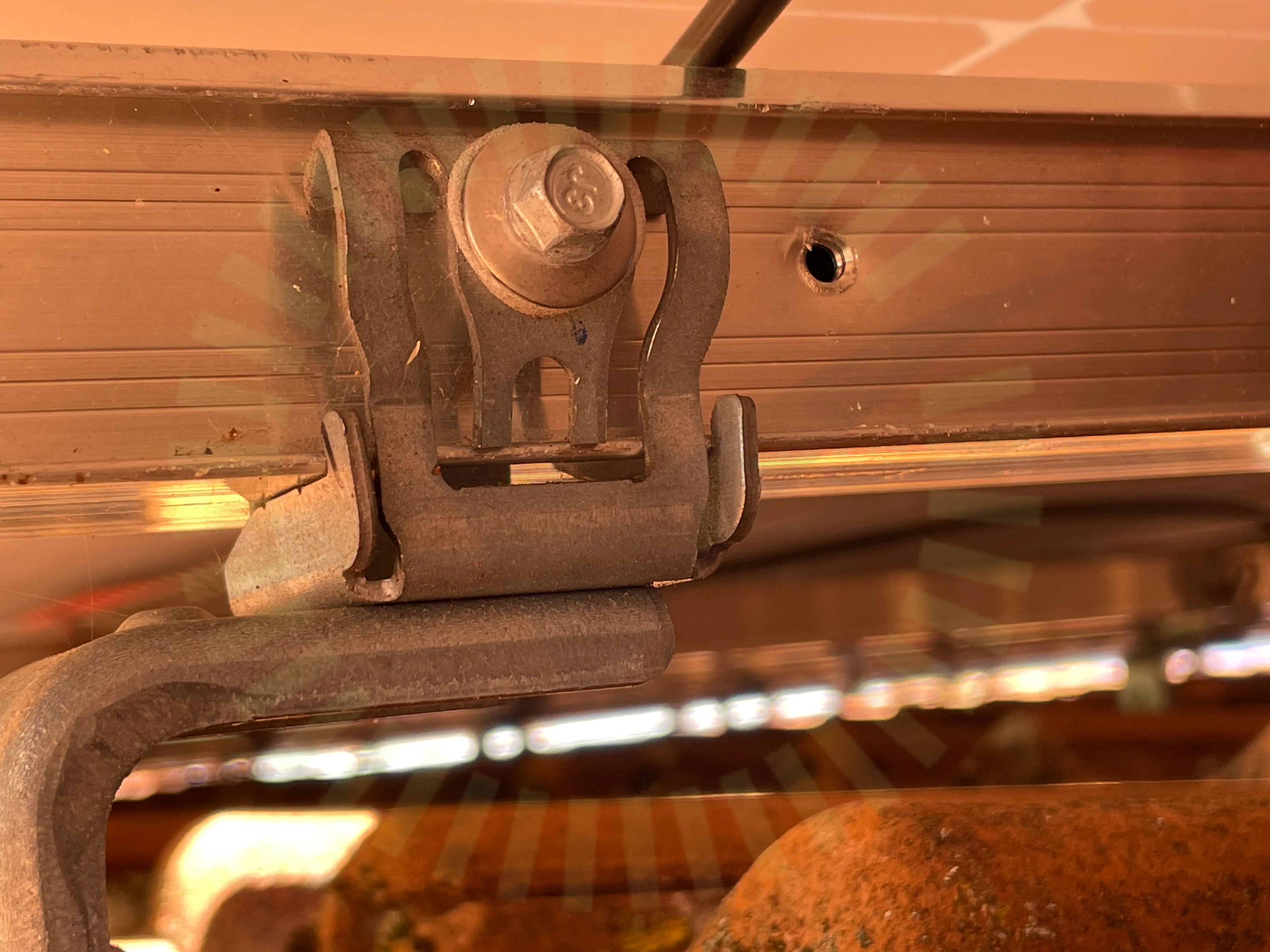

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

19/23
Främmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/9
PEN-ledare

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

8/9
BöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
