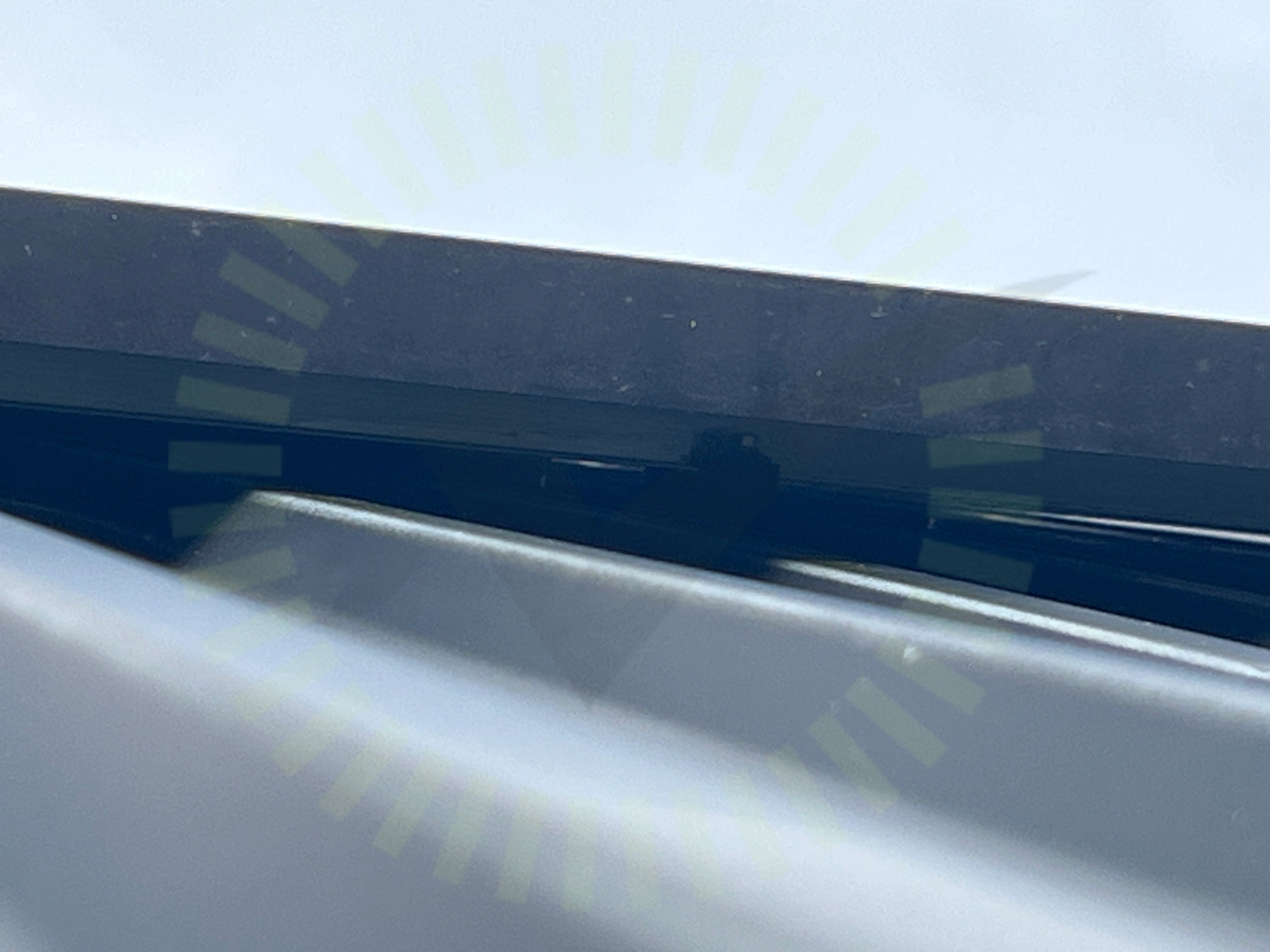

3.1 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
BasicRail Assembly EN V21 | 0823, Sida 12
Besiktningsrapport
8.6
Installation genom
Raymond
Datum
29 augusti 2024
Ort
Fjällbacka, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerRaymond/Sverigepanelen: Doubleglass 530W
MontagesystemK2: BasicRail
VäxelriktareSunGrow: SH15/20/25T
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
13/13Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Lantbruk, K2: BasicRail
Anmärkningar
4/273.2 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Fel antal paneler.
Tillverkarens montageanvisningar

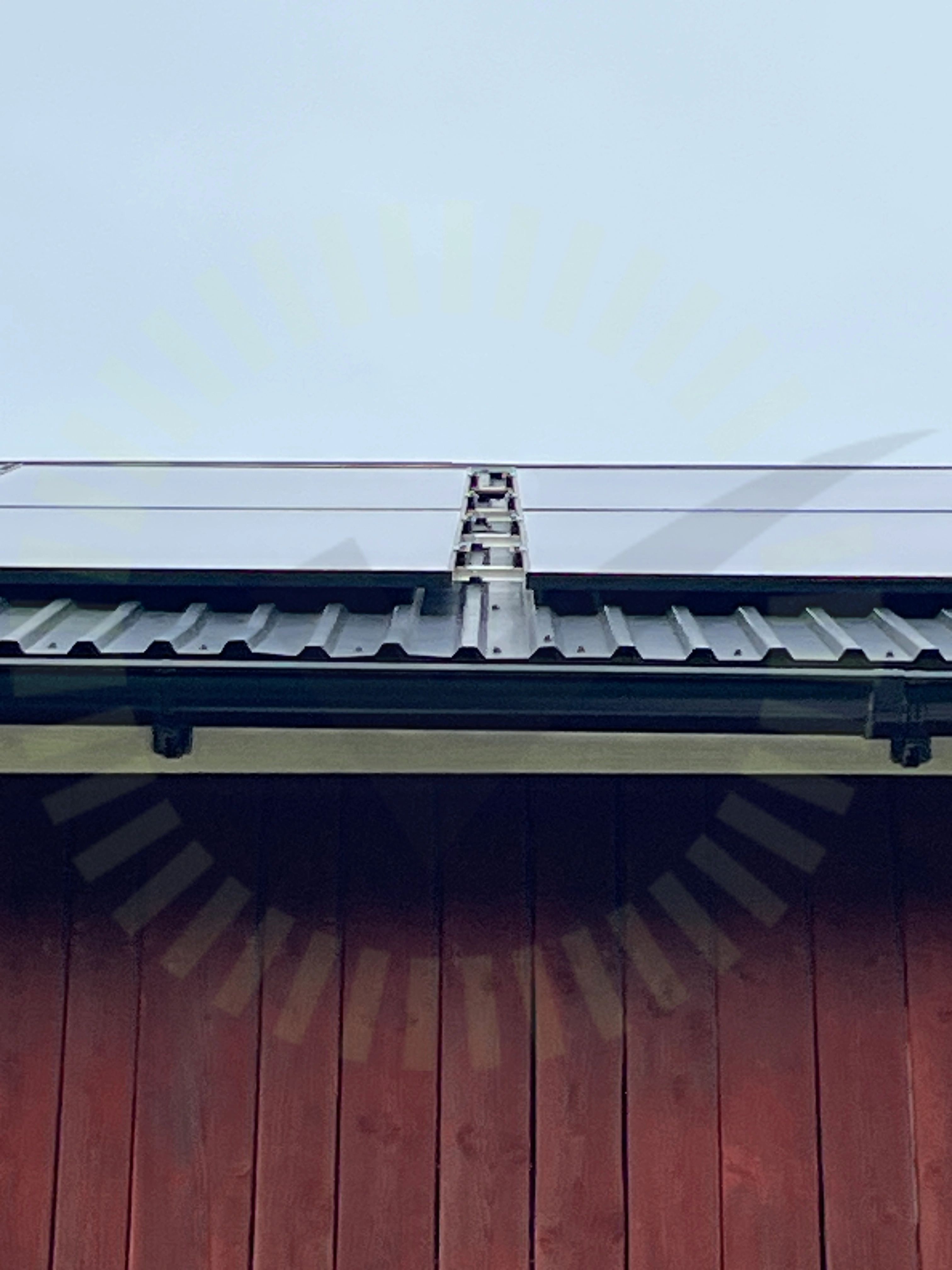

3.3 Termisk brytpunkt skenor
Inte godkändTermiskt brytpunkt är inte utförd på ett korrekt sätt.
BasicRail Assembly EN V21 | 0823, Sida 13

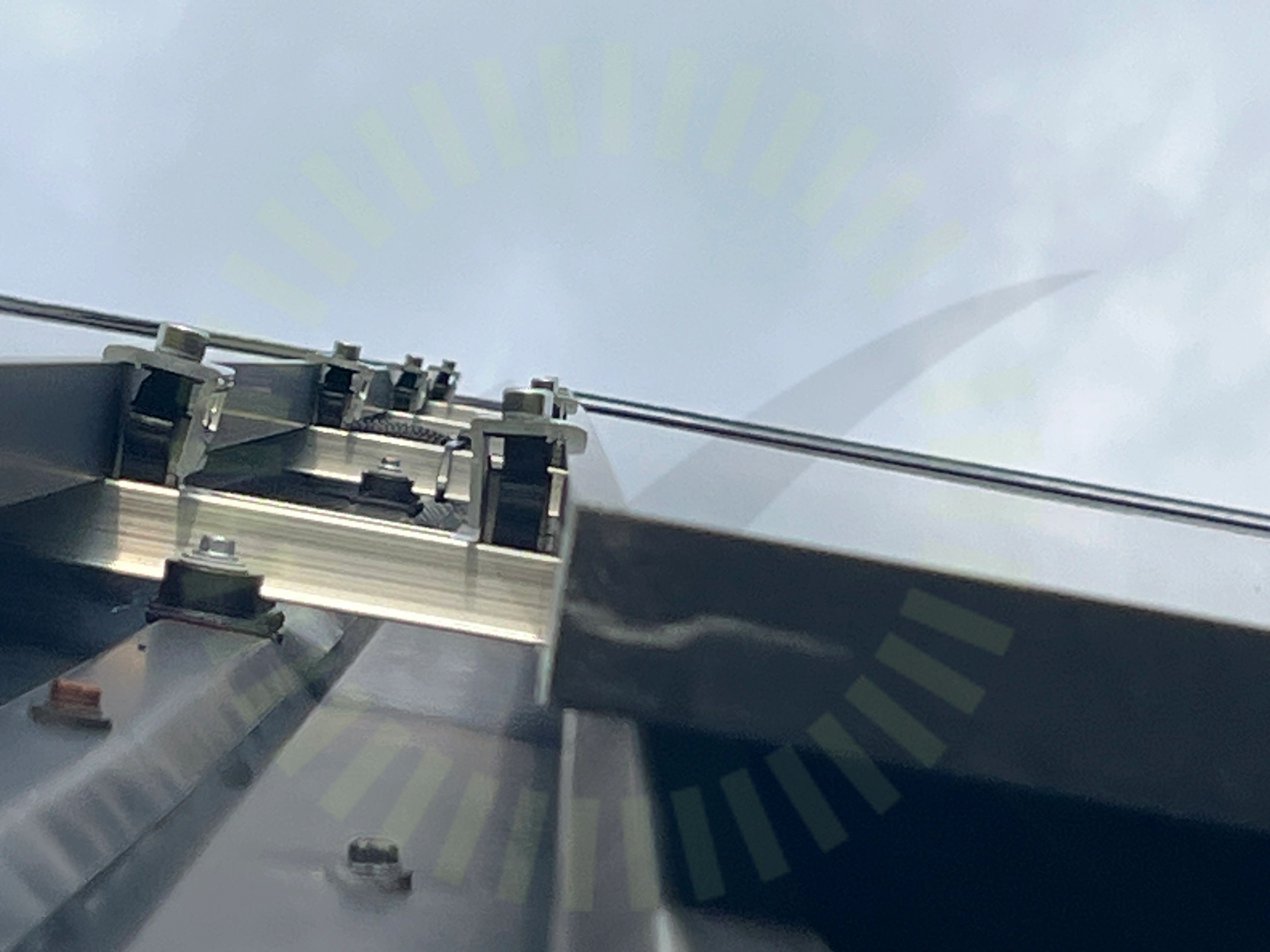

3.4 Ändklämmor
Inte godkändÄndklämmor är inte monterade emot panelens ram och överlappar därför inte tillräckligt på panelen.
Godkända kontrollpunkter
22/27Använd plåtskruvBredd av profiltoppenDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringPlåtens tjocklekPlåtinfästningSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSpeedLockTakgenomföringTakinformationTaklutningVäderbeständigt material
Ej tillgängligt vid besiktning
1/27Kabeluppfästning
Lantbruk, Lantbruk
Anmärkningar
2/12

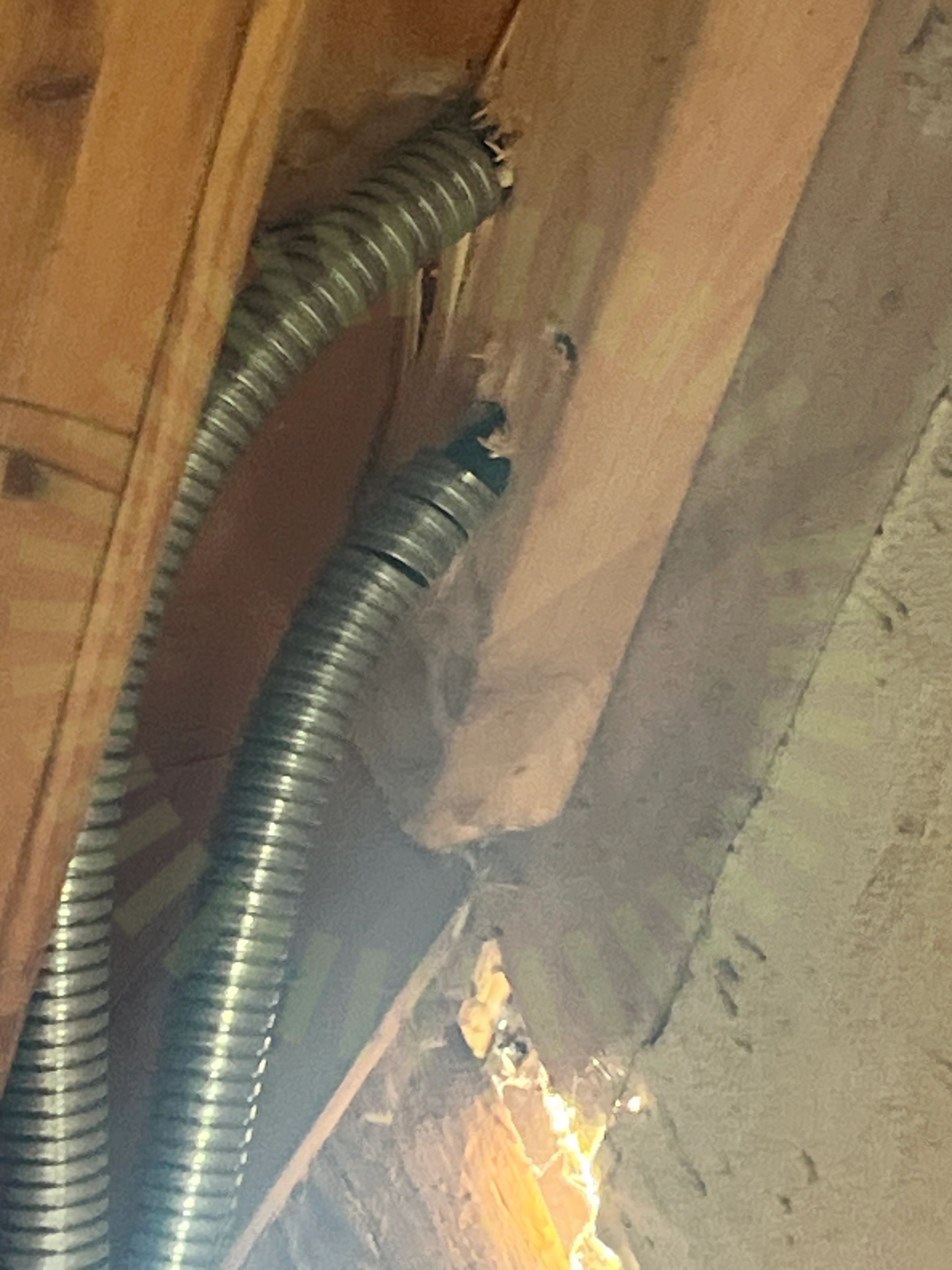

4.1 Skydd mot gnagare
Inte godkändKablage är inte gnagarsäkert förlagt.
Elinstallationer i lantbruk och hästverksamhet, Skydd mot gnagare 6.4

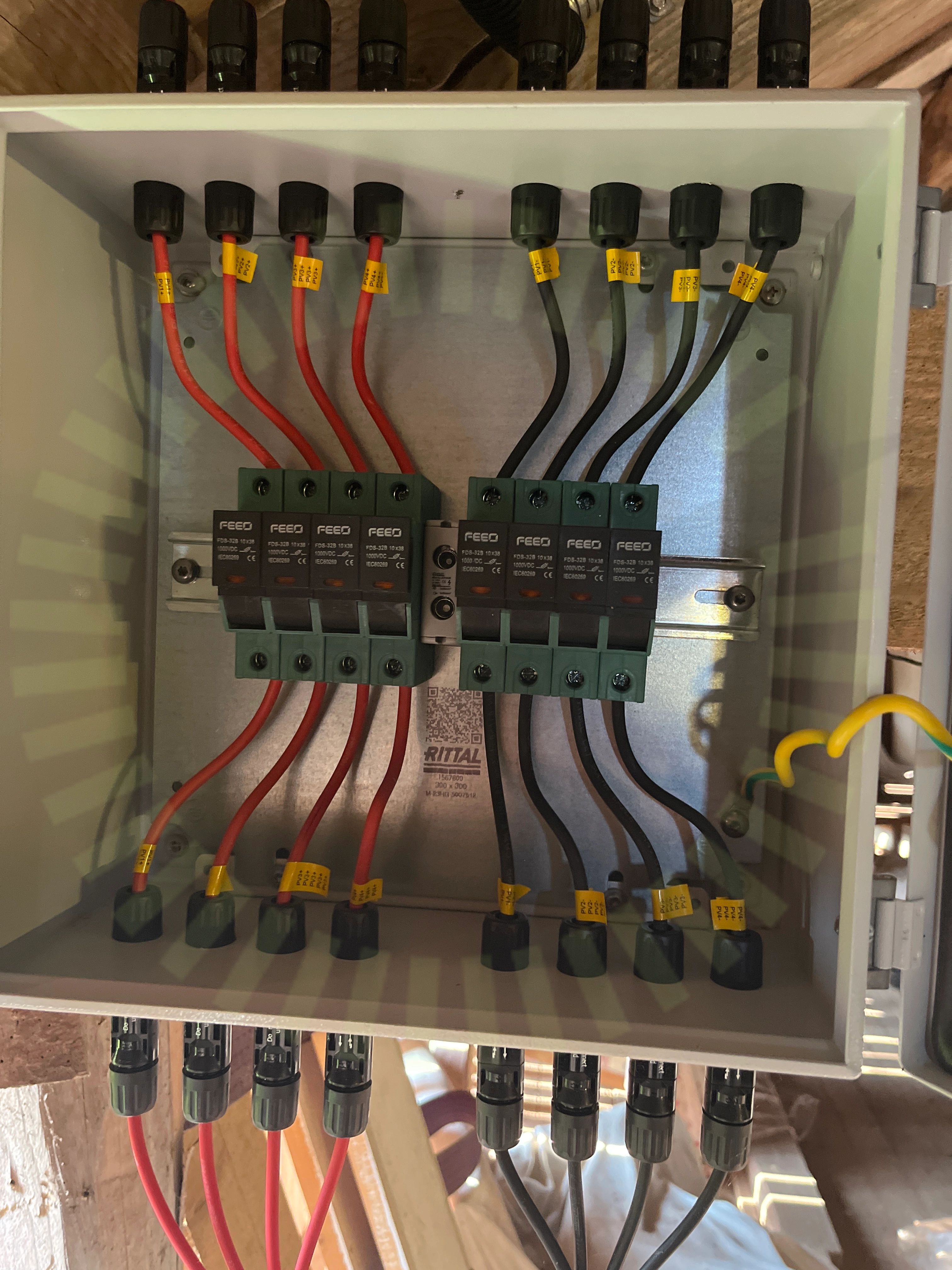

4.2 Överspänningsskydd DC
Inte godkändJord saknas till överspänningsskydd.
Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49
Godkända kontrollpunkter
10/12Byggnadens lastberäkningEventuell anslutningskabelFrånskiljareKopplingsutrustning (centraler) brandklassningKopplingsutrustning brandklassningLedningssystemMekaniskt skyddNormcentraler fasskenaPlacering av växelriktareÖverspänningsskydd AC
Lantbruk, Raymond/Sverigepanelen: Doubleglass 530W
Godkända kontrollpunkter
7/14DräneringshålKlämmornas placeringKlämmornas överlappningPanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
7/14Förbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradiePanelkablaget böjradieStress på kontakterSträngförläggning
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Anmärkningar
1/7

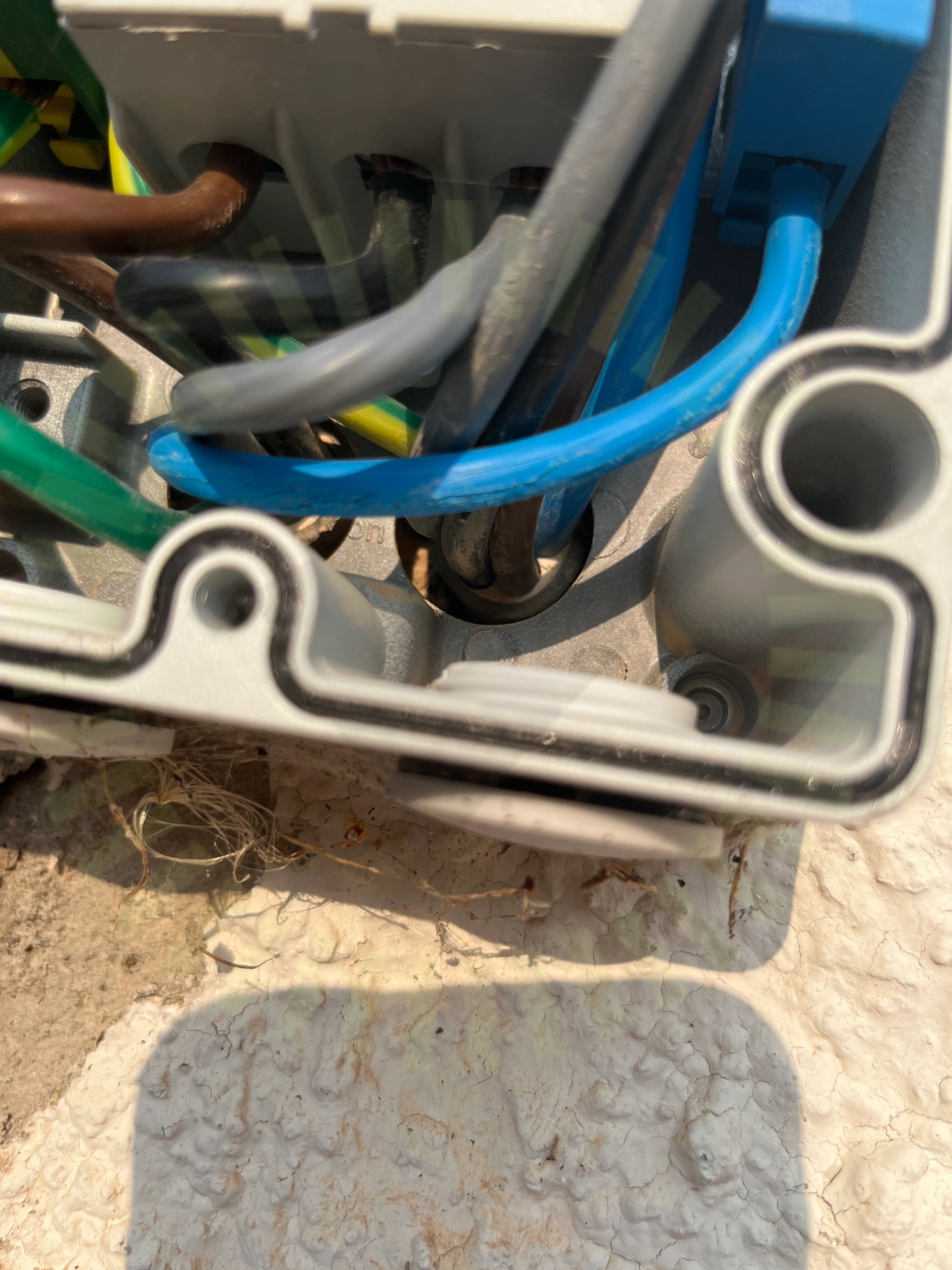

7.1 Kabelinföringar
Inte godkändHålet är inte tätat.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Anmärkningar
1/7
8.1 Fasskena
Inte godkändFasskenan är inte petsäkrad.
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

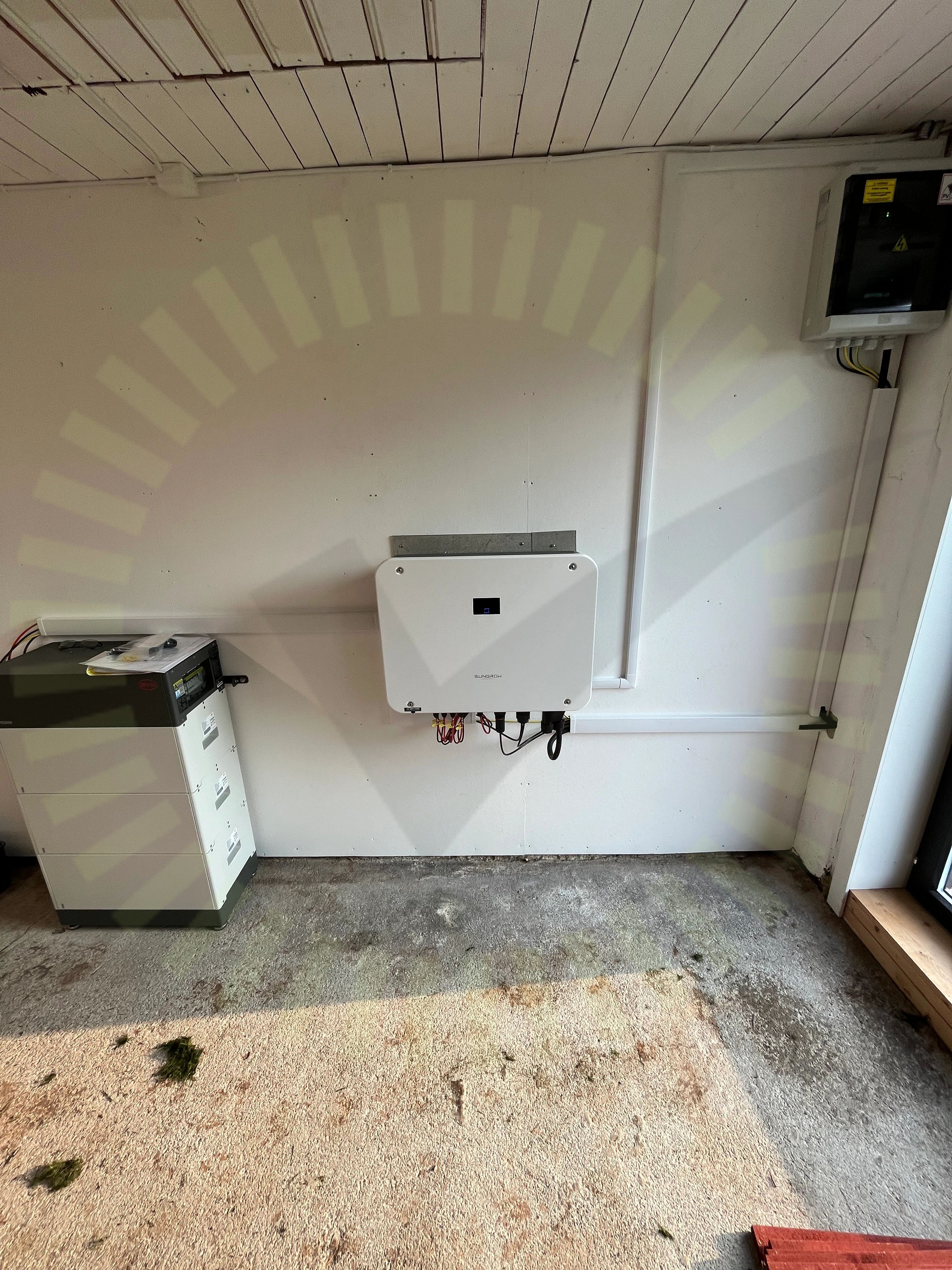

9.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
3/36

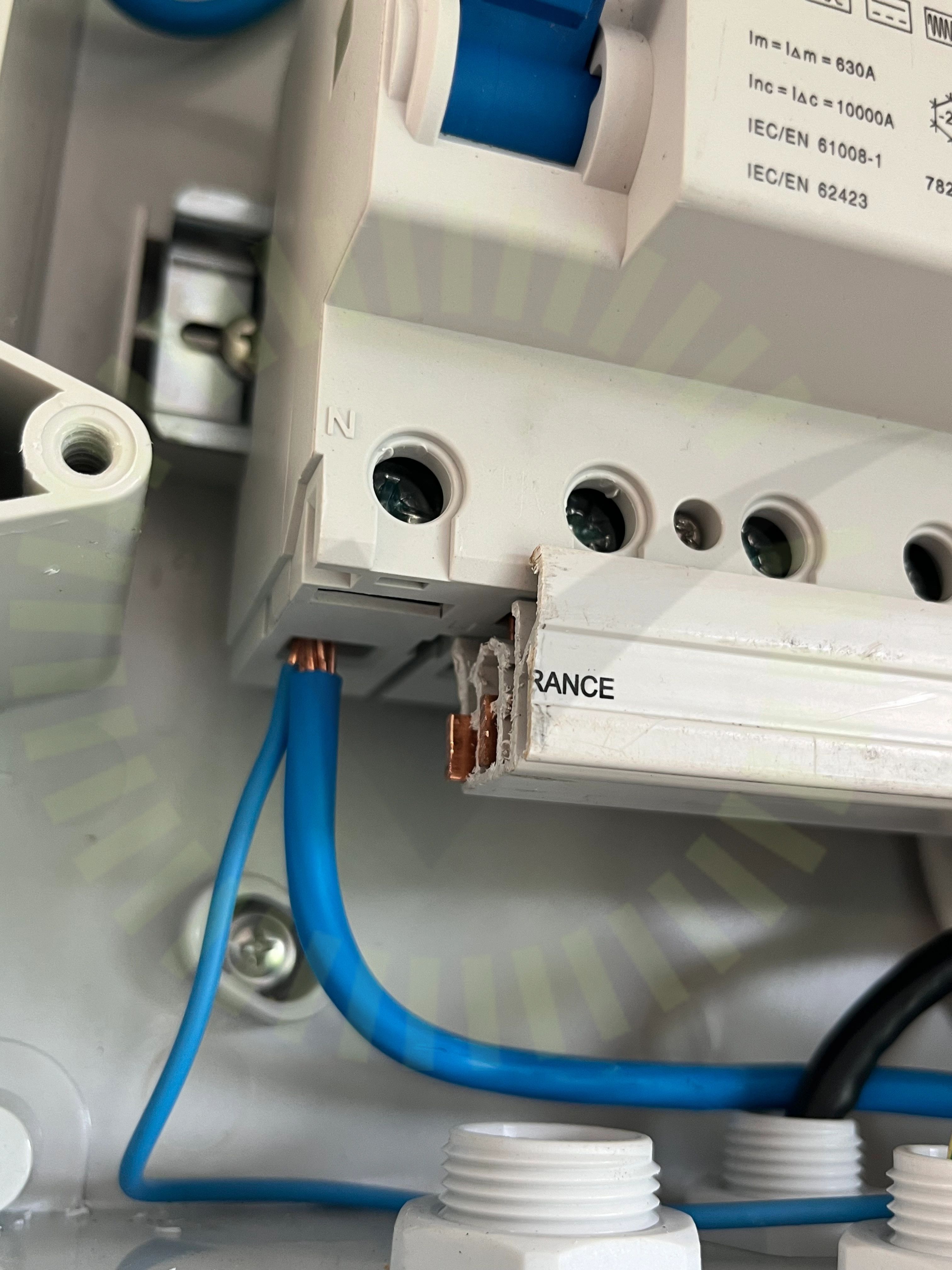

10.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)

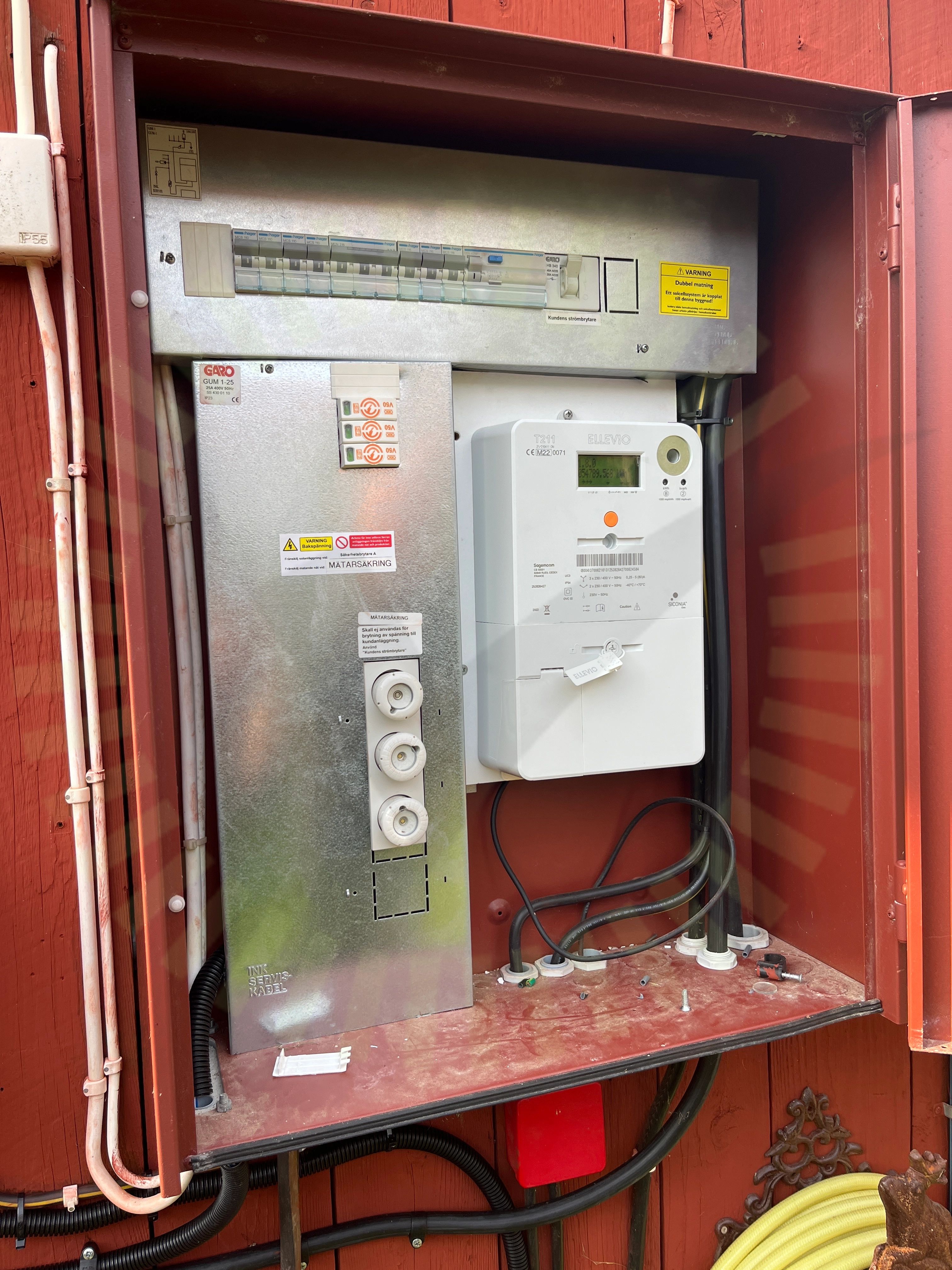

10.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

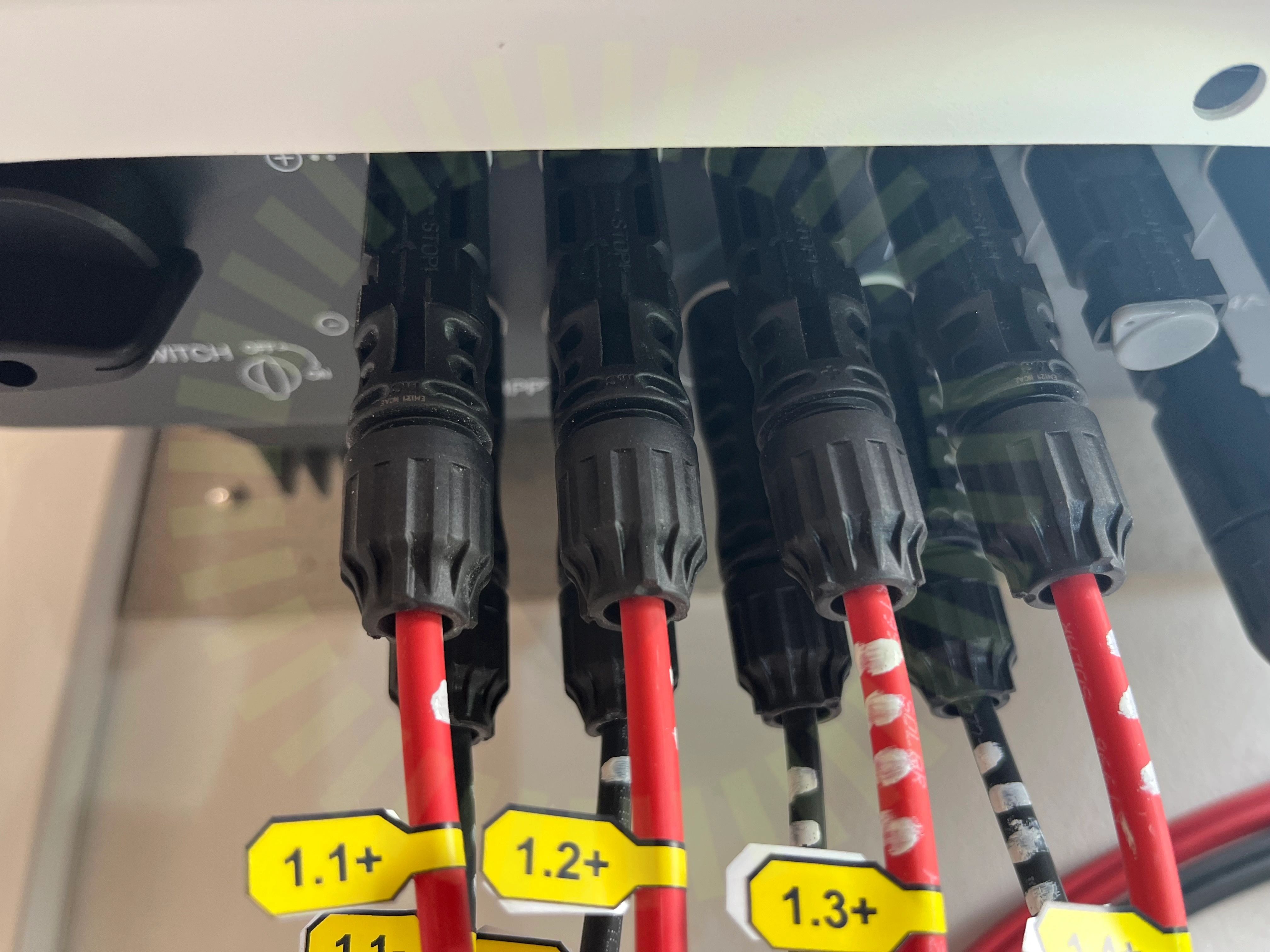

10.3 DC Kontakter
Inte godkändKontakter avviker från anvisningar.
Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver11-202305, Sida 53
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
