Besiktningsrapport
9.3
Installation genom
1KOMMA5°
Datum
22 december 2023
Ort
Malmö, Skåne län
Ändklämmor
Mittklämmor
Kabeluppfästning
94% godkända
6% ej godkända
Om installationen
Paneler
Jinko:Tiger Neo N-type 54HL4-B 400-420W
Montagesystem
ESDEC Lutande Panntak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Säkerhetsbrytare DC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Godkända kontrollpunkter
12/12
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Kablage
Kontakter
Rakt stående
Skador
Smart Power Sensor
Utrymme
Väderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Rakt monterad
Tak 1, ESDEC Lutande Panntak
Anmärkningar
4/27
4.1 Kabeluppfästning
Inte godkänd
Kablage hänger så det kan dras med av snö.
SS 436 40 00 (712.521.101 och 522.8.4)

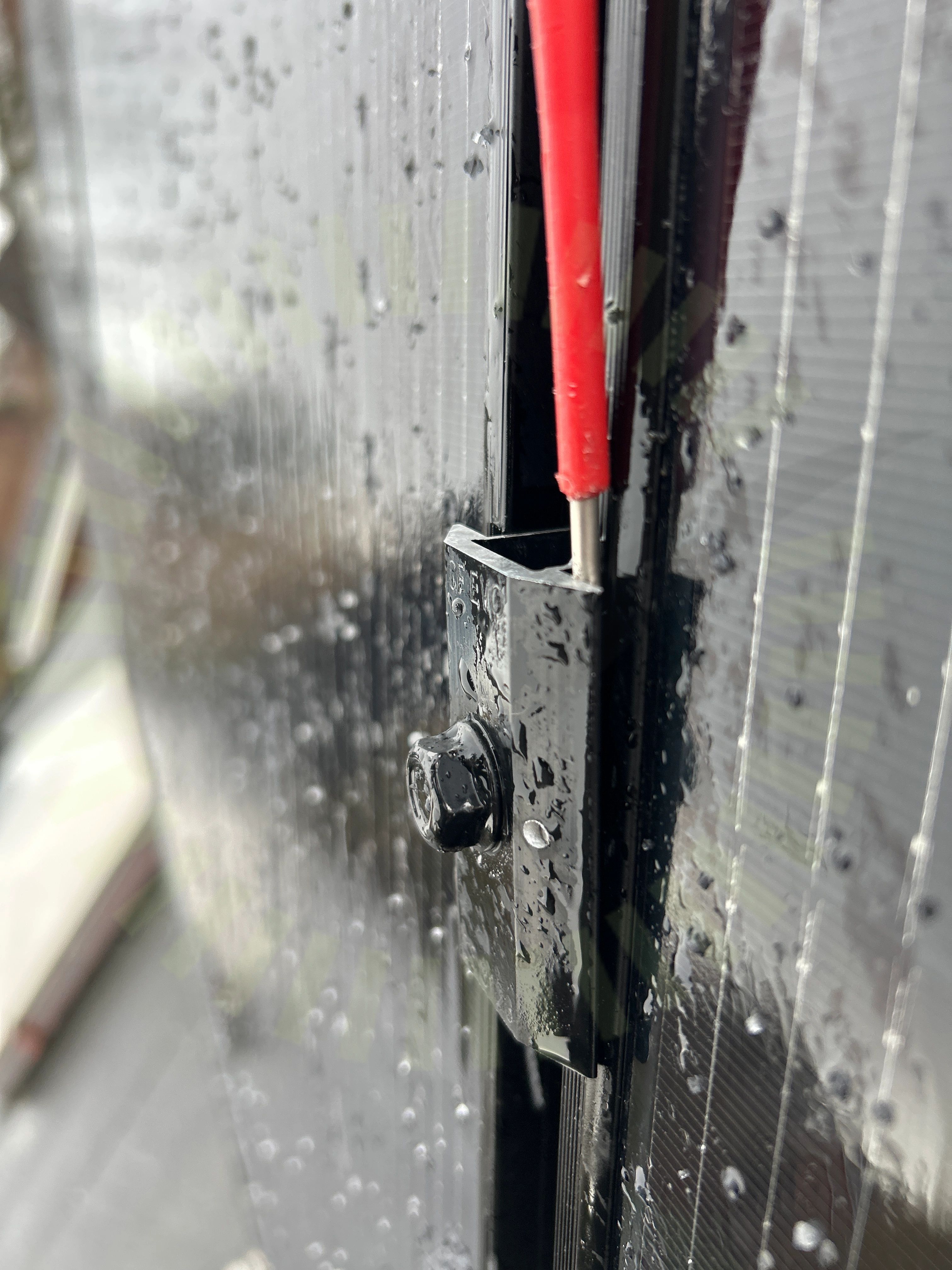

4.2 Mittklämmor
Inte godkänd
Mittfäste är löst.
4.3 Säkerhetsavstånd
Inte godkänd
Paneler är monterade för nära takets kant, hänger över ränndal.
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

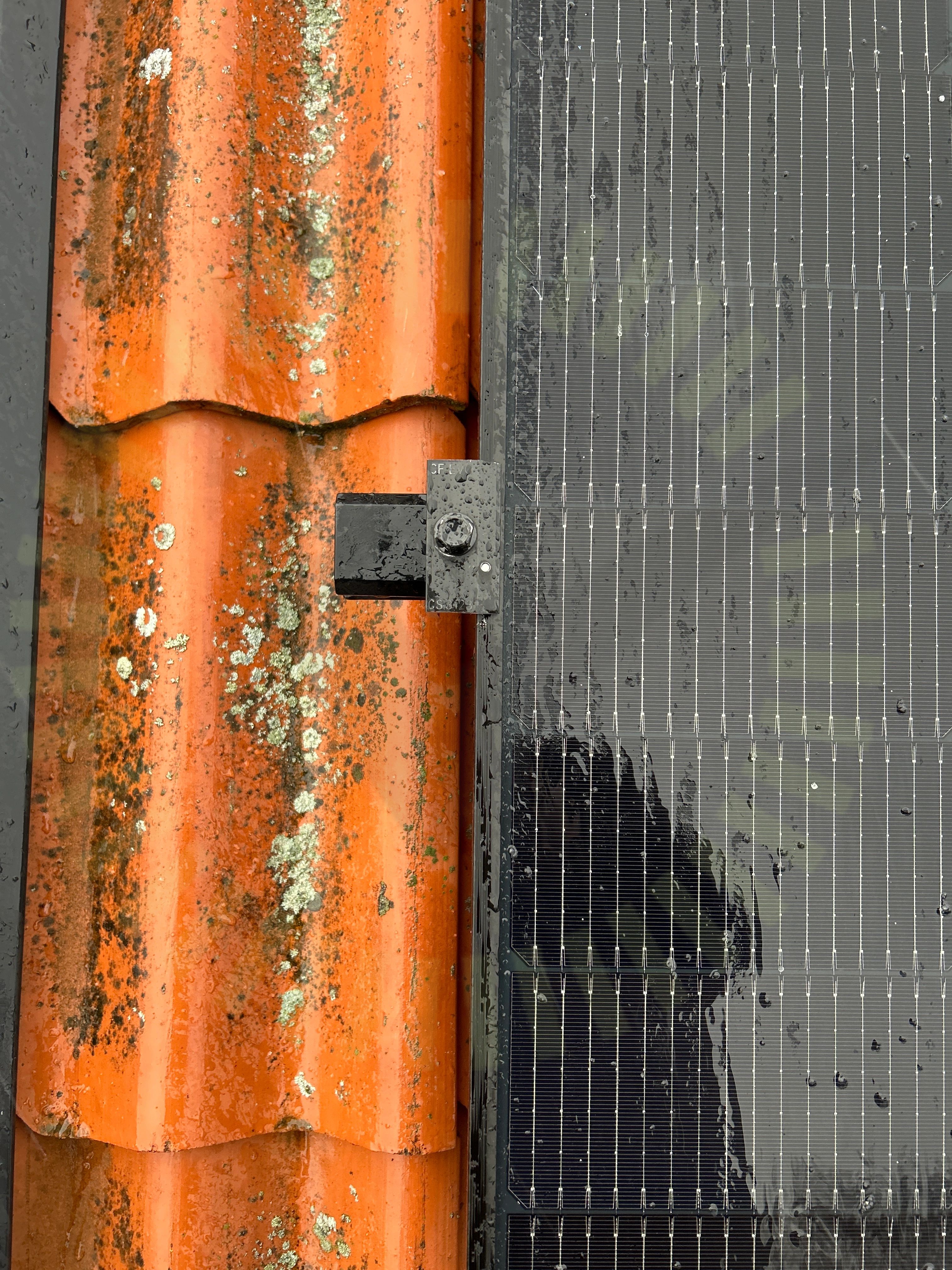

4.4 Ändklämmor
Inte godkänd
Ändklämma sitter lös.
Godkända kontrollpunkter
23/27
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans dräneringskanal
Klämmans placering i skena
Läktinfästning
Panelramens höjd
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takets lutning
Takgenomföring
Takkrokarnas CC
Takkrokens höjdjustering
Termisk brytpunkt skenor
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W
Godkända kontrollpunkter
14/15
Avstånd till havet
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/15
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/33
7.1 DC Kontakter anslutning
Inte godkänd
Kontakter har varit bottnade. Packningar är skadade. Behöver ersättas.
Godkända kontrollpunkter
32/33
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Märkning
PEN
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
