1.1 Strängschema
Inte godkändSträngschema anger fel panel. Aiko sitter på taket. DMEGC dokument är också en del av dokumentationen trotts att det är en annan tillverkare.
Besiktningsrapport
9.5
Installation genom
Nova Solar
Datum
19 februari 2026
Ort
Laholm, Hallands län
94% godkända6% ej godkända
Om installationen
PanelerAIKO: MAH60Db
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Villa: AIKO: MAH60Db
Anmärkningar
2/16
5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
AIKO PV Module Installation Manual Dual Glass Module, version 202502 sid 18.

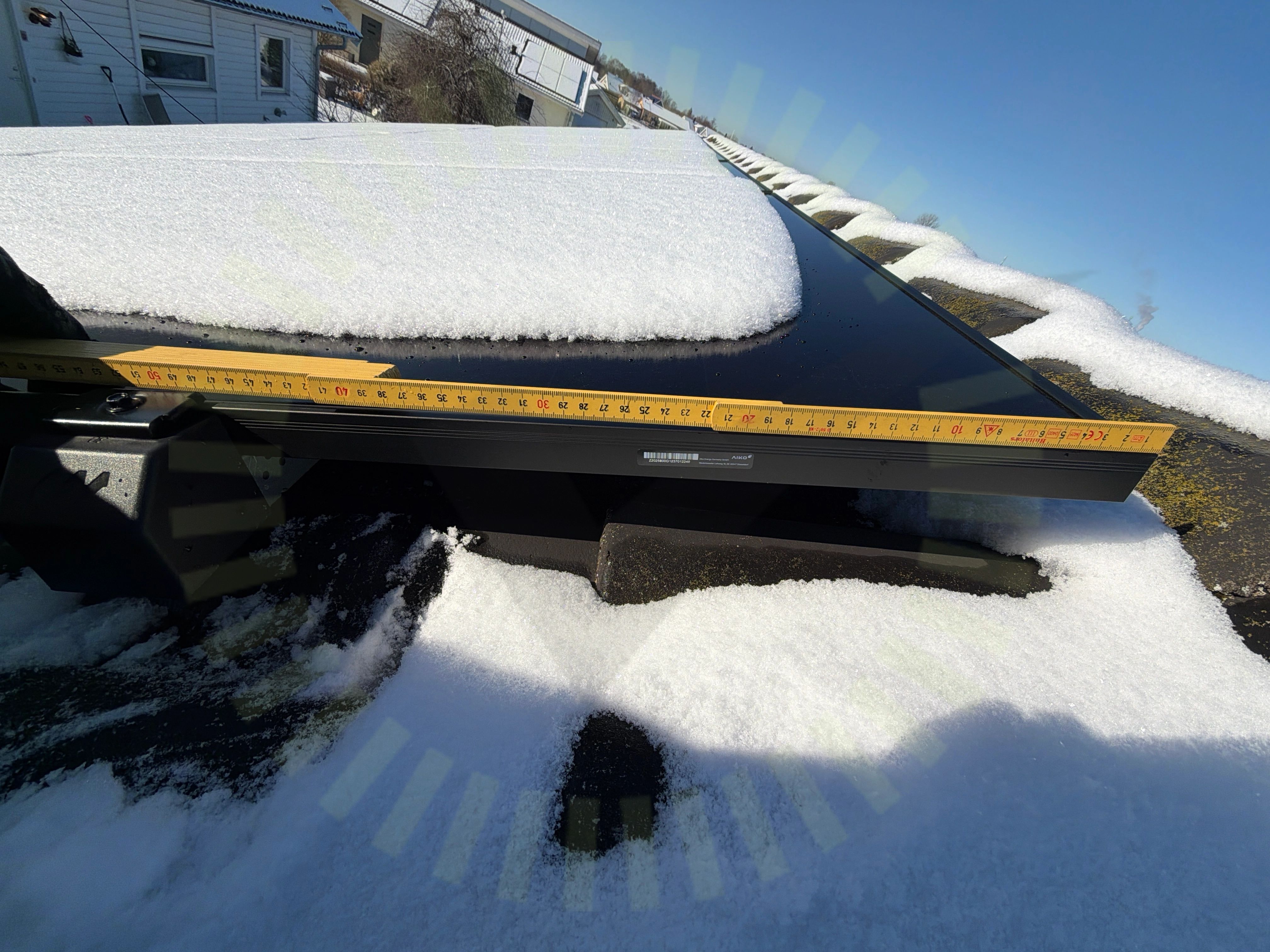

5.2 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 17.
Godkända kontrollpunkter
14/16Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Villa: Nordmount Panntak: Bärläkt
Anmärkningar
4/25

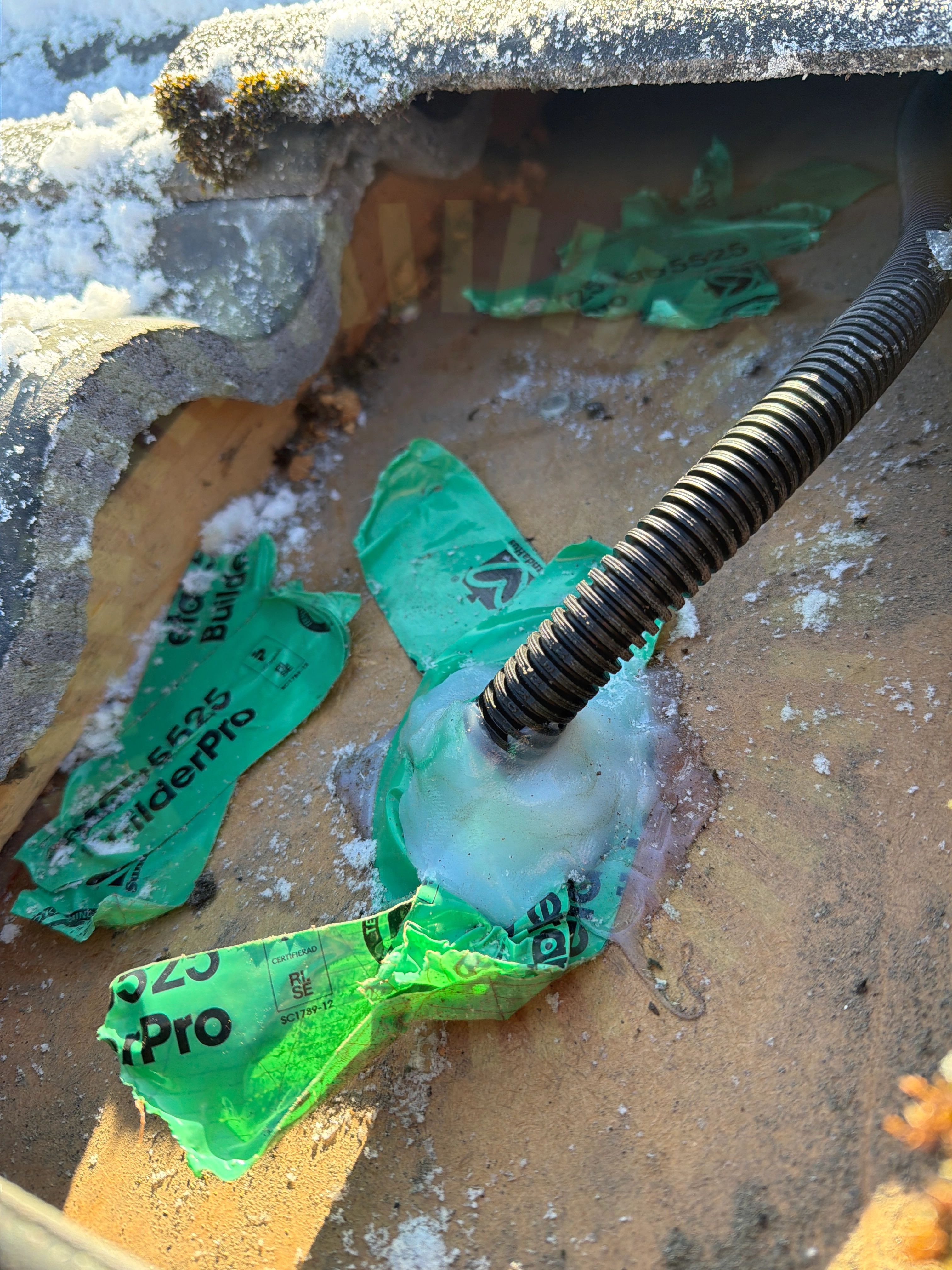

6.1 Skador
Inte godkändTvå hål har gjorts i masonit som det sen lagts tejp över. Tejpen har redan delvis släppt

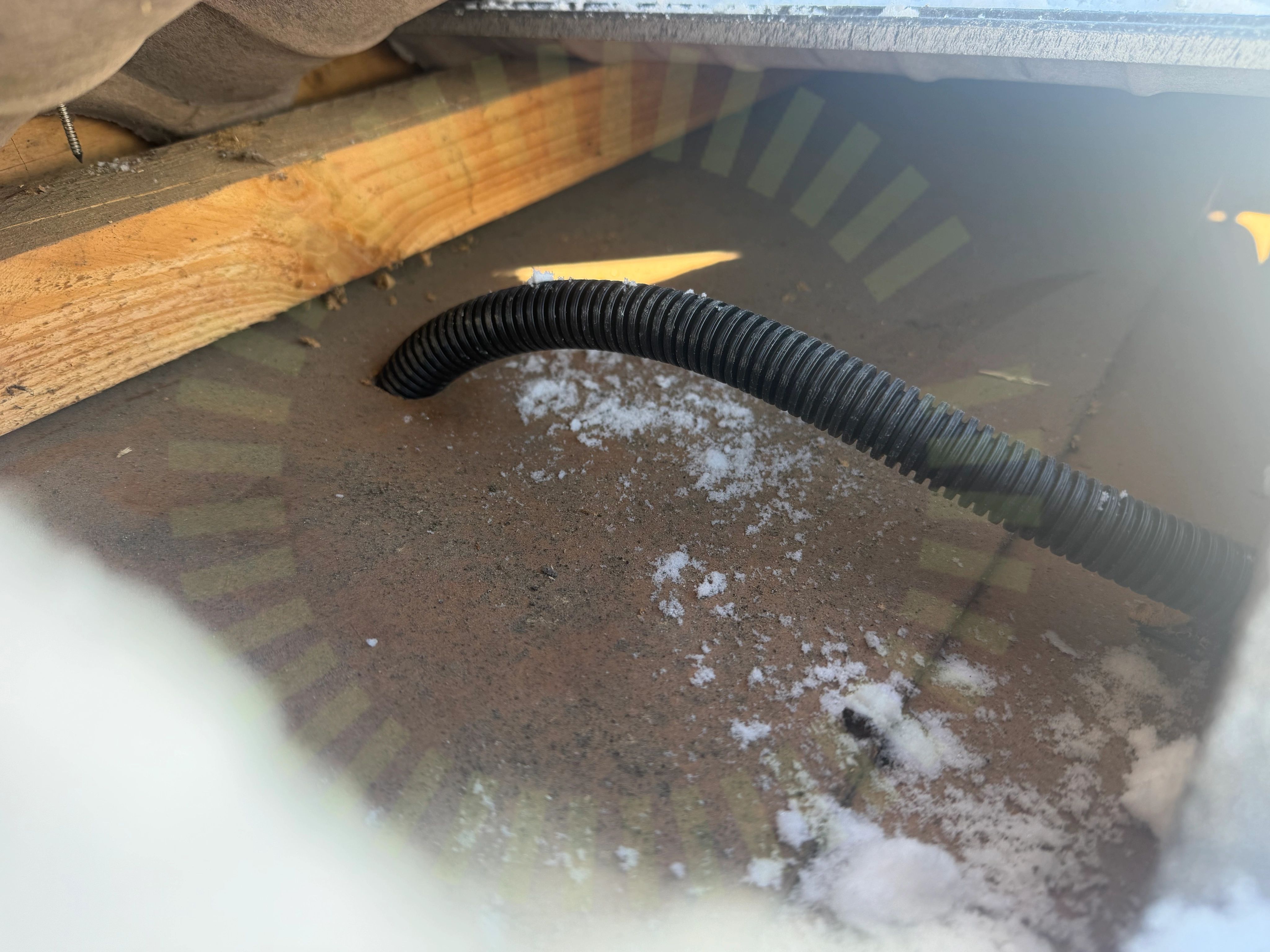

6.2 Takgenomföring
Inte godkändTakgenomföringar är inte fackmässigt utförda.

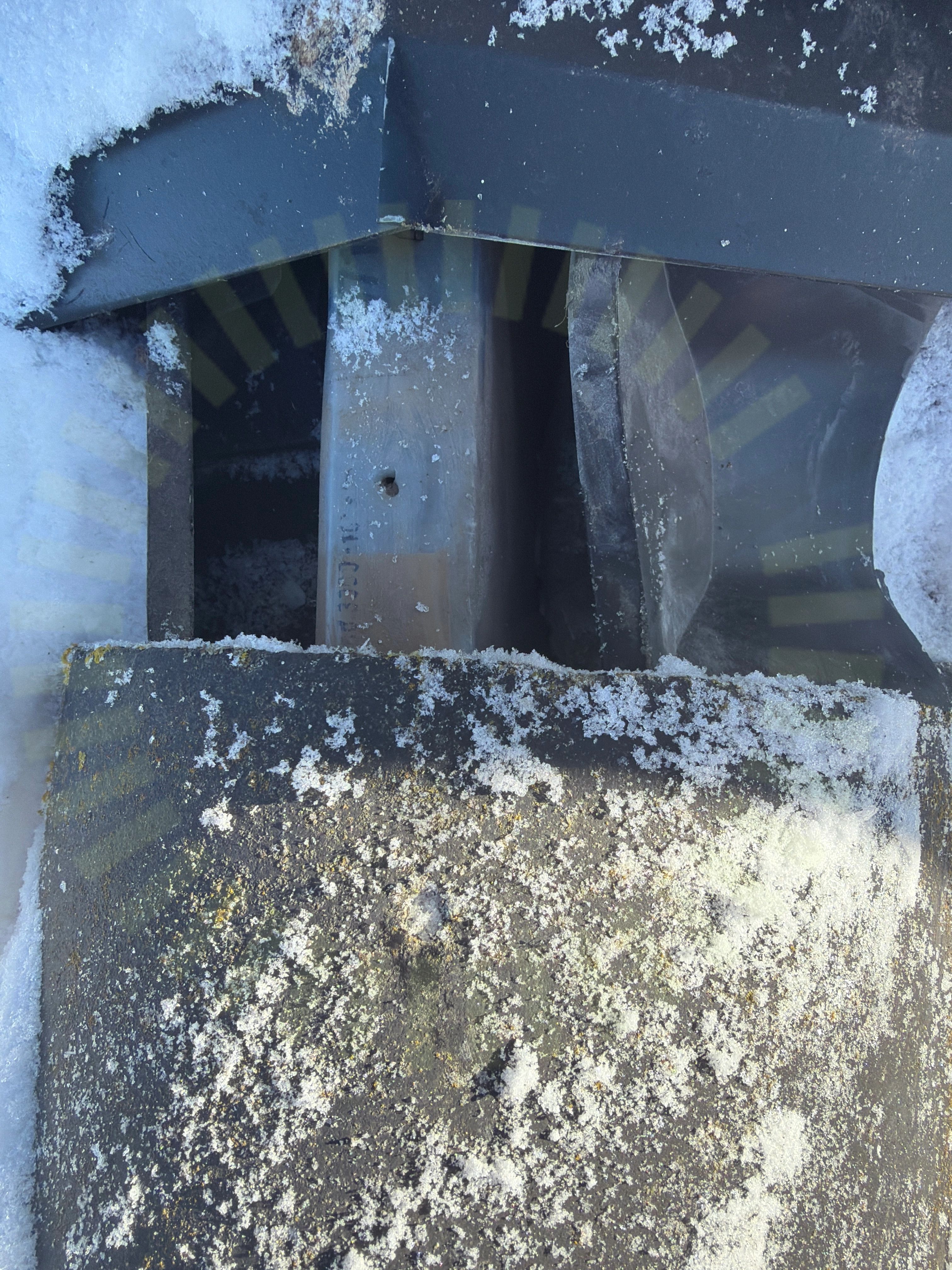

6.3 Takpannor
Inte godkändNockpanna är lös där kabeln går från ena taket till den andra. Hål från skruv eller spik finns, nockpannan har tidigare suttit fast.
6.4 Ändklämmor
Inte godkändÄndkoppar för klämmorna sitter lösa. Klämmorna har inget stöd mot ändkoppen.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
21/25Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLiggande skenorLäktinfästningMittklämmorShimsSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Växelriktare
Godkända kontrollpunkter
35/35AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
