Besiktningsrapport

9.1

Installation genom

Takkraft

Datum

24 maj 2023

Ort

Älta, Stockholms län

Säkerhetsavstånd

Kabeluppfästning

Kopplingslåda

Kontakter

91% godkända9% ej godkända

Om installationen

PanelerDenim U M3B 410 BTG 108H

MontagesystemMAFI: Roof Tile Bracket Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim U M3B 410 BTG 108H

Anmärkningar

1/13

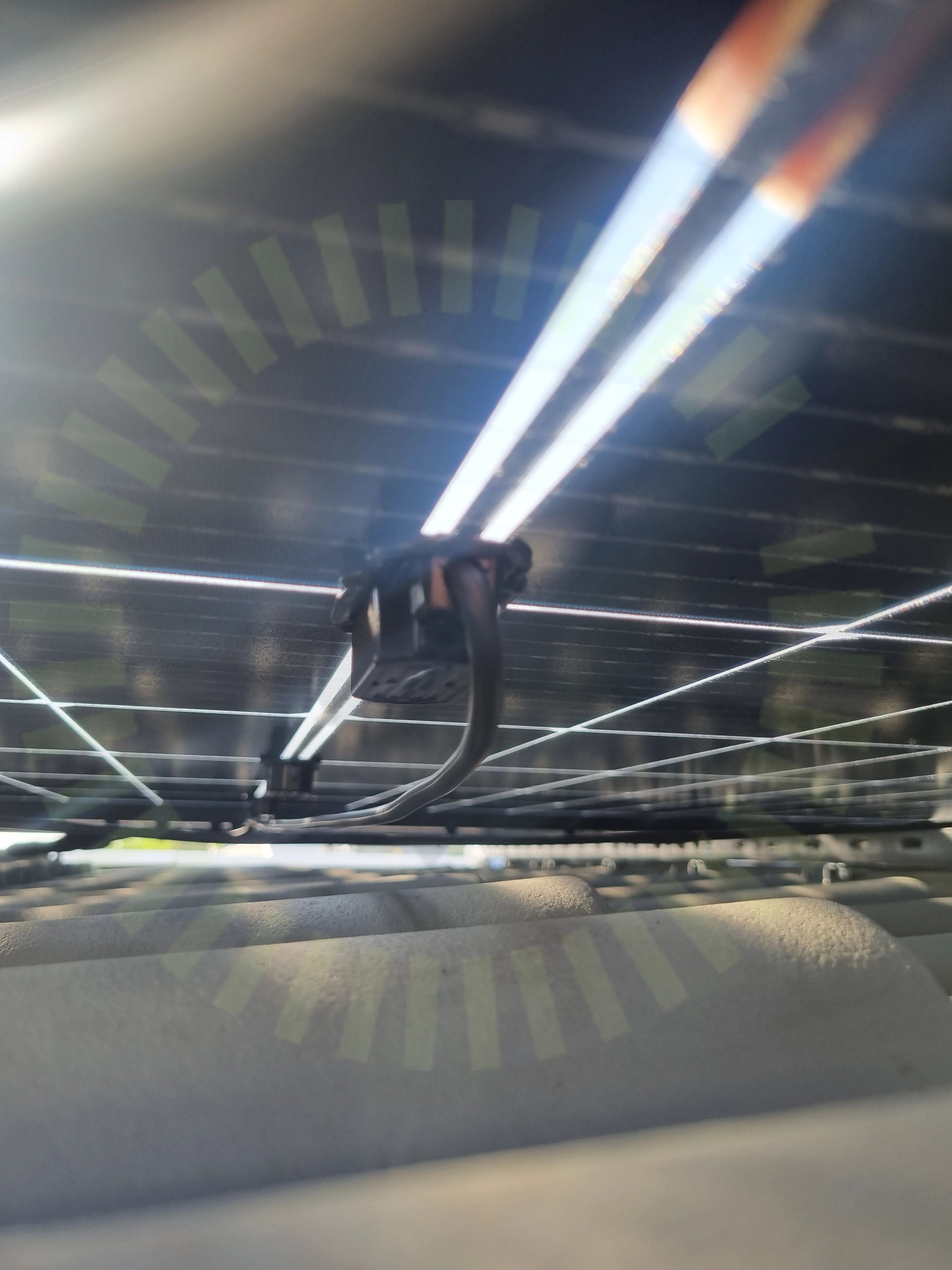

1.1 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Godkända kontrollpunkter

11/13

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/13

Strängförläggning

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

2/41

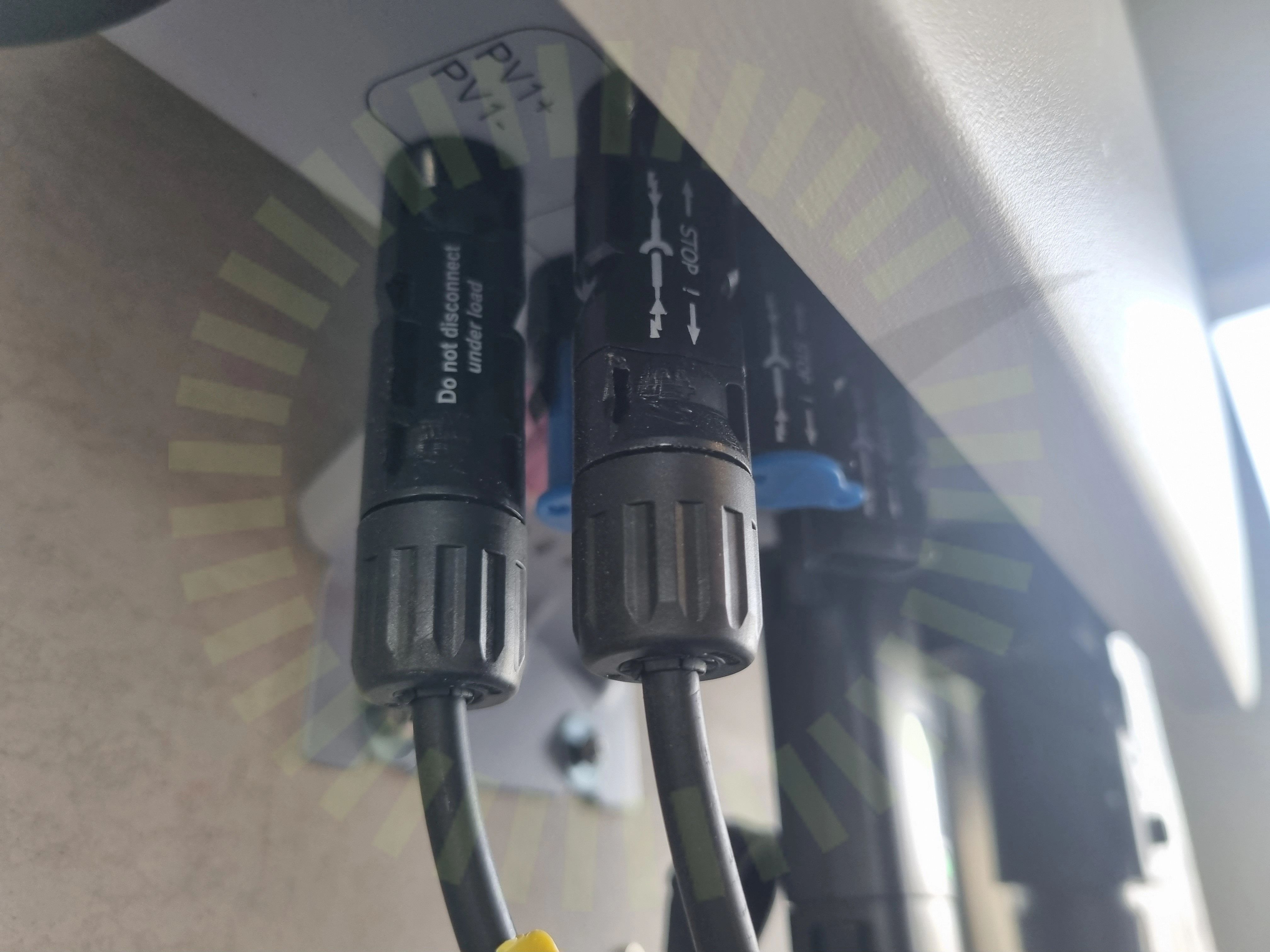

2.1 Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar. Kontakter är bottnade

MA711 (se_en) Monteringsanvisningar

2.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

39/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

5/22

3.1 Heavy Brackets

Inte godkänd

Lastberäkning saknas, enbart läktinfästningar använda. Lastberäkning att kontrollera mot om heavy duty krok behövs är inte tillgänglig.

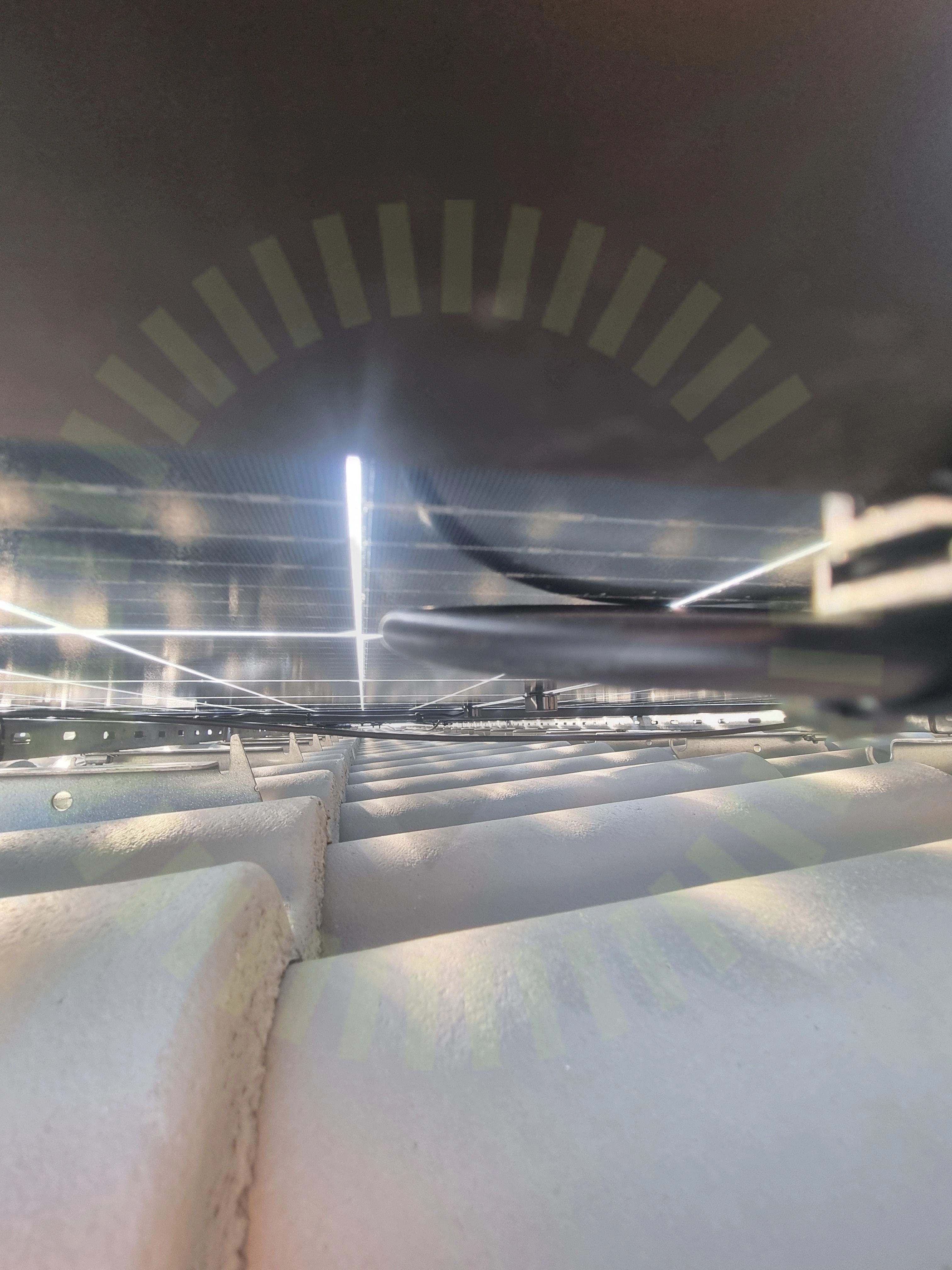

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablage draget långt mellan skenor utan att vara fastsatt.

SS 436 40 00 (712.521.101 och 522.8.4)

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

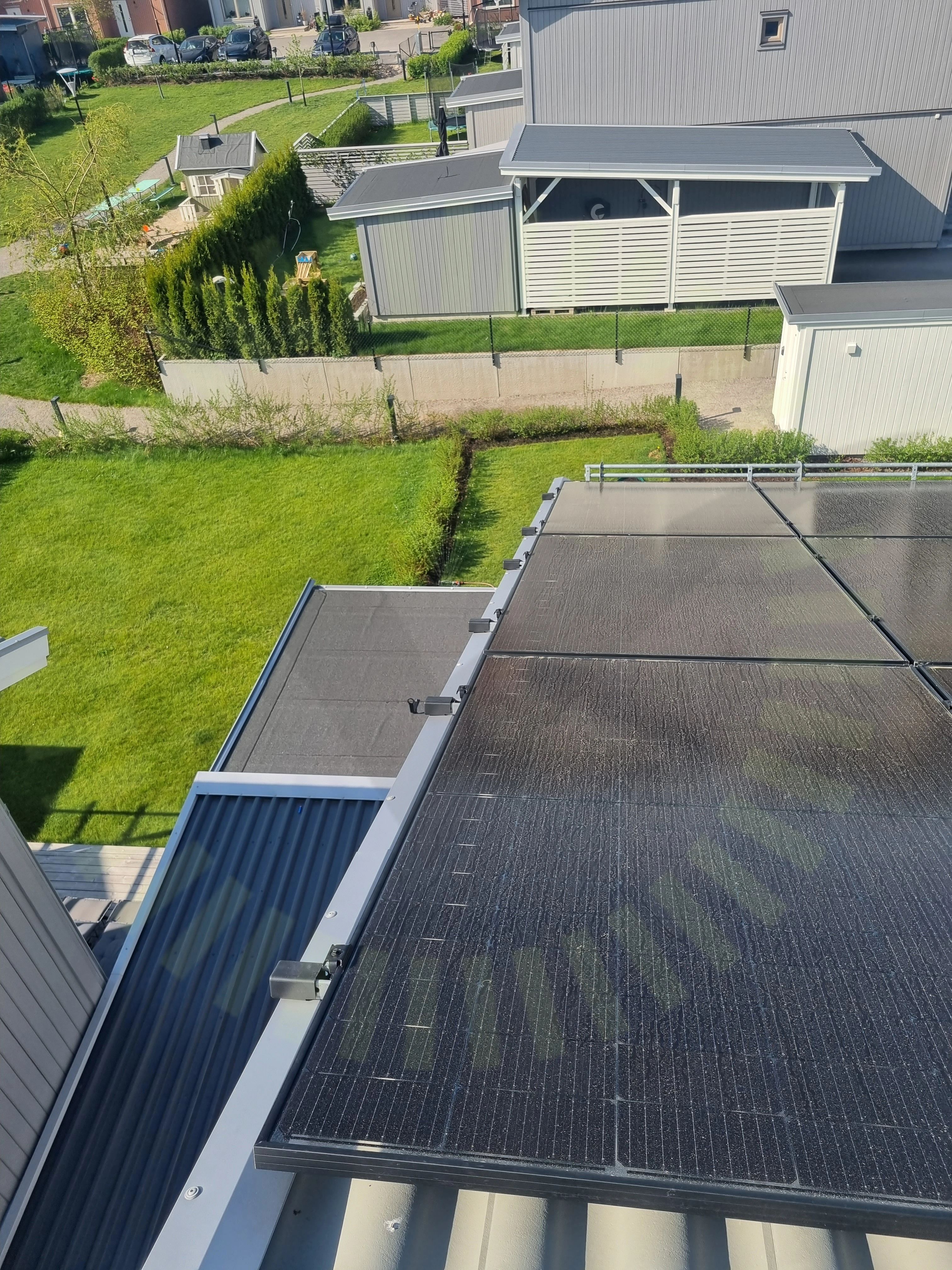

3.4 Säkerhetsavstånd

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera mot är inte tillgängligt.

3.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas uppmätt cc mått 250mm

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/22

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
