Besiktningsrapport

8.3

Installation genom

Skandica Solar

Datum

29 juni 2023

Ort

TORSLANDA, Västra Götalands län

Jordning av chassi

Kopplingslåda

Skadat kablage

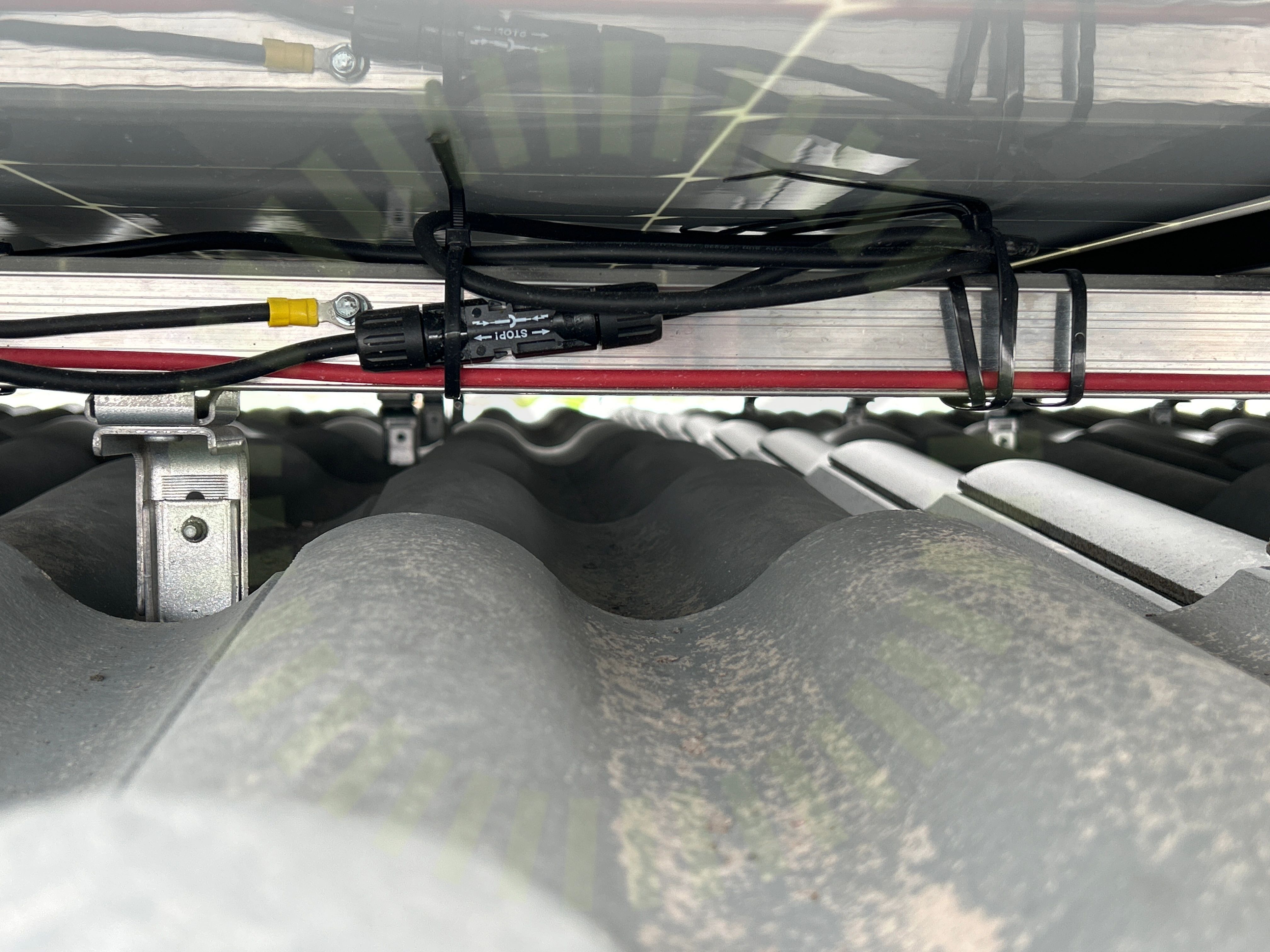

+ 4

86% godkända14% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

2/27

1.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

1.2 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt mått 75cm cc

Snö- och vindlastberäkning

Godkända kontrollpunkter

24/27

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Longi: LR5-54HPB 390-410M

Anmärkningar

3/16

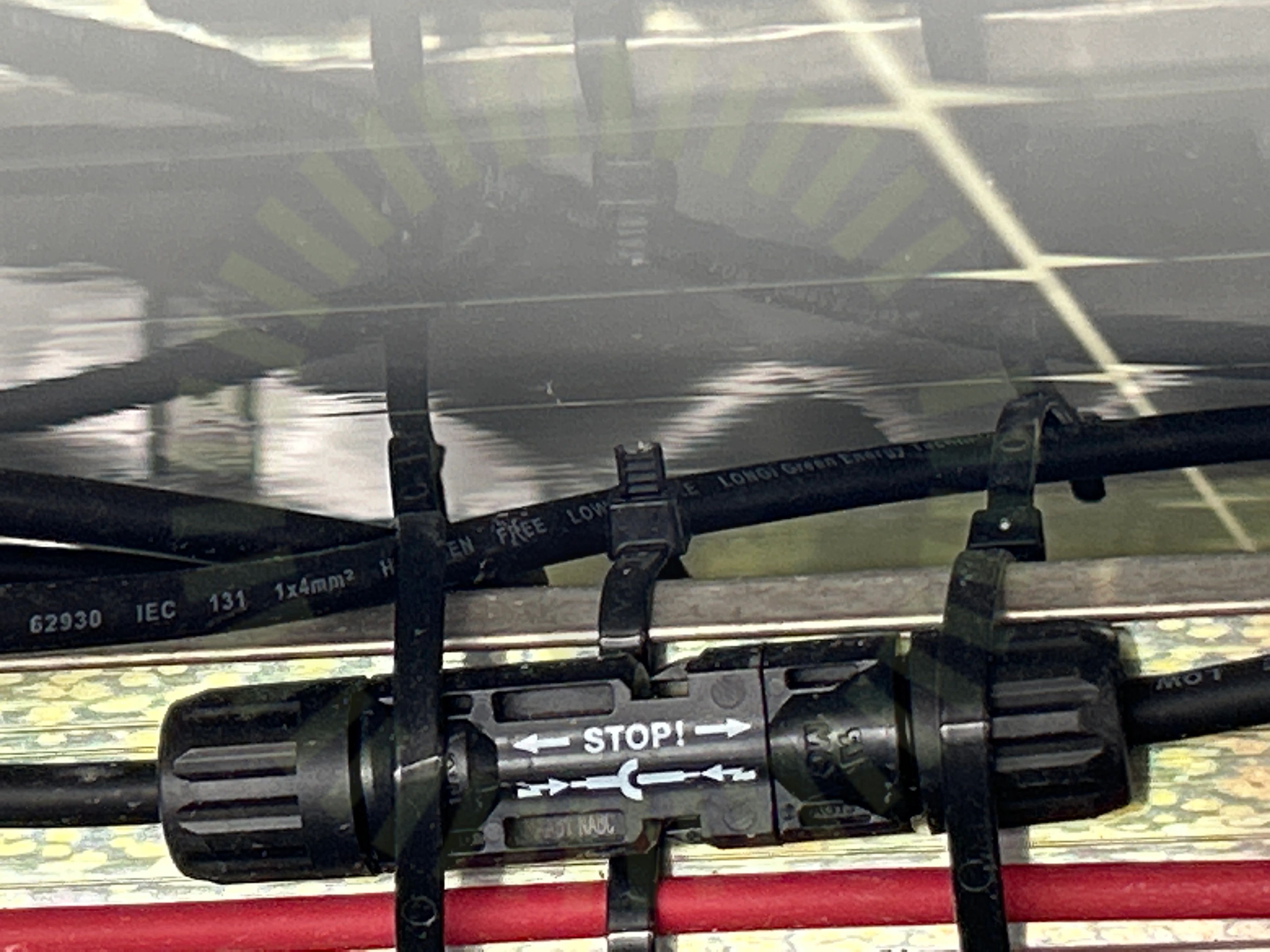

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Vassa avklippta stripes ligger emot bakstycket.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

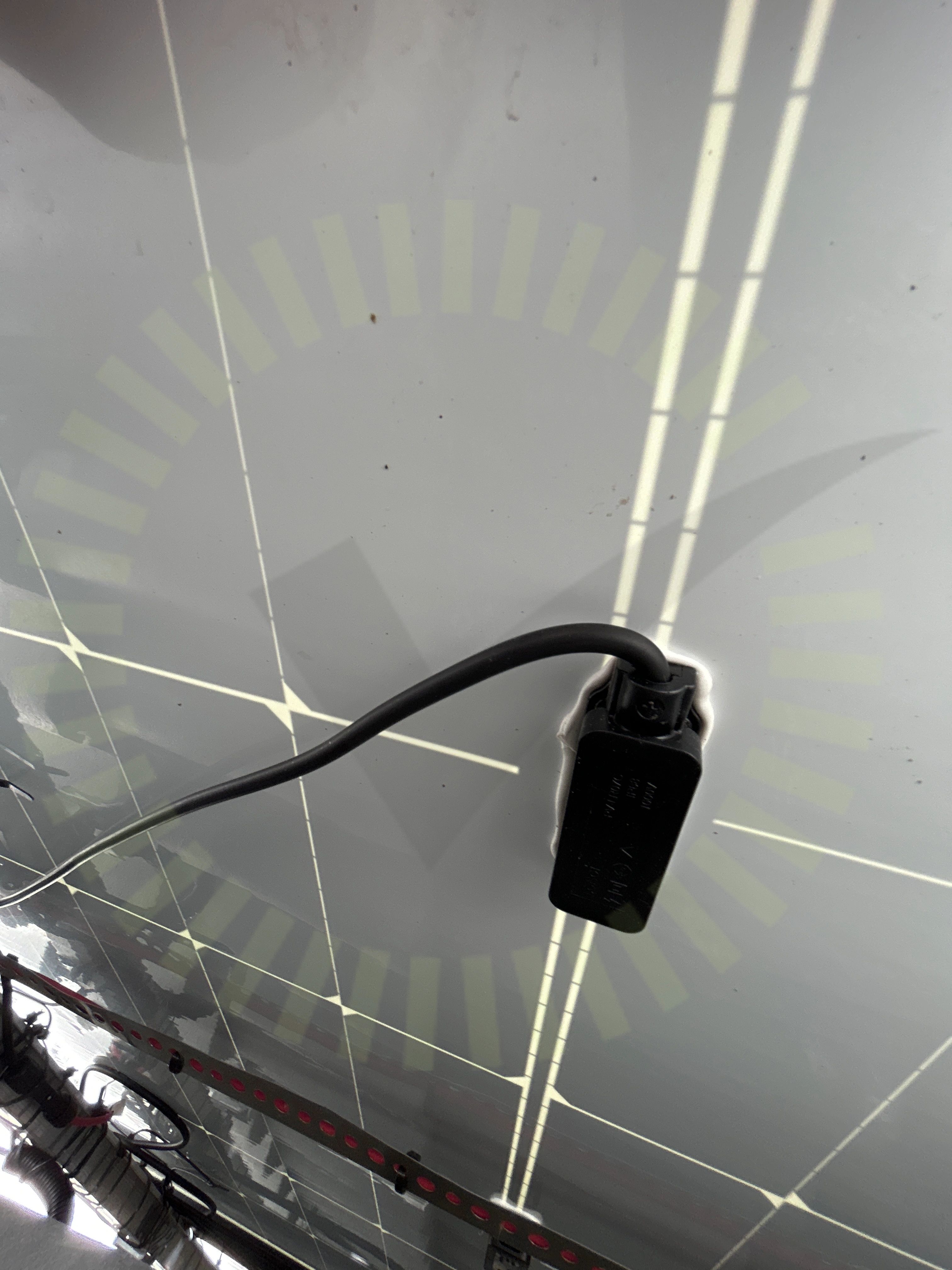

2.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

13/16

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

SunGrow: SG5-12RT

Anmärkningar

9/44

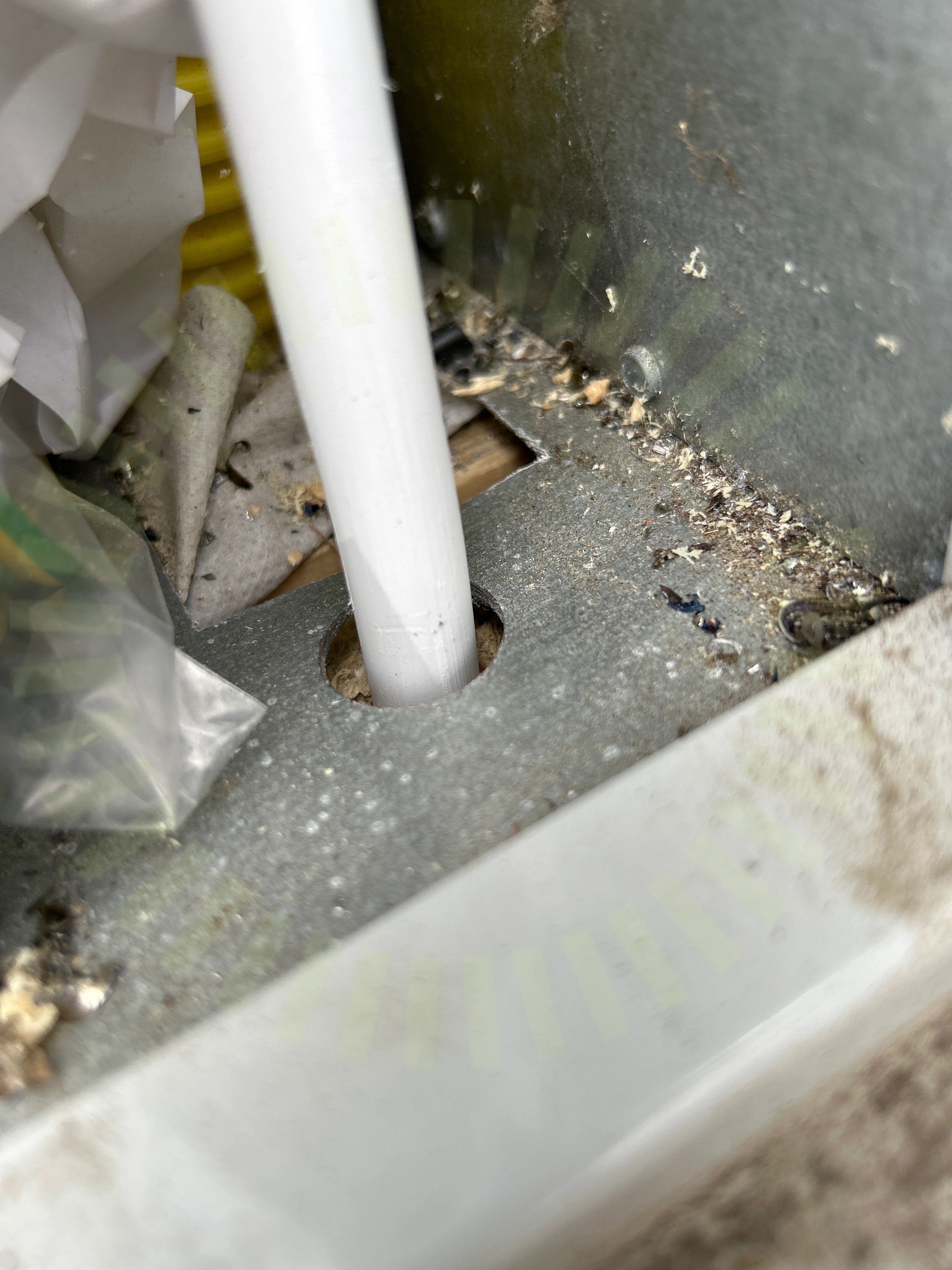

3.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

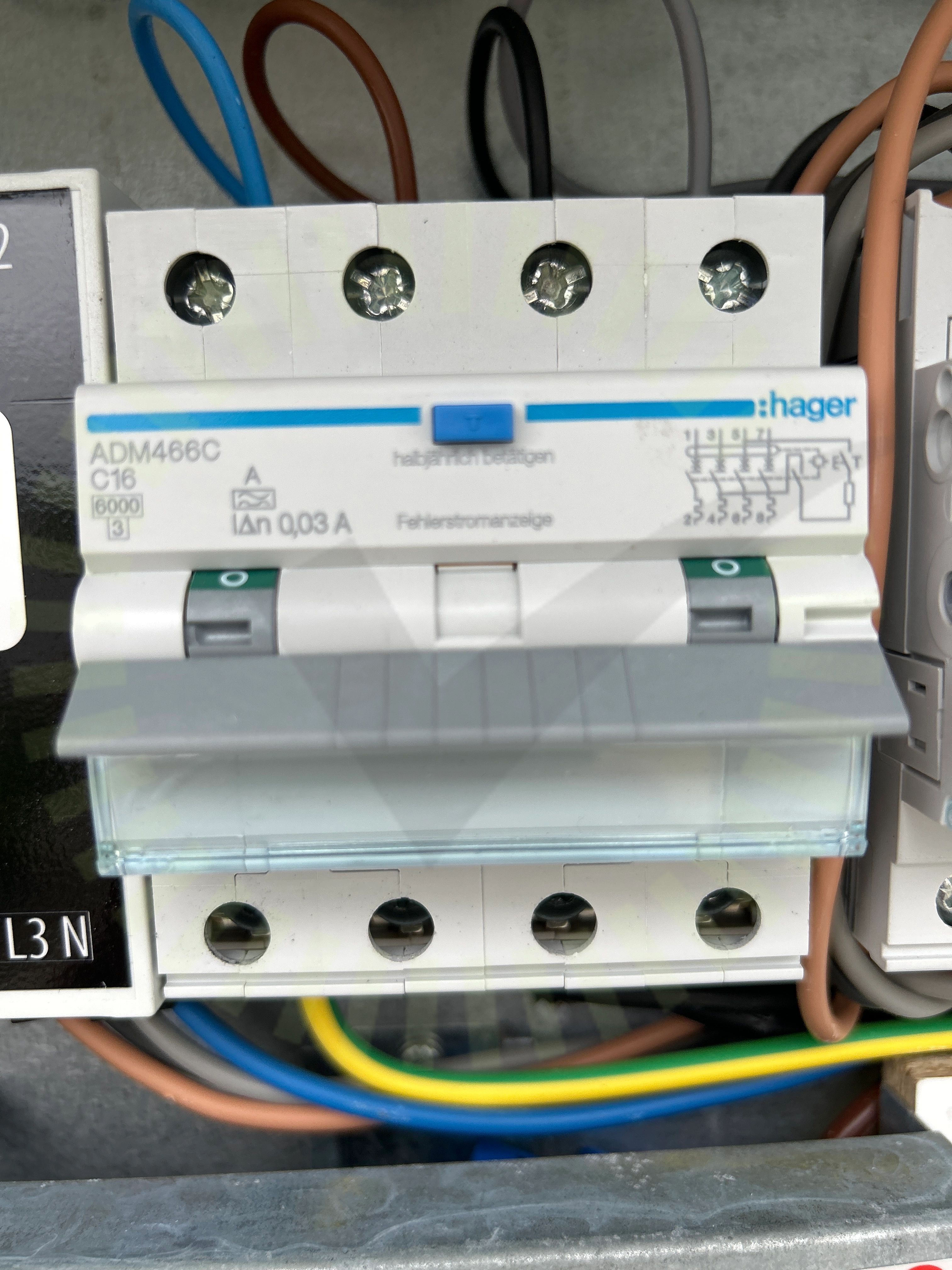

3.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

3.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

3.4 Ledare Fastspända

Inte godkänd

Ledare sitter löst, nollan i personskyddsautomaten sitter bland annat löst.

3.5 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

3.6 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

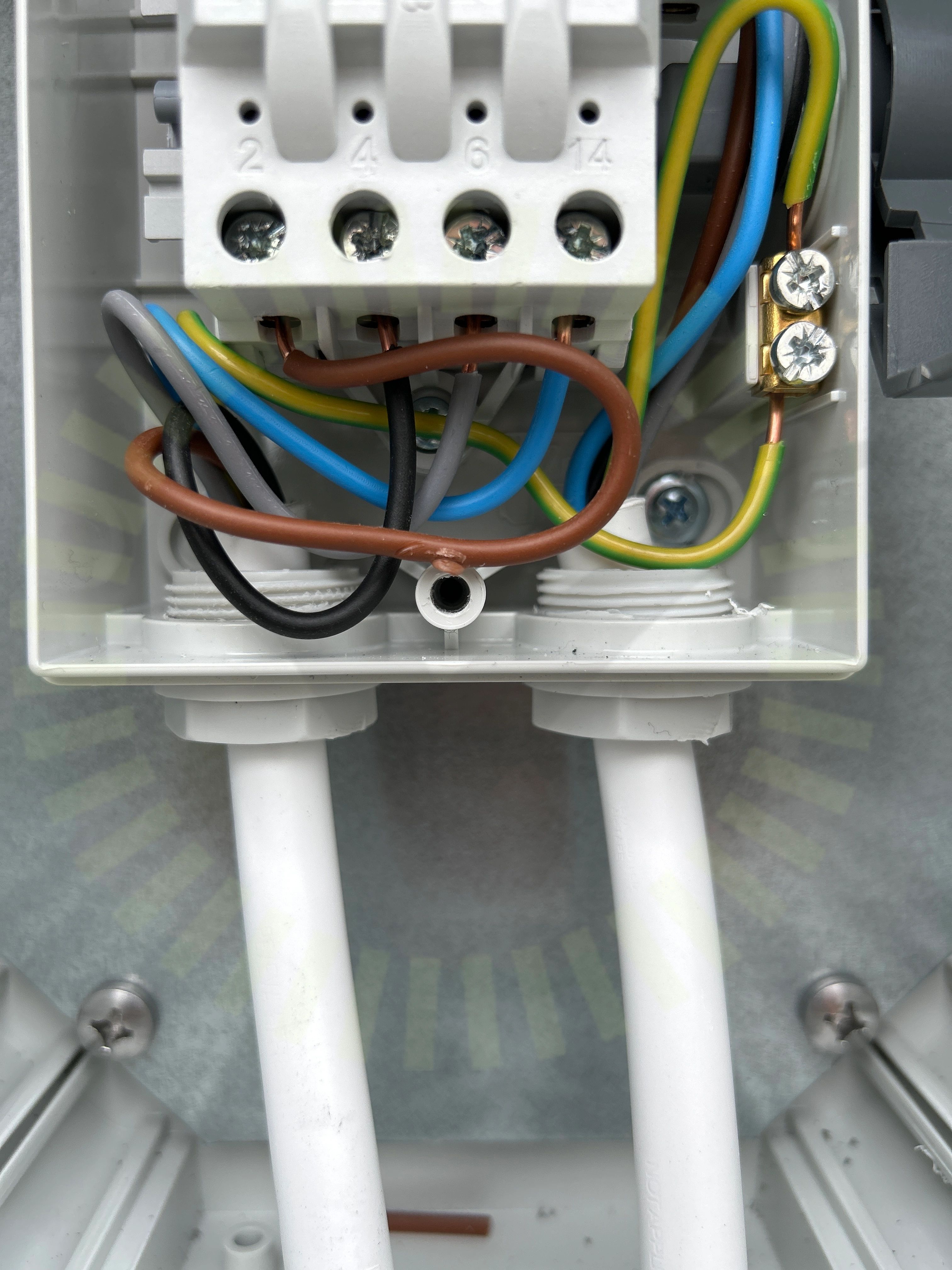

3.7 Skadat kablage

Inte godkänd

Mantel på kablage skadat. Klämd fas i ac-brytaren.

3.8 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

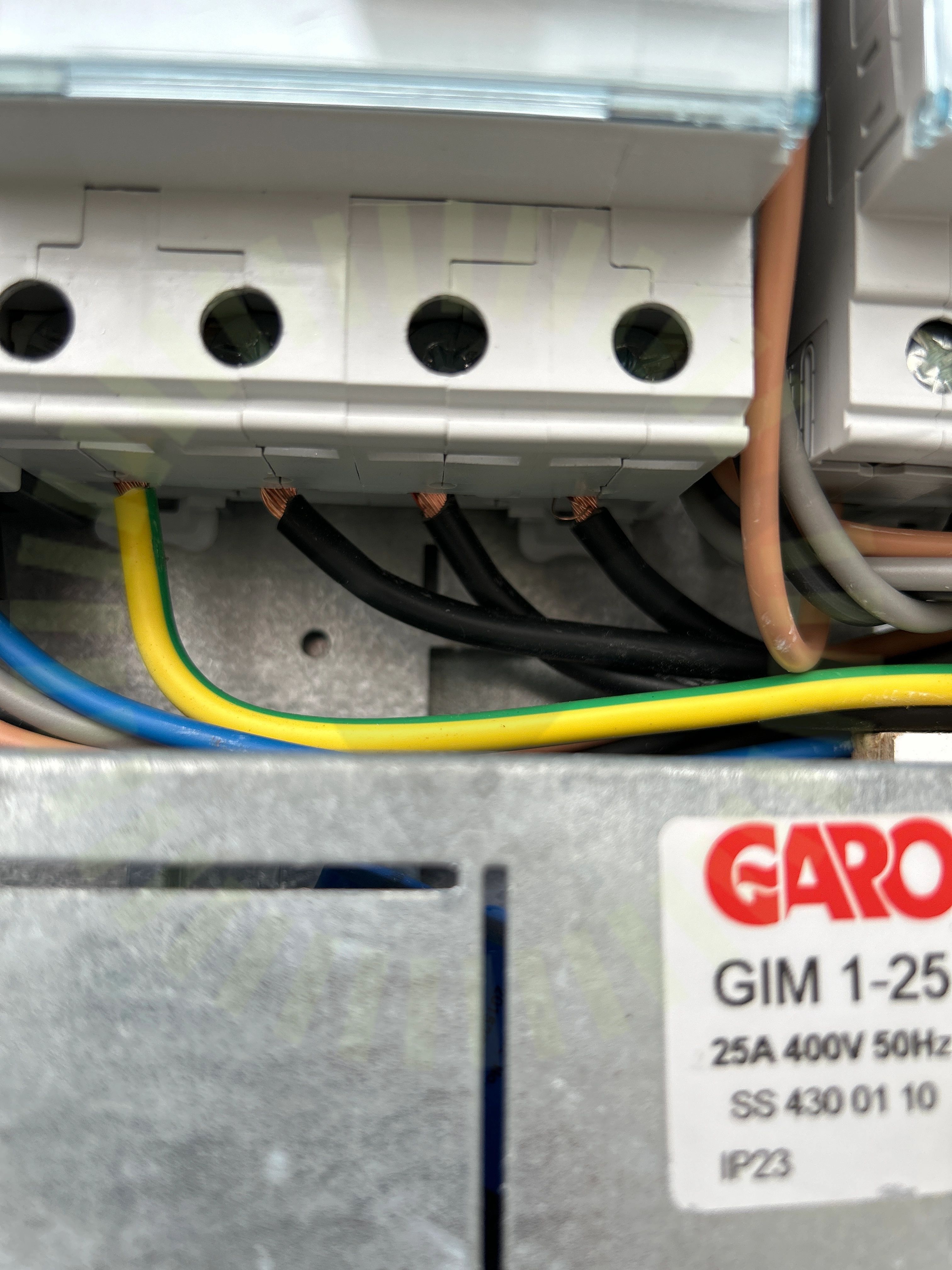

3.9 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade, både i central och ac-brytare.

Godkända kontrollpunkter

34/44

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/44

Strängdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Växelriktare

Anmärkningar

1/1

5.1 Beröringsskydd

Inte godkänd

Täcklock ej monterat efter installation.
