Besiktningsrapport

7.5

Installation genom

1KOMMA5°

Datum

29 september 2023

Ort

Väddö, Stockholms län

Skenskarvar

Bredd av profiltoppen

Infästningarnas placering

+ 8

85% godkända15% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

OptimerareSolarEdge: S-Serie

MontagesystemK2: BasicRail

VäxelriktareSolarEdge: SE5-10K RWS

BatteriSolarEdge: BAT-05K48

TillbehörUndercentral

TillbehörSolaredge Smartmätare

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/10

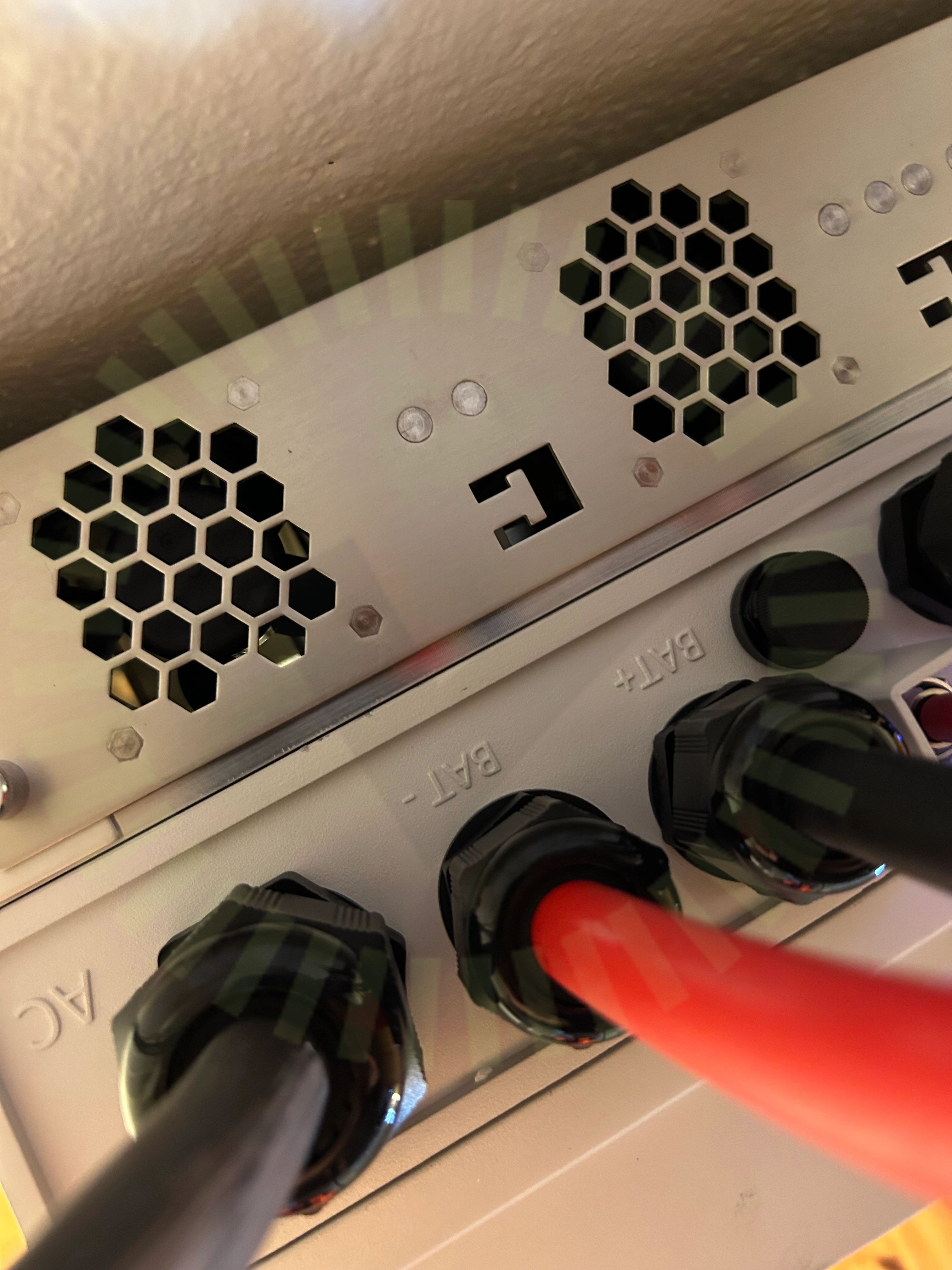

2.1 Anslutning växelriktare

Inte godkänd

Kablar mellan växelriktare och batteri är inte korrekt anslutna.

Godkända kontrollpunkter

9/10

Avstånd till närliggande objektAvstånd till växelriktareFastsäkring av produktKabelKommunikationPEPlaceringSkadorSmartmätare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

3/17

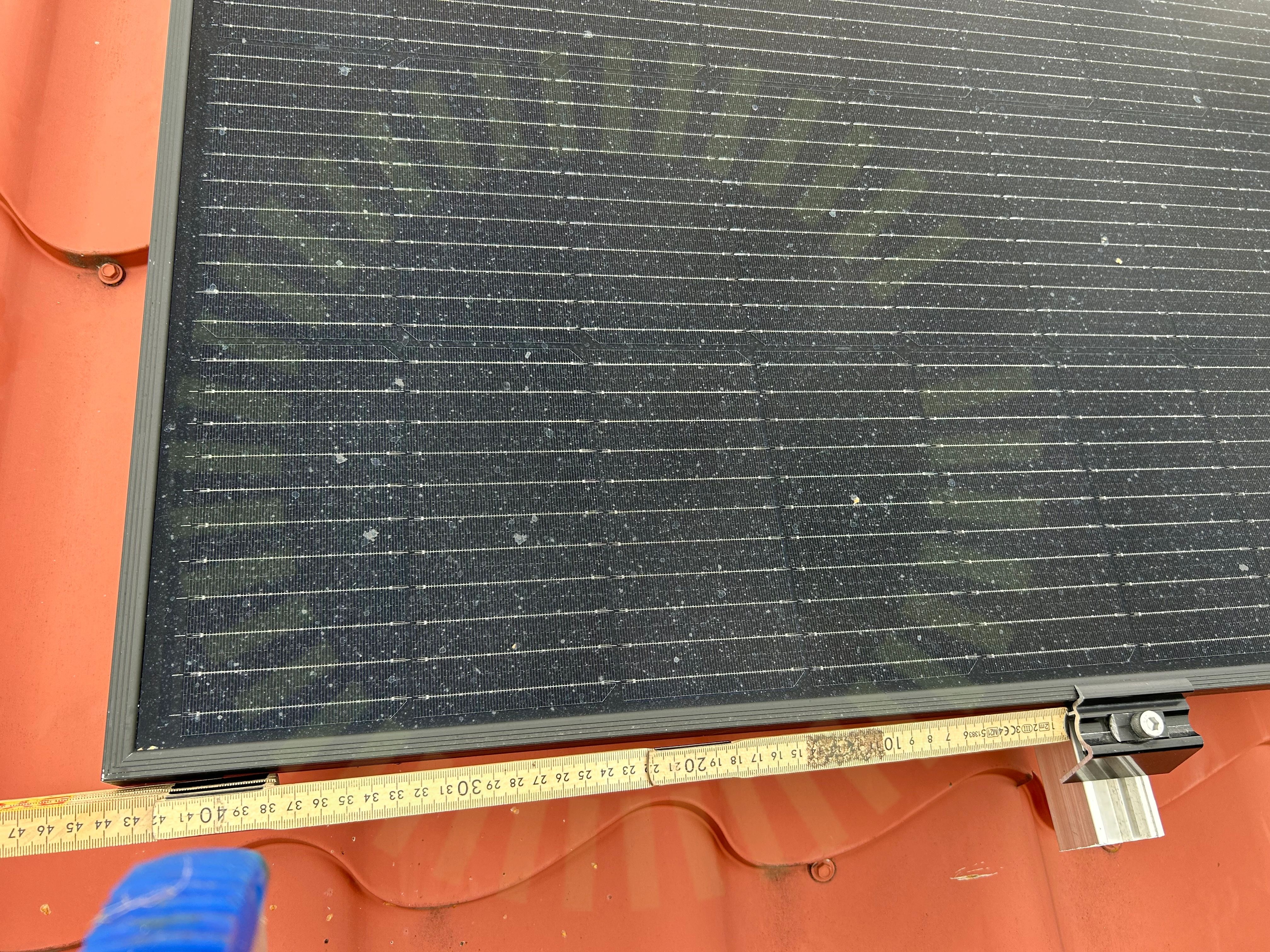

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19

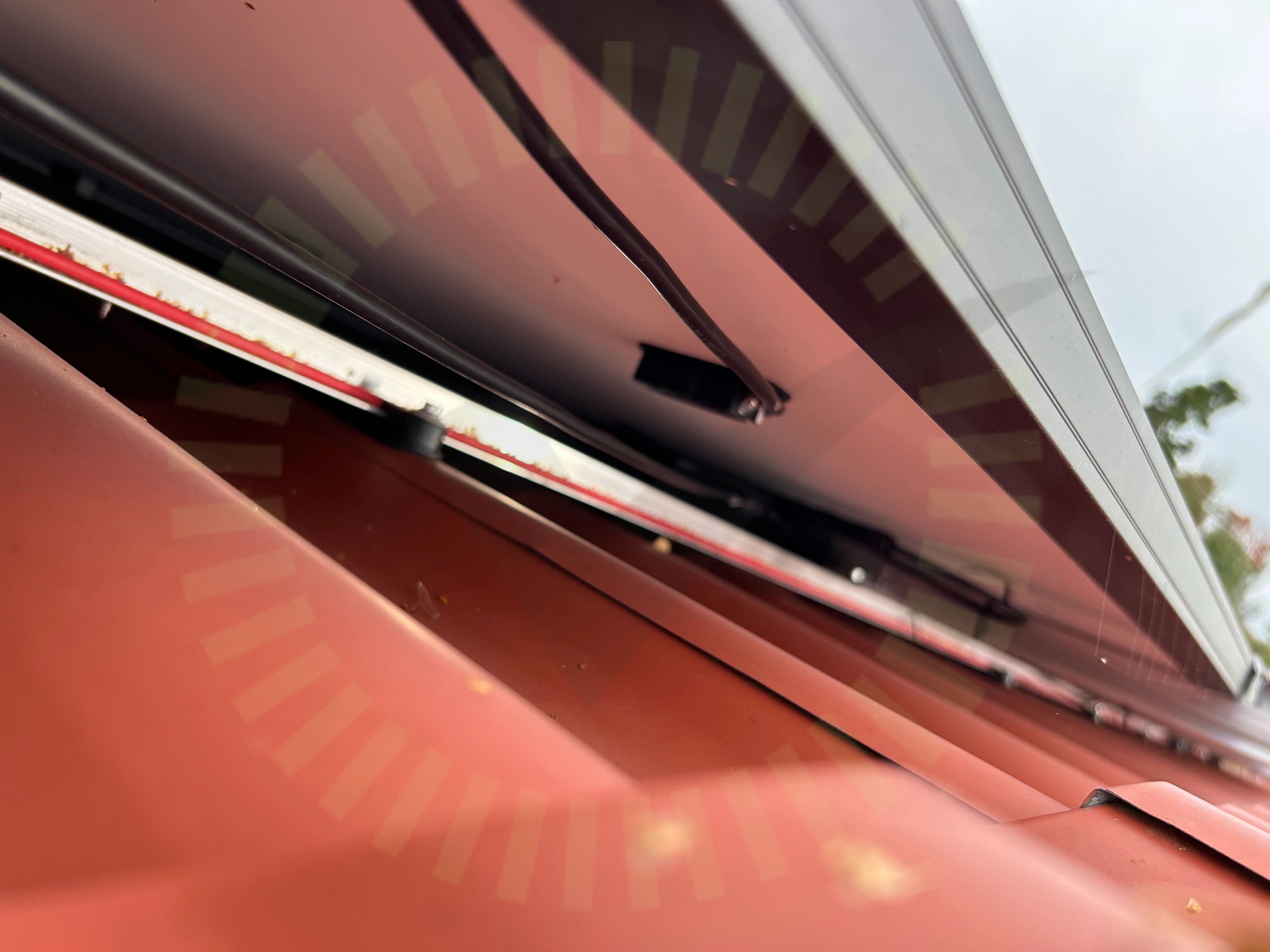

3.2 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3), Sida 248

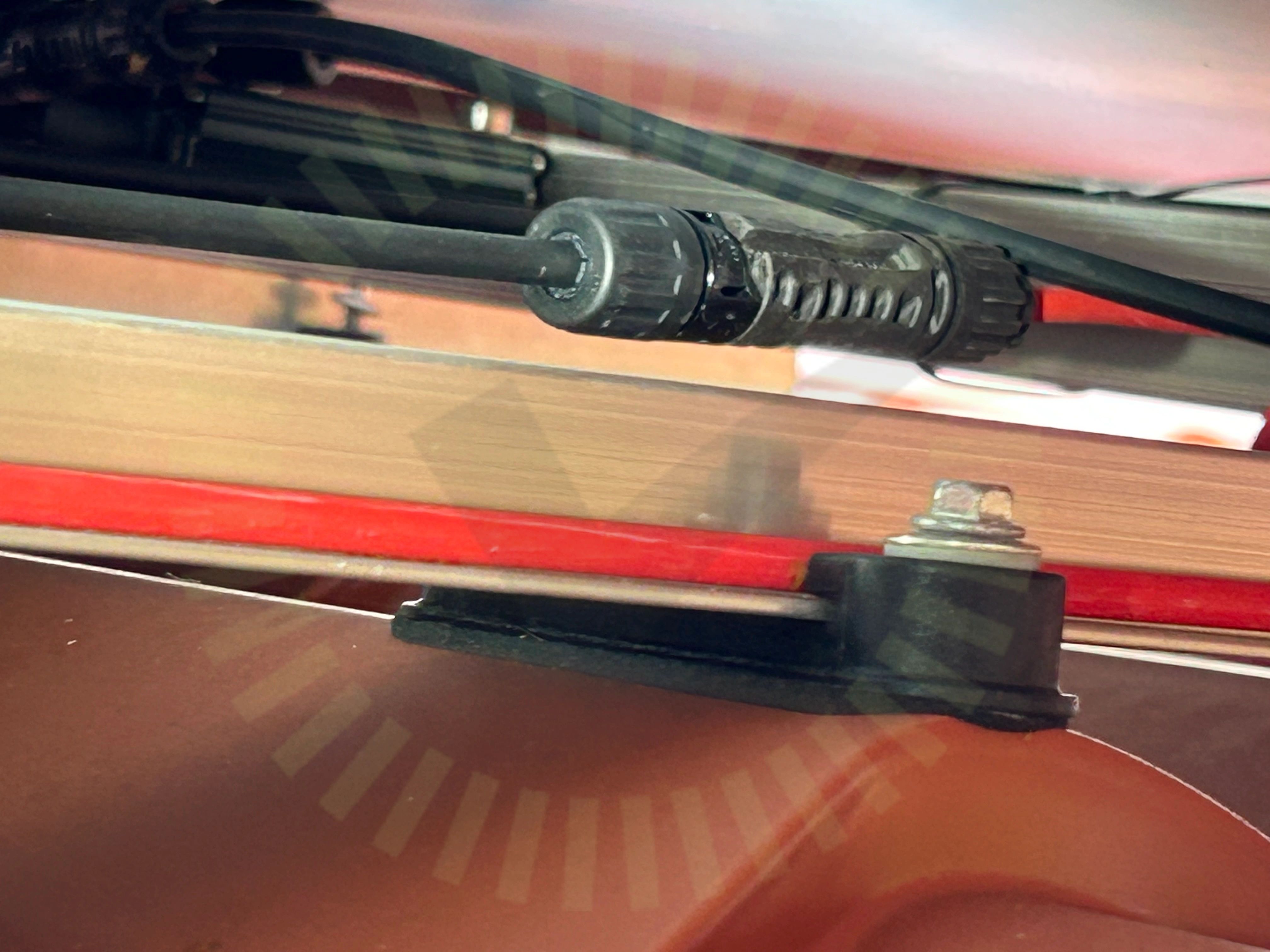

3.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, K2: BasicRail

Anmärkningar

11/29

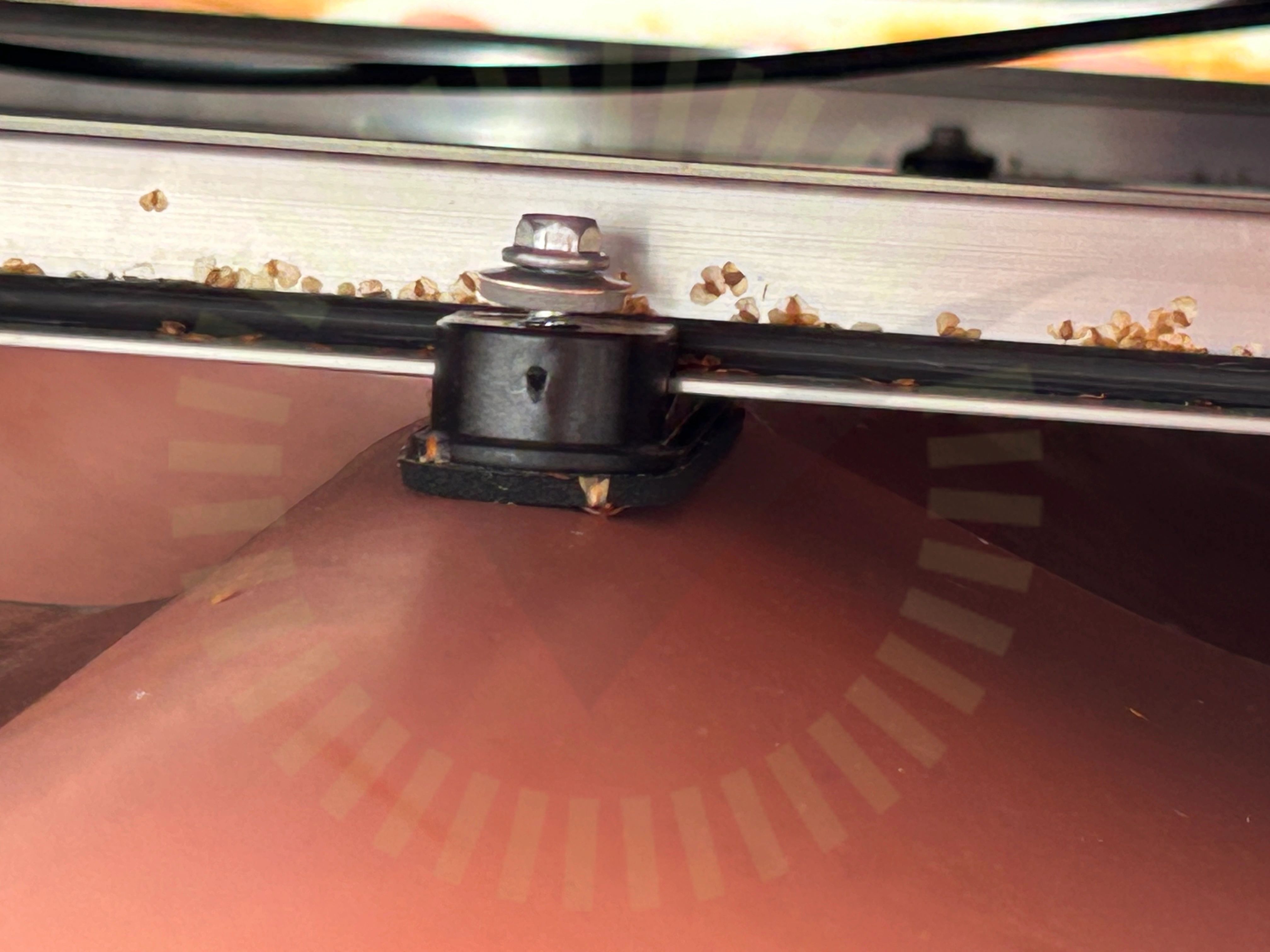

4.1 Bredd av profiltoppen

Inte godkänd

Takplåtens topp-bredd uppfyller inte tillverkarens krav.

BasicRail-assembly-en, Sida 5

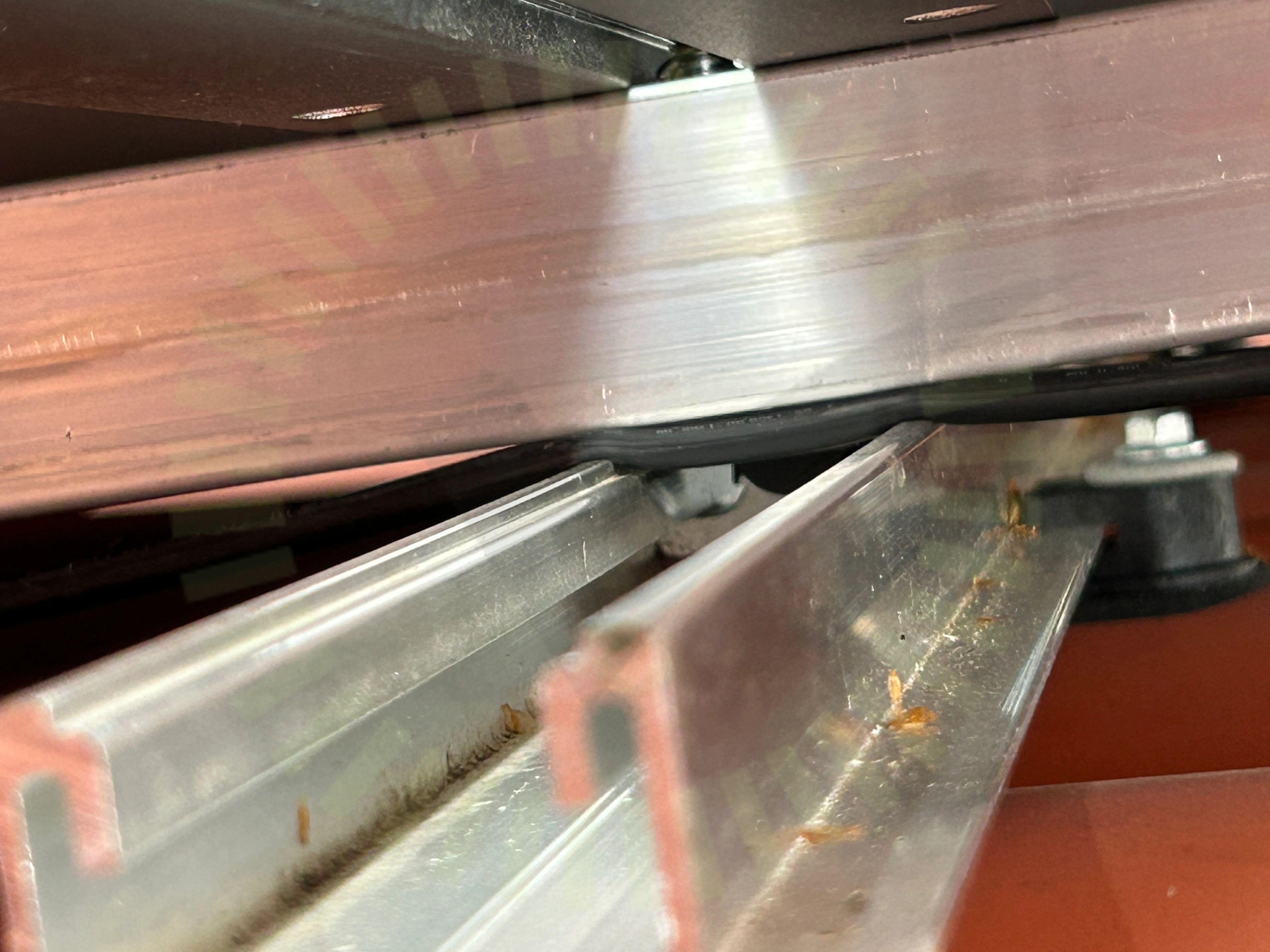

4.2 DC kabel förläggning

Inte godkänd

Kablage ligger klämt mellan skenor.

4.3 Infästningar CC mått

Inte godkänd

Snö- och vindlastberäkning saknas vid besiktning. Underlag att kontrollera infästningarnas avstånd mot ej tillgängligt. Uppmätt 100cm.

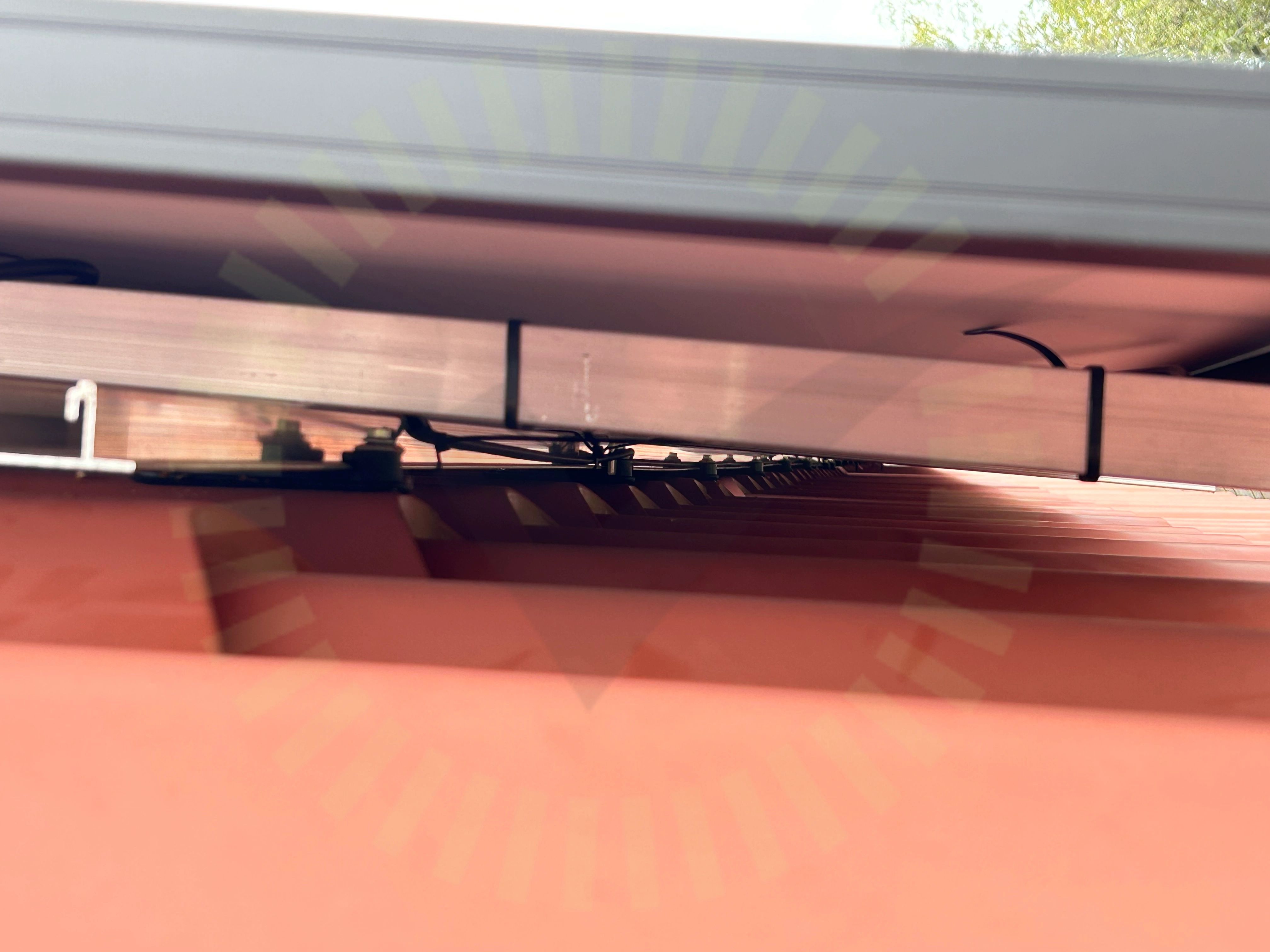

4.4 Infästningarnas placering

Inte godkänd

Infästningar är inte korrekt utförda. Var 4e infästning måste roteras 180 grader.

BasicRail-assembly-en, Sida 12

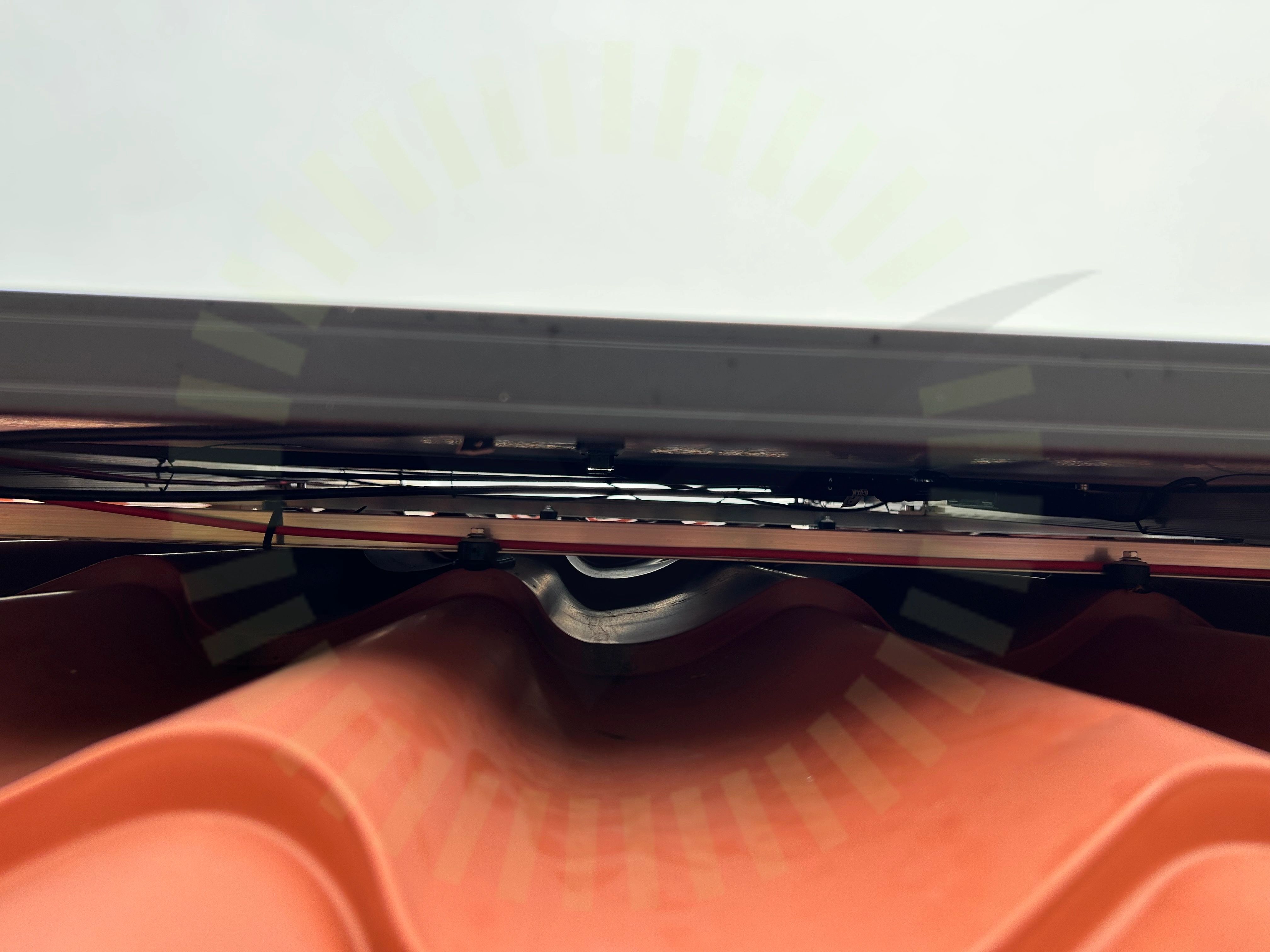

4.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

4.6 Plåtinfästning

Inte godkänd

Skruvar ligger inte korrekt mot infästningar.

BasicRail-assembly-en, Sida 10

4.7 Skenornas överhäng

Inte godkänd

Korrekt lastberäkning saknas vid besiktning. Uppmätt 11cm till yttersta lastpunkt.

Snö- och vindlastberäkning

4.8 Skenornas överhäng korslager

Inte godkänd

Korrekt lastberäkning saknas vid besiktning. Underlag att kontrollera skenornas överhäng ej tillgängligt.

Snö- och vindlastberäkning

4.9 Skenors avstånd till varandra korslager

Inte godkänd

Lastberäkning saknas vid besiktning. Upmätt 94 cm.

Snö- och vindlastberäkning

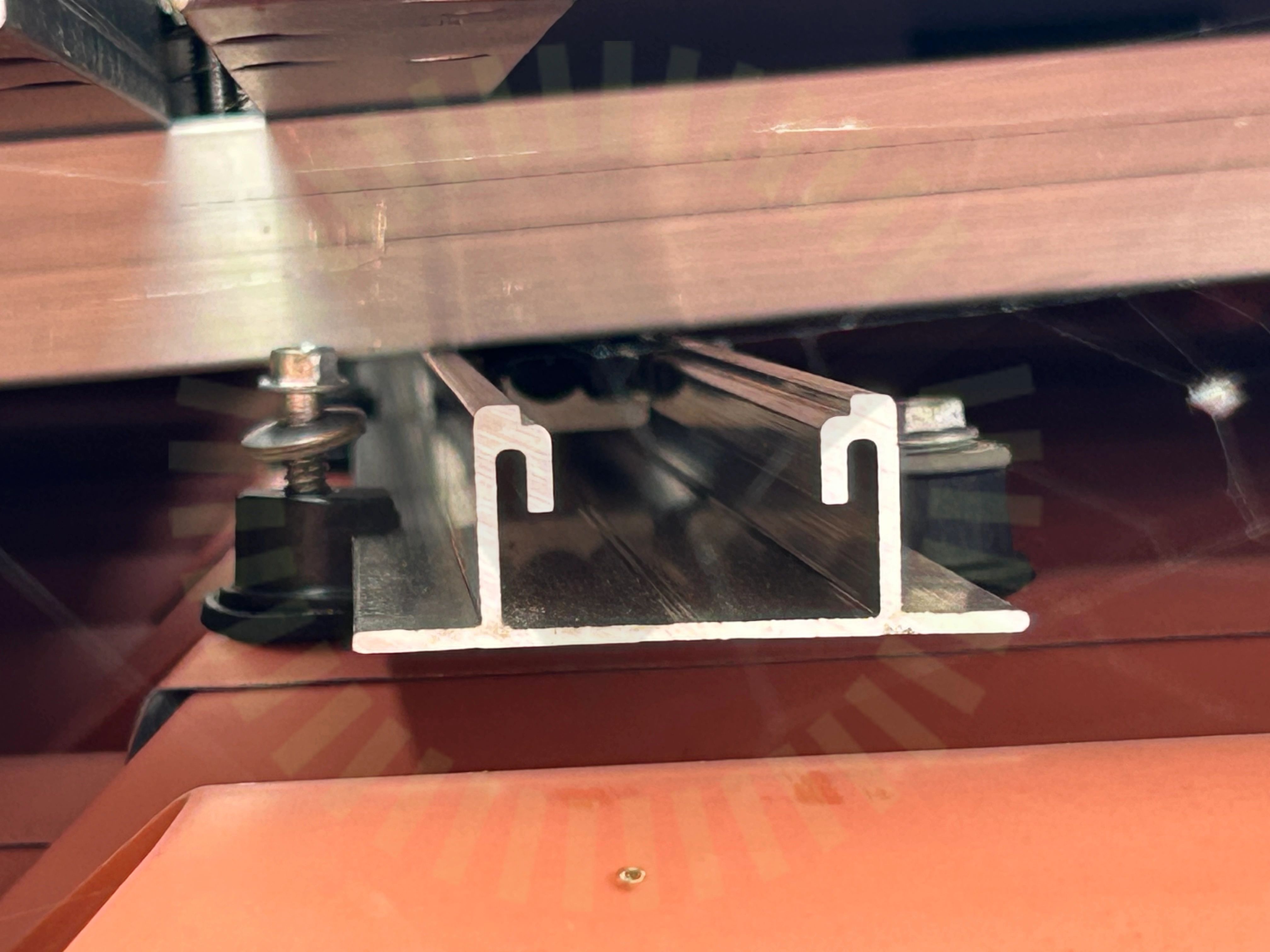

4.10 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

BasicRail-assembly-en, Sida 12

4.11 Snö- och Vindlastberäkning

Inte godkänd

Korrekt lastberäkning saknas vid besiktning. Överlämnad lastberäkning är för installation av ett annat montagesystem.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/29

Använd plåtskruvBasicLockFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerTaklutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/29

TakgenomföringTakinformation

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

4/4

Fastsäkring av produktKompatibilitetKontakterPlacering

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/34

8.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

8.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

32/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDimensioneringDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInfästningKabelKabeldimensioneringKontakterLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVentilationVinkelVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning
