Besiktningsrapport

8.8

Installation av

Skånska Energilösningar

Datum

11 december 2023

Ort

Södra Sandby, Skåne län

Säkerhetsavstånd

Förstärkningsskruv

Kabeluppfästning

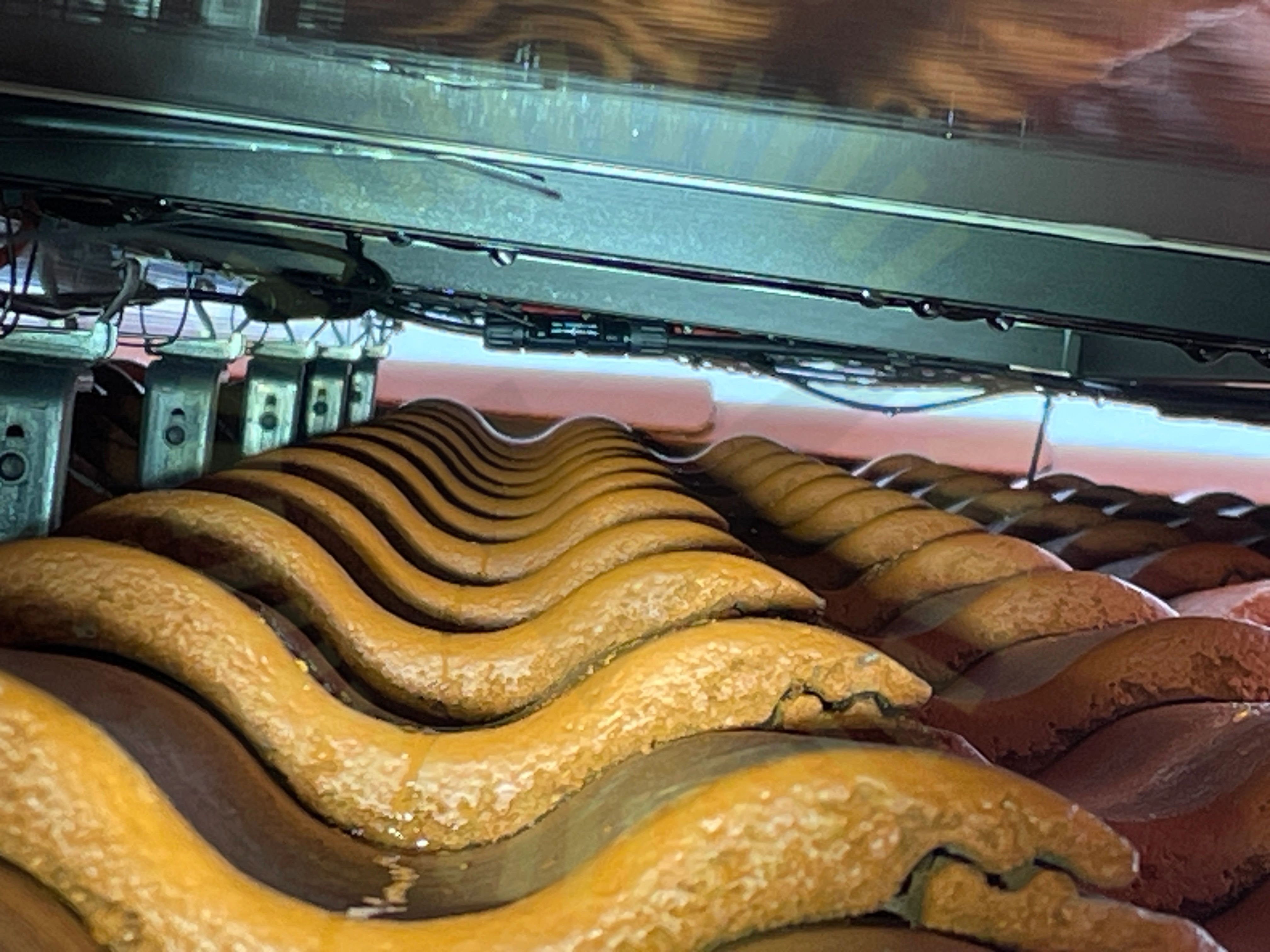

+ 7

87% godkända

13% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

CHINT: DTSU666

Installerad av Skånska Energilösningar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Longi: LR5-54HPB (17)Varselmärkning (4)Växelriktare (41)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/24

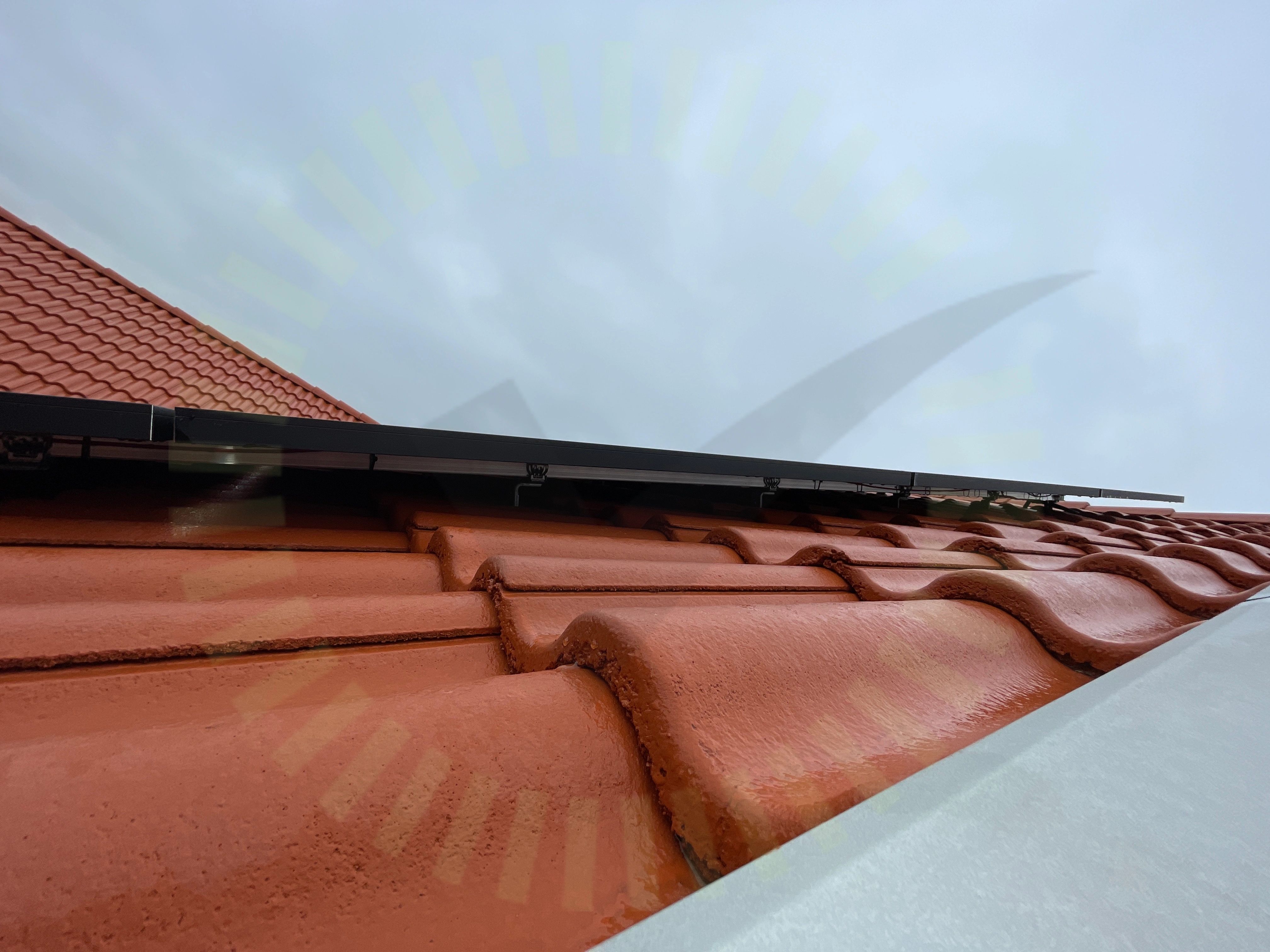

3.1 Förstärkningsskruv

Inte godkänd

För få förstärkningsskruvar är använda.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

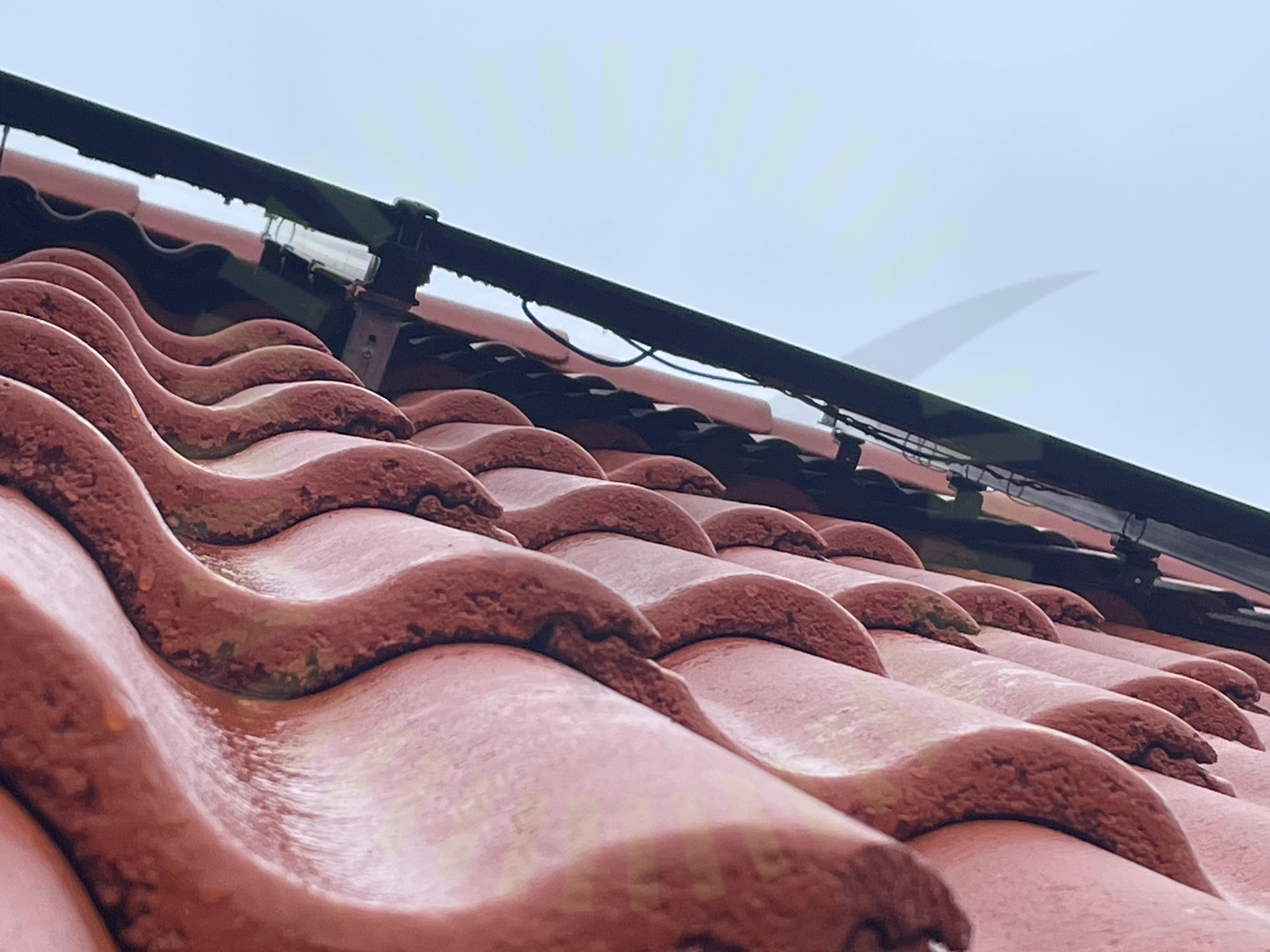

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

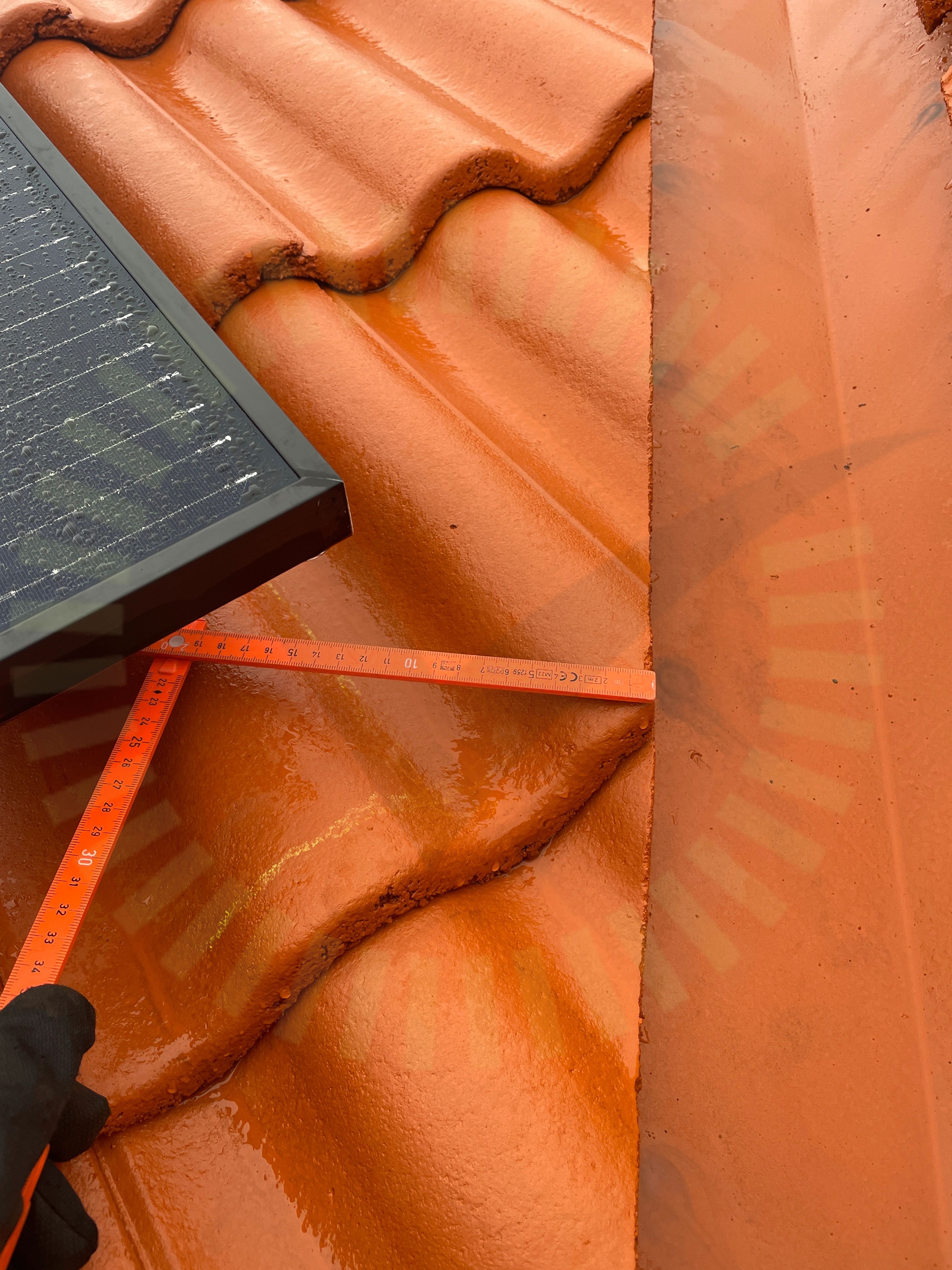

3.3 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

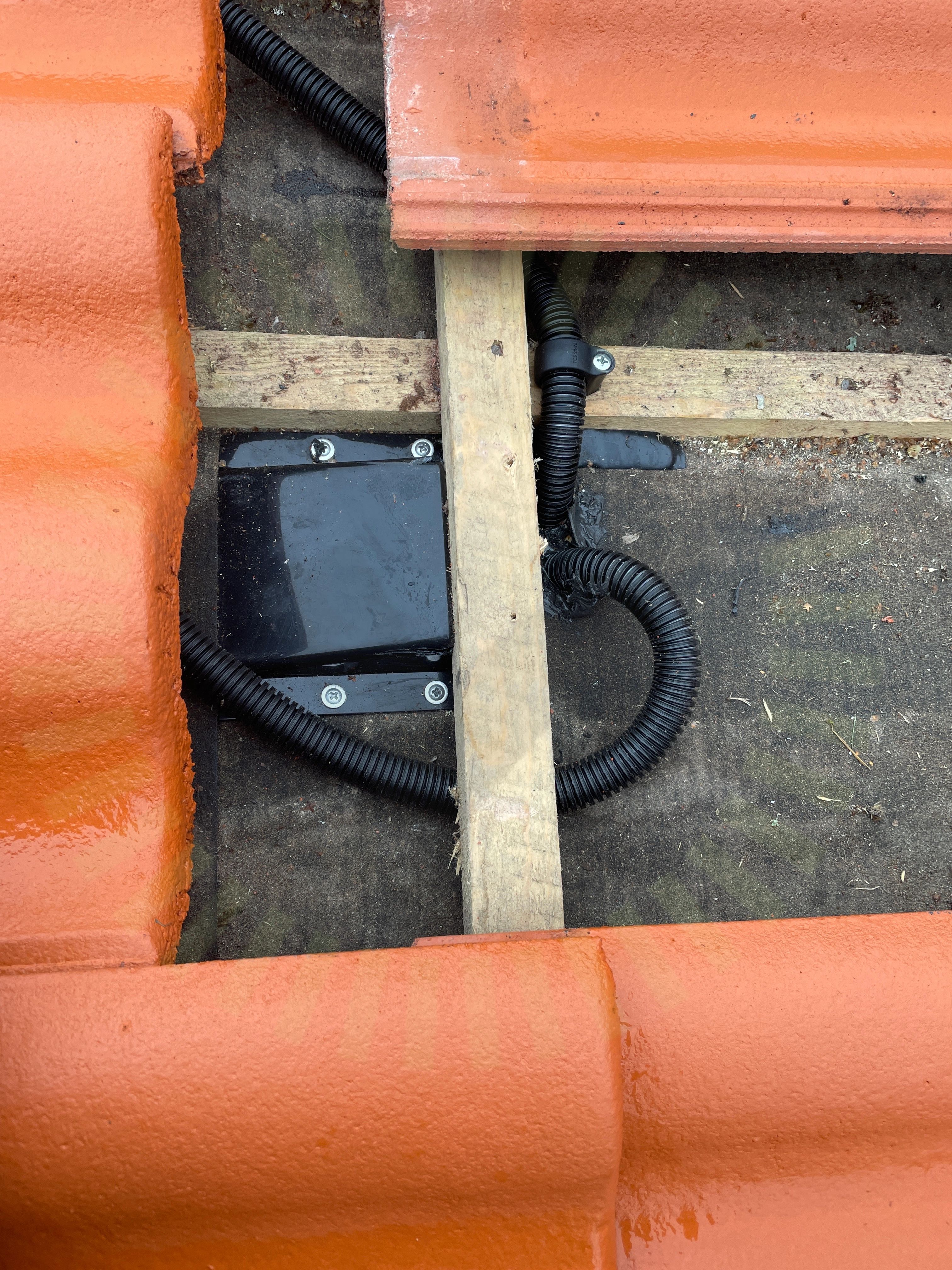

3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

20/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Potentialutjämningsledare

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

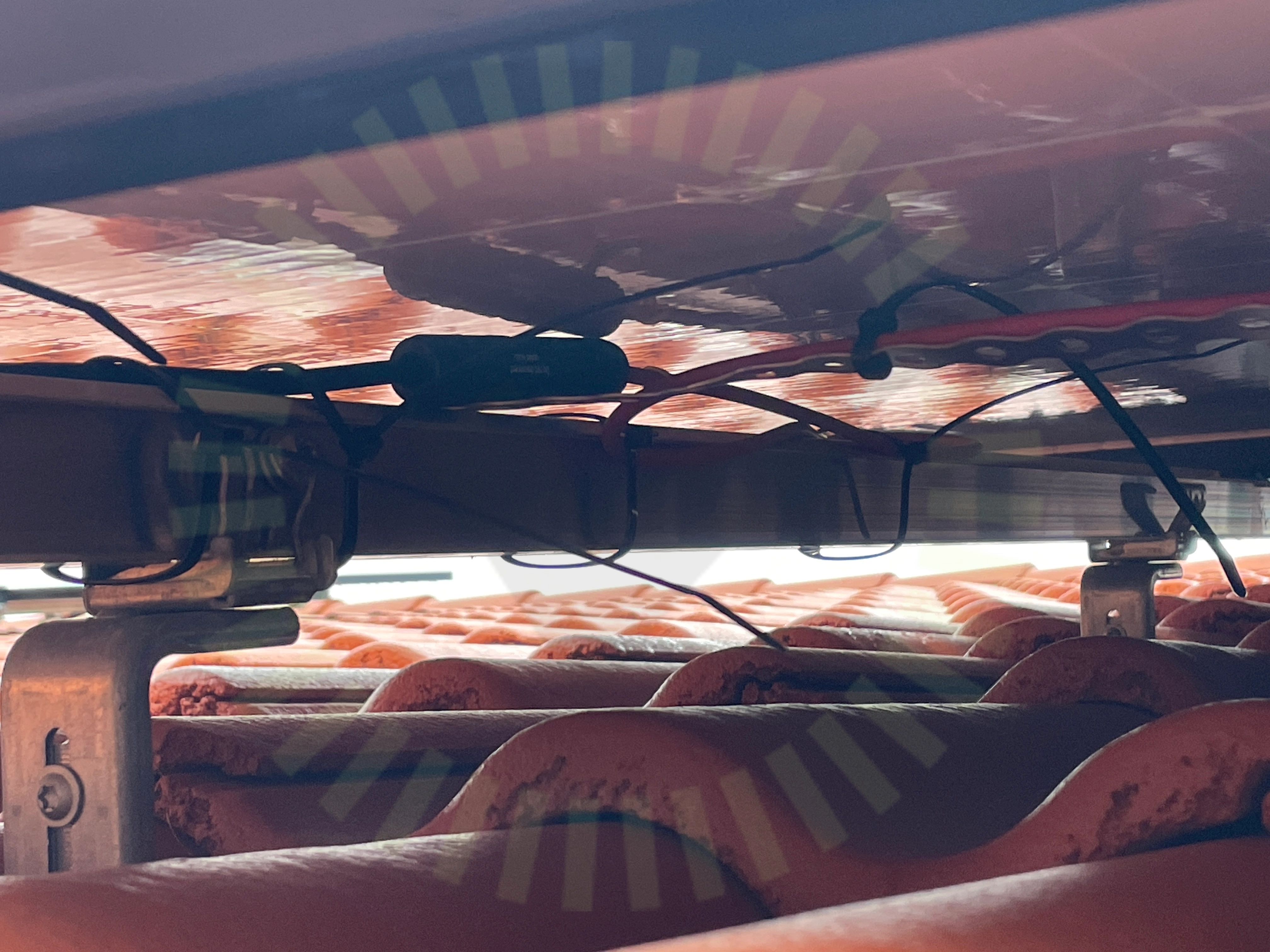

4.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

4.2 Stress på kontakter

Inte godkänd

Kablage spänt från panelram till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Kopplingslåda böjradie

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Överlappning

Varselmärkning

Anmärkningar

1/4

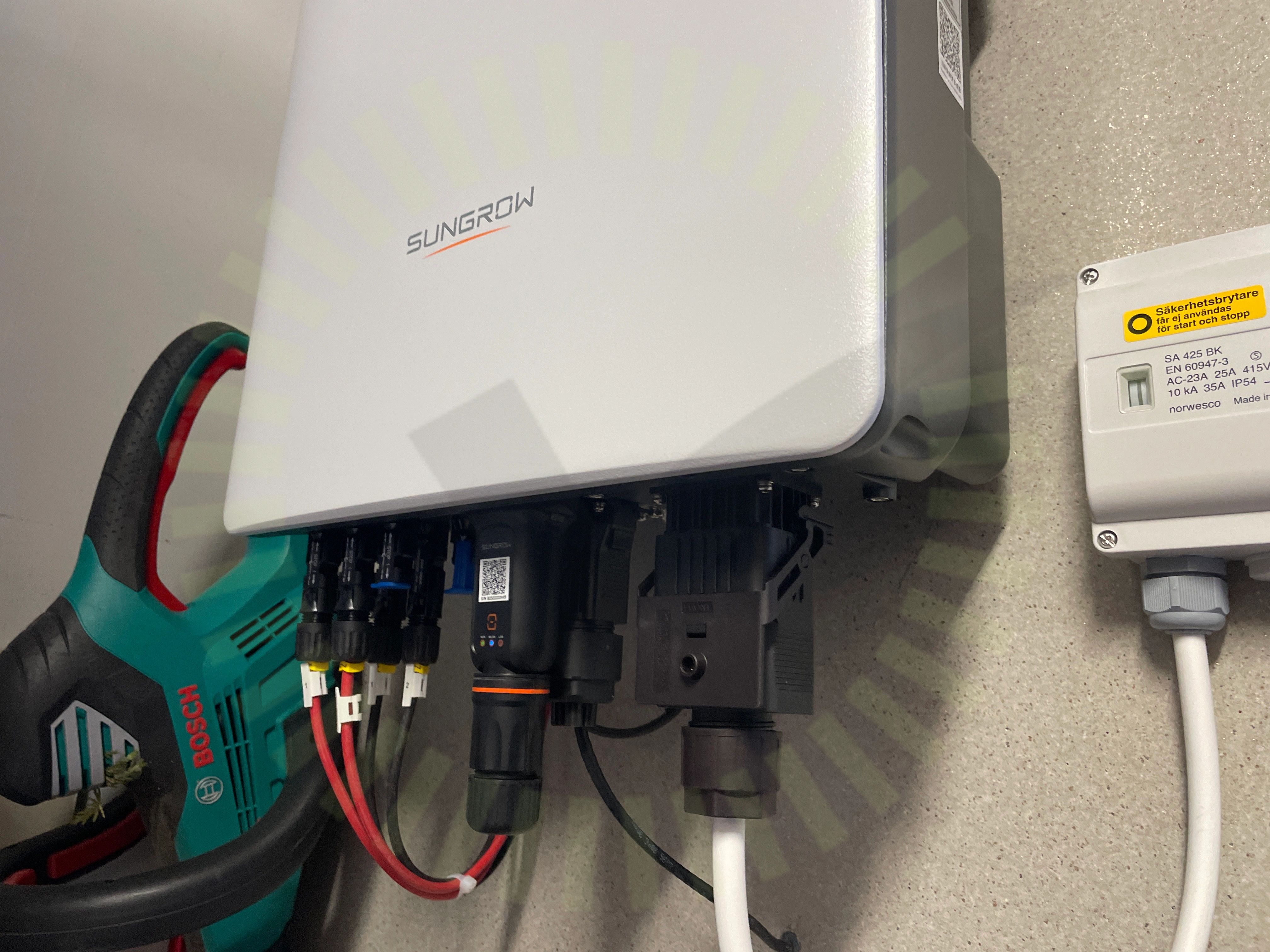

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

5/38

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

6.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

6.3 Jordning av chassi

Inte godkänd

Chassi ej ansluten till befintlig jordpunkt. Kabel i bild är potentialutjämning.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

6.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

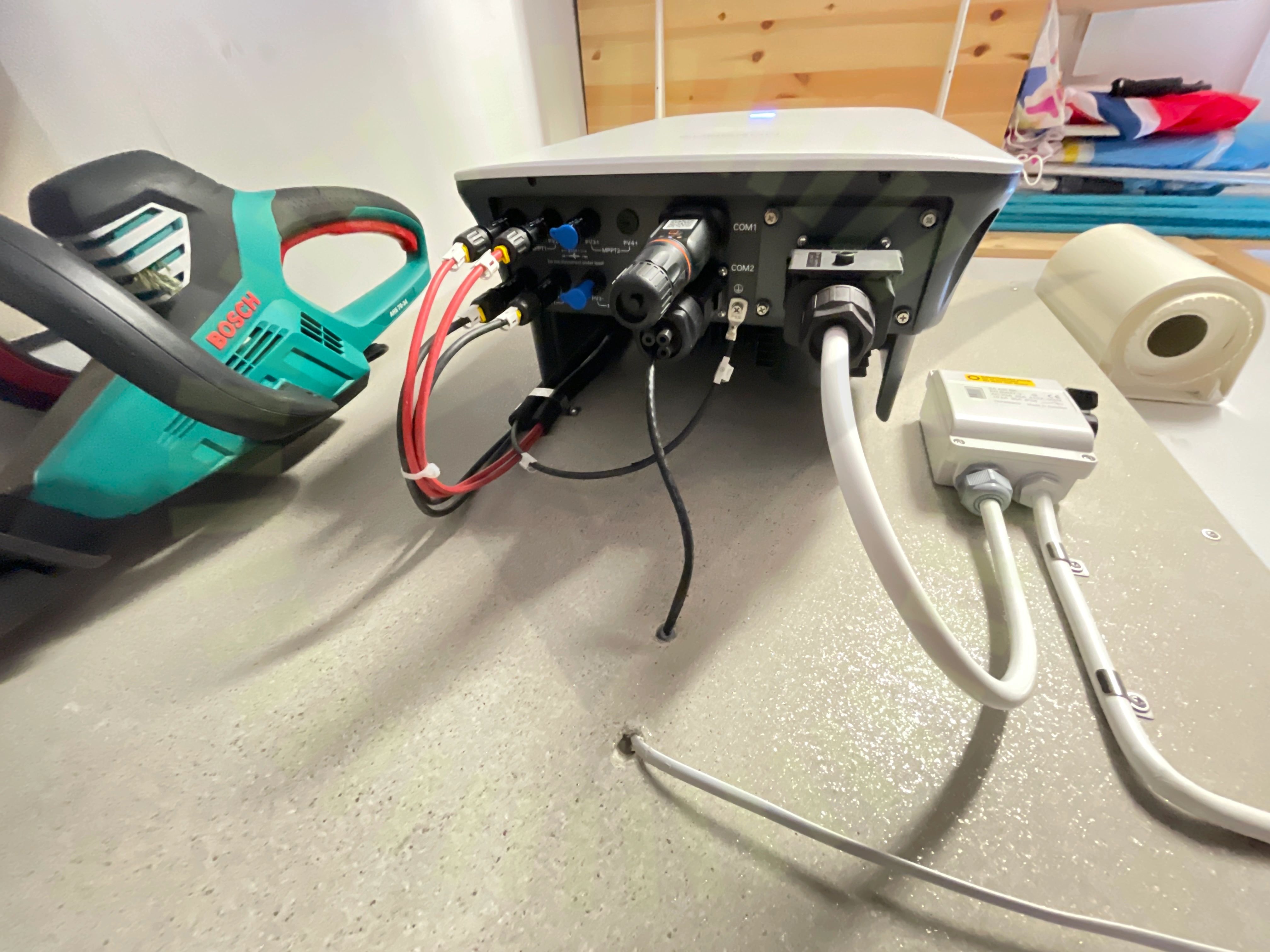

6.5 Strängdesign

Inte godkänd

Strängar som är olika storlek är kopplade till samma MPPT.

Godkända kontrollpunkter

33/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Matning till smartmätare

Mekanisk påverkan

Placering

Signalkabel till växelriktaren

Skadat kablage

Skador signalkablage

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
