Besiktningsrapport

Installation genom

Soolar

Datum

2 april 2025

Ort

Saltsjöbaden, Stockholms län

Säkerhetsavstånd

99% godkända1% ej godkända

Om installationen

PanelerPhonoSolar: PS-(xxx)M6-20/UH

MontagesystemESDEC Stående Falstak

MontagesystemWeland Stål: Papptak

VäxelriktareGroWatt: MID (11-30)KTL3-XH

BatteriGrowatt: APX HV Battery System S2

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörSmartmätare: EASTRON: SDM630

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

ESDEC Stående Falstak

Anmärkningar

1/23

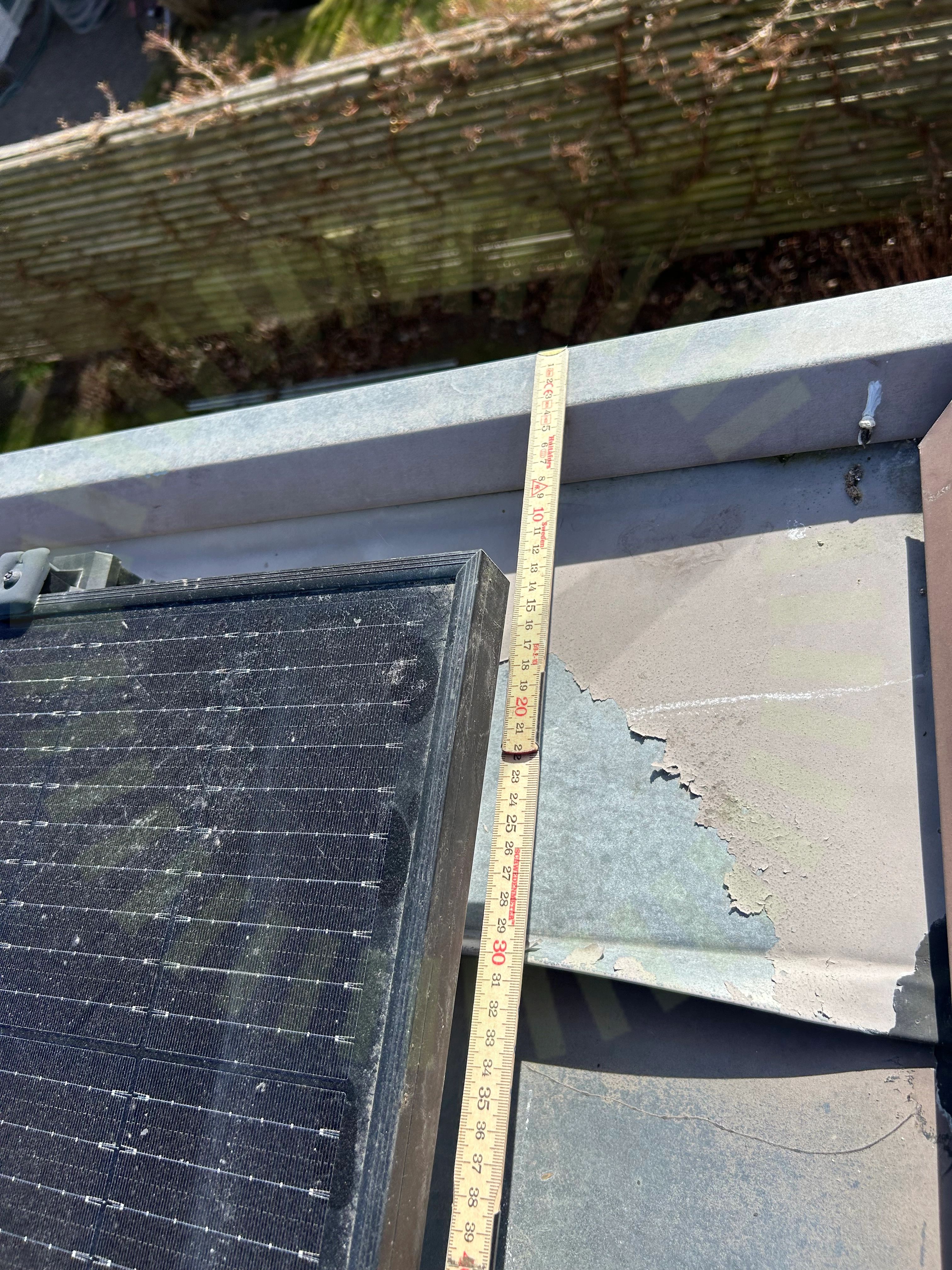

2.1 Säkerhetsavstånd

Överenskommelse

Paneler är monterade för nära takets kant. Kund och leverantör överens och OK med avvikelse.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 4

Godkända kontrollpunkter

22/23

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTermisk brytpunkt skenorVal av klämmaVäderbeständigt materialÄndklämmor

GroWatt: MID (11-30)KTL3-XH

Godkända kontrollpunkter

41/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

PhonoSolar: PS-(xxx)M6-20/UH

Godkända kontrollpunkter

15/15

Avstånd till havDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Smartmätare: EASTRON: SDM630

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Weland Stål: Papptak

Godkända kontrollpunkter

19/20

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/20

Infästning i råspont
