Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Skandica Solar

Datum

28 februari 2024

Ort

Mölndal, Västra Götalands län
Fastsäkring av produkt
Kabeldimensionering
Batteri PE
80% godkända20% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

3/16
Batteri PE

1.1 Batteri PE

Inte godkänd

Batteri är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.

SBR064-256-UEN-Ver19-202302, Sida 26
Fastsäkring av produkt

1.2 Fastsäkring av produkt

Inte godkänd

Vägginfästning saknas.

SBR064-256-UEN-Ver19-202302, Sida 24

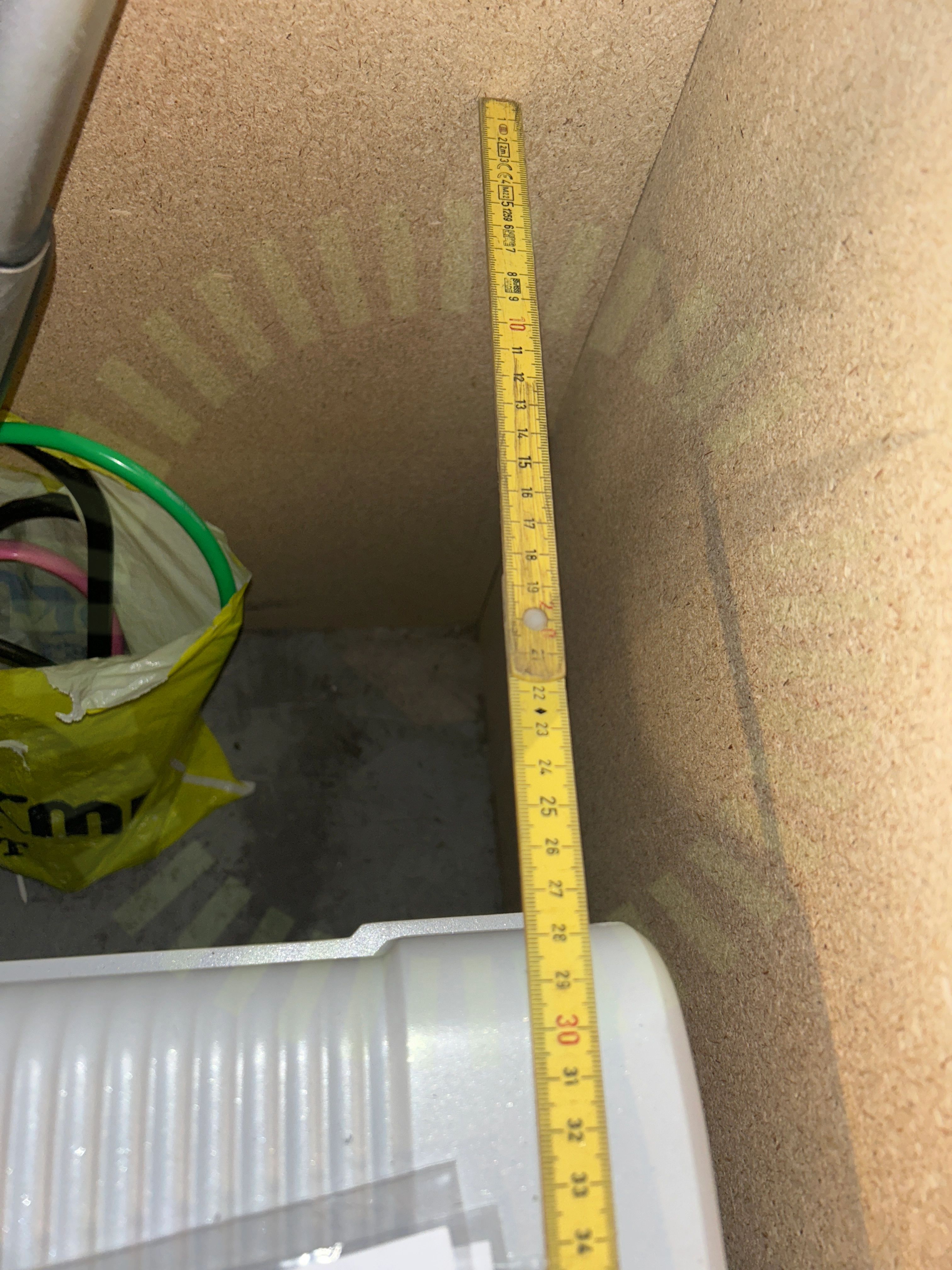

Närliggande objekt

1.3 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

13/16
BatterimodulCombiner boxDC anslutningLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Anmärkningar

3/4

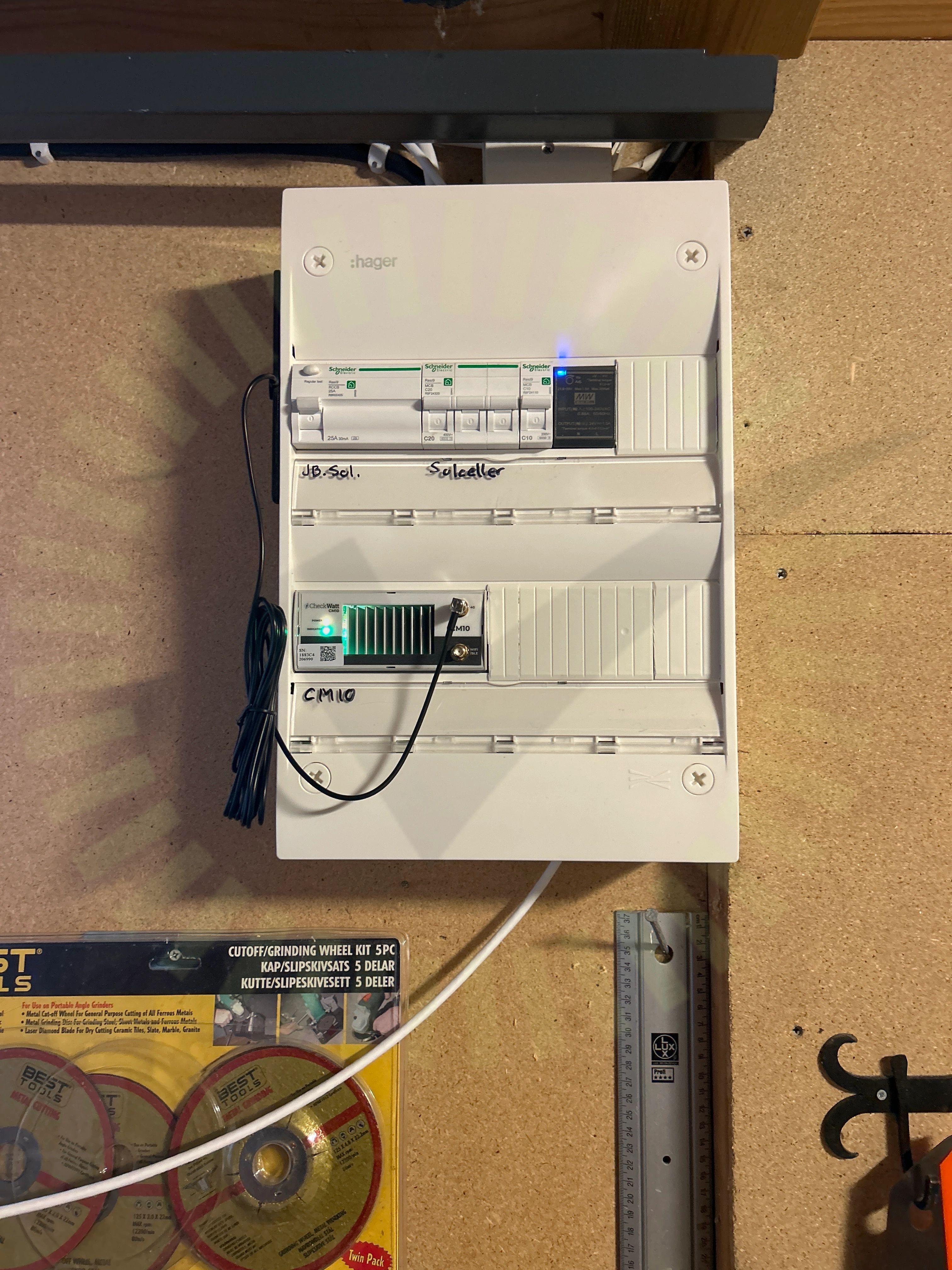

Informering av solceller

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

2.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

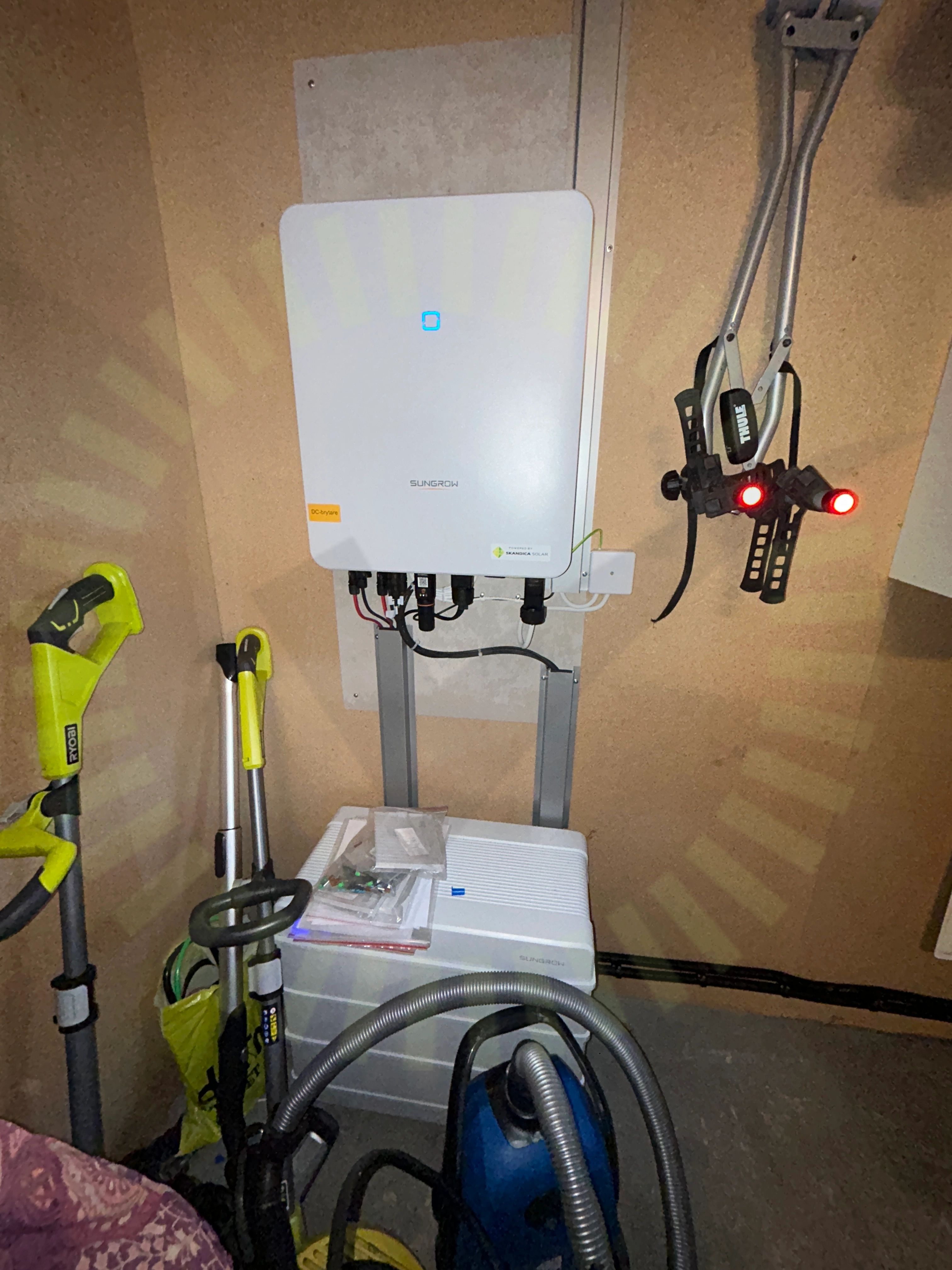

Varning för likspänning

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Missvisande varselmärkning

Växelriktare

Anmärkningar

6/36

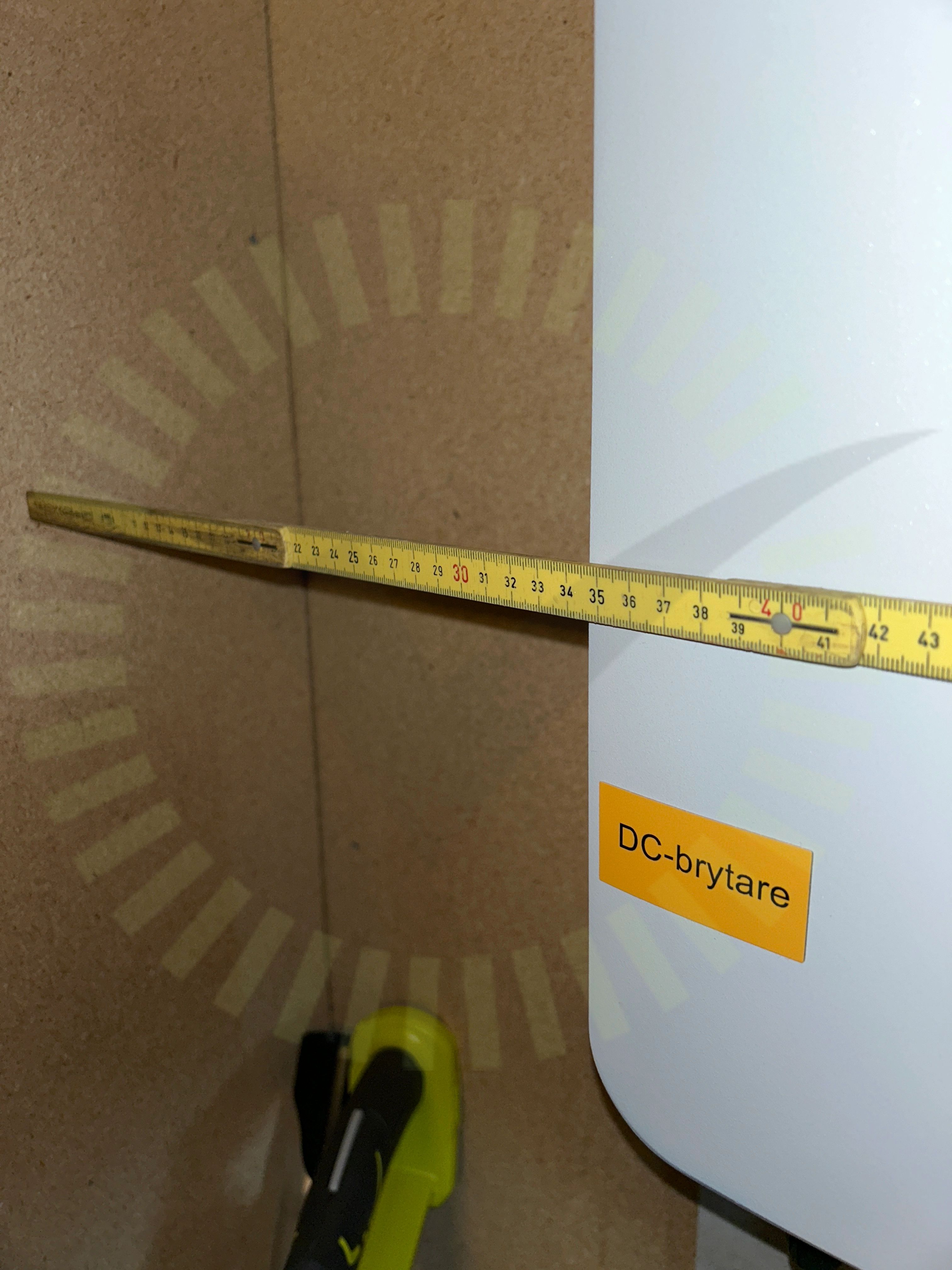

Avstånd närliggande objekt

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Monterad för nära vägg.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
DC Kablage förläggning

3.2 DC Kablage förläggning

Inte godkänd

Markrör är ej uv-beständigt.

3.3 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
Identifiering

3.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

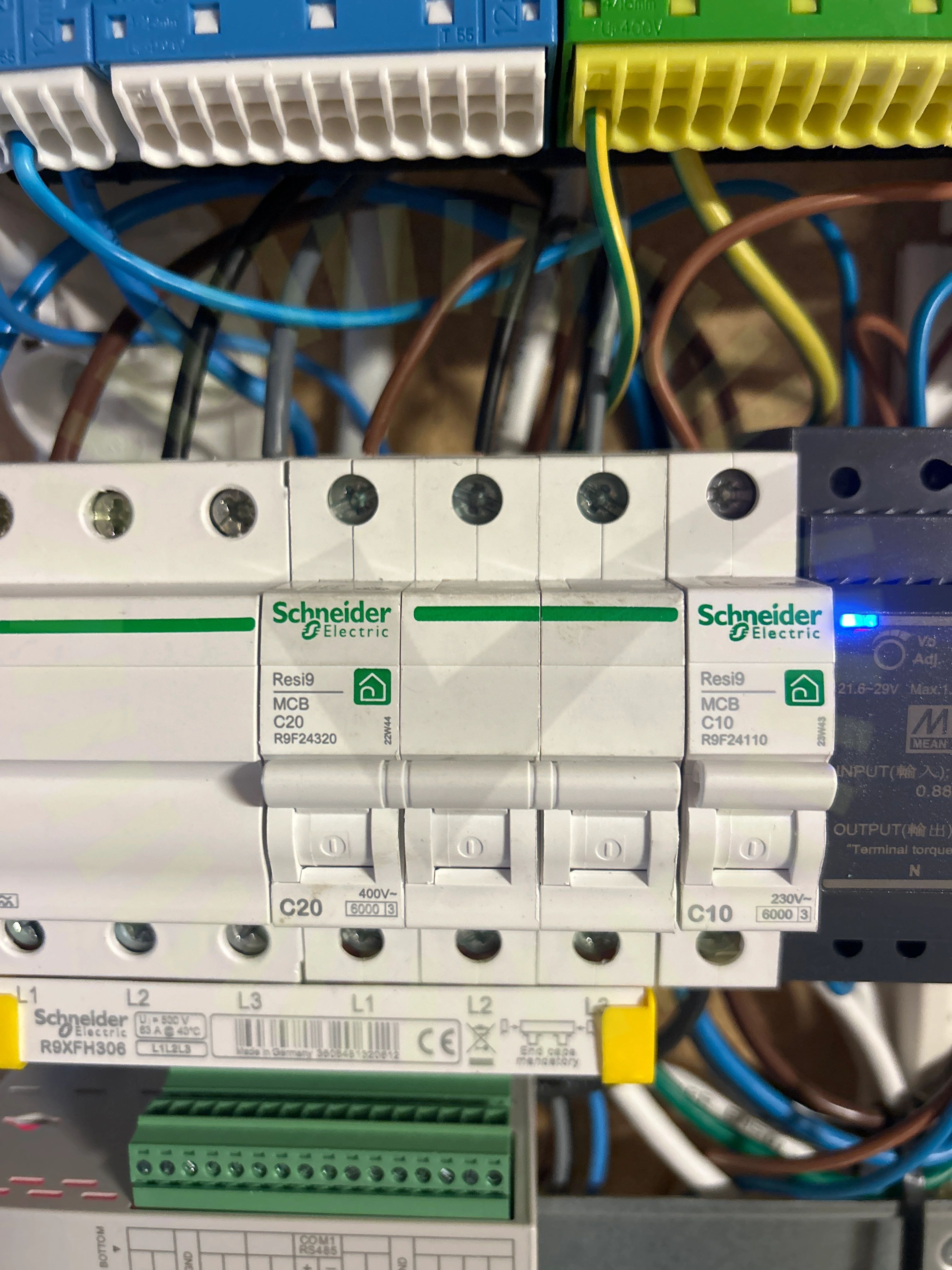

Kabeldimensionering

3.5 Kabeldimensionering

Inte godkänd

Vald säkring är större än lämpligt för det valda kablaget.

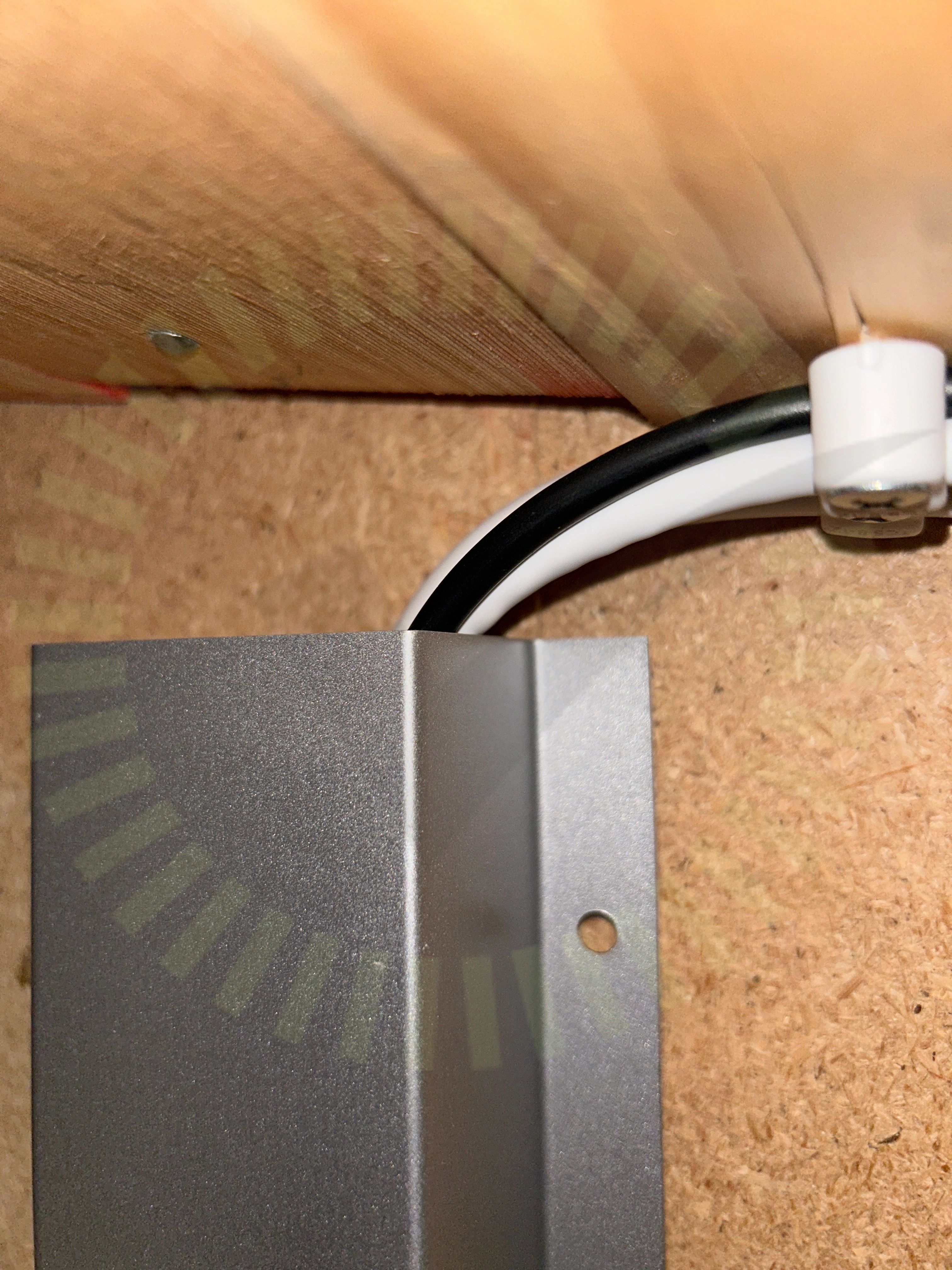

Skarp kant

3.6 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

29/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning
