Besiktningsrapport
9.2
Installation av
Skandica Solar
Datum
28 februari 2024
Ort
Mölndal, Västra Götalands län
Fastsäkring av produkt
/inspection-protocols/818f5c7c-e8fb-4cc5-ad5c-00ce30bbc8bc/818f5c7c-e8fb-4cc5-ad5c-00ce30bbc8bc)
Klämmornas placering
/inspection-protocols/da3d2429-59f4-41e6-bab8-9c021a662ef7/da3d2429-59f4-41e6-bab8-9c021a662ef7)
Panelramar separerade
/inspection-protocols/08bc83f0-bd63-4d9a-a04c-6524ae7bcfba/08bc83f0-bd63-4d9a-a04c-6524ae7bcfba)
+ 11
/inspection-protocols/319a54eb-afd1-4f21-bc08-a15e9fb19755/319a54eb-afd1-4f21-bc08-a15e9fb19755)
80% godkända
20% ej godkända
Om installationen
Paneler
Jinko: Tiger Neo N-type 54HL4R-B
Montagesystem
Nordmount: Falsad/Klickplåt
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
Undercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Batteri
Anmärkningar
3/16
/inspection-protocols/b58ccc40-cef1-431a-9e44-bb8fb7151840/b58ccc40-cef1-431a-9e44-bb8fb7151840)
2.1 Batteri PE
Inte godkänd
Batteri är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.
/inspection-protocols/f907131b-e977-4eb9-8890-94c26df72e4b/f907131b-e977-4eb9-8890-94c26df72e4b)
2.2 Närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
/inspection-protocols/818f5c7c-e8fb-4cc5-ad5c-00ce30bbc8bc/818f5c7c-e8fb-4cc5-ad5c-00ce30bbc8bc)
2.3 Fastsäkring av produkt
Inte godkänd
Vägginfästning saknas.
Godkända kontrollpunkter
13/16
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
3/17
/inspection-protocols/23516199-cf70-4729-a838-6816382f134a/23516199-cf70-4729-a838-6816382f134asrpwo52m7w2qprry4lnnk)

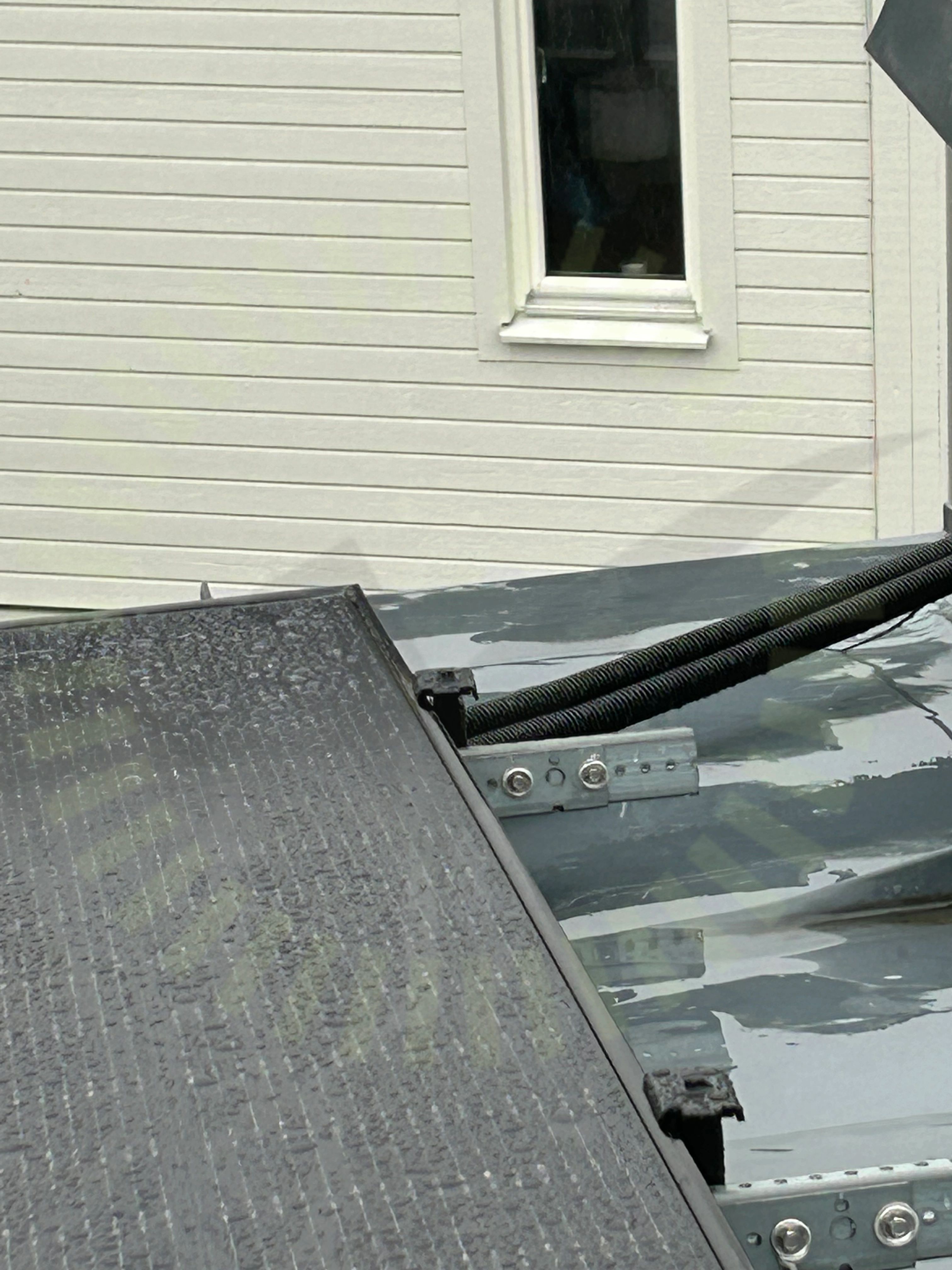

3.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
/inspection-protocols/da3d2429-59f4-41e6-bab8-9c021a662ef7/da3d2429-59f4-41e6-bab8-9c021a662ef7)
3.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
/inspection-protocols/08bc83f0-bd63-4d9a-a04c-6524ae7bcfba/08bc83f0-bd63-4d9a-a04c-6524ae7bcfba)

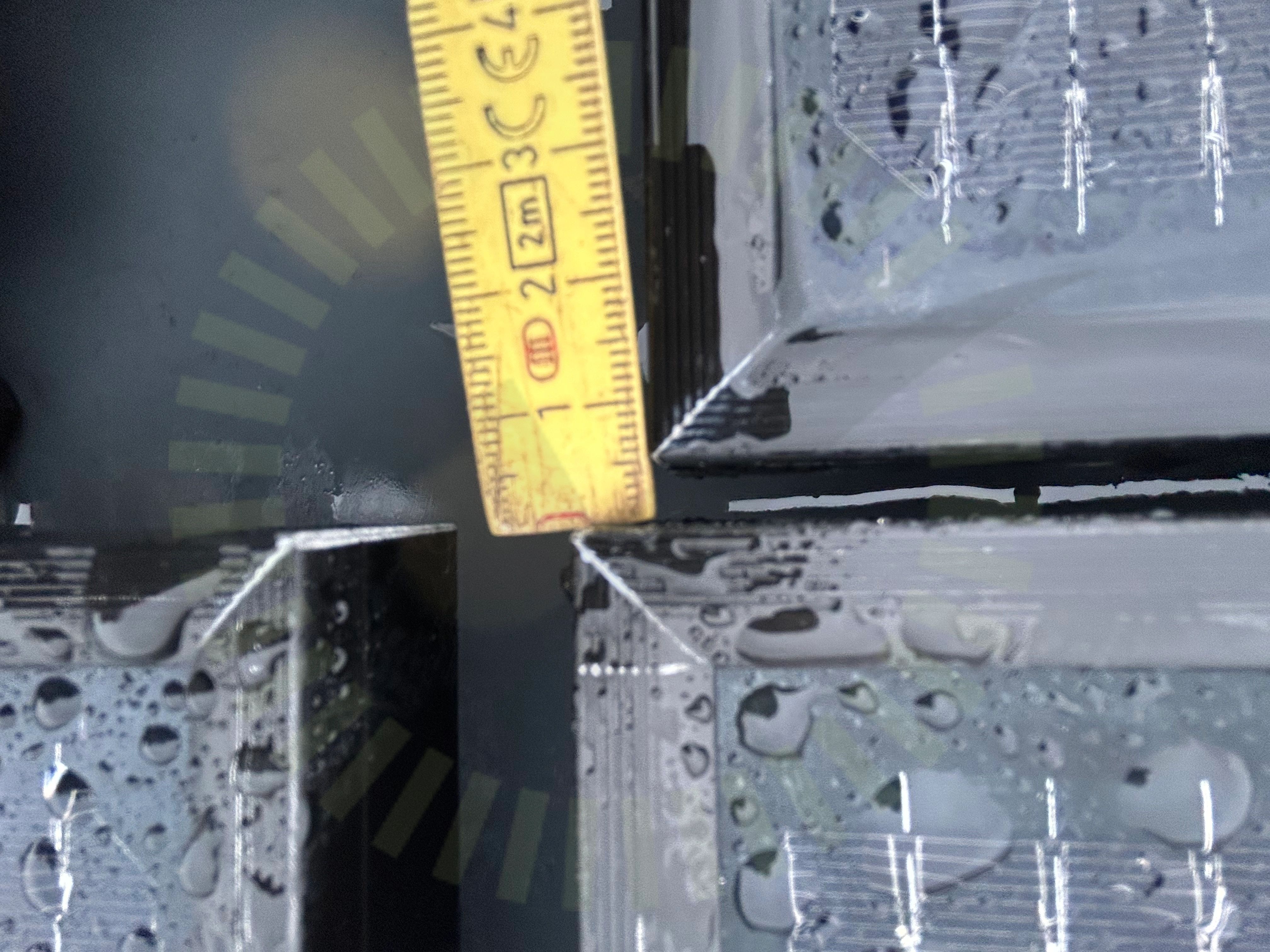

3.3 Panelramar separerade
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.
Godkända kontrollpunkter
13/17
Ej tillgängligt vid besiktning
1/17
Tak 1, Nordmount: Falsad/Klickplåt
Anmärkningar
3/21
4.1 Snö- och Vindlastberäkning
Inte godkänd
Layout i lastberäkningen stämmer inte med verkligheten.
/inspection-protocols/23516199-cf70-4729-a838-6816382f134a/23516199-cf70-4729-a838-6816382f134asrpwo52m7w5kqbmiq0ap2)

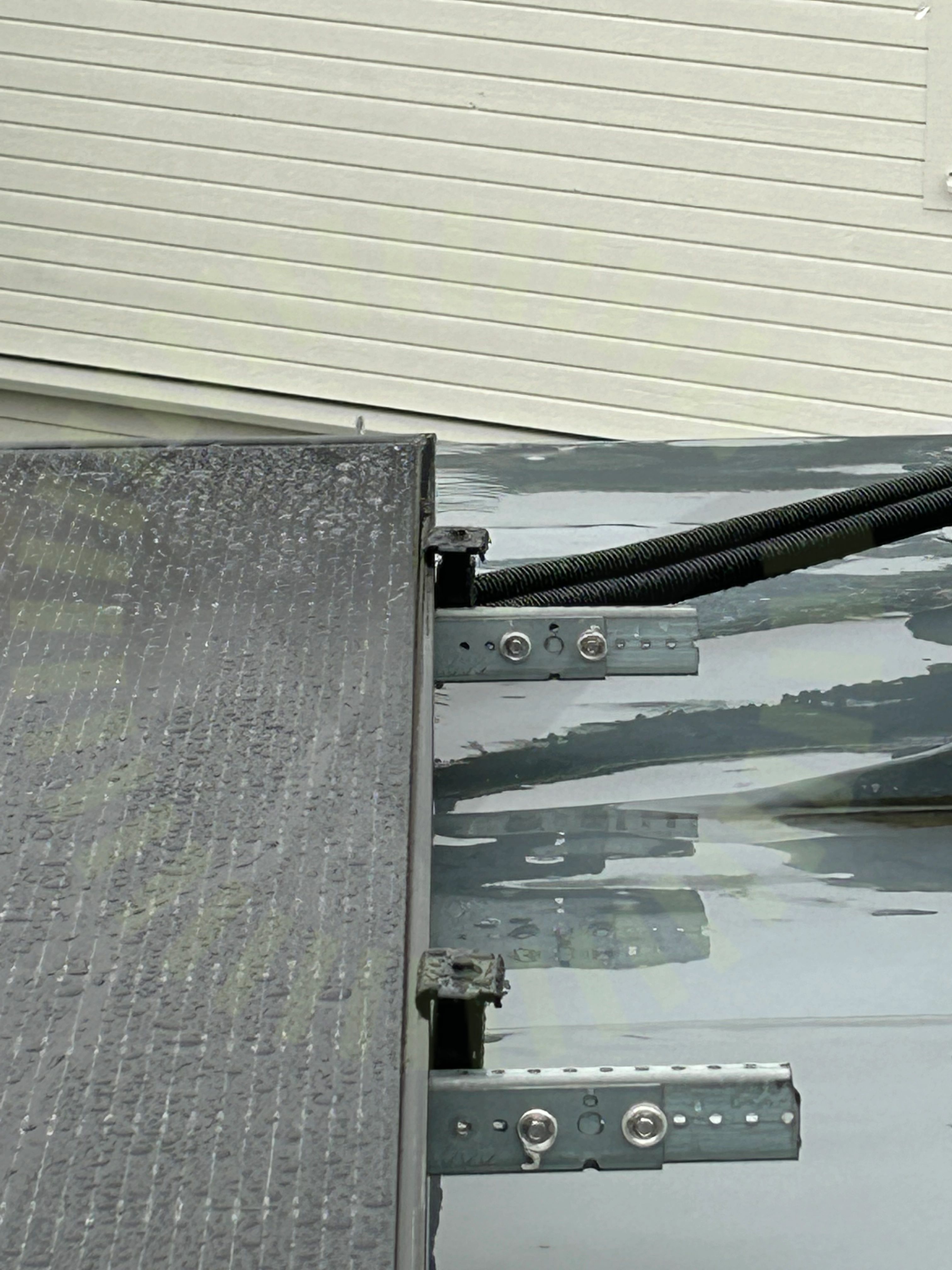

4.2 Ändklämmor
Inte godkänd
Ändklämma ligger inte emot panelens ram.
4.3 CC mått Infästning
Inte godkänd
En korrekt Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Godkända kontrollpunkter
18/21
Undercentral
Godkända kontrollpunkter
7/7
Varselmärkning
Anmärkningar
3/4
/inspection-protocols/f1fdde3a-8ed5-43be-ab52-fa8cbb73f787/f1fdde3a-8ed5-43be-ab52-fa8cbb73f787)
6.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
6.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
/inspection-protocols/9ea1717b-306f-44df-a4b0-46fe845ab127/9ea1717b-306f-44df-a4b0-46fe845ab127)
6.3 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
1/4
Växelriktare
Anmärkningar
6/36
7.1 DC Max Ström
Rekommendation
Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
/inspection-protocols/86744d96-4e9b-4066-8d10-83212cc2a9b0/86744d96-4e9b-4066-8d10-83212cc2a9b0)
7.2 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Monterad för nära vägg.
/inspection-protocols/23516199-cf70-4729-a838-6816382f134a/23516199-cf70-4729-a838-6816382f134a)
7.3 DC Kablage förläggning
Inte godkänd
Markrör är ej uv-beständigt.
/inspection-protocols/1081d85b-7f08-4545-8f46-a78c89fd7006/1081d85b-7f08-4545-8f46-a78c89fd7006)
7.4 Identifiering
Inte godkänd
Märkning är inte utfört så det är tydligt vad som tillhör vad.
/inspection-protocols/77178c40-40e6-4bbf-bf82-6fb1d6308a2e/77178c40-40e6-4bbf-bf82-6fb1d6308a2e)
7.5 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
/inspection-protocols/319a54eb-afd1-4f21-bc08-a15e9fb19755/319a54eb-afd1-4f21-bc08-a15e9fb19755)
7.6 Kabeldimensionering
Inte godkänd
Vald säkring är större än lämpligt för det valda kablaget.
Godkända kontrollpunkter
29/36
Ej tillgängligt vid besiktning
1/36
