Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

1KOMMA5°

Datum

12 januari 2023

Ort

Smögen , Västra Götalands län
Fästens placering
AC kabel skarp kant
Skador
91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/12
Fästens placering

1.1 Fästens placering

Inte godkänd

fel avstånd på panelfästen

Tillverkarens anvisningar

Godkända kontrollpunkter

11/12
DragavlastadeDräneringshålFästenas överlappningFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmornas storlekMellanrumSkadorSkuggaSträngförläggning

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/12

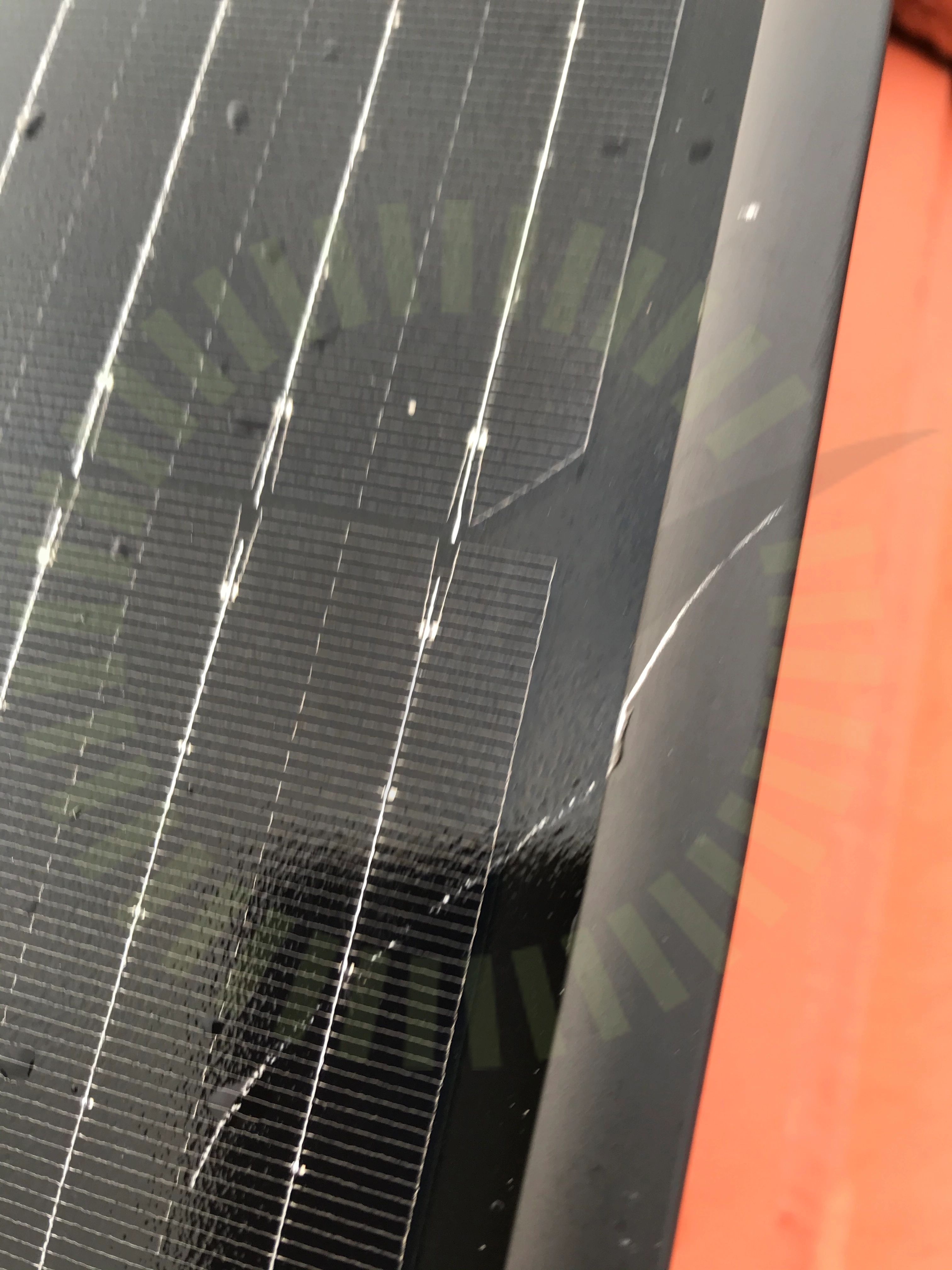

Skador

2.1 Skador

Inte godkänd

repor finns

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12
DragavlastadeDräneringshålFästenas överlappningFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmornas storlekMellanrumSkuggaSträngförläggning

Huawei: SUN2000 (3-10KTL)-M0

Anmärkningar

3/30

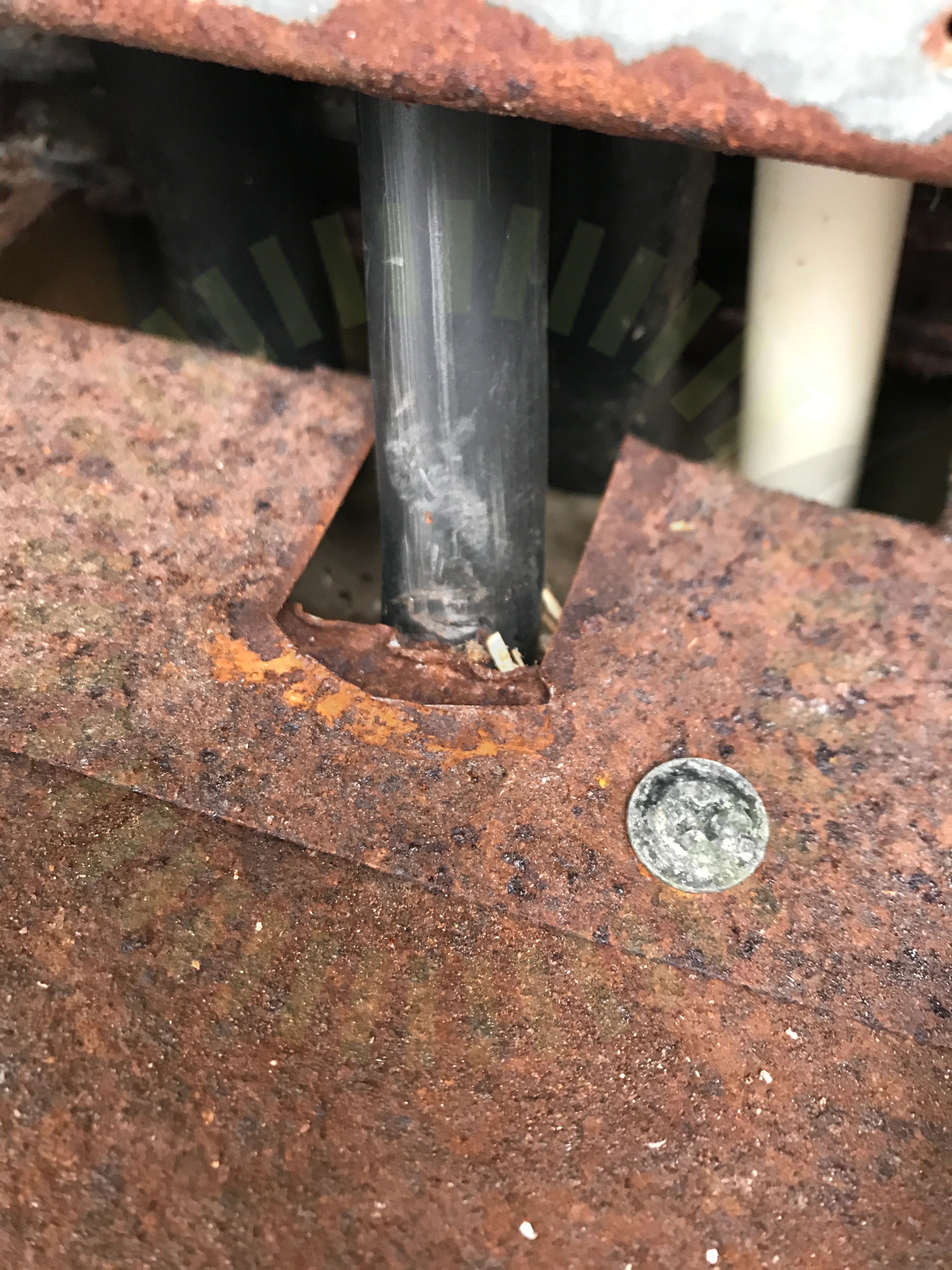

AC kabel skarp kant

3.1 AC kabel skarp kant

Inte godkänd

vass kant

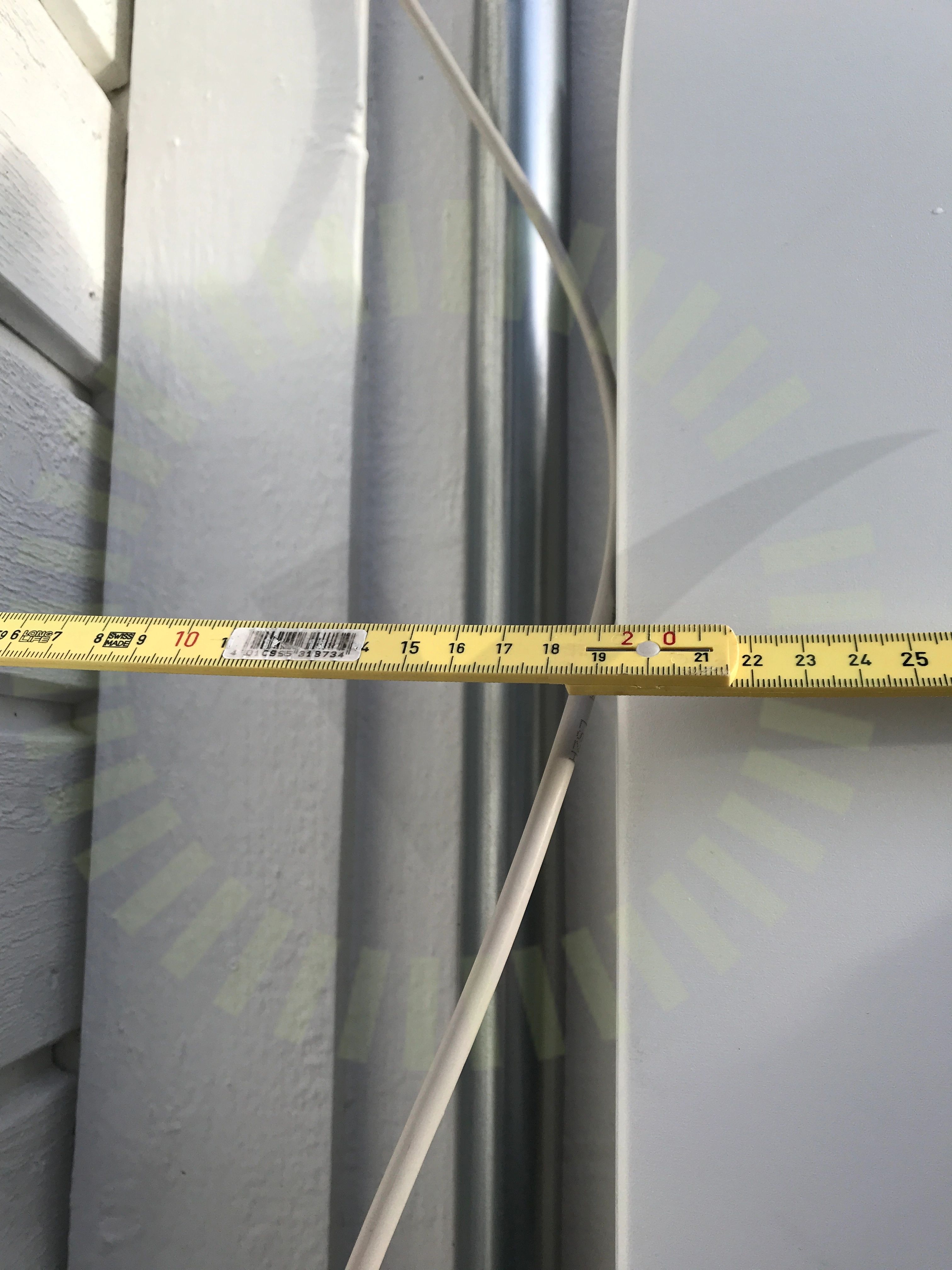

Avstånd

3.2 Avstånd

Inte godkänd

avstånd till vägg för kort

Tillverkarens anvisningar

3.3 Mätprotokoll DC

Inte godkänd

mätprotokoll saknas.

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

26/30
Fastsäkring av produkt Infästning InternetAC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningDC FörläggningDC Kablage egenskaperDC kontakterDC Skador på kabelDC Yttre påverkanDimensioneringHuvudsäkringInformering av solcellerKabelLedare fastspändaMärkningSträngschemaSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilation

Ej tillgängligt vid besiktning

1/30
DC Genomföringar

K2: SingleRail: CrossHook 3S

Anmärkningar

4/39

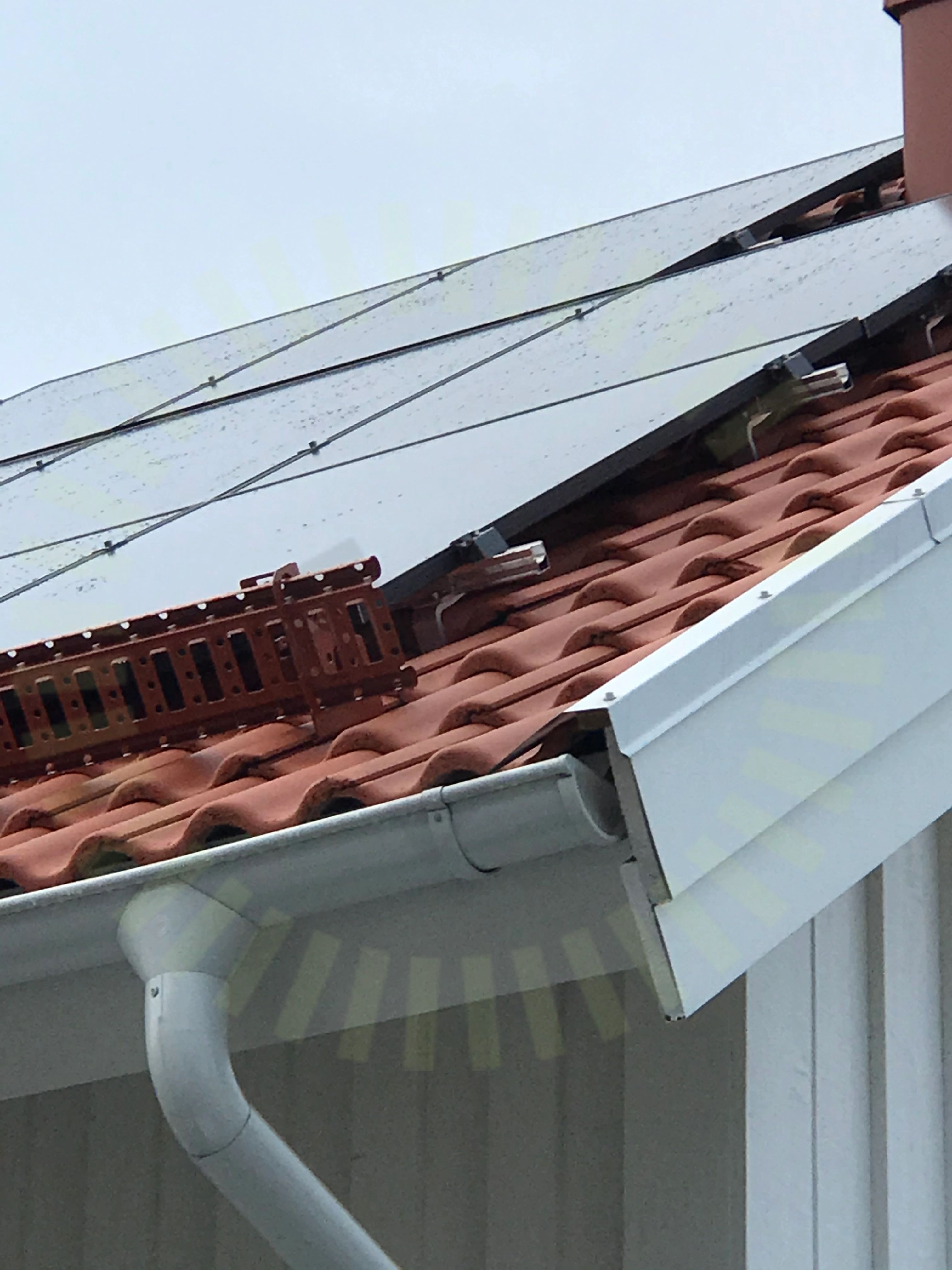

Urspårning av betongpannor

4.1 Urspårning av betongpannor

Rekommendation

panna hänger i luften

4.2 Urspårning av betongpannor

Rekommendation

pannor hänger i luften

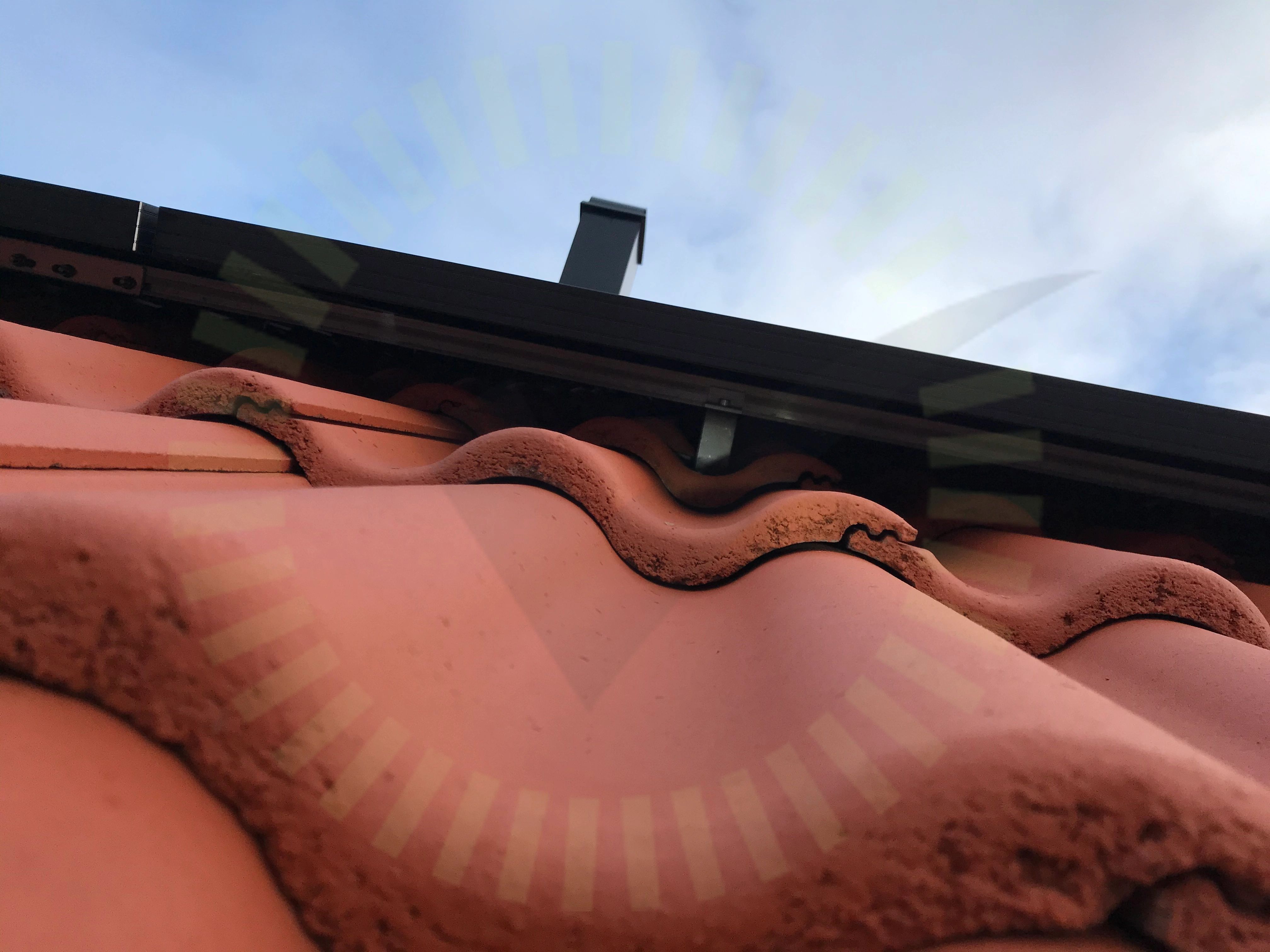

Takpannor under betongkrok

4.3 Takpannor under betongkrok

Inte godkänd

för litet avstånd

Tillverkarens anvisningar

4.4 Takpannor under betongkrok

Inte godkänd

för litet avstånd

Tillverkarens anvisningar

Godkända kontrollpunkter

34/39
Främmande materialFrämmande materialFörutsättningarFörutsättningarInfästningar i takstolInfästningar i takstolInfästningarnas CC måttInfästningarnas CC måttKabeluppfästningKabeluppfästningMittklämmorMittklämmorShimsShimsSkadorSkadorSkarp kantSkarp kantSkenornas infästningSkenornas infästningSkenornas överhängSkenornas överhängSkenskarvarSkenskarvarSkyddSkyddSlutklämmorSlutklämmorSnö- och VindlastberäkningSnö- och VindlastberäkningTermisk brytpunktTermisk brytpunktVäderbeständigt materialVäderbeständigt material

Ej tillgängligt vid besiktning

1/39
Takgenomföring

tak 2, K2: SingleRail: CrossHook 3S

Anmärkningar

1/1
lösa delar och trasiga pannor

5.1 lösa delar och trasiga pannor

Rekommendation

mycket lösa delar på tak,mark och trasig panna

Växelriktare

Anmärkningar

1/1

6.1 PE Chassi

Inte godkänd

PE chassi saknas.

Huawei User Manual Issue 04 (2021-08-10), Sida 34
