Besiktningsrapport
8.5
Installation genom
Svea Solar
Datum
2 november 2022
Ort
Åhus, Skåne län
Infästning placering
Slutfäste
Kabeluppfästning

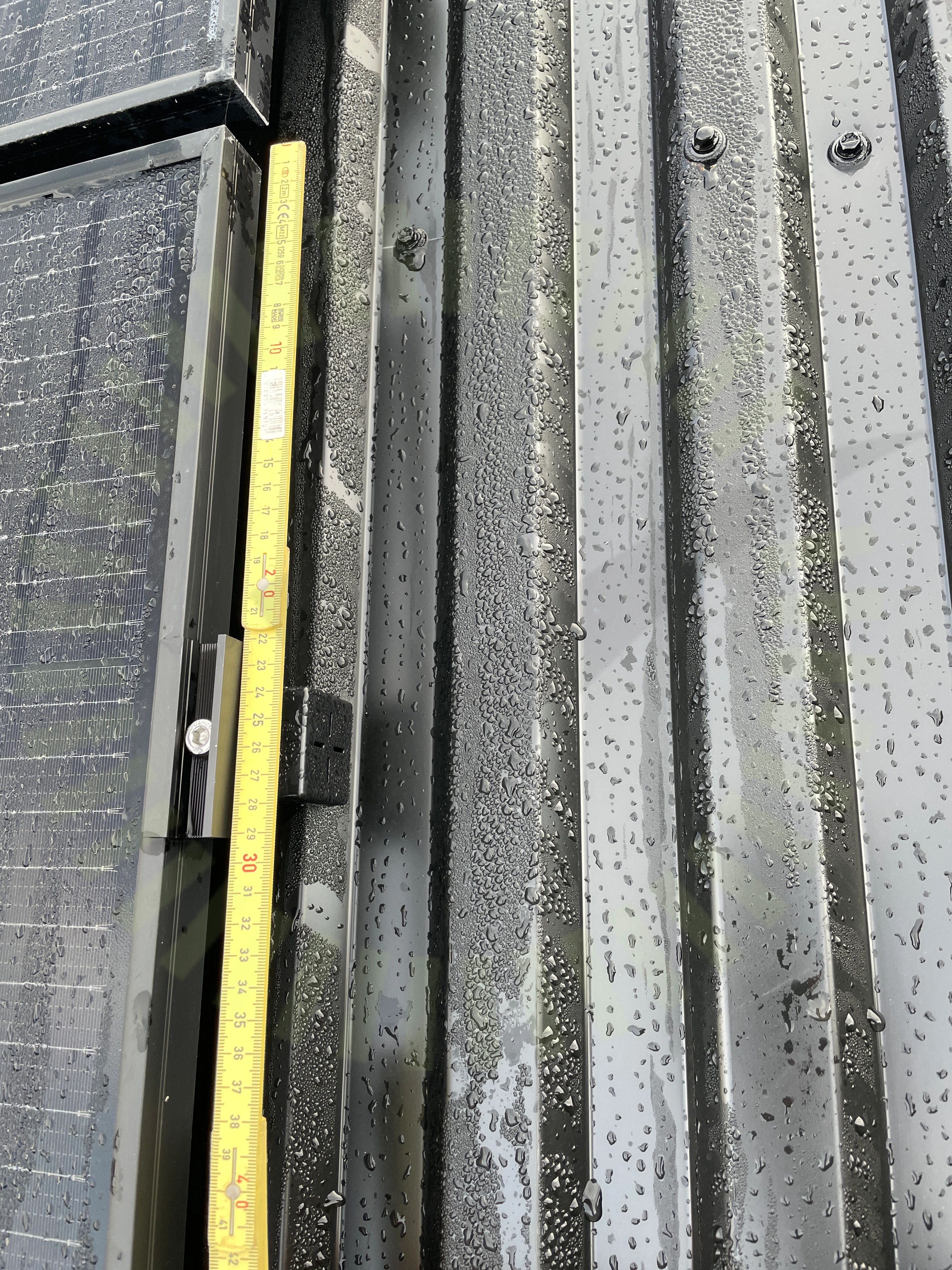

+ 5
84% godkända
16% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Optimerare
SolarEdge: P650-P950
Montagesystem
Schletter: SingleFix-V
Växelriktare
SolarEdge: SE12.5K-SE20K
Tillbehör
Säkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Optimerare: Allmänt
Anmärkningar
2/5

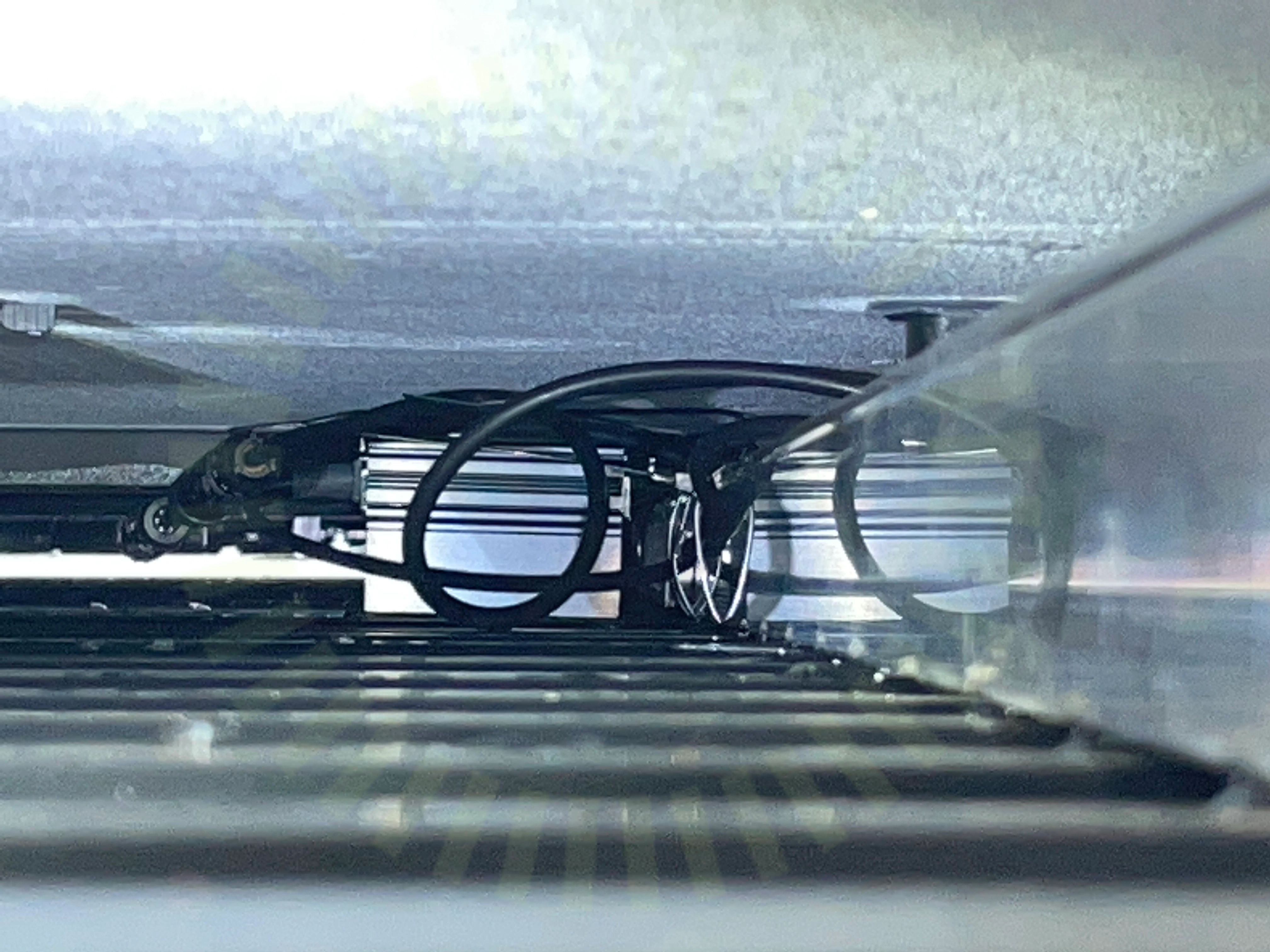

1.1 Optimerare Dragavlastade
Inte godkänd
Hårt dragen kablage från optimeraren, vilket kommer påverka dess dragavlastning över tid
1.2 Optimerare Placering
Inte godkänd
Följer ej tillverkarens anvisningar.
Godkända kontrollpunkter
3/5
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Tak 1, Schletter: SingleFix-V
Anmärkningar
4/18
3.1 Infästning placering
Inte godkänd
Fäste placerat där plåt överlappar

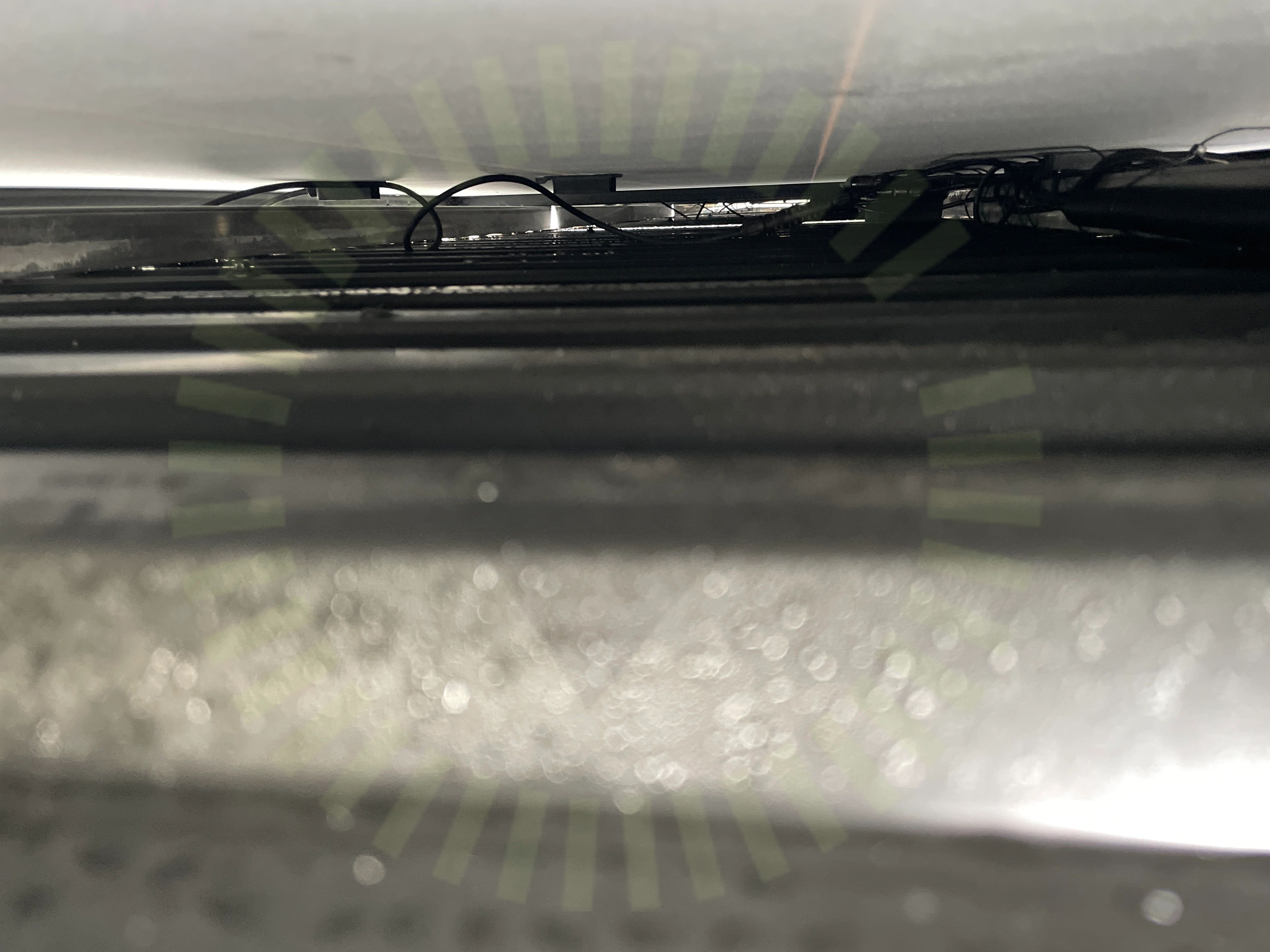

3.2 Kabeluppfästning
Inte godkänd
Kablar hänger ner mot taket, ej uppfästa korrekt
3.3 Skenornas överhäng
Inte godkänd
Snö- vindlast projektering saknas., Uppmätt mått 340 mm.

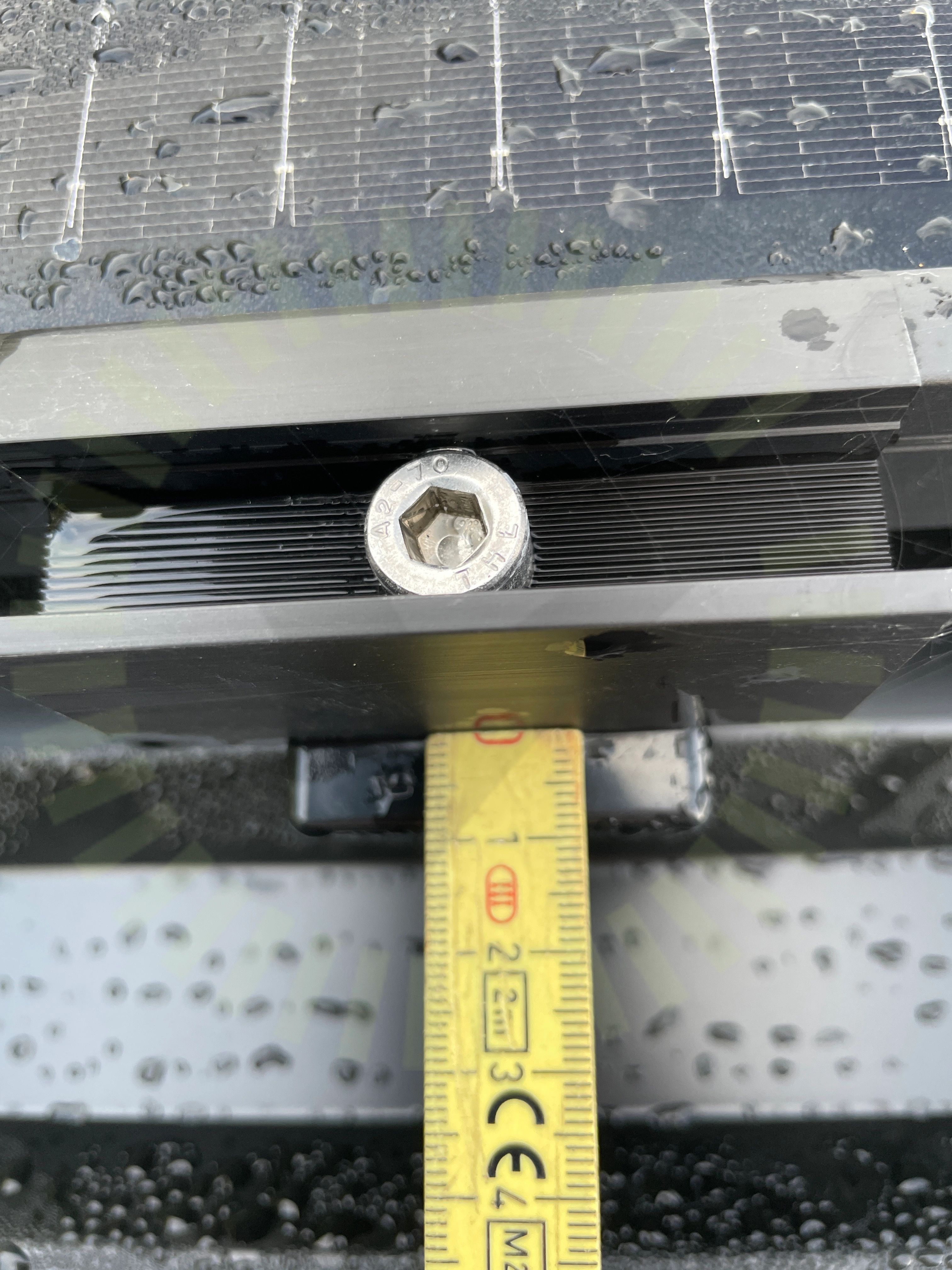

3.4 Slutfäste
Inte godkänd
Följer ej tillverkarens anvisningar. Uppmätt mått 8 mm
Godkända kontrollpunkter
14/18
Tak 1, Trina: Vertex DE09.05
Anmärkningar
2/11
4.1 Fästenas placering
Inte godkänd
Följer ej tillverkarens anvisningar. Uppmätt mått 255 mm

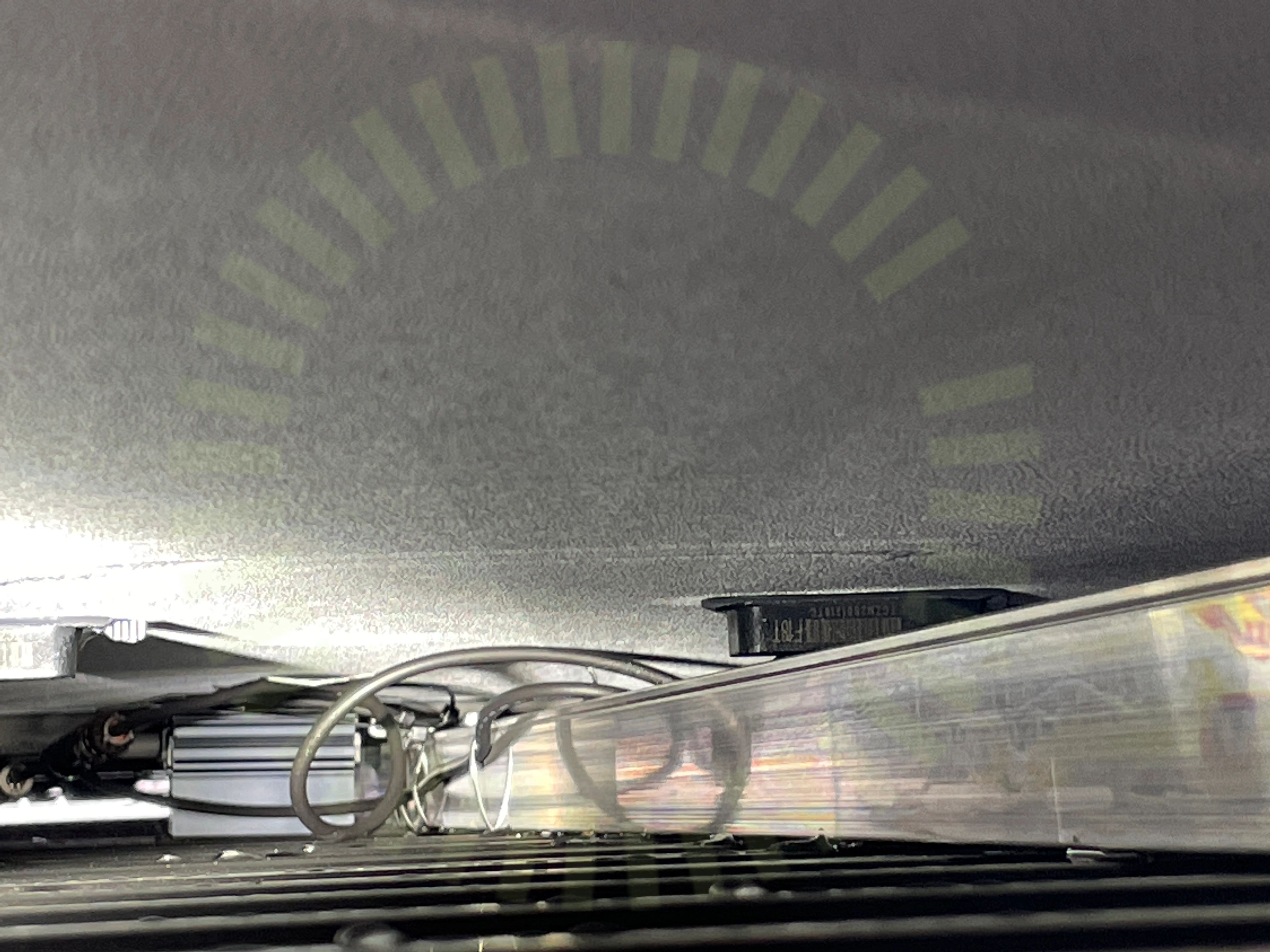

4.2 Föremål mot bakstycke
Inte godkänd
Panelens baksida (dosa) vilar mot skenan.
Godkända kontrollpunkter
9/11
Varselmärkning
Anmärkningar
1/4

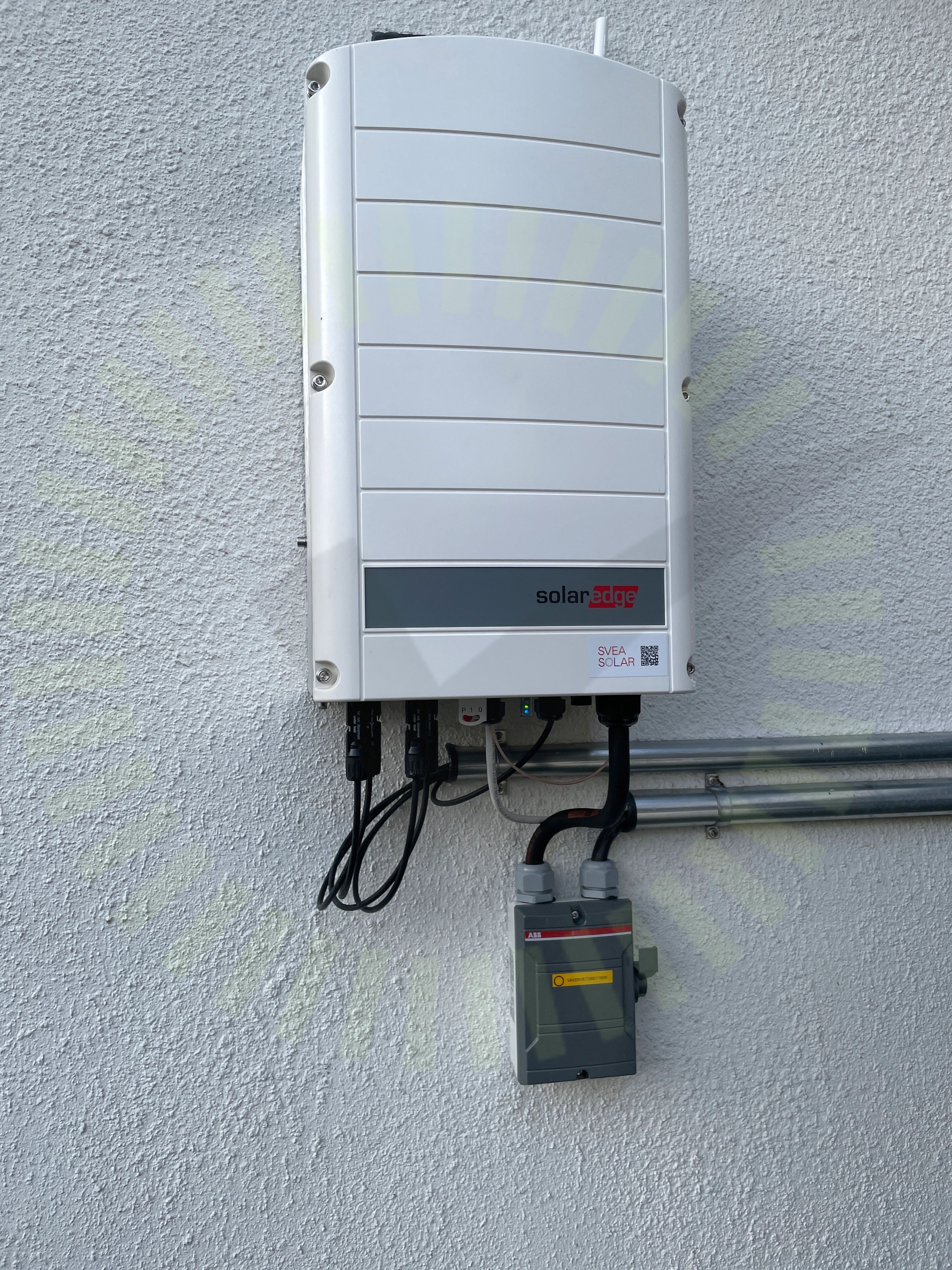

5.1 Varning för likström
Inte godkänd
Märkning saknas
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
2/24

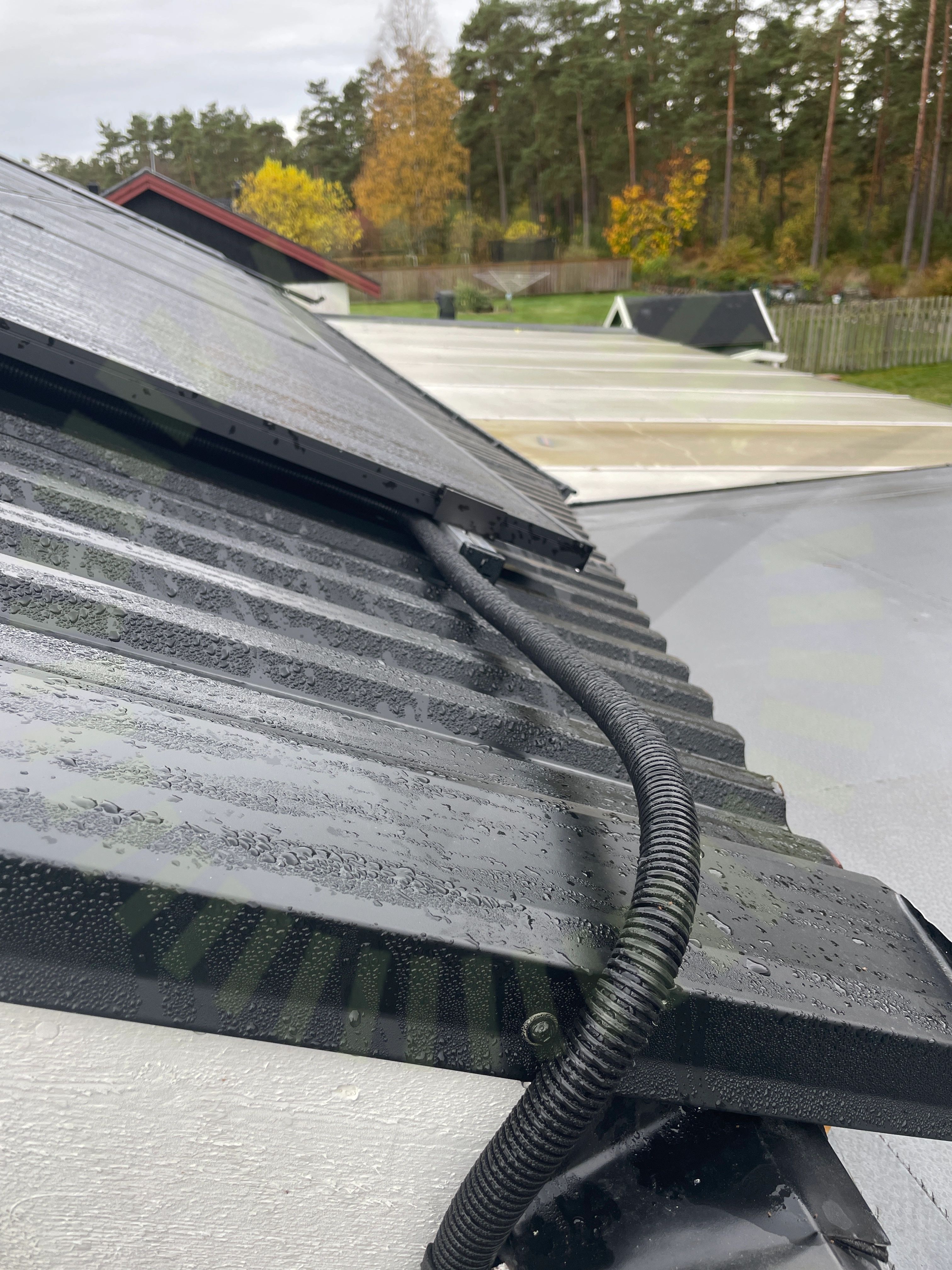

6.1 DC Förläggning
Inte godkänd
DC kablage/flexslang löst förlagd.

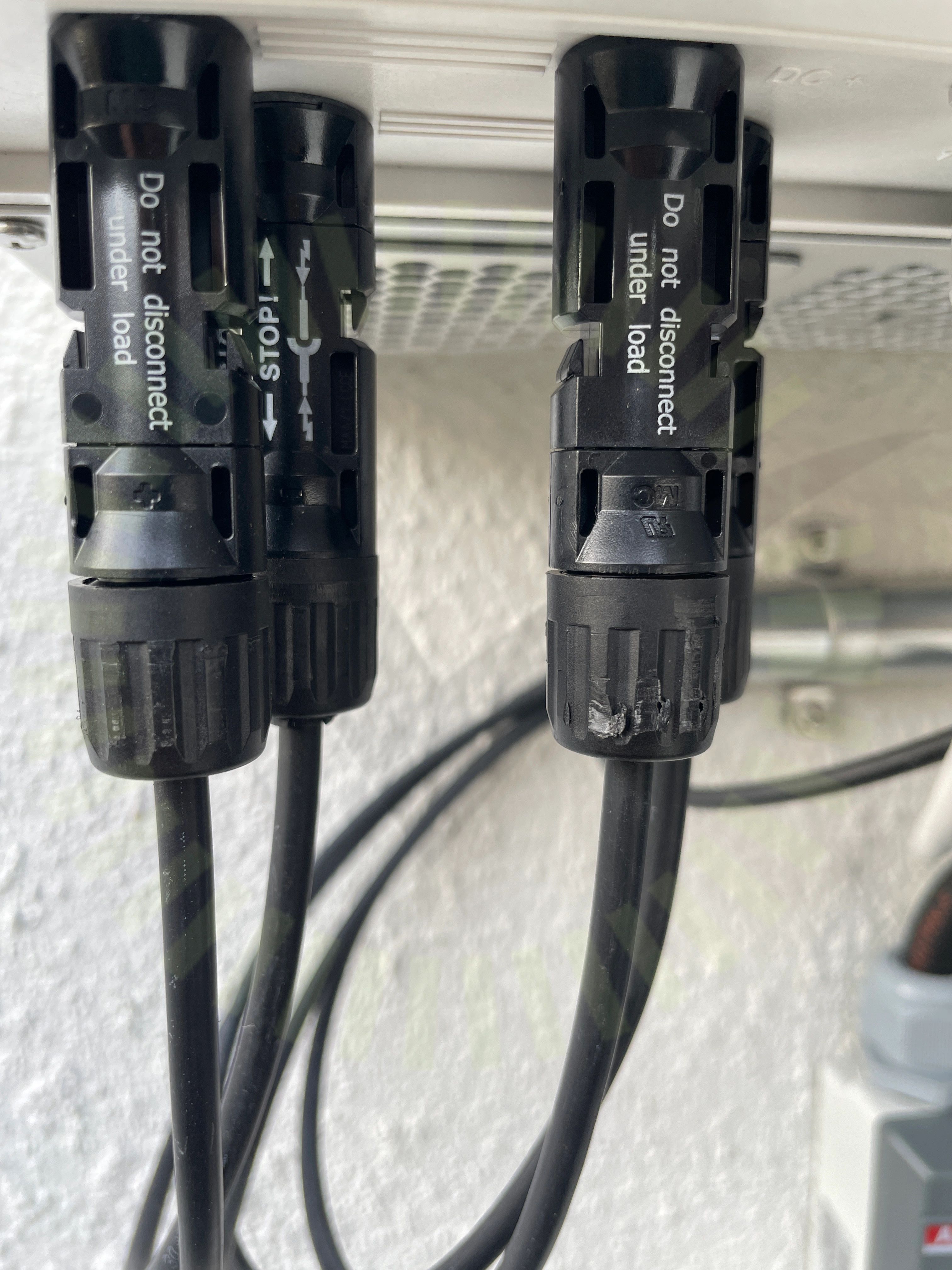

6.2 Förskruvning
Inte godkänd
Kontakter för hårt åtdragna
