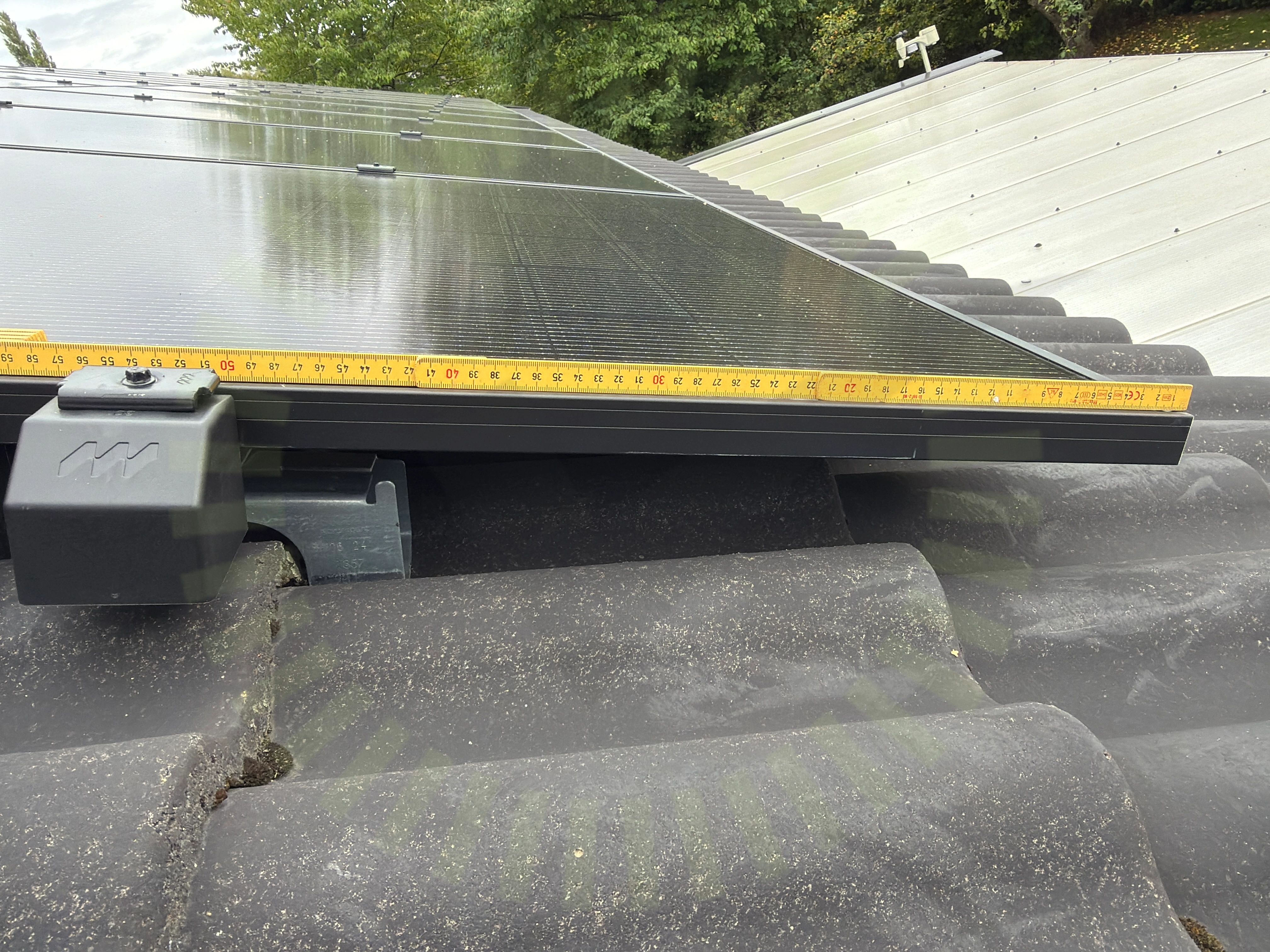

2.1 Nordmounts klämmor klämzon
Inte godkändKlämmor är placerade utanför den angivna klämzonen för den valda klämman. Underlag för använd klämzon saknas.
Besiktningsrapport
9.6
Installation genom
Takkraft
Datum
25 september 2026
Ort
Bålsta, Uppsala län
93% godkända7% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: SEM3-M-2
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DMxxxG12RT-G54HBB
Anmärkningar
3/18

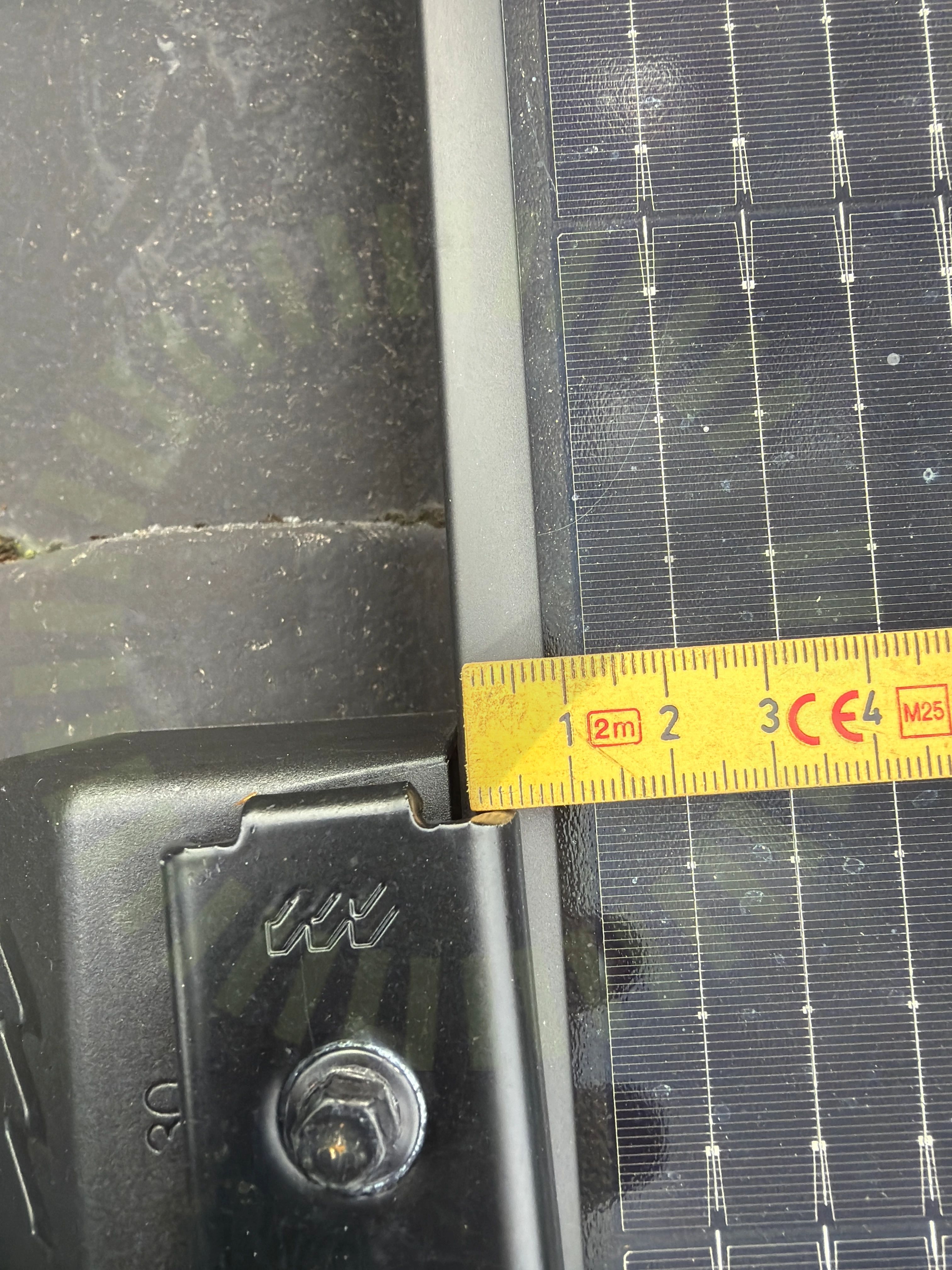

2.2 Nordmounts klämmor överlappning
Inte godkändKlämmorna överlappar inte korrekt med panelramen. Ligger snett mot ramen så ena sidan inte överlappar korrekt. Måste tryckas in hela vägen.

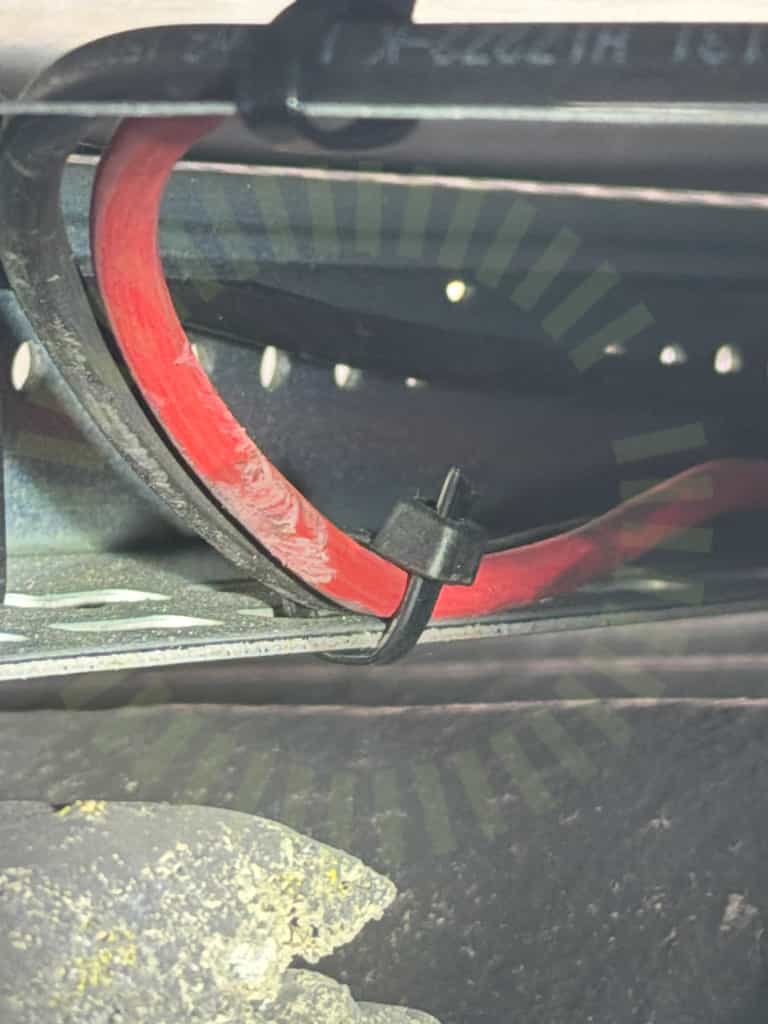

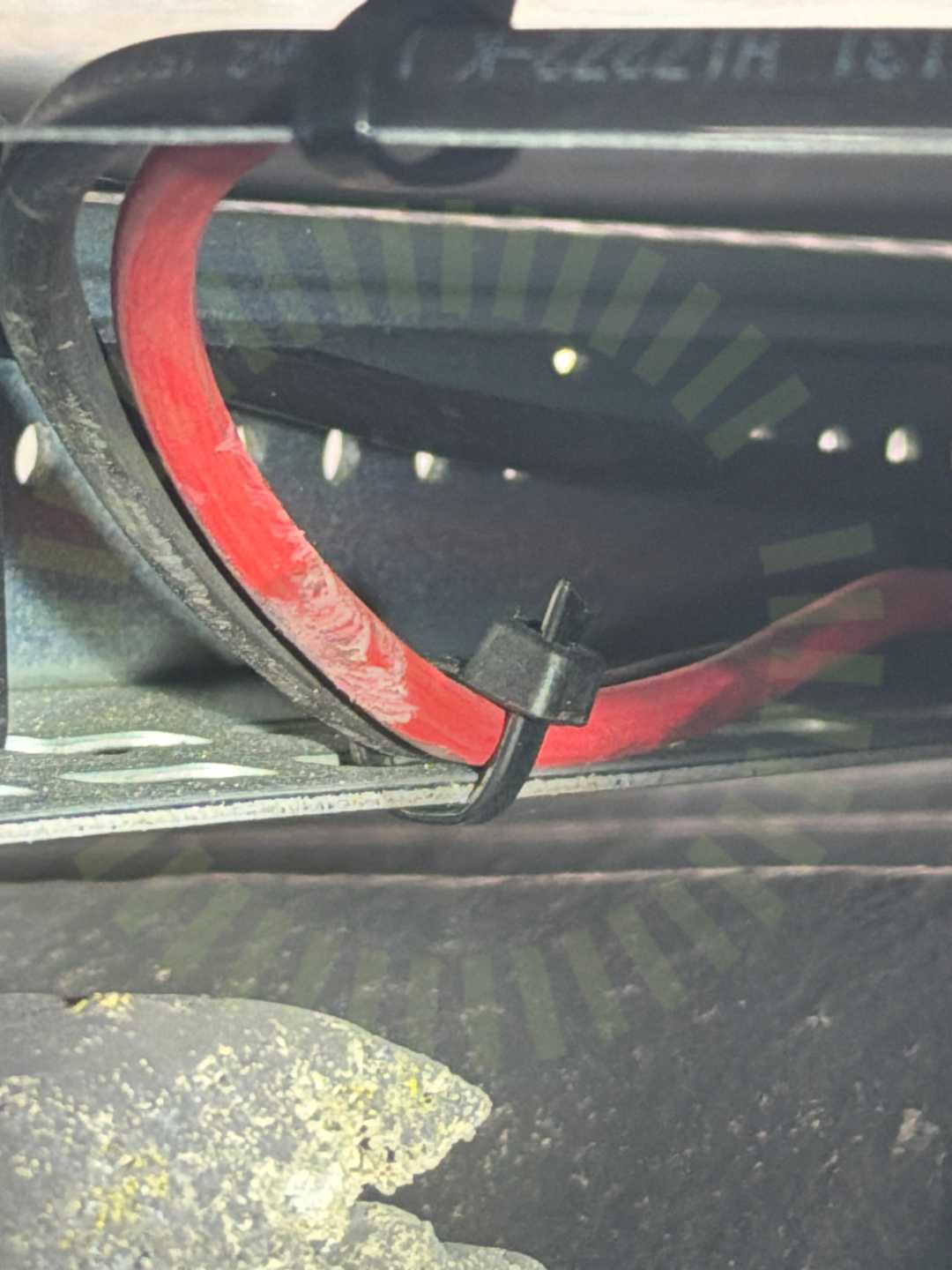

2.3 Skador DC kablage
Inte godkändMantel för DC kablage har skavts ner.
Godkända kontrollpunkter
14/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Eastron: SEM3-M-2
Anmärkningar
1/53.1 Avsäkring
Inte godkändSmartmätare är avsäkrad på 20A
Godkända kontrollpunkter
4/5FastsäkringKabelareaPlacering av CT klämmorSignalkabel
Nordmount Panntak: Bärläkt
Anmärkningar
1/21

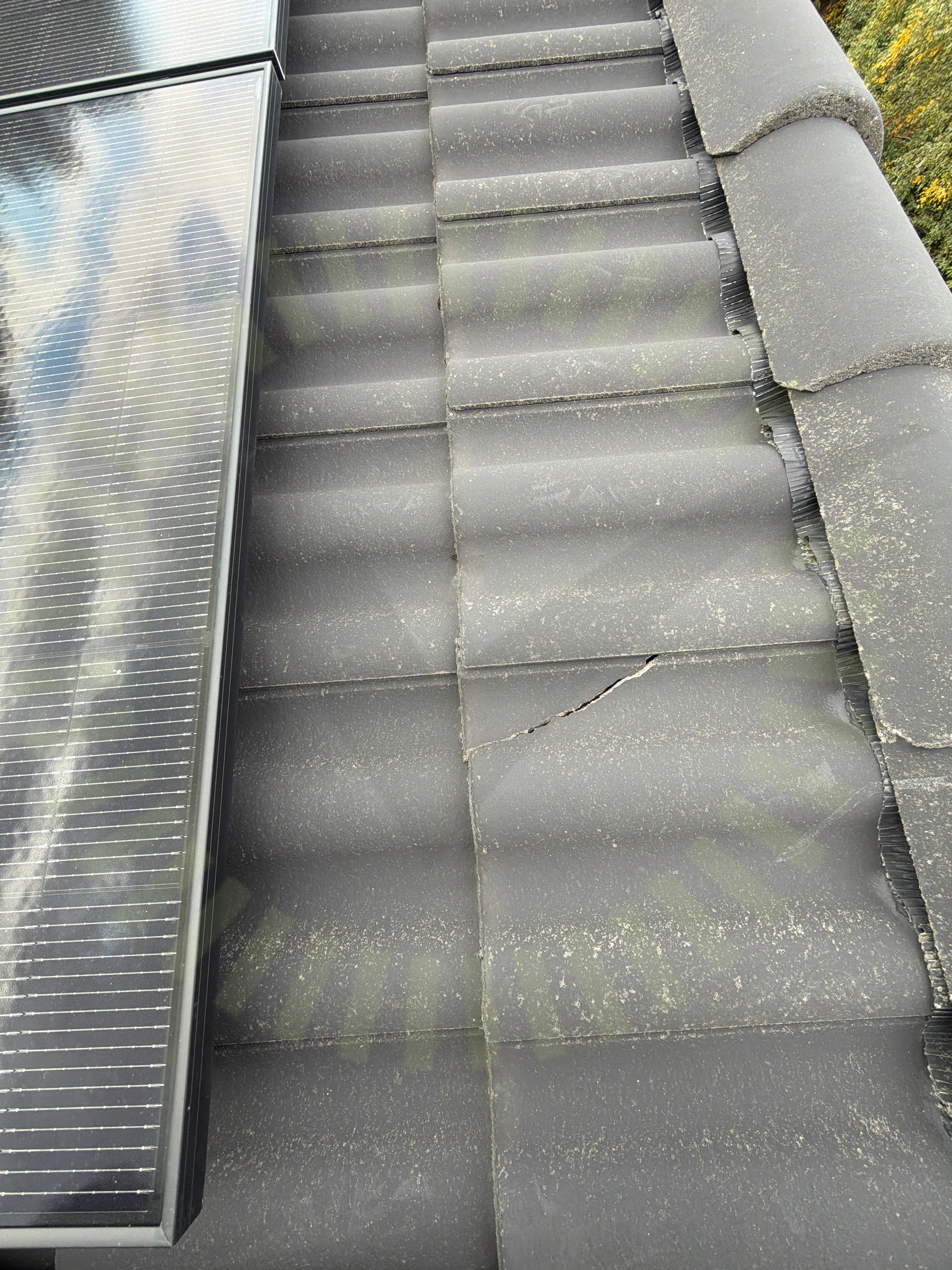

4.1 Skador
Inte godkändTakpanna är sprucken vid installation.
Godkända kontrollpunkter
19/21Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLiggande skenorLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/21Termisk brytpunkt skenor
Sigenergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
2/47

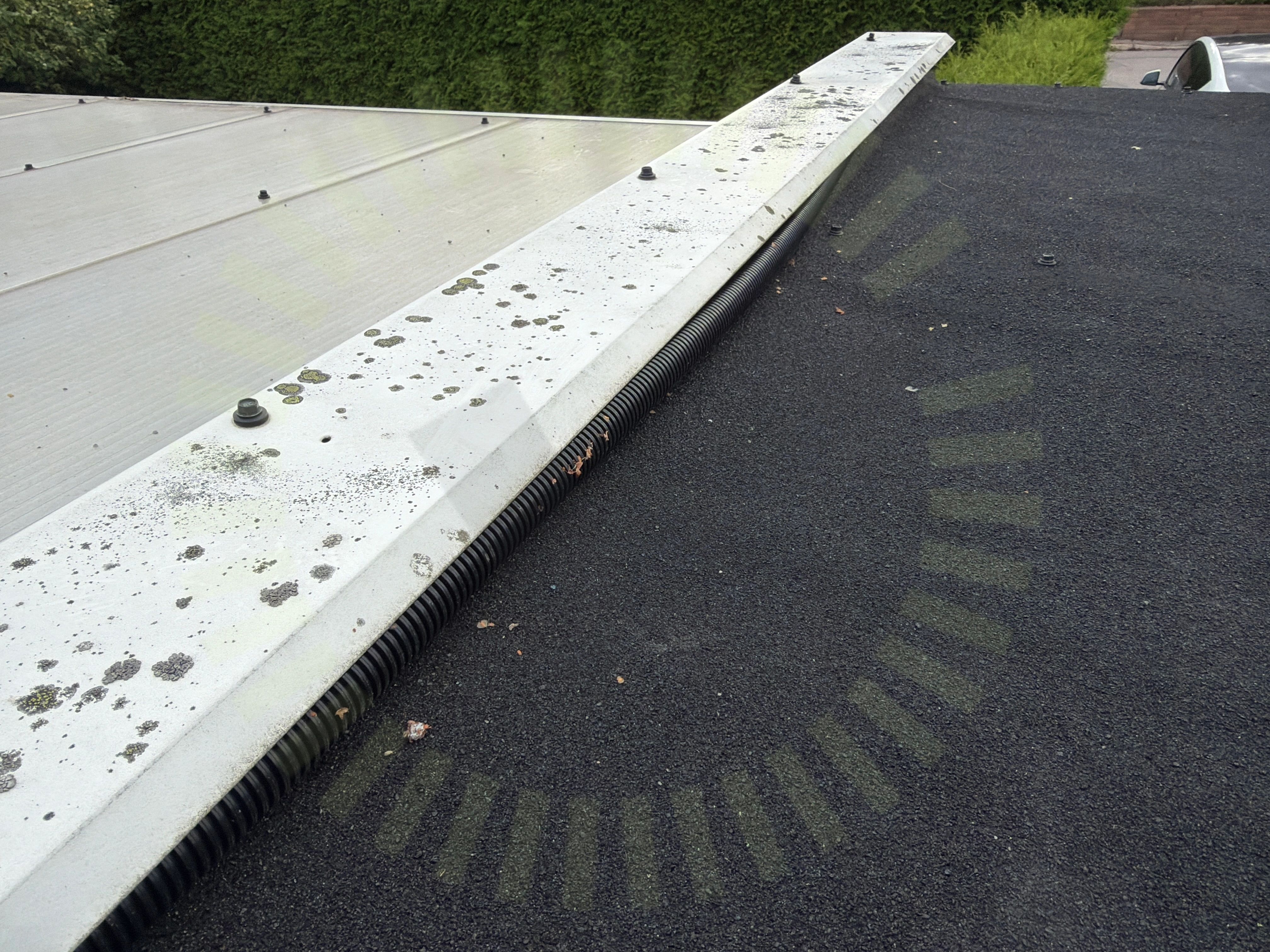

5.1 DC Kablage förläggning
Inte godkändSlang för DC kablage är inte lämpligt fastsäkrat. Ligger löst under vindplåt.

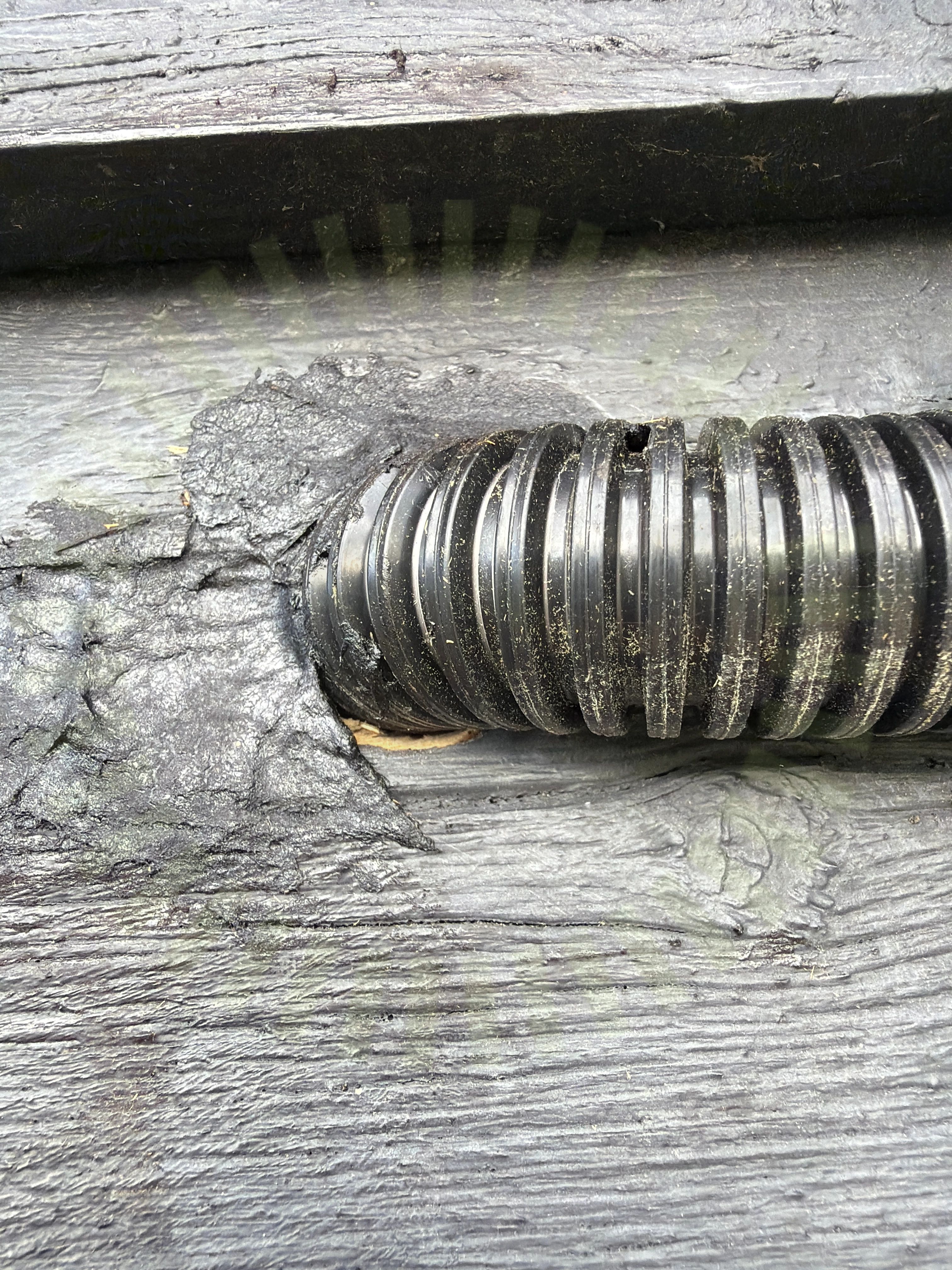

5.2 Genomföringar
Inte godkändGenomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
45/47AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
