Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Vattenfall

Datum

26 maj 2023

Ort

Ytterby , Västra Götalands län
Kabeluppfästning
Jordning av chassi
Kopplingslåda
87% godkända13% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
Vattenfall

Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

3/27

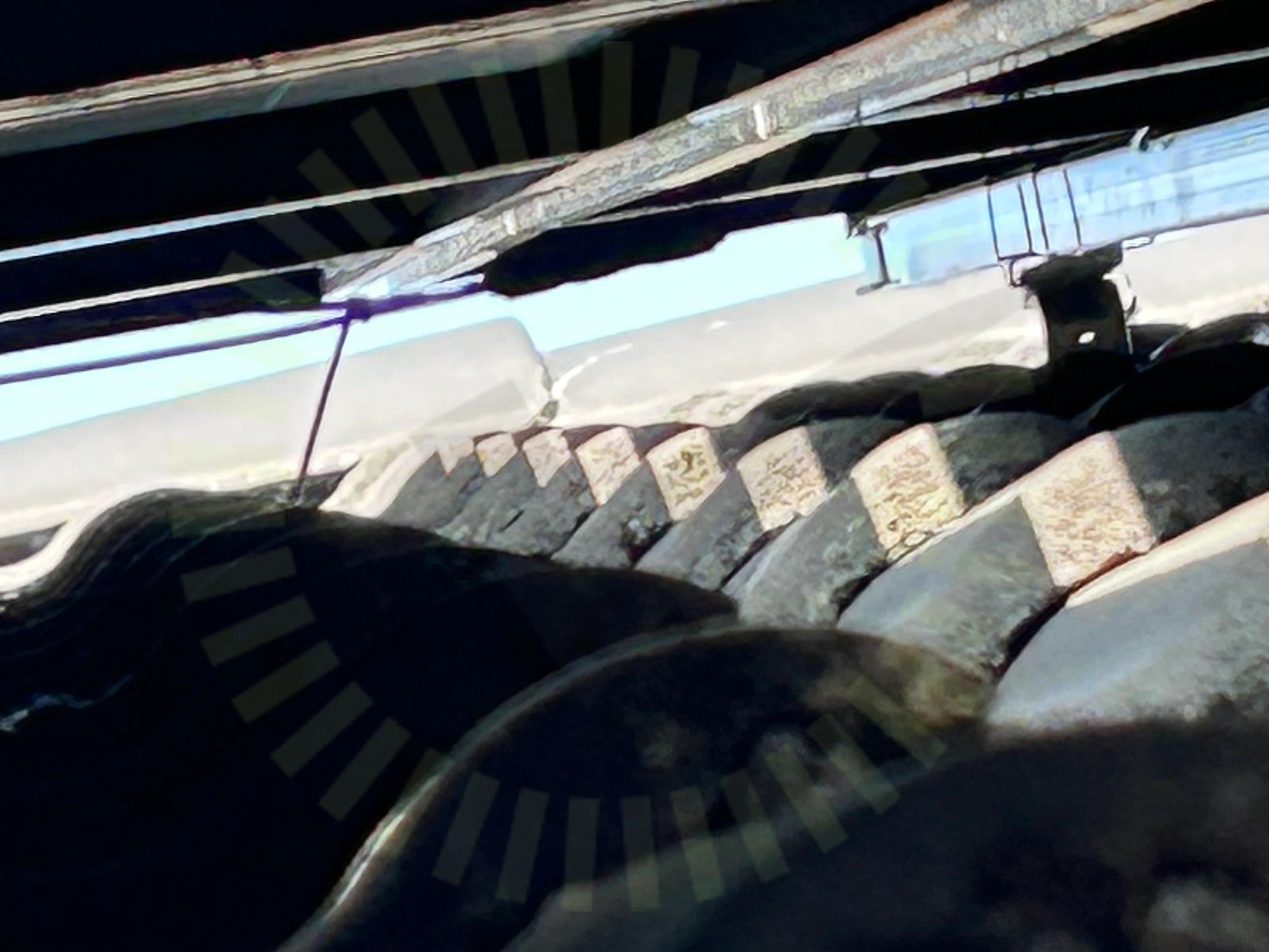

Kabeluppfästning

1.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

1.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

1.3 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Ett korrekt underlag att kontrollera krokarnas avstånd till varandra mot saknas. (mått 107cm)

Snö- och vindlastberäkning

Godkända kontrollpunkter

24/27
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

SunGrow: SG5-12RT

Anmärkningar

5/38

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

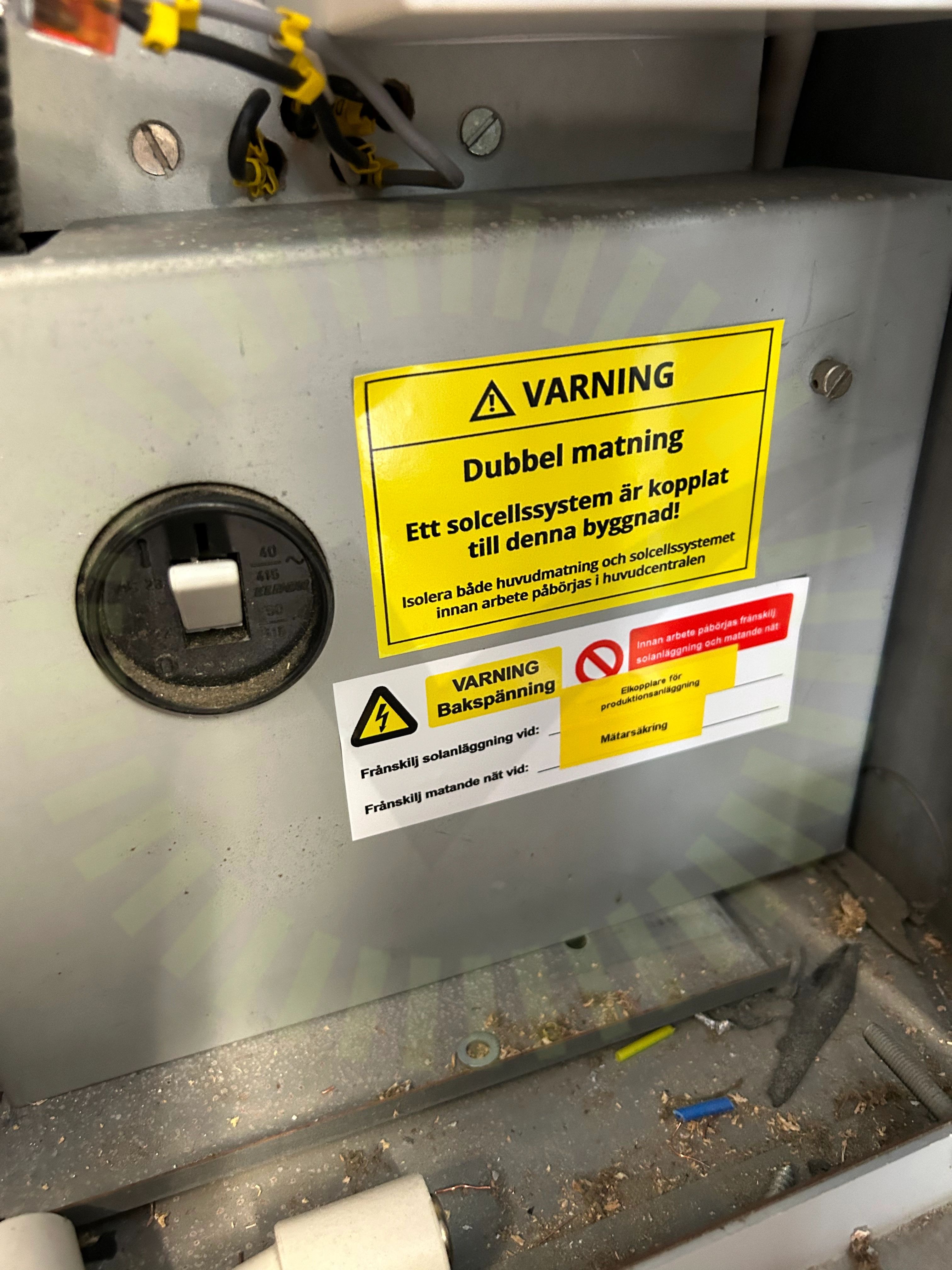

Tillförlitligt fäst

2.2 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

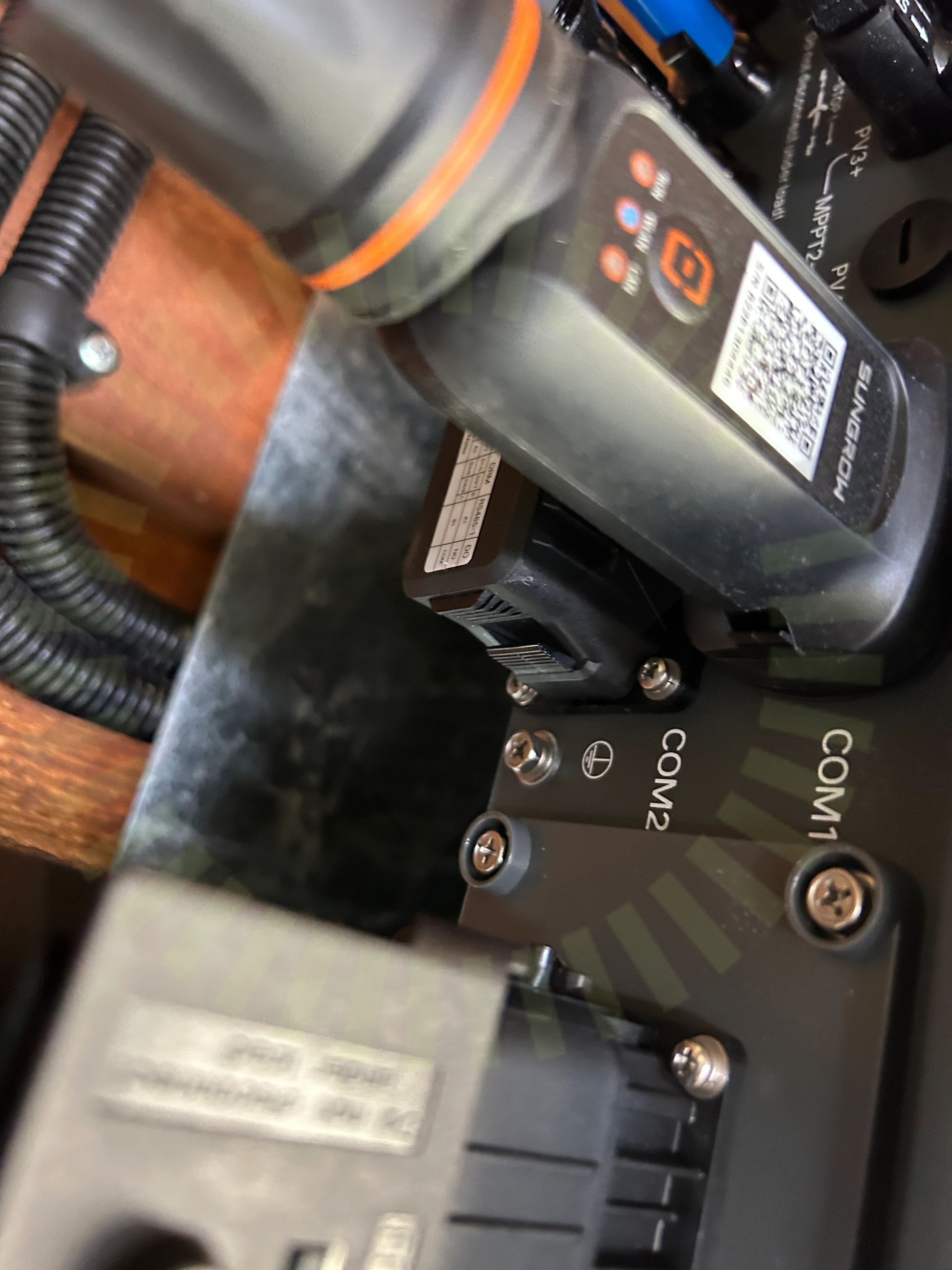

Jordning av chassi

2.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

2.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

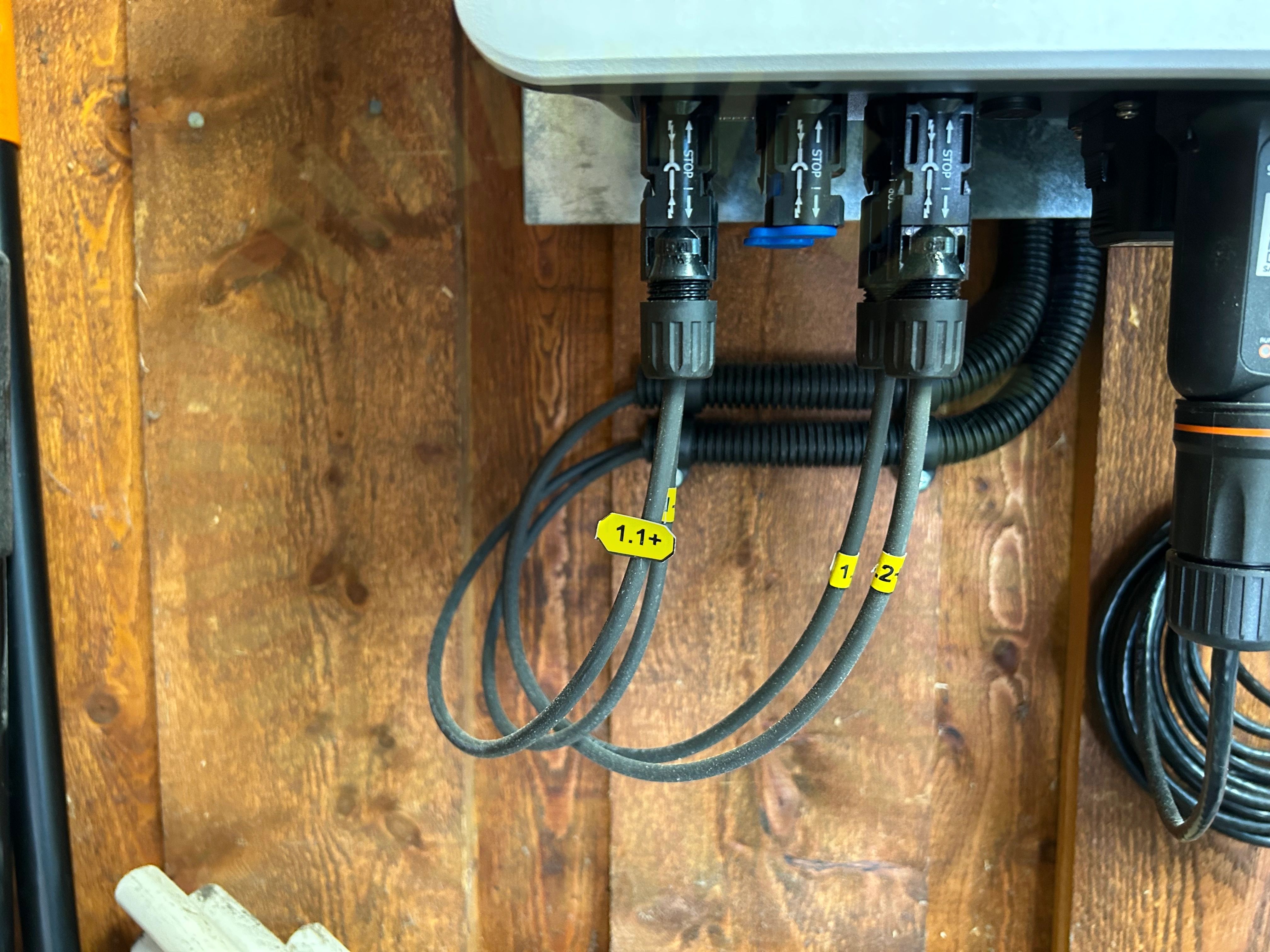

Varning för likspänning

2.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

33/38
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSäkringsdimensionPlaceringSkadat kablageSäkringsdimensionUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Anmärkningar

1/6

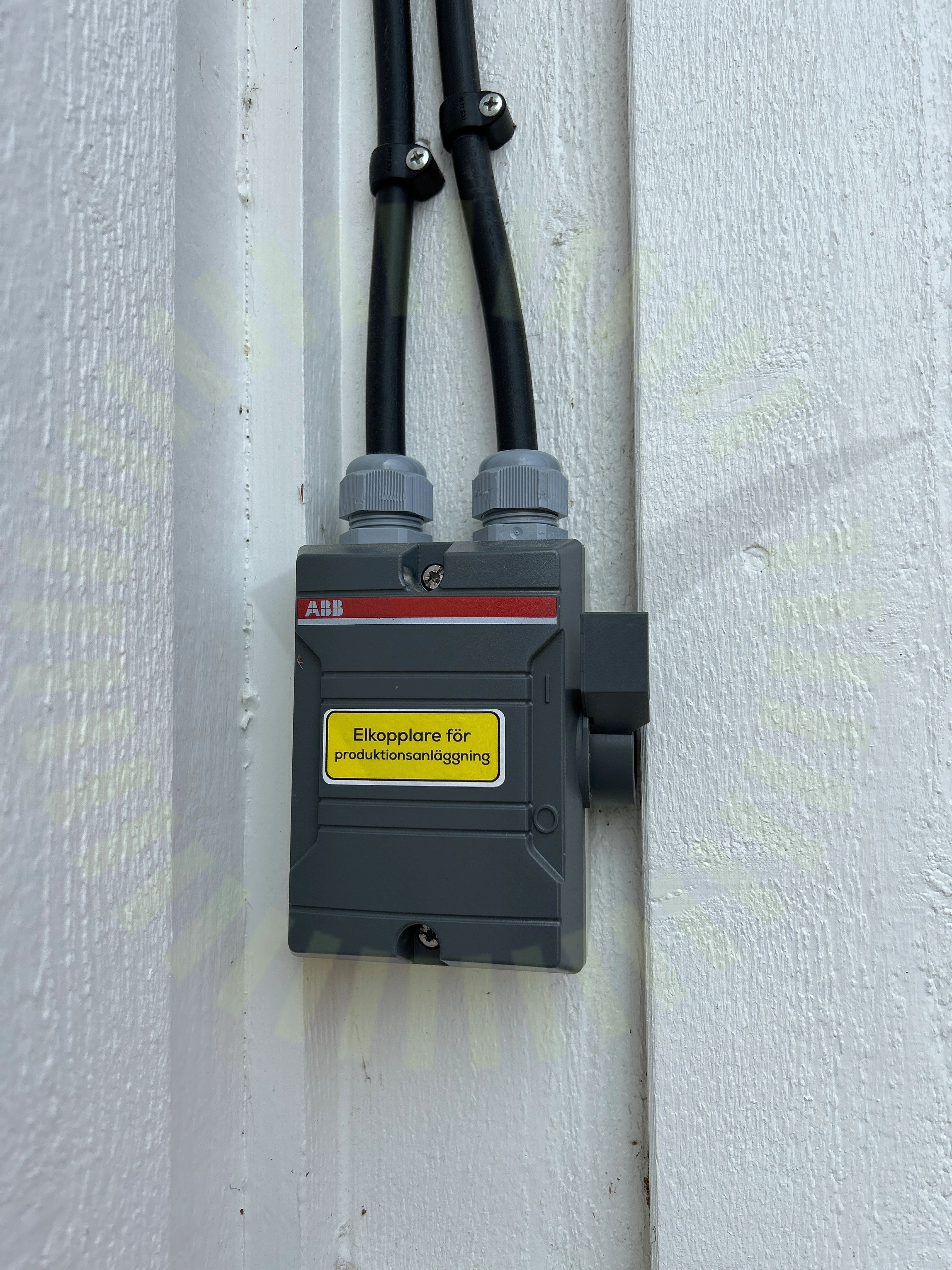

Förskruvningar

3.1 Förskruvningar

Inte godkänd

Förskruvning felaktigt monterad. Fukt i brytaren

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Trina: Vertex DE09.05

Anmärkningar

3/13

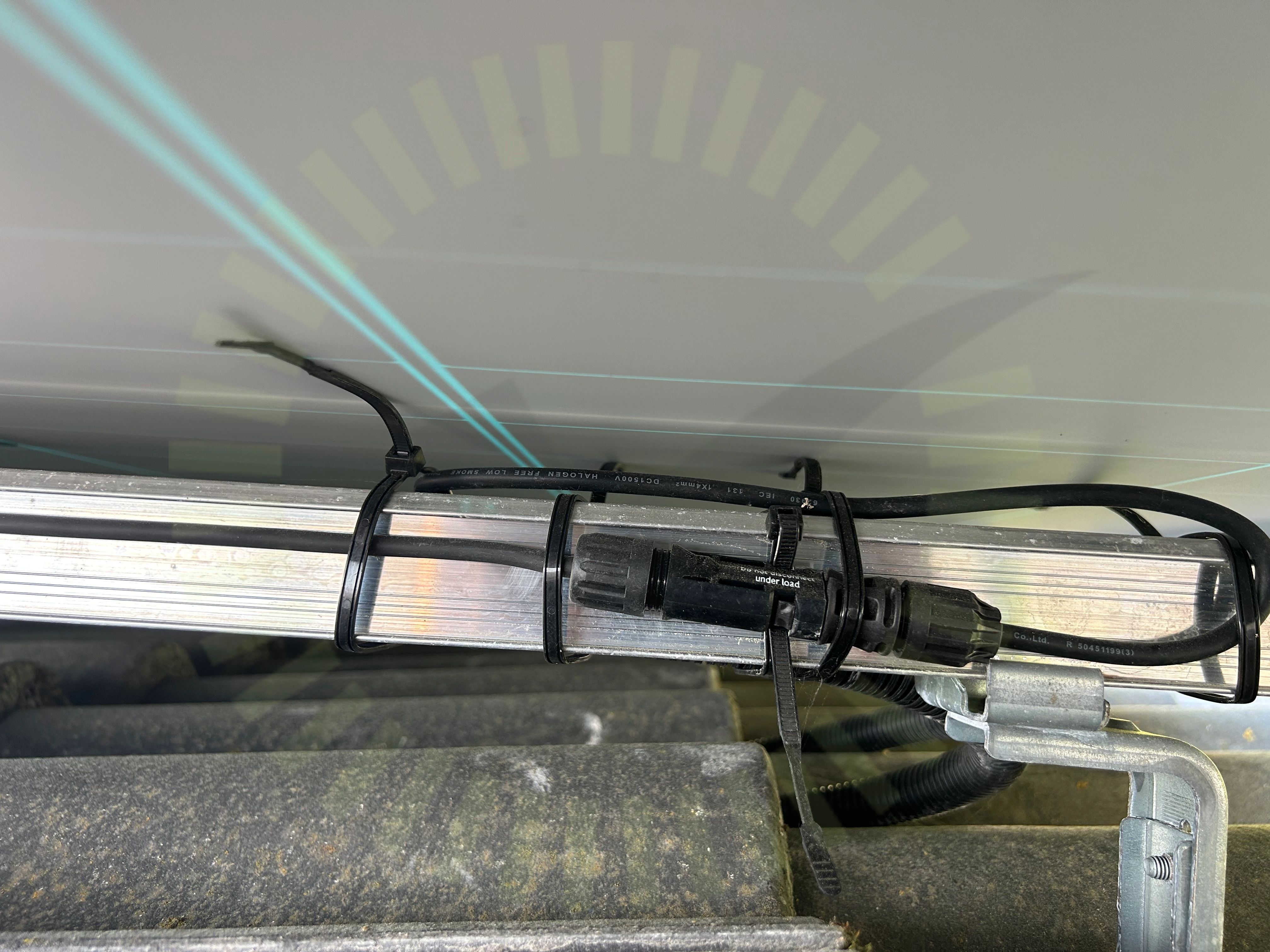

Buntband över kontakt

4.1 Buntband över kontakt

Inte godkänd

Buntband är placerade över kontakter.

MA711 (se_en) Monteringsanvisningar, Sida 4

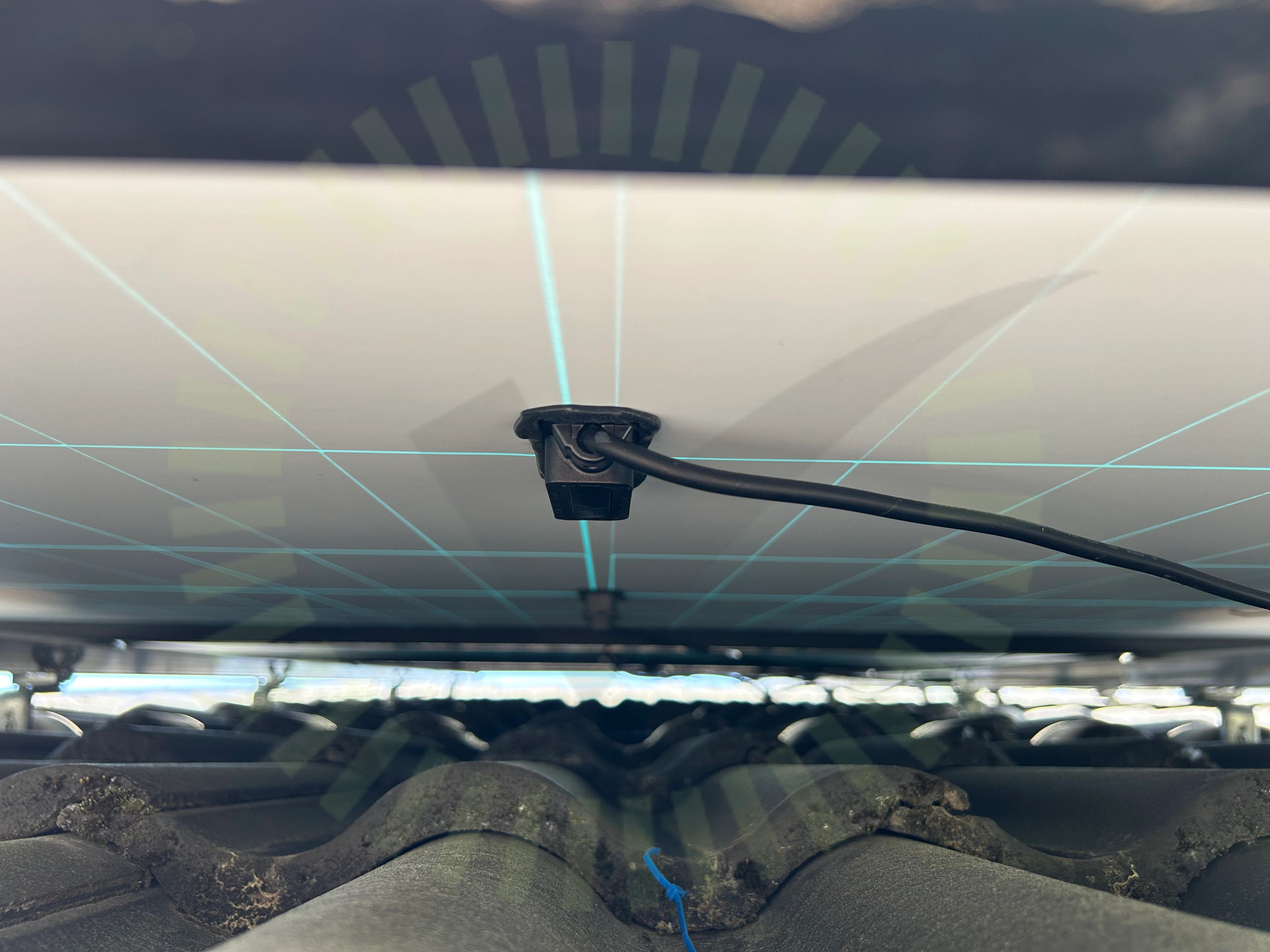

Kopplingslåda

4.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Stress på kontakter

4.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

10/13
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
