1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.1
Installation genom
Sesol
Datum
15 augusti 2023
Ort
Råå, Skåne län
84% godkända16% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/4

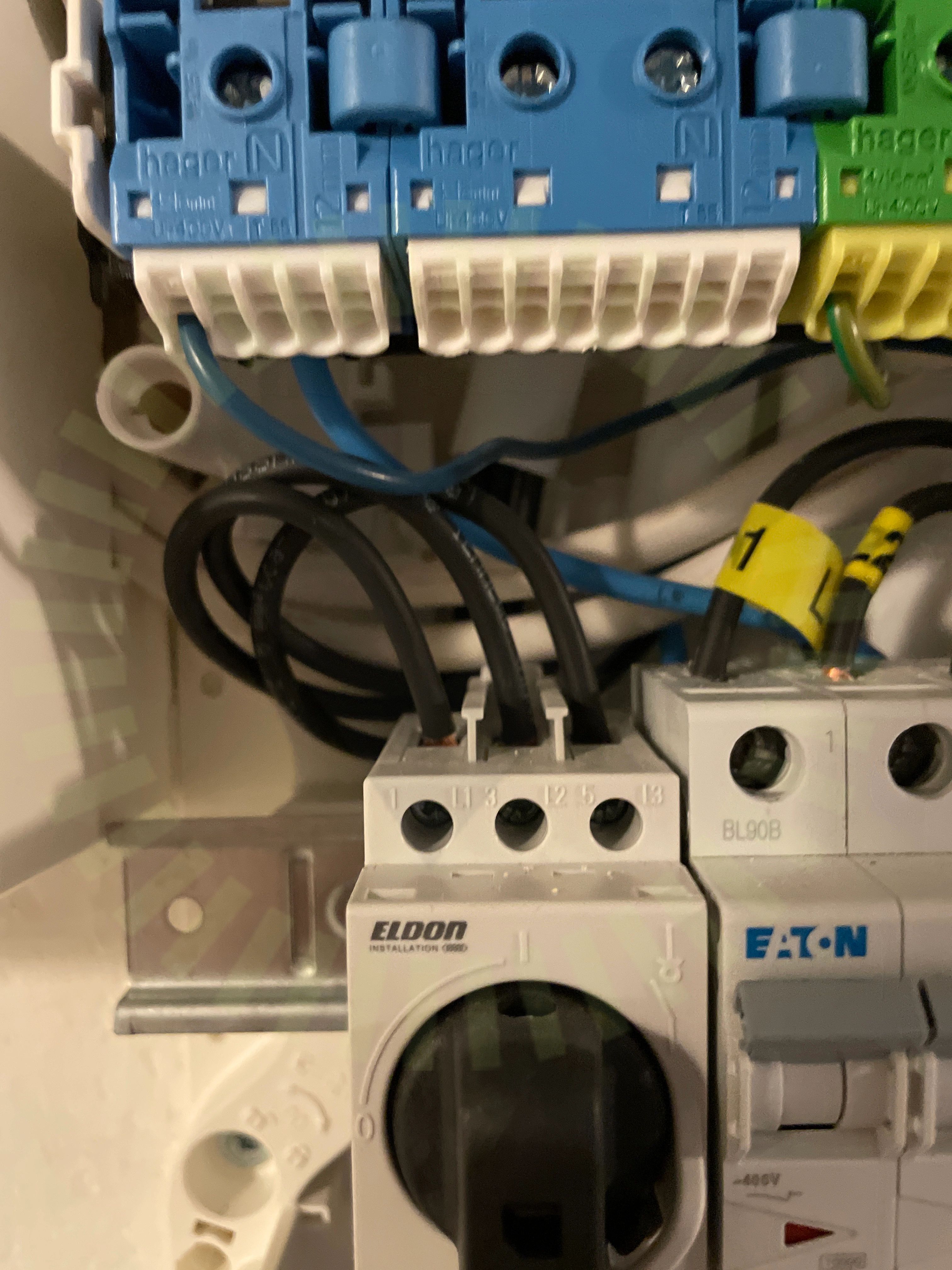

1.2 PEN ledare
Inte godkändKapsling är installerad med fyrledarsystem. PEN ledare är felaktigt uppmärkt samt underdimensionerad.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/4Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/16

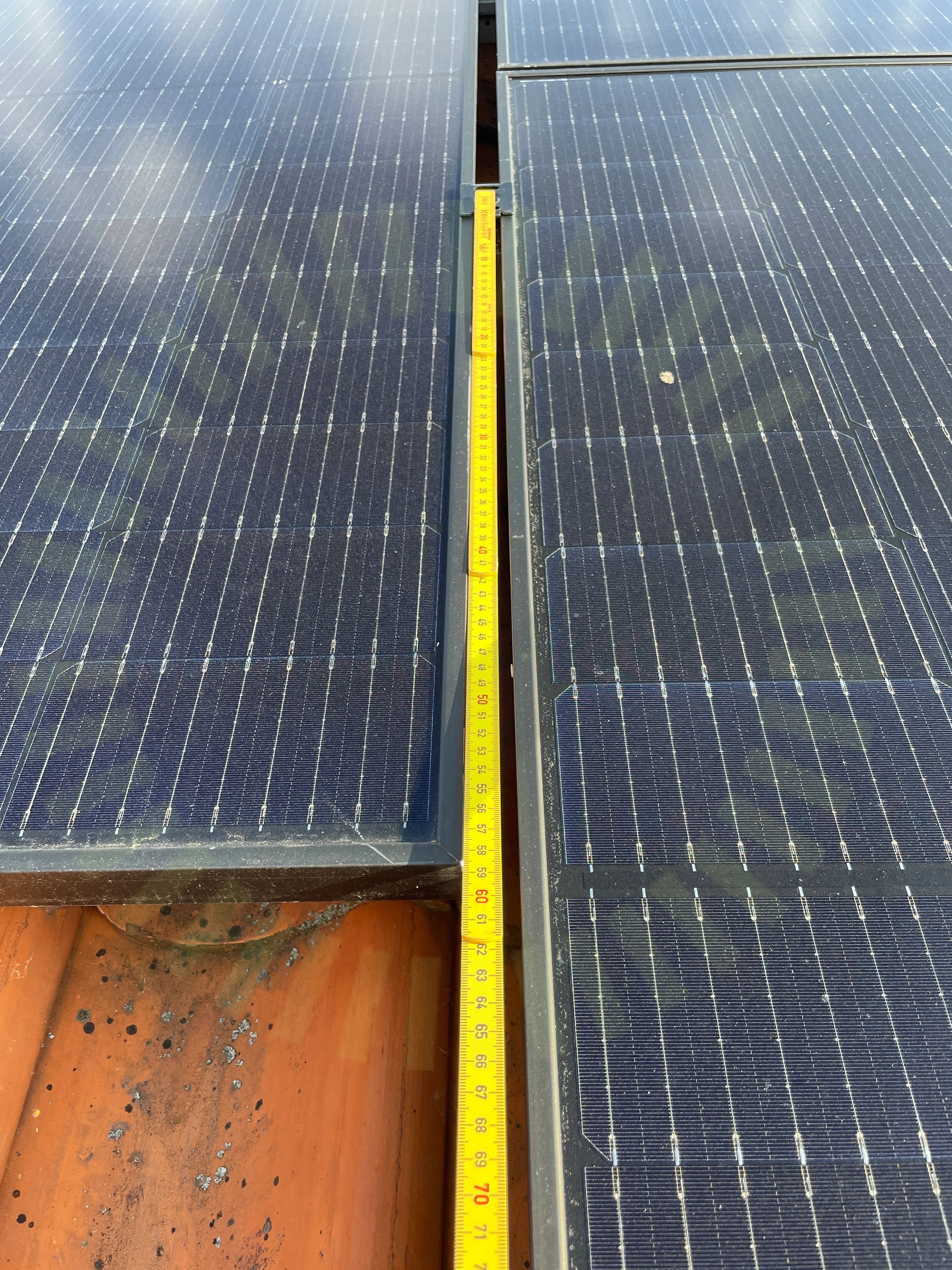

3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 580mm.
Installation Manual for LONGi Solar PV Modules, V15, Sida 16

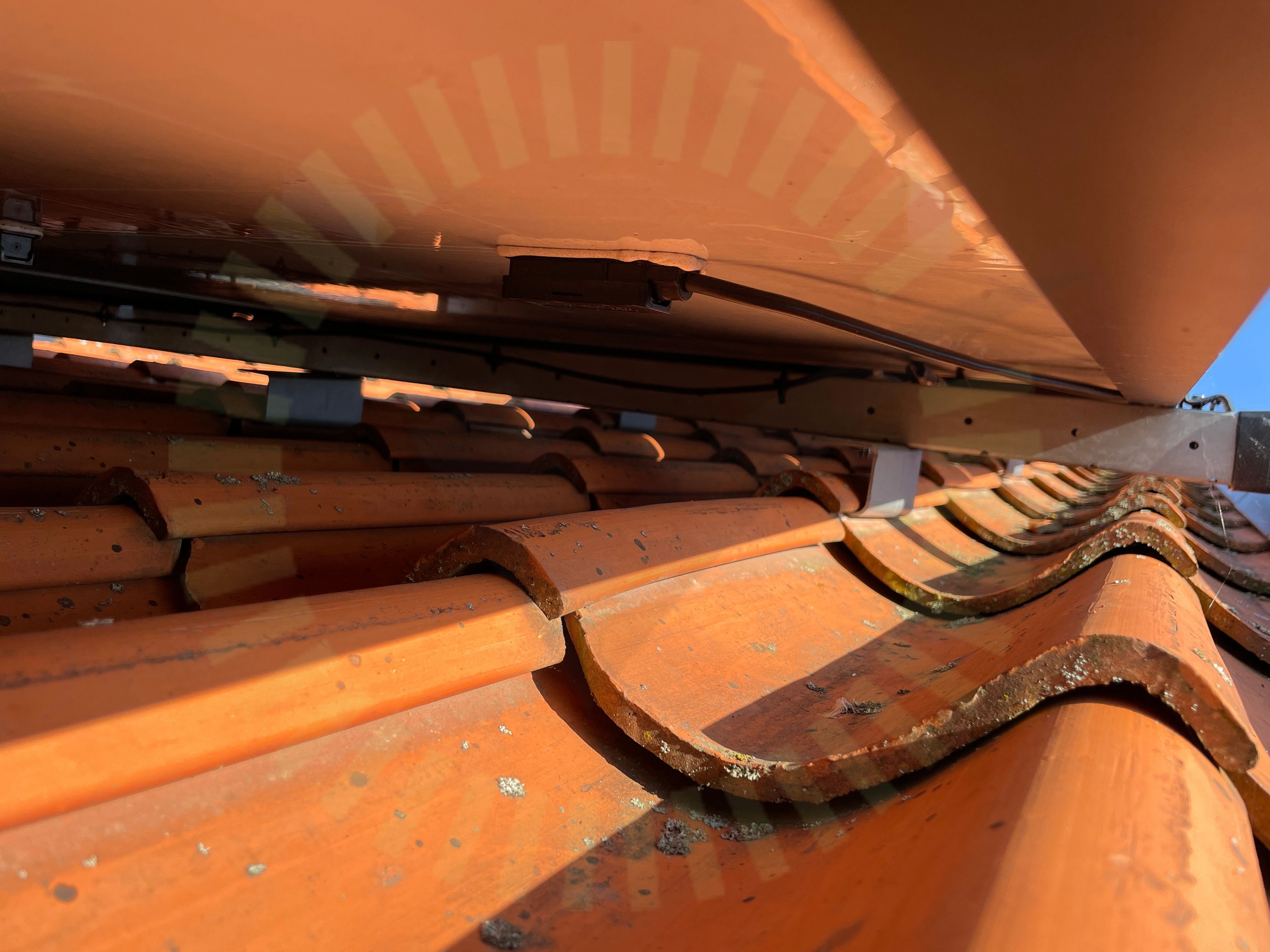

3.2 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
11/16Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning
Ej tillgängligt vid besiktning
3/16Förbindelse av kontakterKontaktdonStress på kontakter
Tak 1, Weland Stål: Råspont
Anmärkningar
7/24

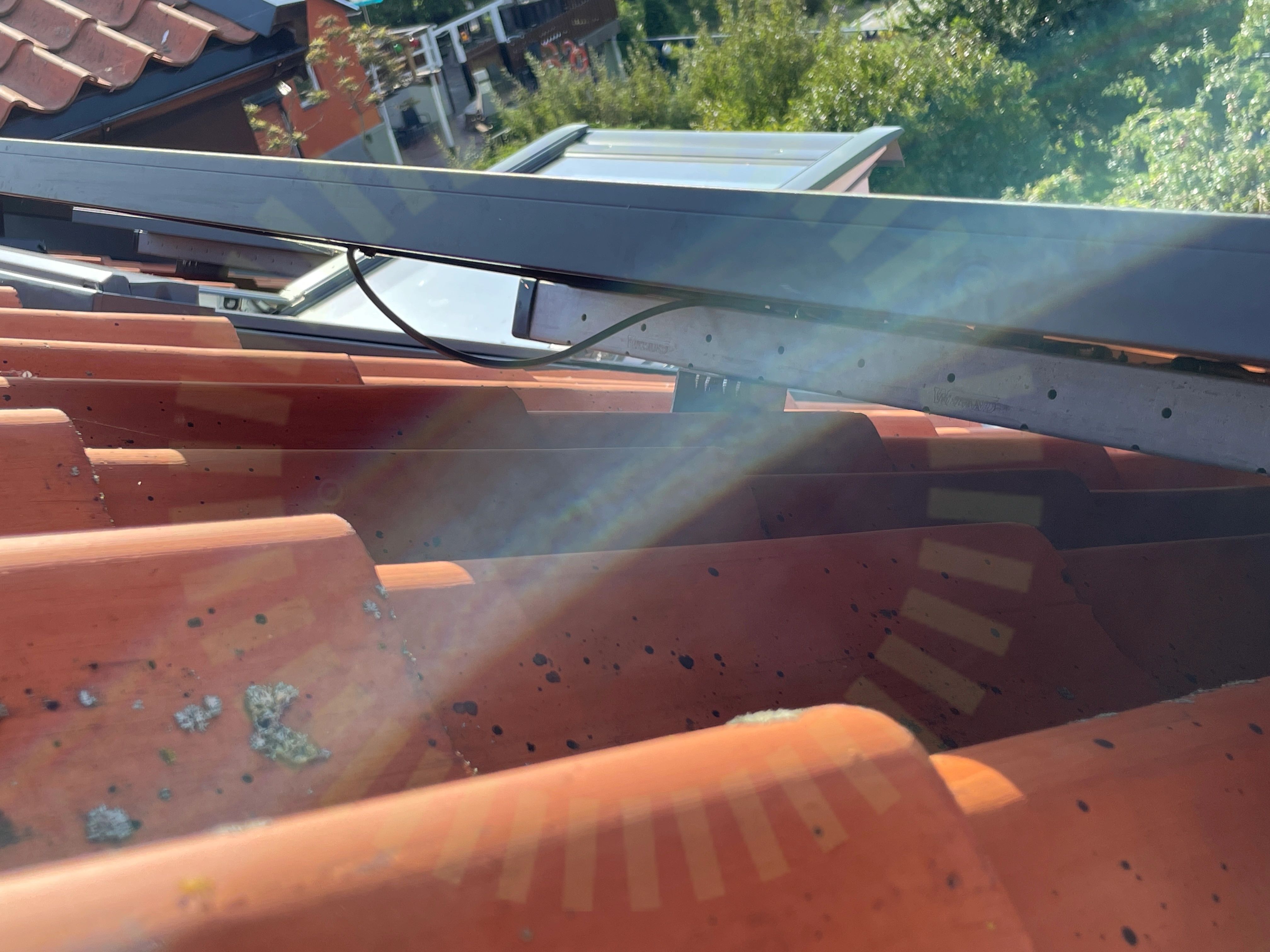

4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.

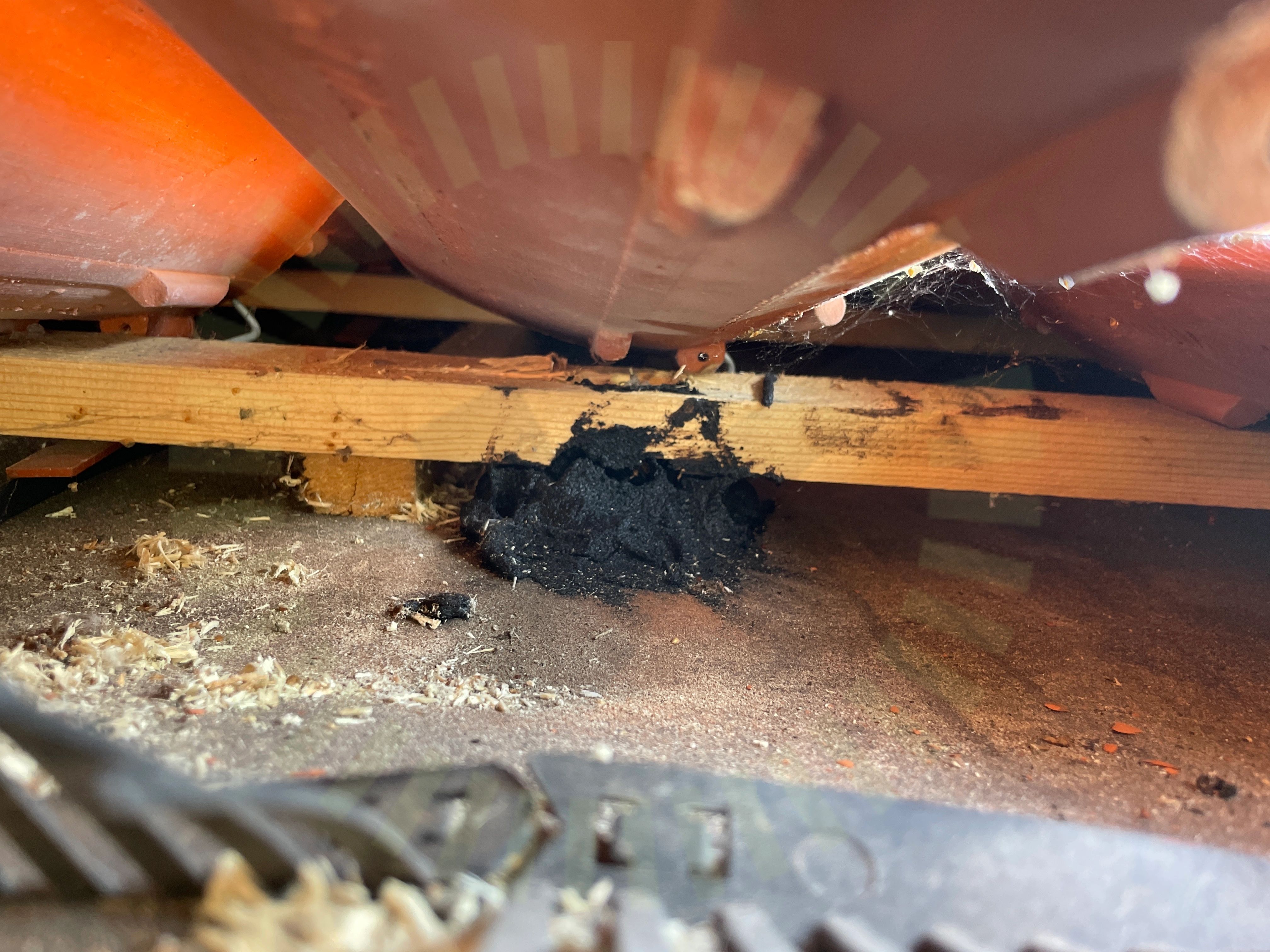

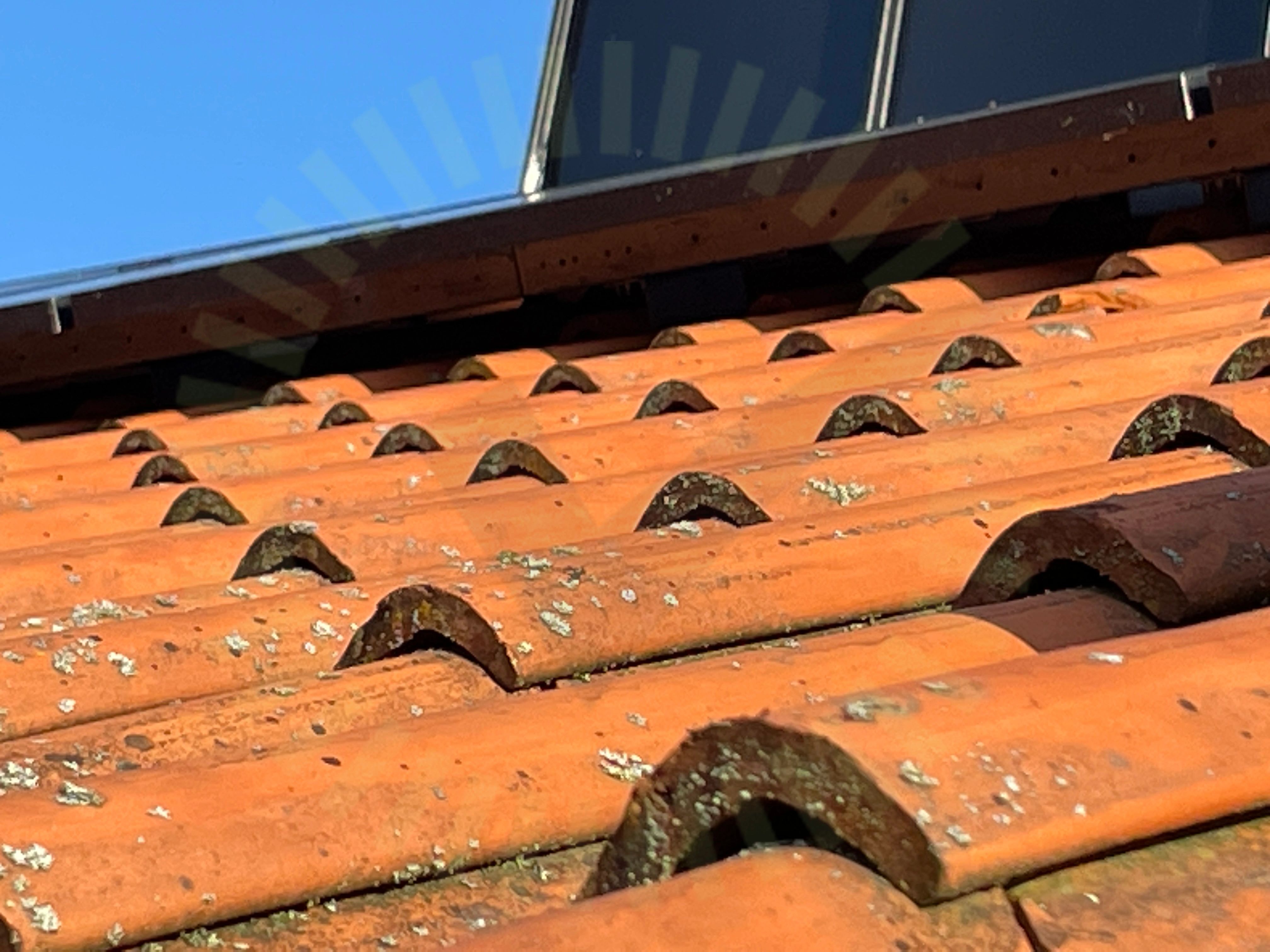

4.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
4.3 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
4.4 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.
MA5102 Sid 1 (1) | Version 3 - 221101
4.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.6 Takkrokarnas CC
Inte godkändLastberäkning att kontrollera mot saknas. Uppmätt 660 mm.
MA5102 Sid 1 (1) | Version 3 - 221101
4.7 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Godkända kontrollpunkter
17/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
2/5

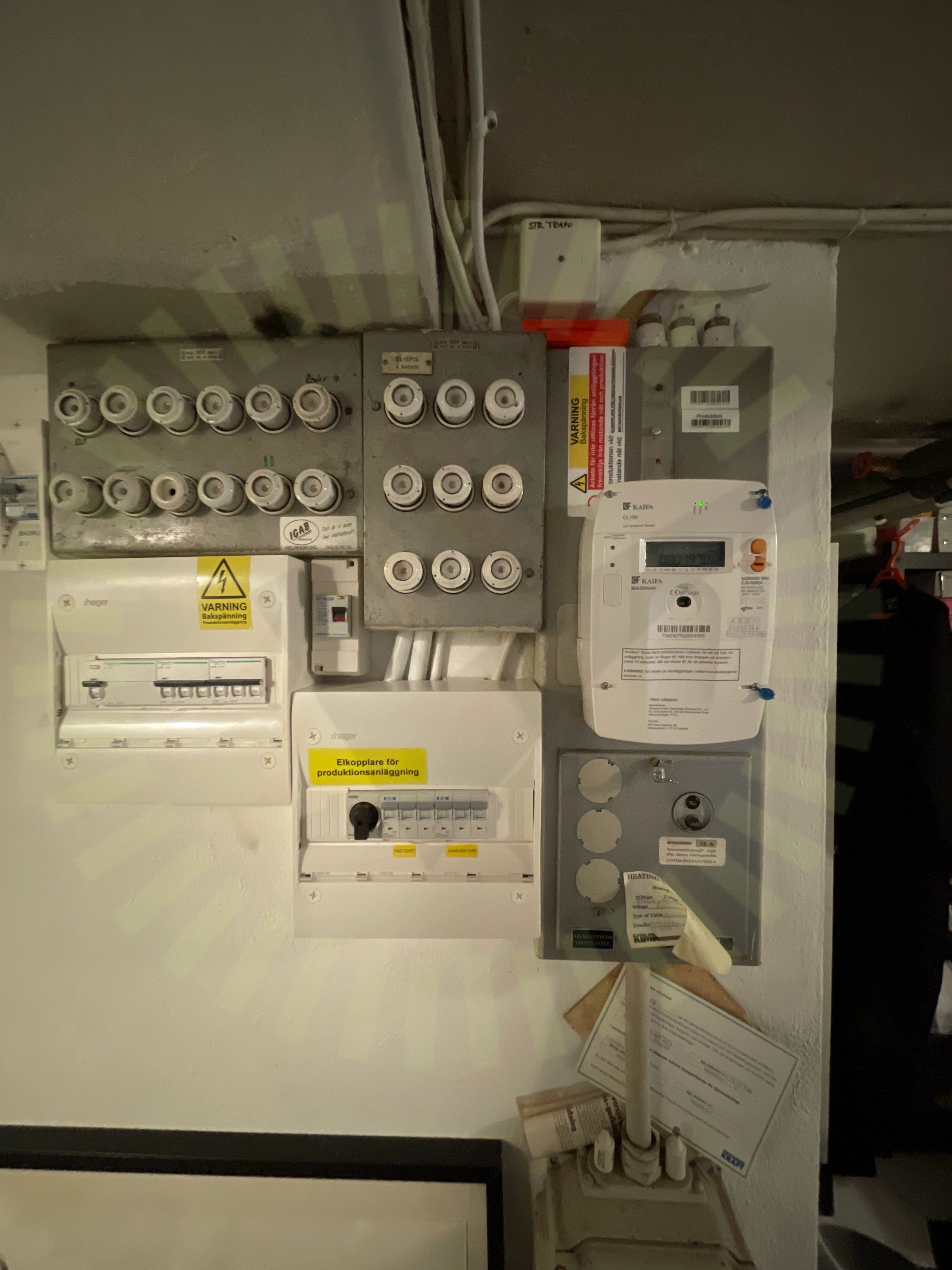

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid central.
SS 436 40 00 (712.514.101)

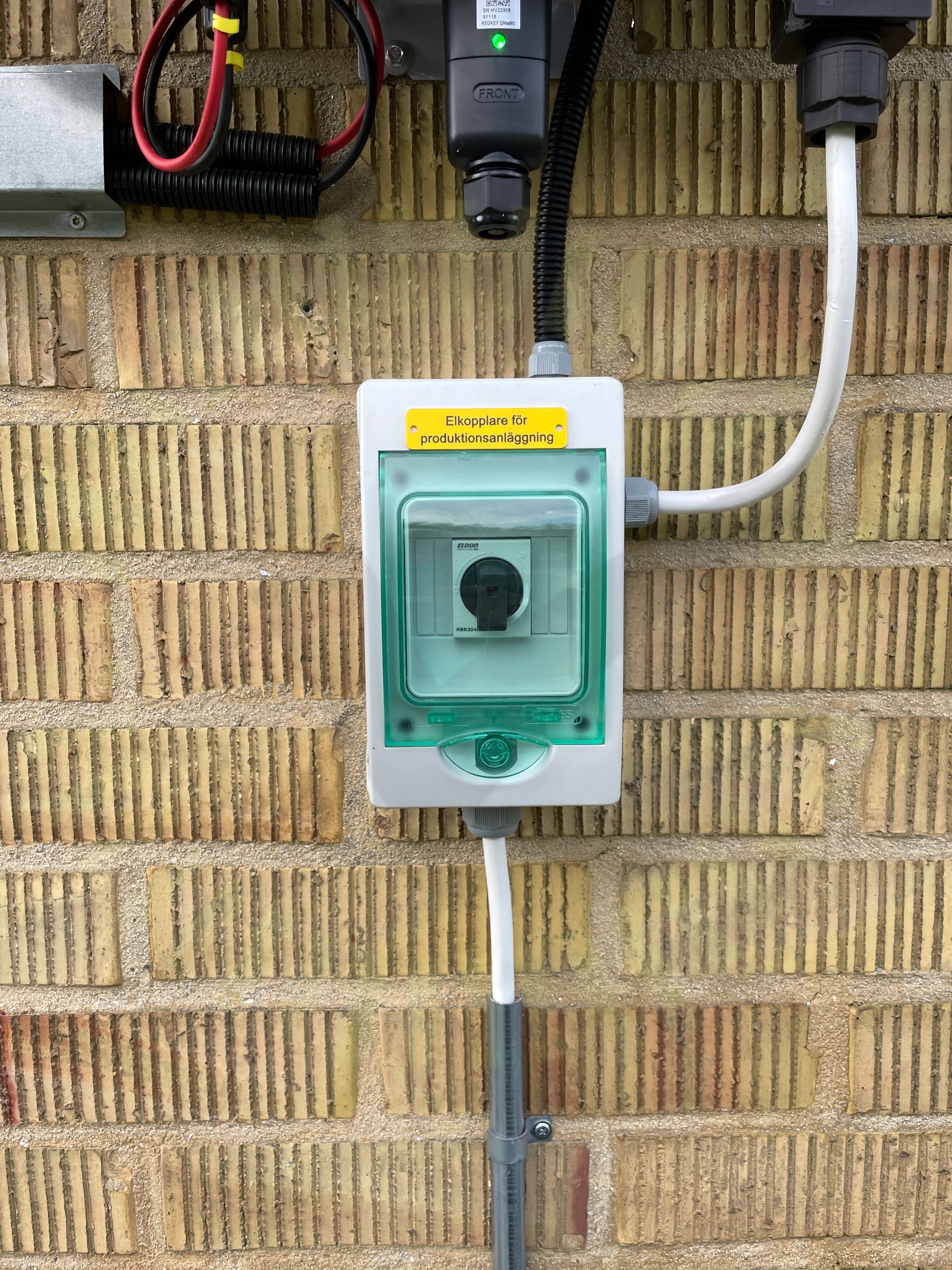

5.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas på kapsling.
SEK 457, Sida 42
Godkända kontrollpunkter
2/5Missvisande varselmärkningVarning för likspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst
Växelriktare
Anmärkningar
1/32
6.1 AC Kablage förläggning
Inte godkändVP rör för AC kabel ej uppfäst med tillräckligt stöd.
Godkända kontrollpunkter
30/32AC anslutning växelriktareAC BöjradieAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
Ej tillgängligt vid besiktning
1/32Strängdesign
