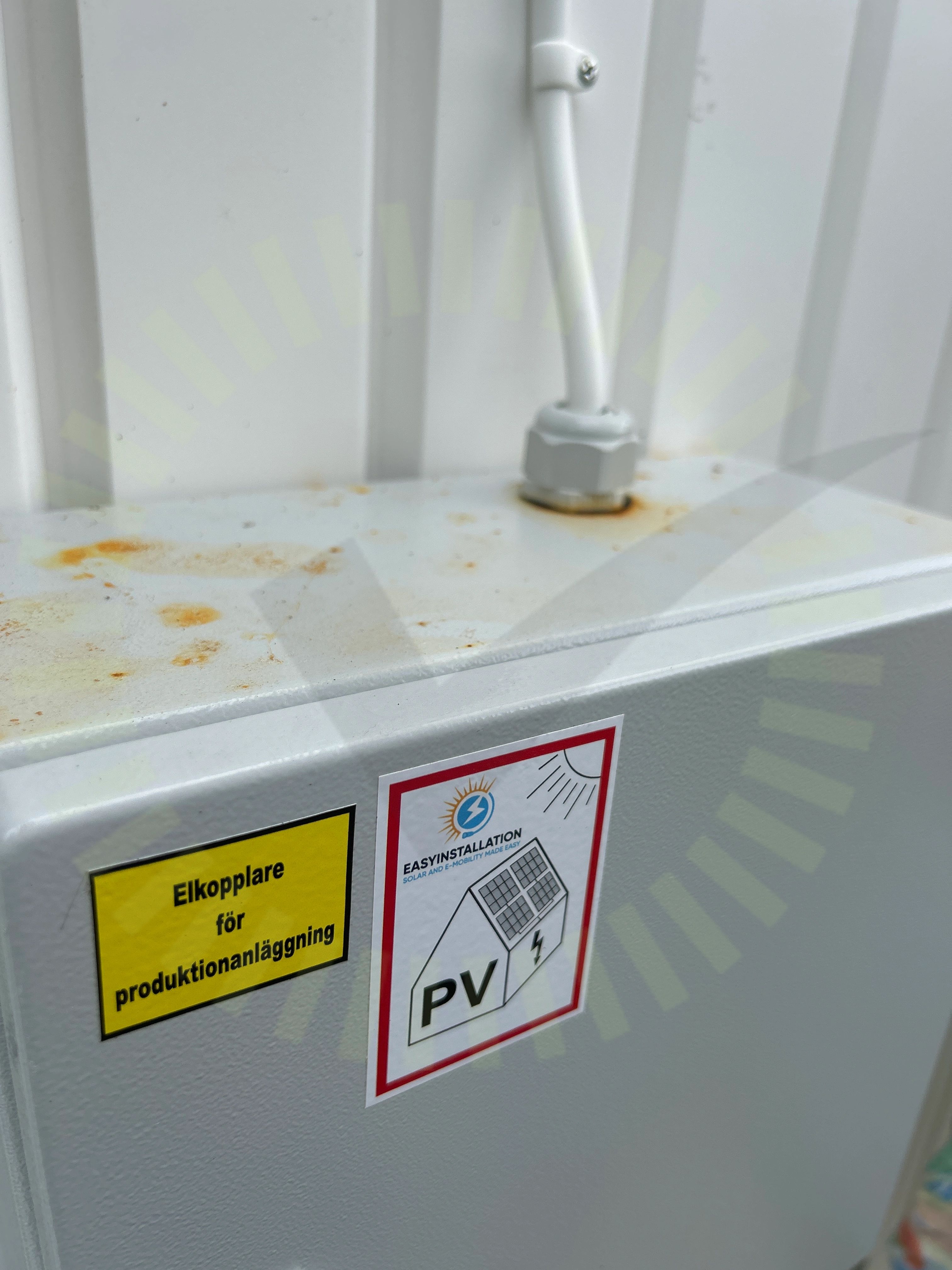

2.1 Egenskaper
Inte godkändIP klassning har påverkats negativt vid installation. Rost på kapslingen.
Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
19 augusti 2024
Ort
Göteborg, Västra Götalands län
96% godkända4% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: H2-(5-10)K-T2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
5/7IdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Ej tillgängligt vid besiktning
1/7Anslutningar i brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/24

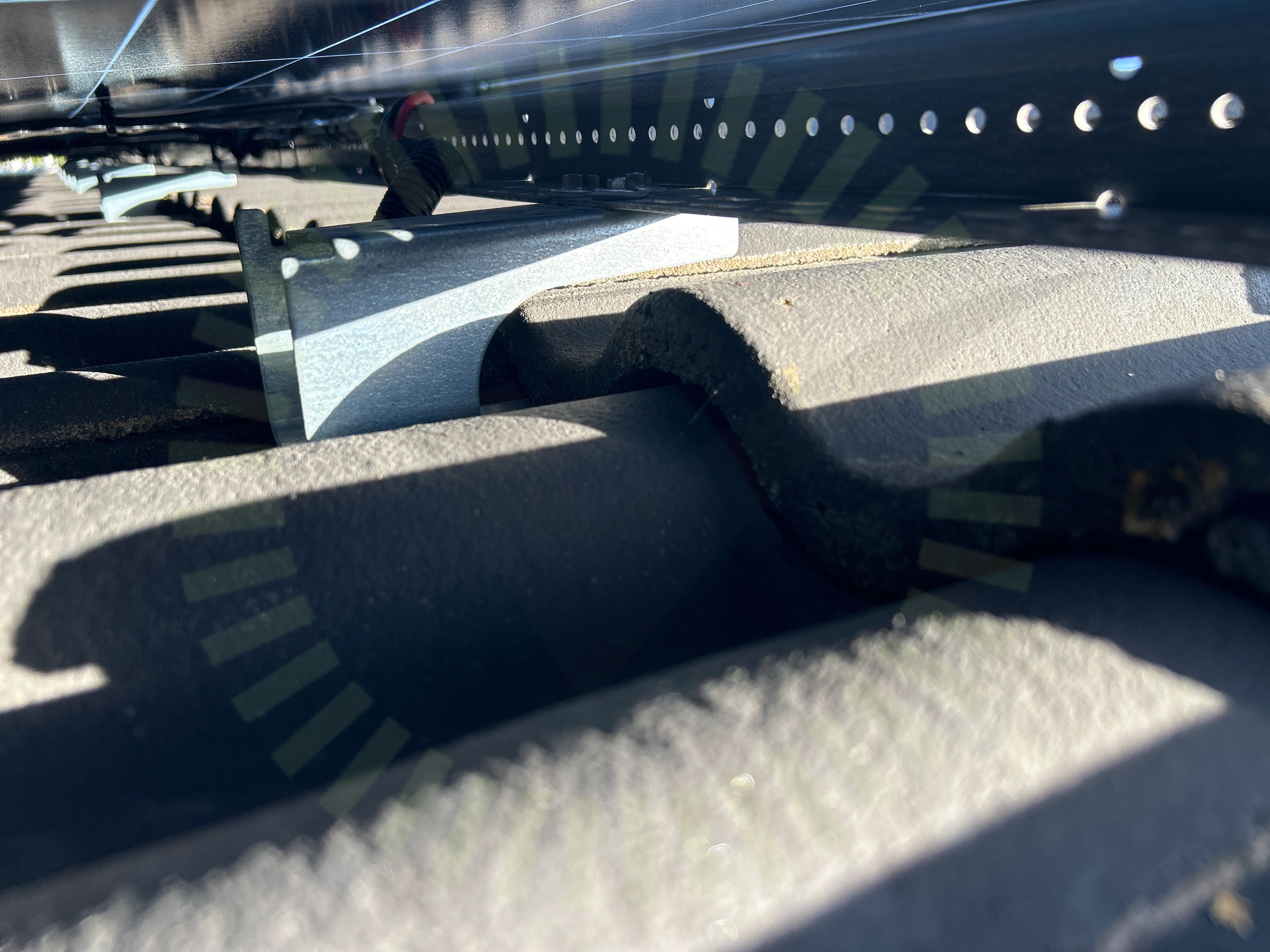

3.1 Skenornas infästning
Inte godkändSkenor infästa i takkrokens yttersta hålbild.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
Godkända kontrollpunkter
23/24Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14

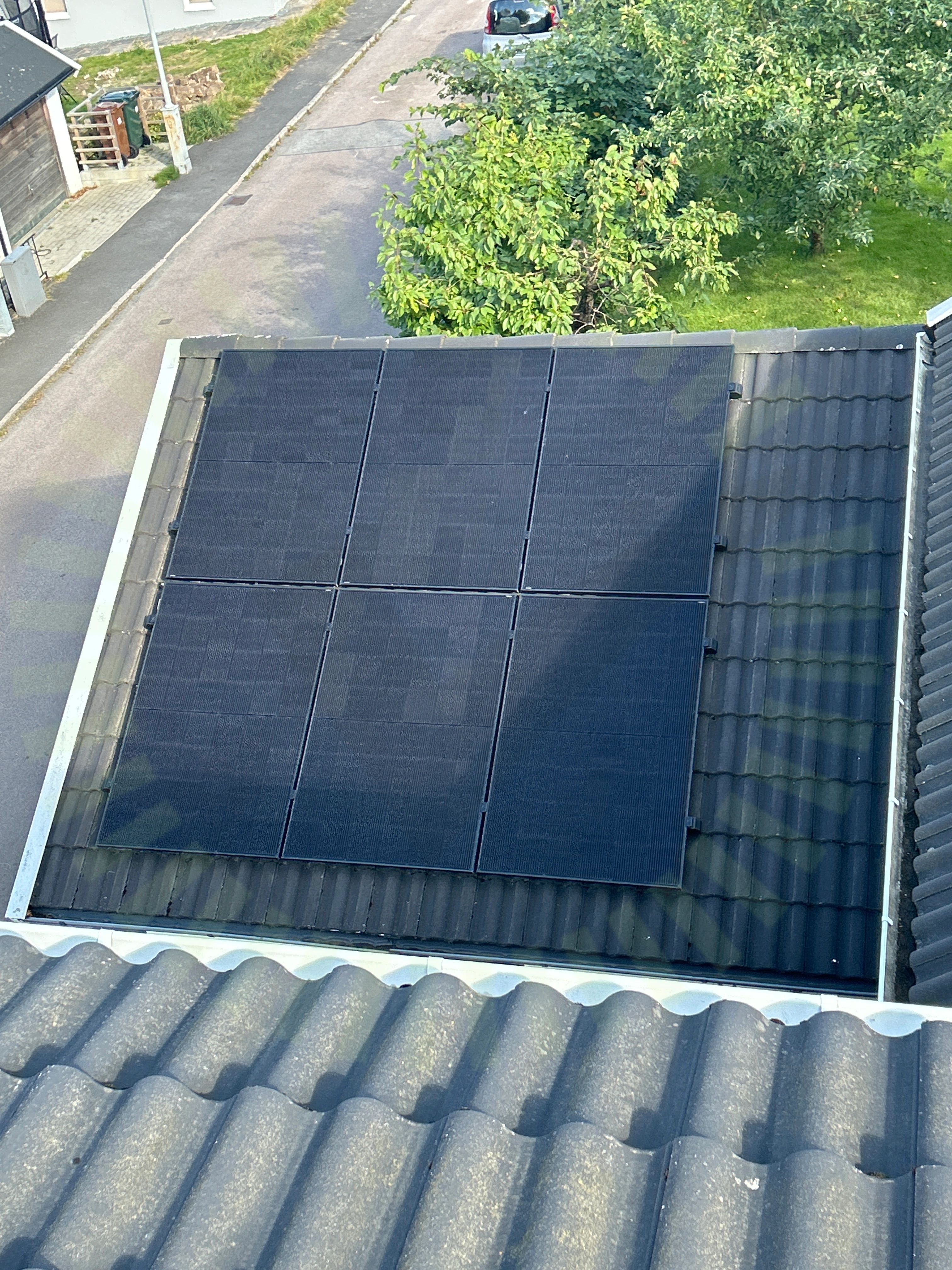

4.1 Skugga
Inte godkändPanelen är placerad i hård permanent skugga.
Godkända kontrollpunkter
13/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35
7.1 Växelriktare funktion
Inte godkändVäxelriktare skickar felsignaler. Kund behöver en förklaring vad alla signaler betyder och hur allvarliga dessa är. Felmeddelandet kommer 2-5 ggr/vecka på morgonen, runt 06 tiden.
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
