Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

Sesol

Datum

28 mars 2024

Ort

Floda, Västra Götalands län
Takkrokarnas CC
PEN-ledare
Ändklämmor skena
85% godkända15% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/18

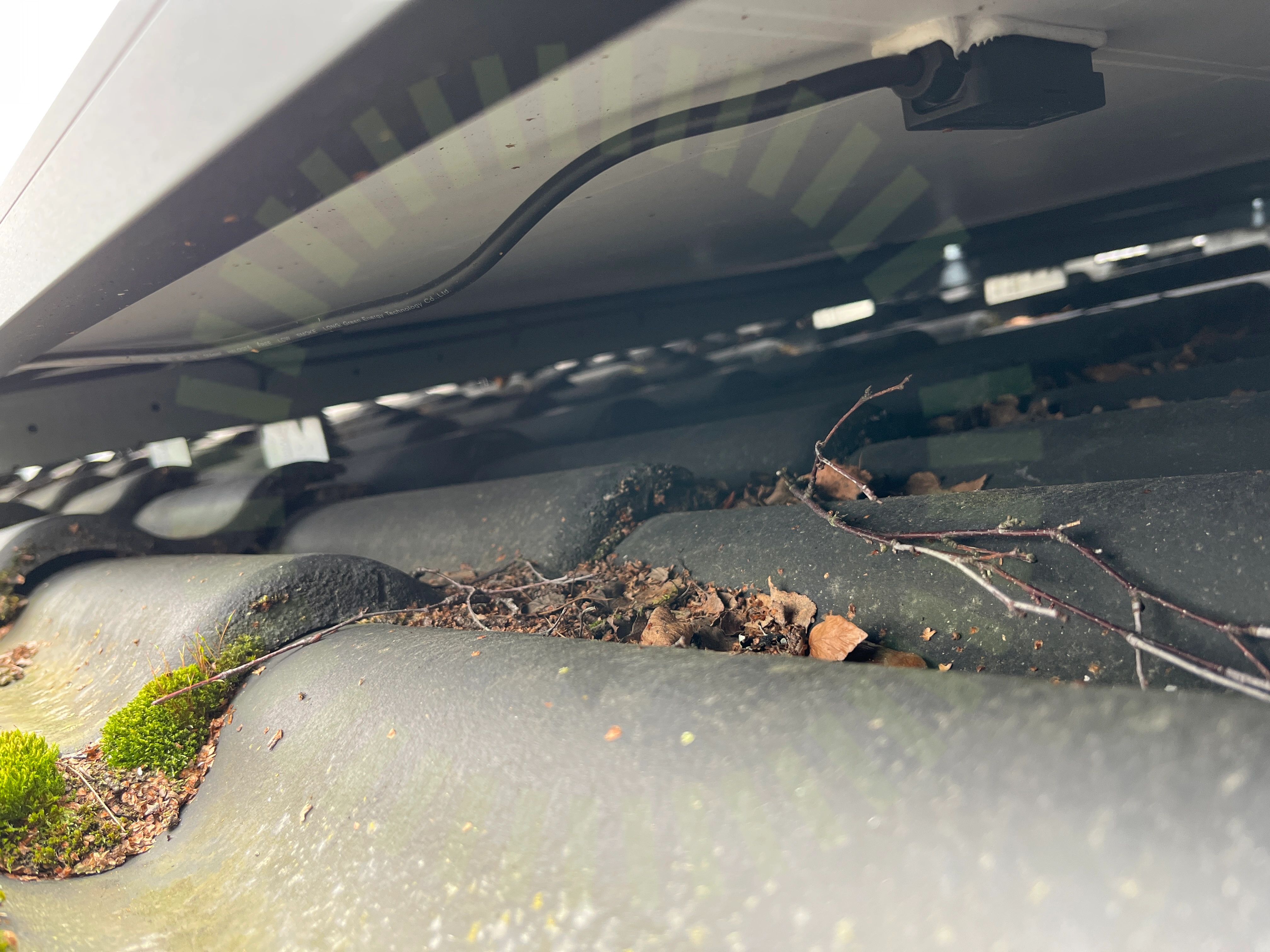

Kopplingslåda böjradie

2.1 Kopplingslåda böjradie

Inte godkänd

Kabeln från kopplingslådan är inte dragavlastad.

SS 436 40 00 (522.8.3)

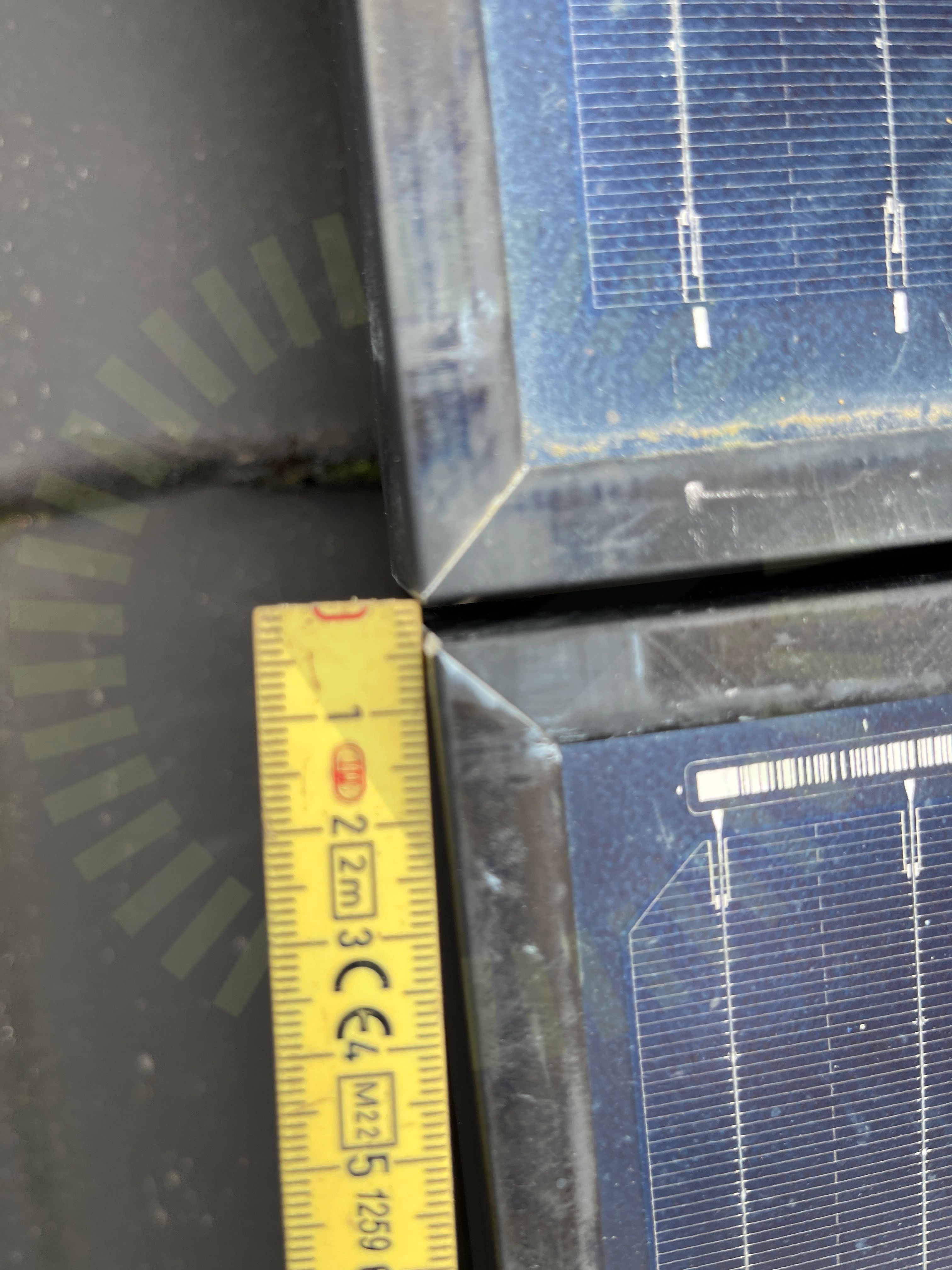

Panelramar separerade

2.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

Godkända kontrollpunkter

14/18
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/18
Förbindelse av kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

7/22

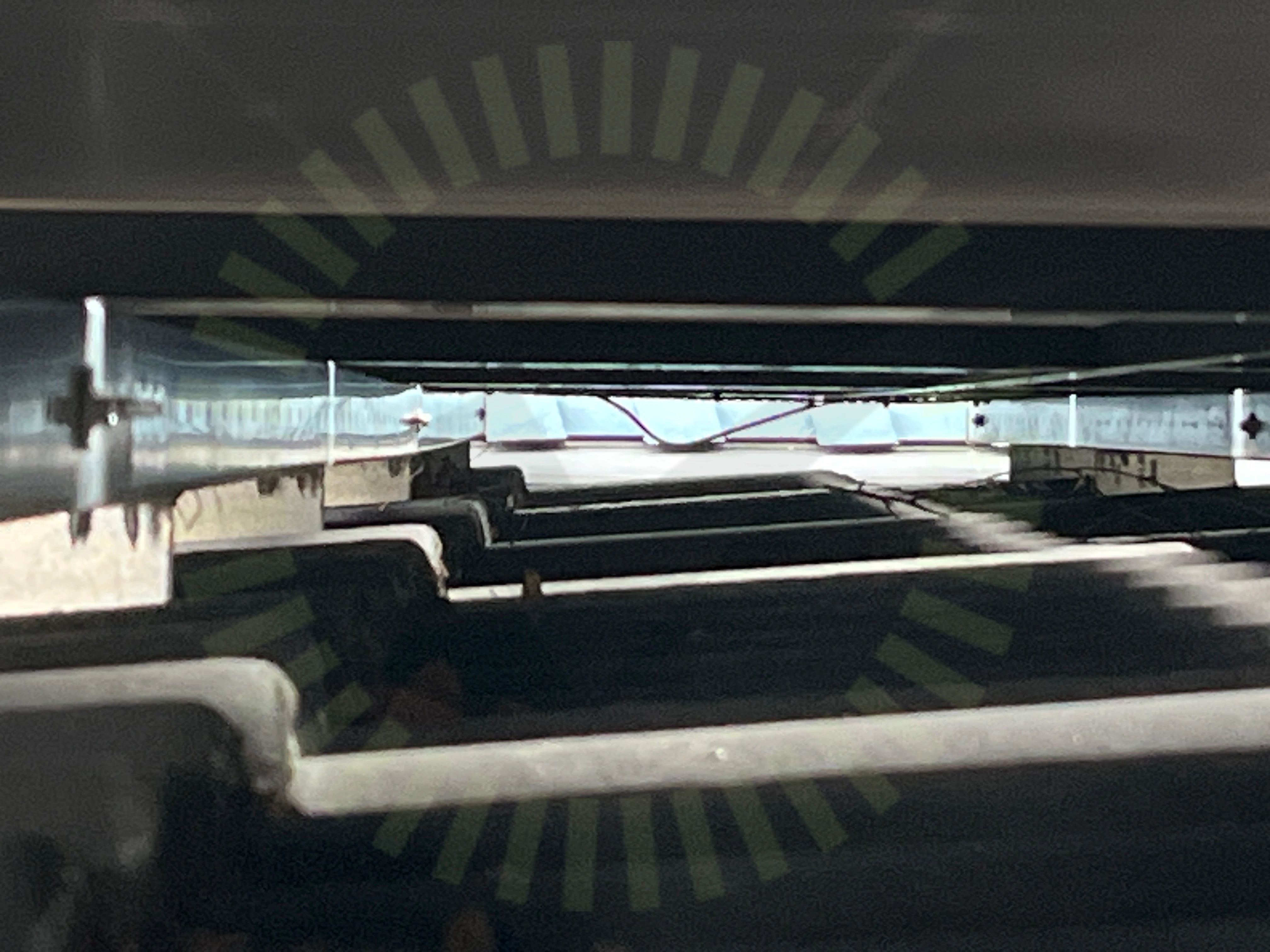

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

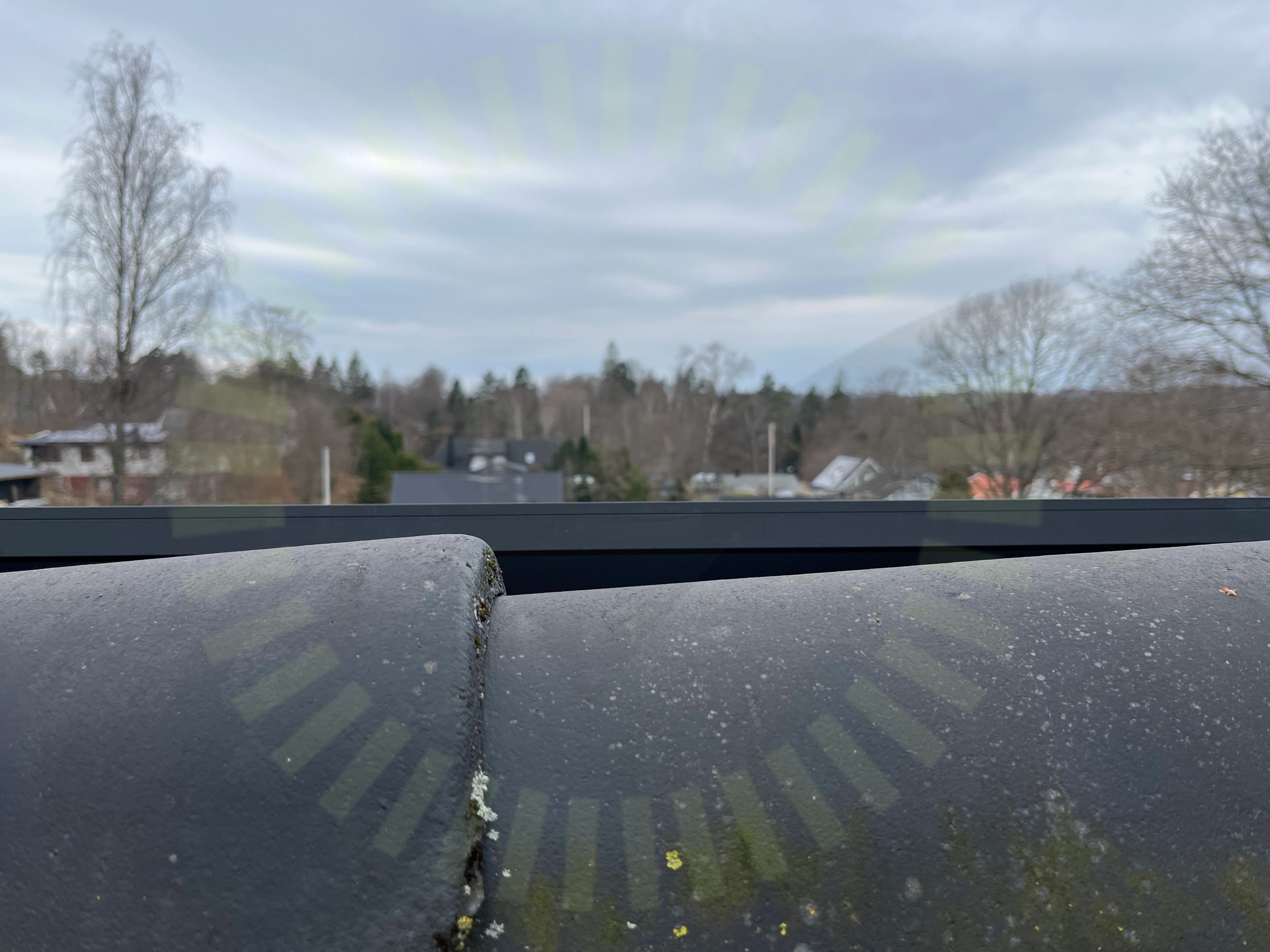

Placering

3.2 Placering

Inte godkänd

Paneler sticker ovanför nocken.

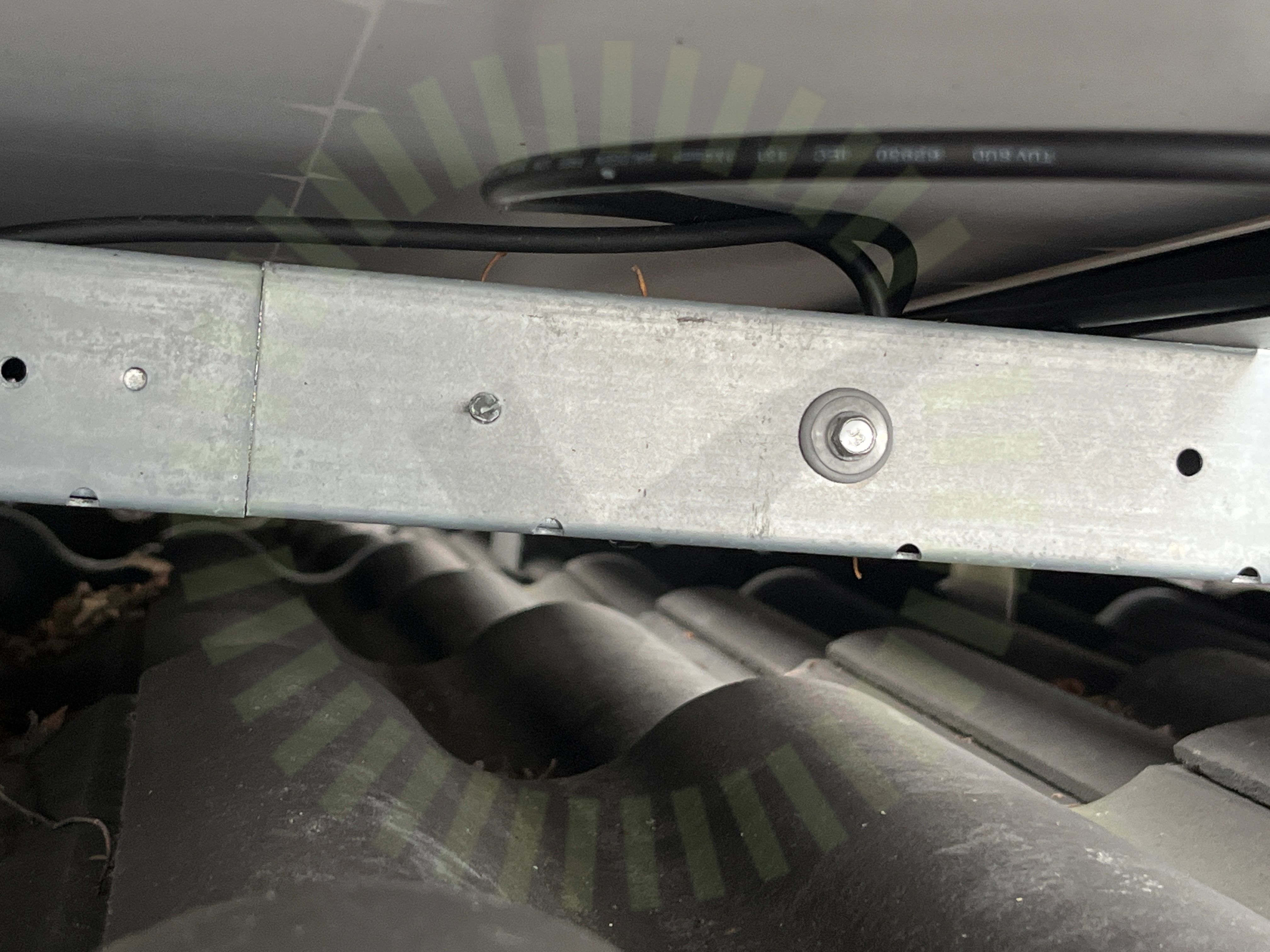

Skenskarvar

3.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. För få skruv är använda, fel skruv och på vissa ställen saknas det skruv.

MA5102 Sid 1 (1) | Version 3 - 221101

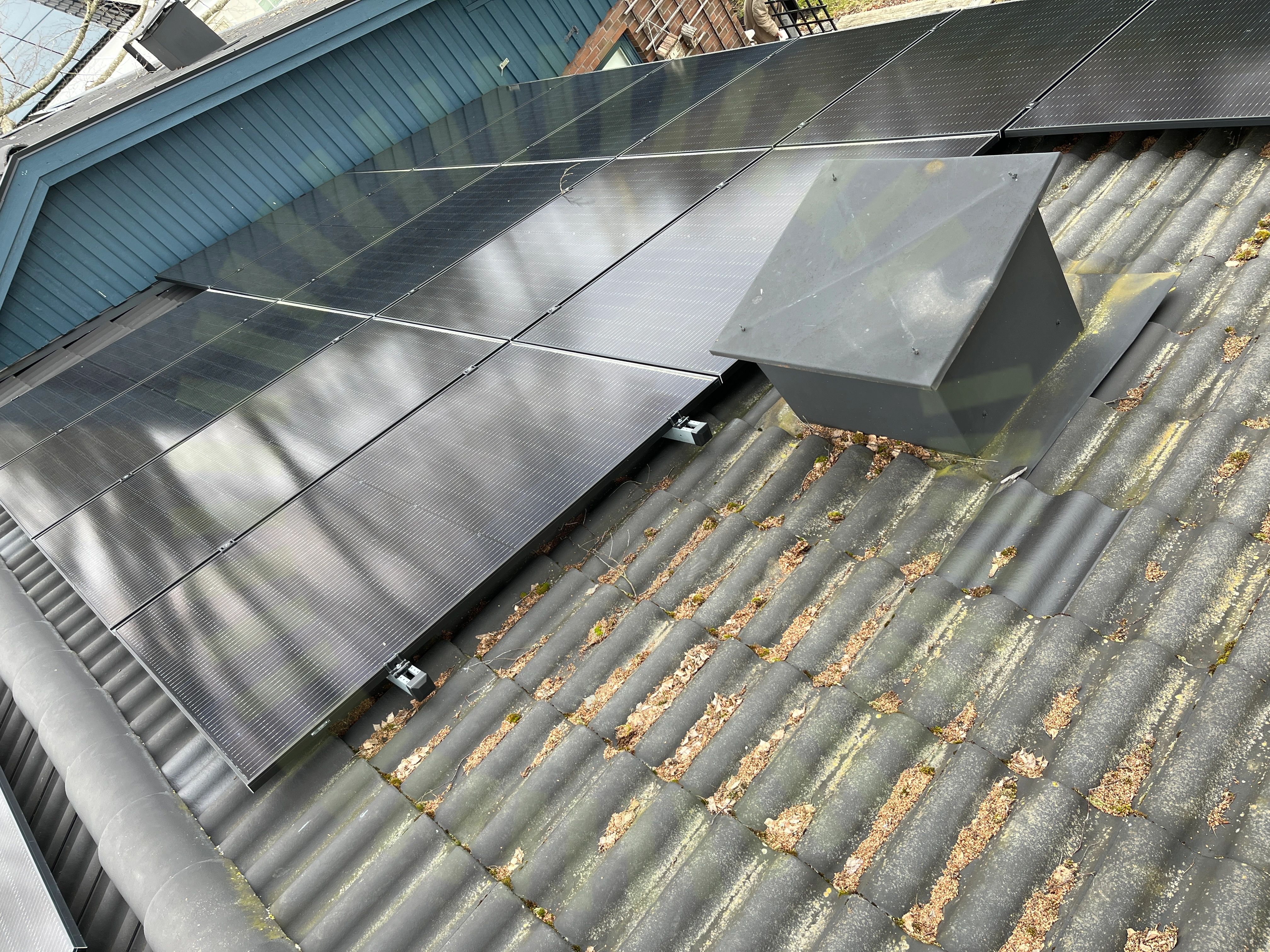

Snö- och Vindlastberäkning

3.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Positionen på panelerna stämmer inte.

Tillverkarens montageanvisningar
Takkrokarnas CC

3.5 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Detta gäller i sektion 1:3.

Snö- och vindlastberäkning

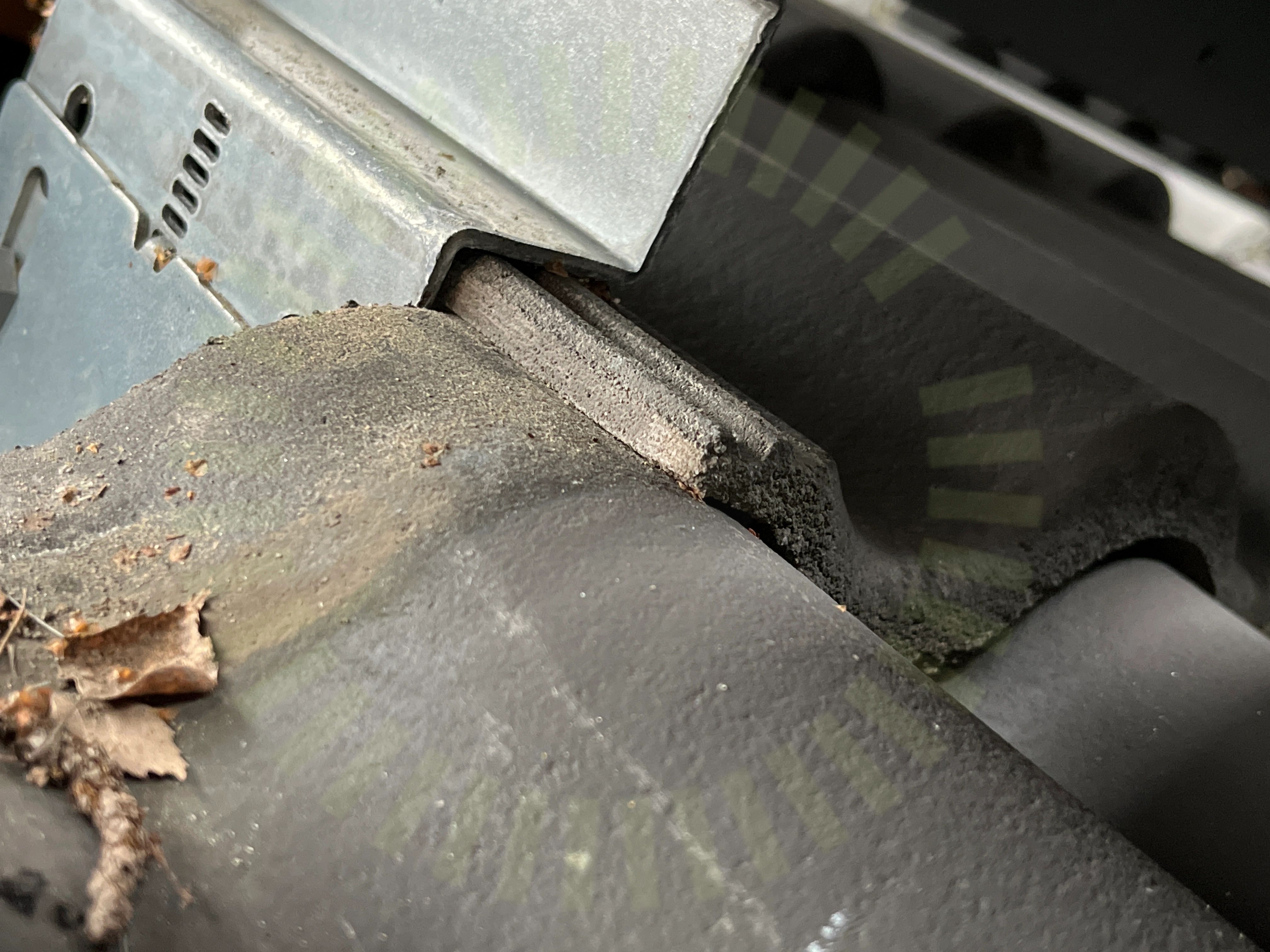

Underliggande takpanna

3.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

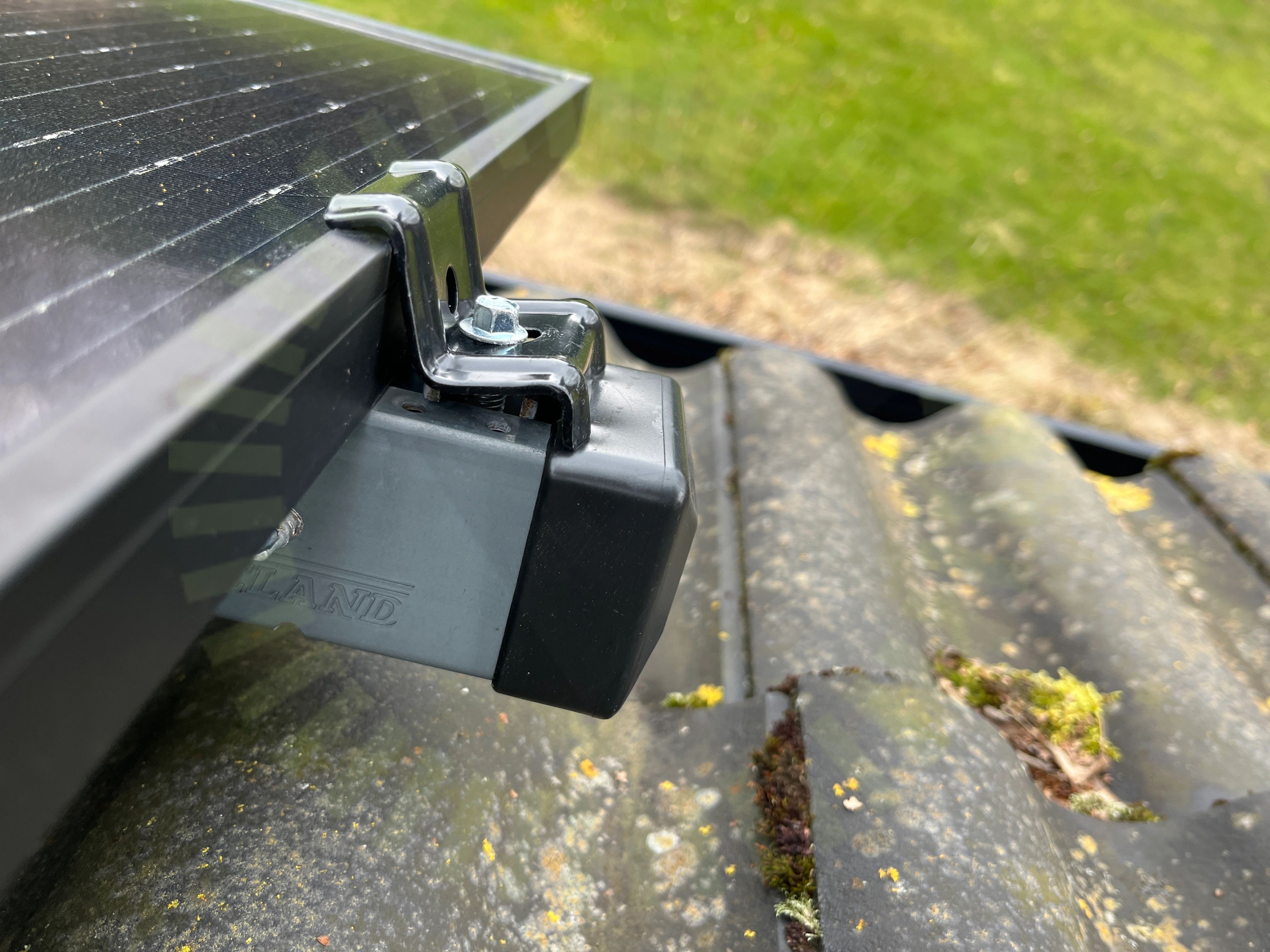

Ändklämmor skena

3.7 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

14/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraTvådelad TakkrokUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

1/22
Takgenomföring

Undercentral

Anmärkningar

1/6

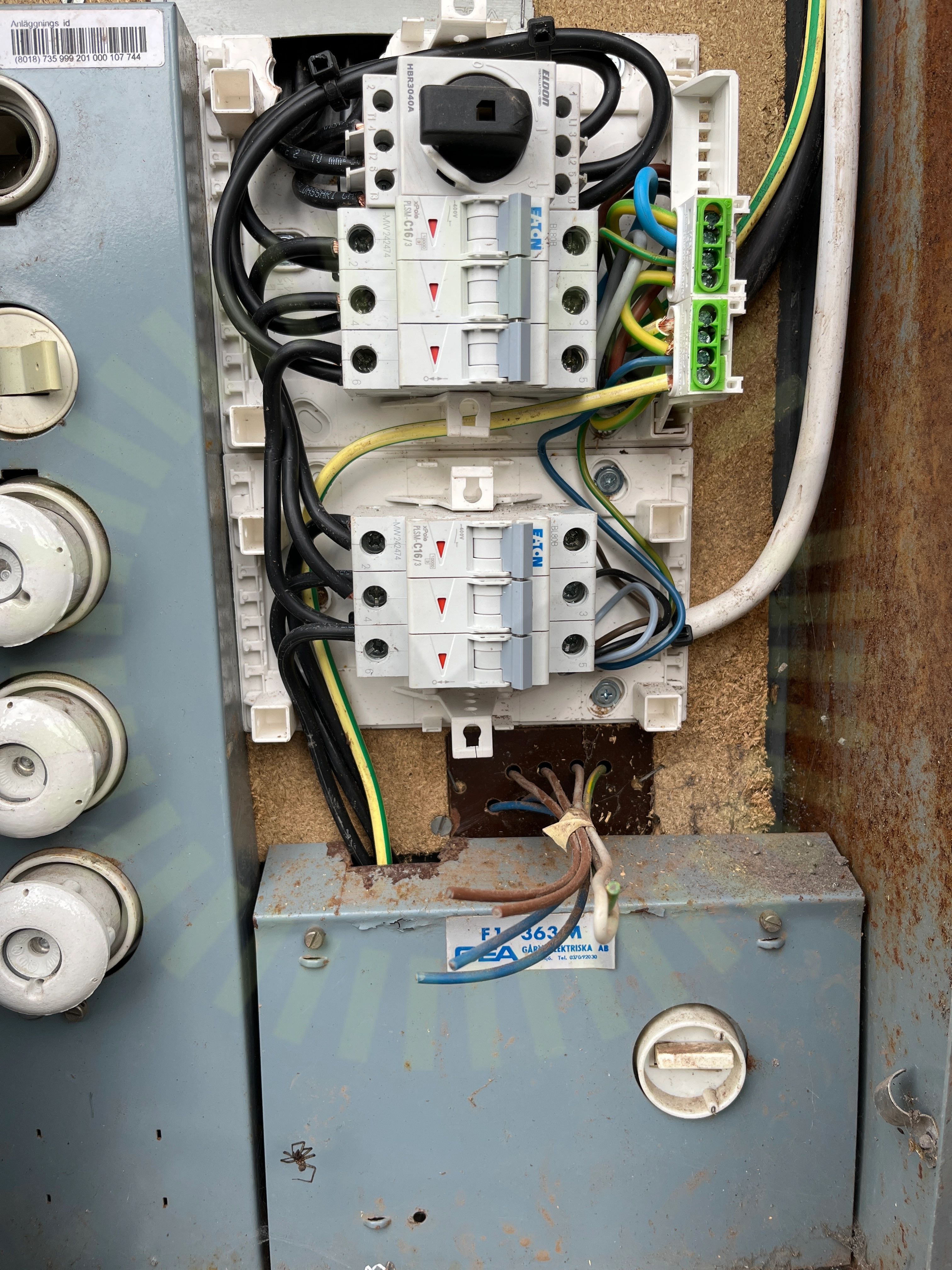

PEN-ledare

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/38

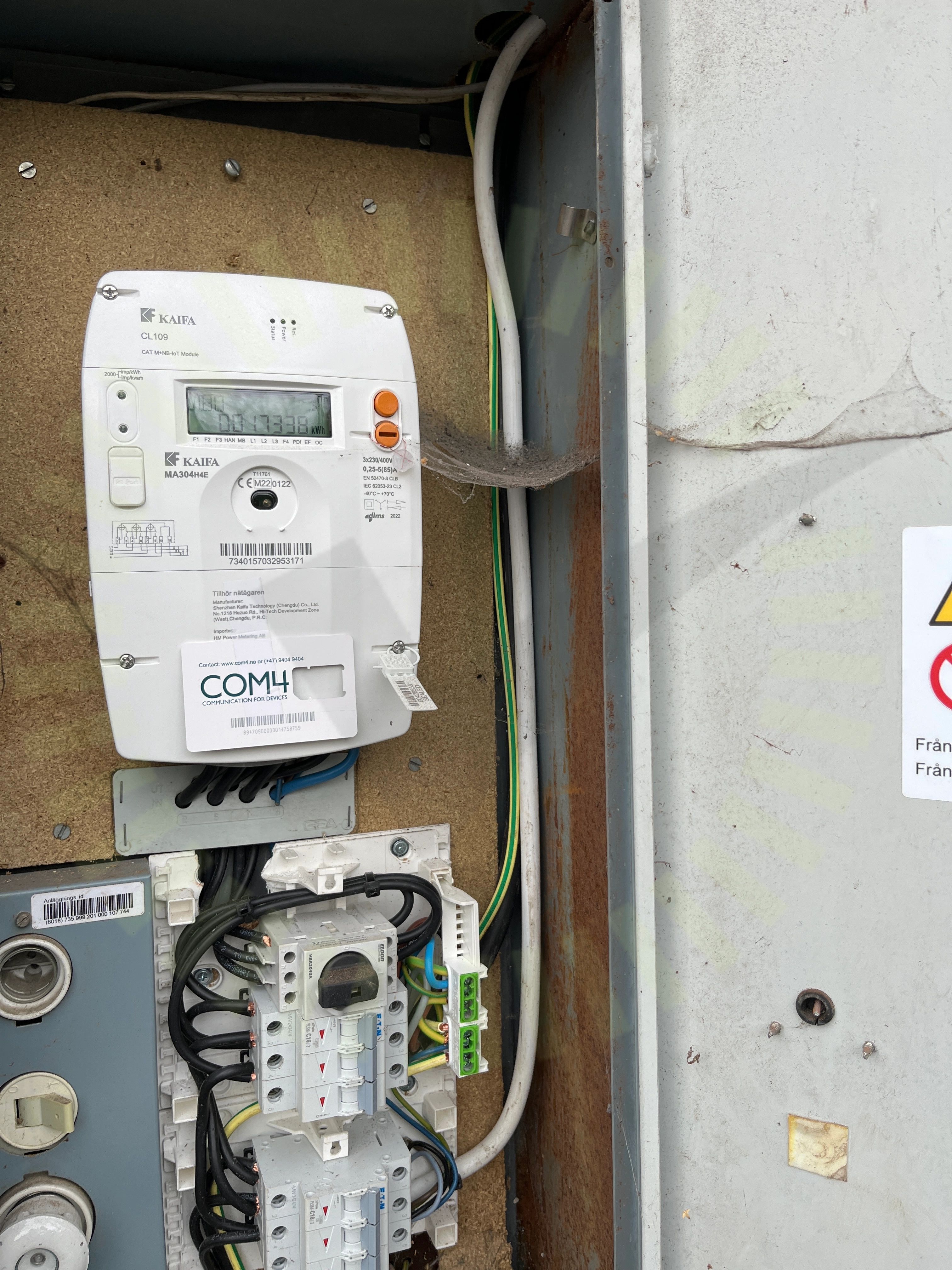

AC Kablage förläggning

6.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

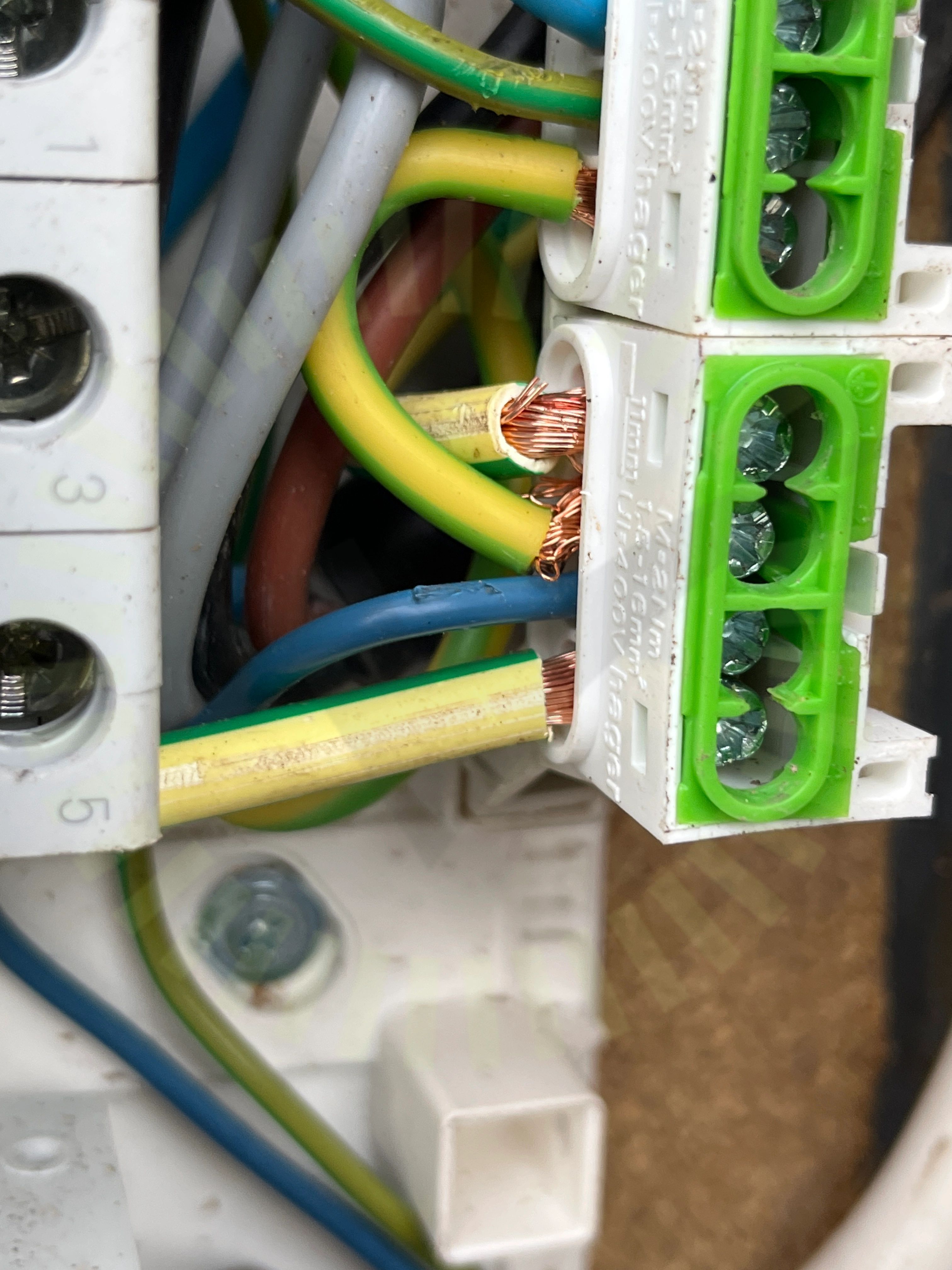

Anslutning av ledare

6.2 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

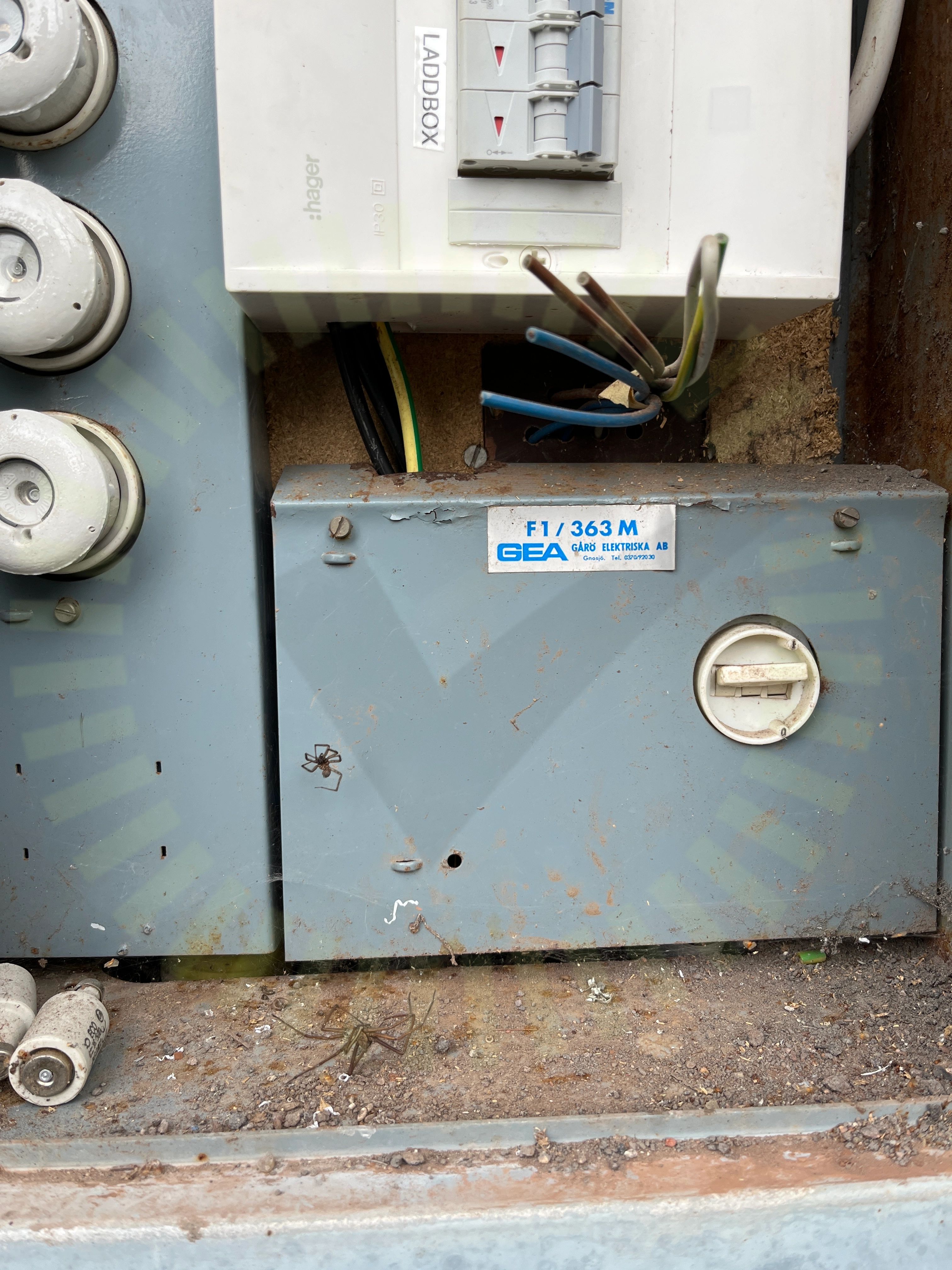

Enkelisolerade ledare

6.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

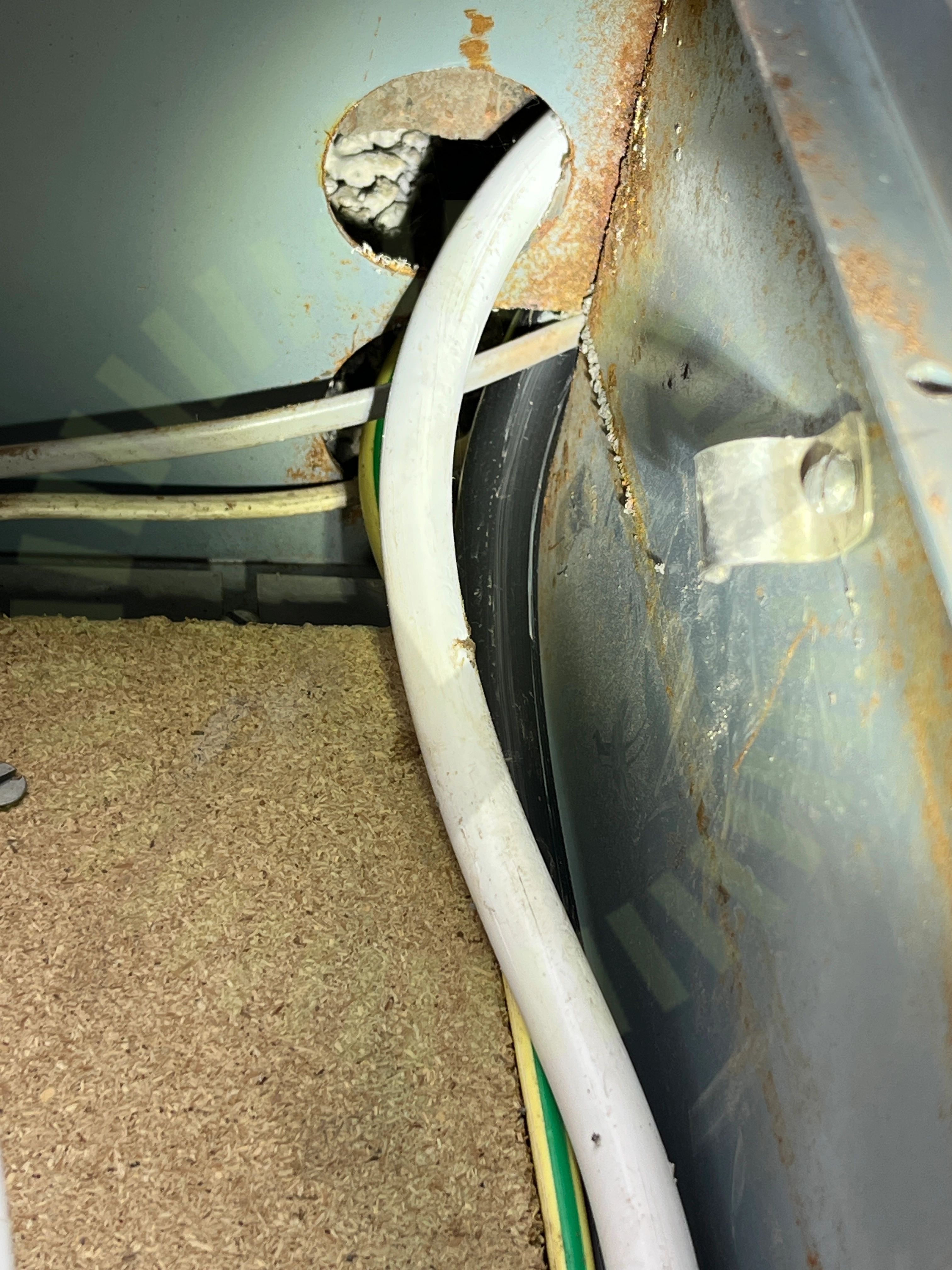

Skarp kant

6.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

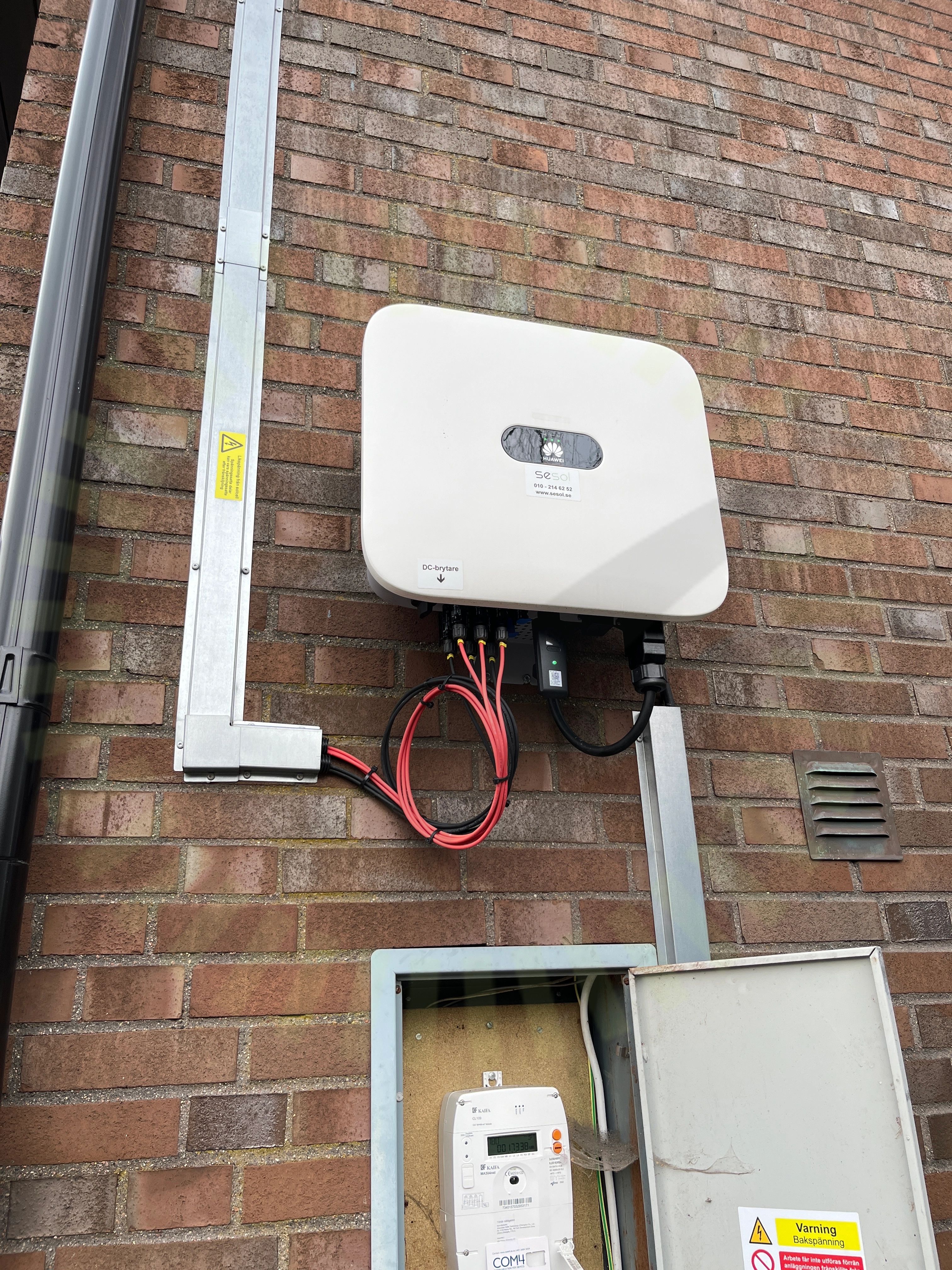

Väderskydd

6.5 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

SUN2000-(8KTL-20KTL)-M2 User Manual 2023-11-02, Sida 26

Godkända kontrollpunkter
