Besiktningsrapport
9.9
Installation genom
Solvision
Datum
6 september 2023
Ort
Järna, Stockholms län
Råspontsinfästning
Underliggande takpanna
Takgenomföring
Återställande av takpannor
96% godkända
4% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Optimerare
Huawei: SUN2000P - 450W
Montagesystem
Weland Stål: Läktfästen
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Panntak, DMEGC: DM(XXX)M10-54HBB/-V
Godkända kontrollpunkter
16/16
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Panntak, Huawei: SUN2000P - 450W
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Förutsättningar
Kontakter
Placering
Panntak, Weland Stål: Läktfästen
Godkända kontrollpunkter
23/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Läktinfästning
Mittklämma skruv
Mittklämmor
Placering
Potentialutjämningsledare
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
2/25
Takgenomföring
Tvådelad Takkrok
Panntak, Weland Stål: Råspont
Anmärkningar
4/24
5.1 Råspontsinfästning
Inte godkänd
Använda skruvar är inte de som tillhandahålls av WelandStål.
MA5104. Sid 1 (1) | Version 4 - 221101

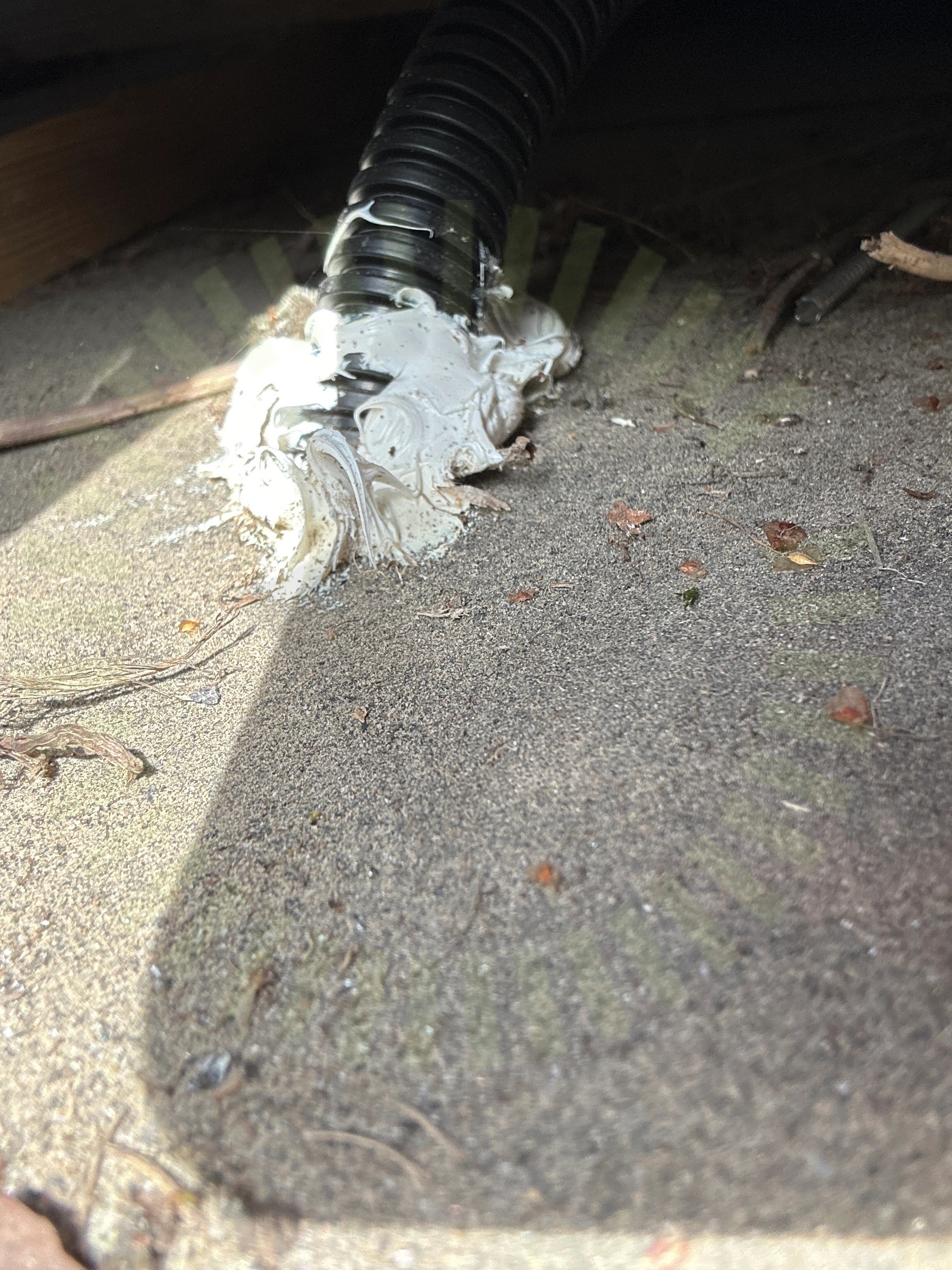

5.2 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

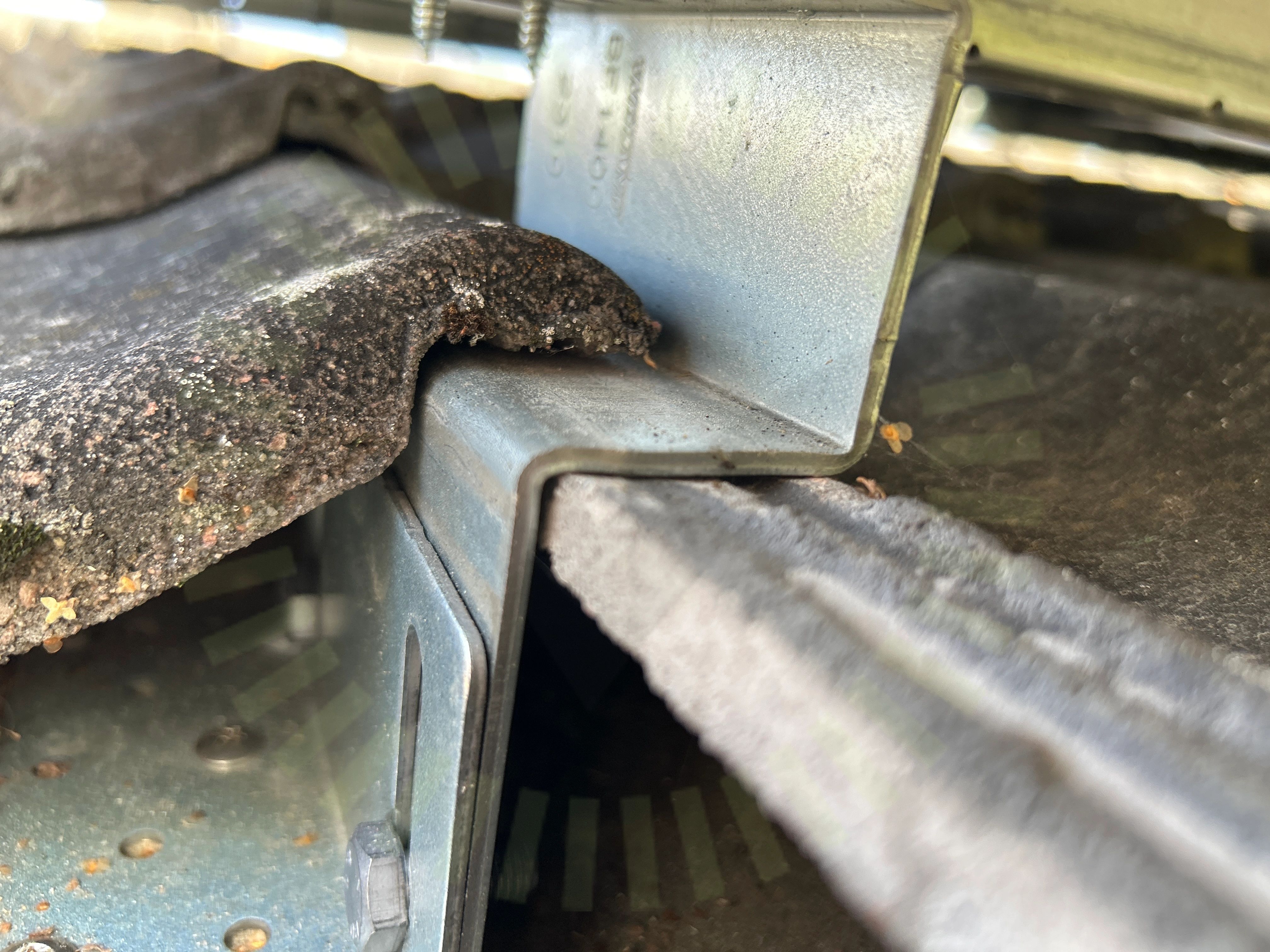

5.3 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
5.4 Återställande av takpannor
Inte godkänd
Takpannor är inte fastsäkrade efter montage.
Godkända kontrollpunkter
19/24
DC kabel förläggning
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Underbyggnad
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
1/24
Tvådelad Takkrok
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Anslutning
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/32
8.1 Fasskena
Inte godkänd
Fasskena använd där kondens kan uppstå.
Godkända kontrollpunkter
31/32
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Märkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
