Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Sesol

Datum

2 mars 2023

Ort

Skogås, Stockholms län
Underliggande takpanna
AC anslutning växelriktare
AC Genomföringar
93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Avtal

Rekommendation

offert säger 28 paneler är 25

Avtal

Batteri

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

16/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/25

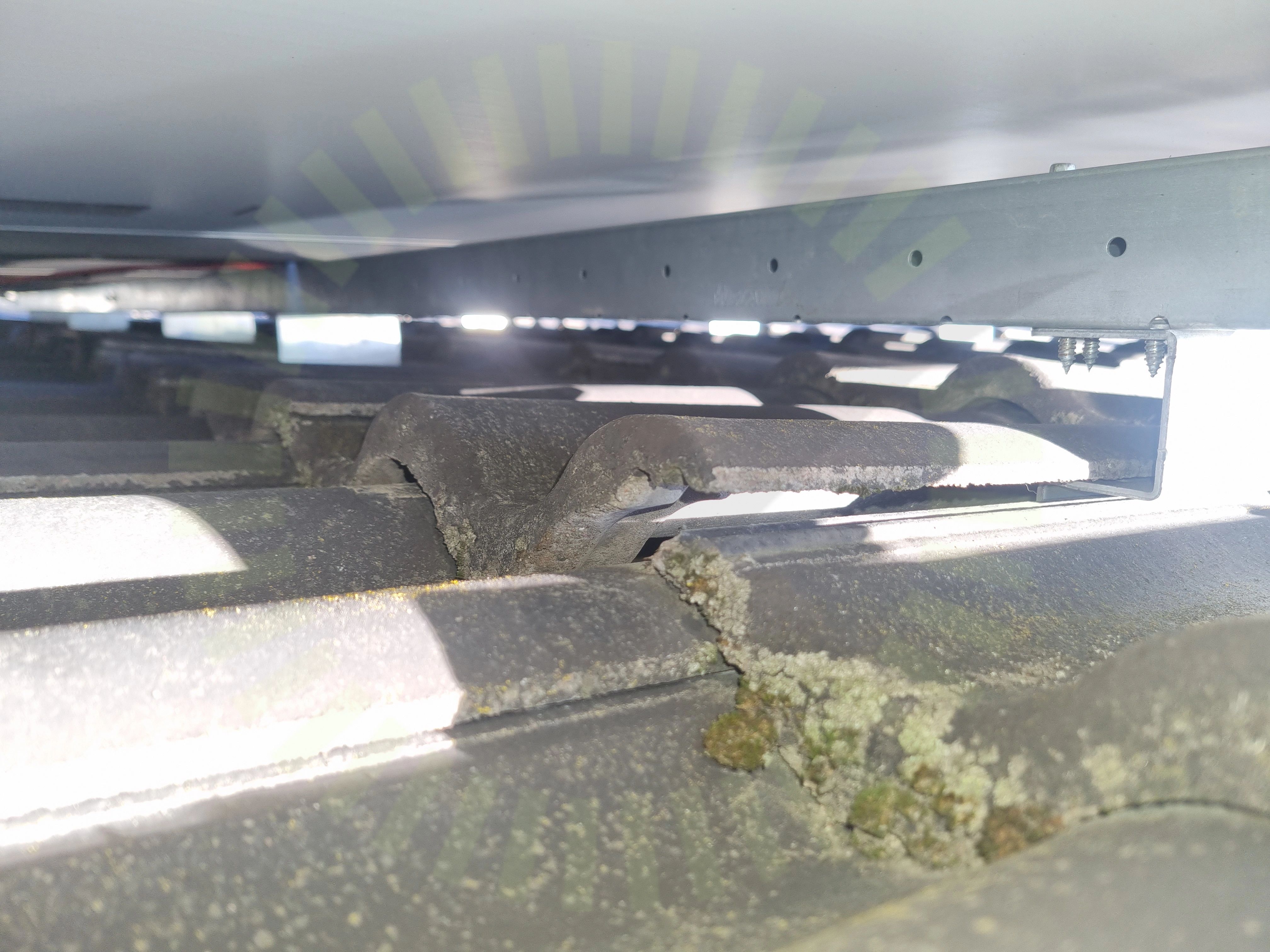

Glipa mellan takpannor/ trasiga takpannor

5.1 Glipa mellan takpannor/ trasiga takpannor

Rekommendation

Glipor mellan pannor

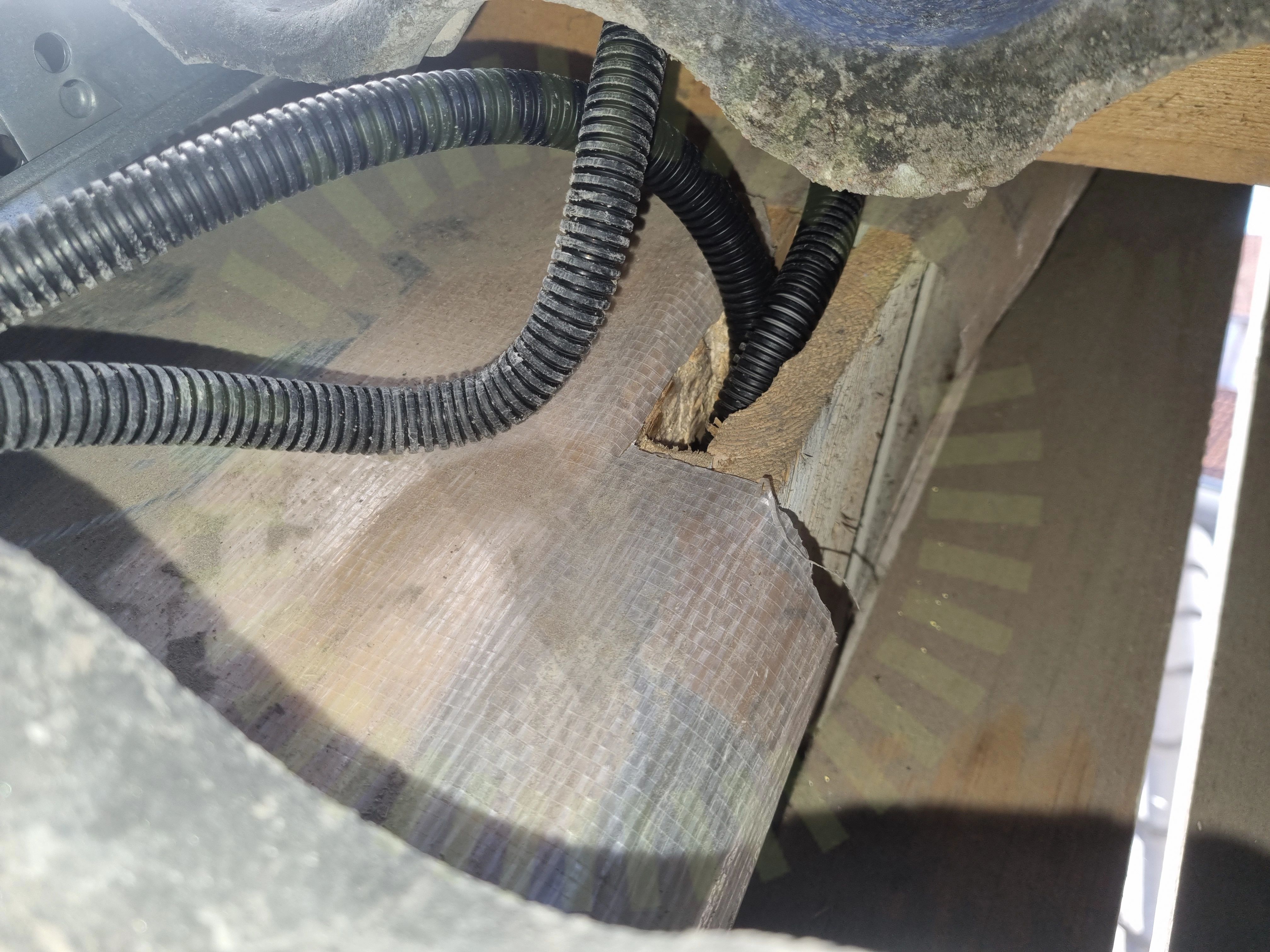

Takgenomföring

5.2 Takgenomföring

Inte godkänd

Ej tätat men utanför tätskikt stora huset ner till garaget, garage genomförning tätat.

5.3 Snö- och Vindlastberäkning

Inte godkänd

Panelfälten stämmer inte överens med lastberäkning. Layout stora taket och även garaget där det ligger 8 paneler, men är 6 på strängschema.

Tillverkarens montageanvisningar

5.4 Takkrokarnas CC

Inte godkänd

Layout lastberäkning stämmer ej med riktig layout uppmätt 900cc till 1200cc garaget, 1150 mellan skenor. Stora taket med 6 paneler 900cc. Stora fältet 600cc till 1200cc.

MA5104. Sid 1 (1) | Version 4 - 221101
Underliggande takpanna

5.5 Underliggande takpanna

Inte godkänd

Långt avstånd till underliggande panna, skapar glapp mellan takpannor

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

20/25
Främmande materialKabeluppfästningLäktinfästningLäktinfästning tunn läktMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/31
AC anslutning växelriktare

7.1 AC anslutning växelriktare

Inte godkänd

Ej åtskruvad med skruv

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC Genomföringar

7.2 AC Genomföringar

Inte godkänd

Ej tätat på insidan,ej kontrollerbart utifrån pga kabelskydd

SS 436 40 00 (527.2.1)

7.3 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

7.4 Strängschema

Inte godkänd

Strängschema finns men stämmer ej med panellayout enligt schema ska det vara 6 paneler på garaget, är 8

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

27/31
AC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterMärkningPlaceringSmartmätareSäkringsdimensionVentilation
