Besiktningsrapport

9.1

Installation genom

Sesol

Datum

2 mars 2023

Ort

Skogås, Stockholms län

AC anslutning växelriktare

AC Genomföringar

92% godkända8% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Avtal

Rekommendation

offert säger 28 paneler är 25

Avtal

Batteri

Godkända kontrollpunkter

14/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/30

4.1 AC anslutning växelriktare

Inte godkänd

Ej åtskruvad med skruv

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

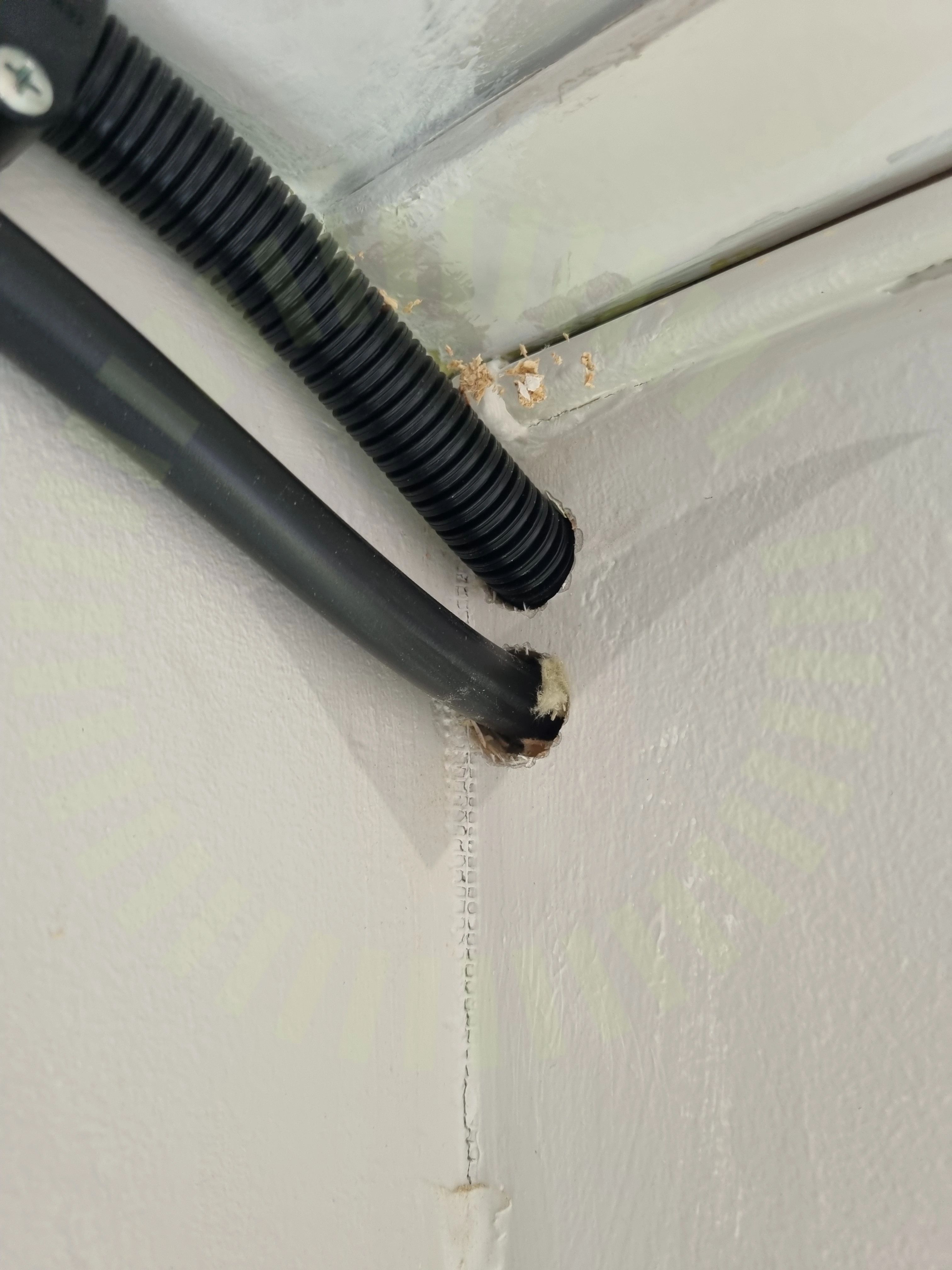

4.2 AC Genomföringar

Inte godkänd

Ej tätat på insidan,ej kontrollerbart utifrån pga kabelskydd

SS 436 40 00 (527.2.1)

4.3 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.4 Strängschema

Inte godkänd

Strängschema finns men stämmer ej med panellayout enligt schema ska det vara 6 paneler på garaget, är 8

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

26/30

AC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterMärkningPlaceringSäkringsdimensionVentilation
