Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Otovo

Datum

11 januari 2024

Ort

Malmö, Skåne län
Kabeluppfästning
Skenornas överhäng
Förstärkningsskruv
91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410
OptimerareTigo: TS4
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/27
Främmande material

2.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

Förstärkningsskruv

2.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för horisontella skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenornas överhäng

2.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

23/27
Avstånd mellan skenor.DC kabel förläggningDräneringskanalFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

2/16
Panelkablagets böjradie

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Stress på kontakter

3.2 Stress på kontakter

Inte godkänd

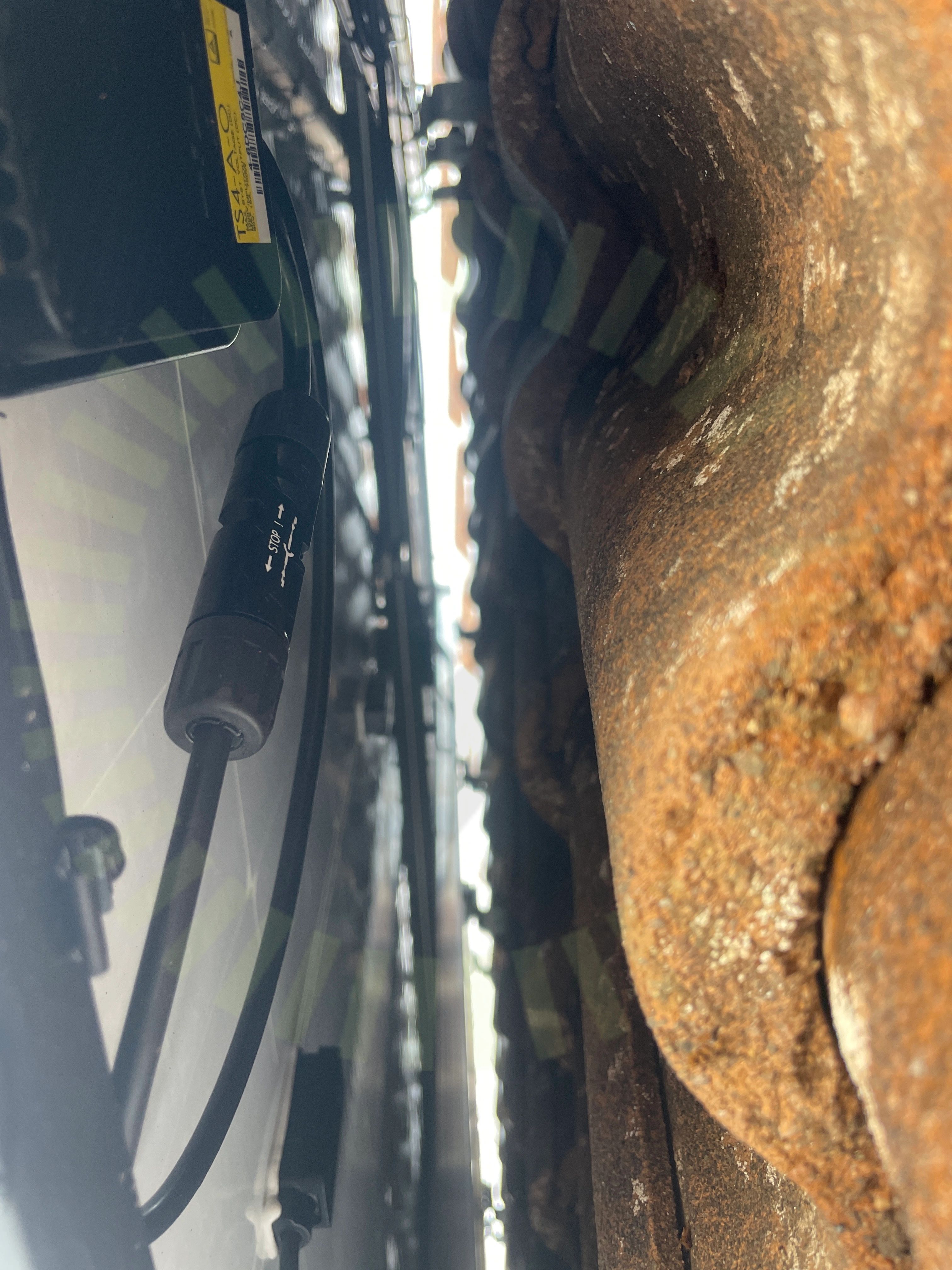

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35
Förskruvning

5.1 Förskruvning

Inte godkänd

Förskruvningen ska hålla tätt.

Godkända kontrollpunkter

34/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringHölje centralInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPen-ledareSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
