Besiktningsrapport
9.3
Installation genom
Täta tak Energi
Datum
22 augusti 2023
Ort
Mörarp, Skåne län
Kabeluppfästning
Infästning skena
Tigo CCA kit
96% godkända
4% ej godkända
Om installationen
Paneler
Denim: U - M3
Optimerare
Tigo: TS4-A-O
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
Growatt: MID17-25KTL3-X
Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, Denim: U - M3
Godkända kontrollpunkter
12/12
Dragavlastade
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Panelramar separerade
Skada
Skador
Skugga
Strängförläggning
Övervakning paneler
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
2/26

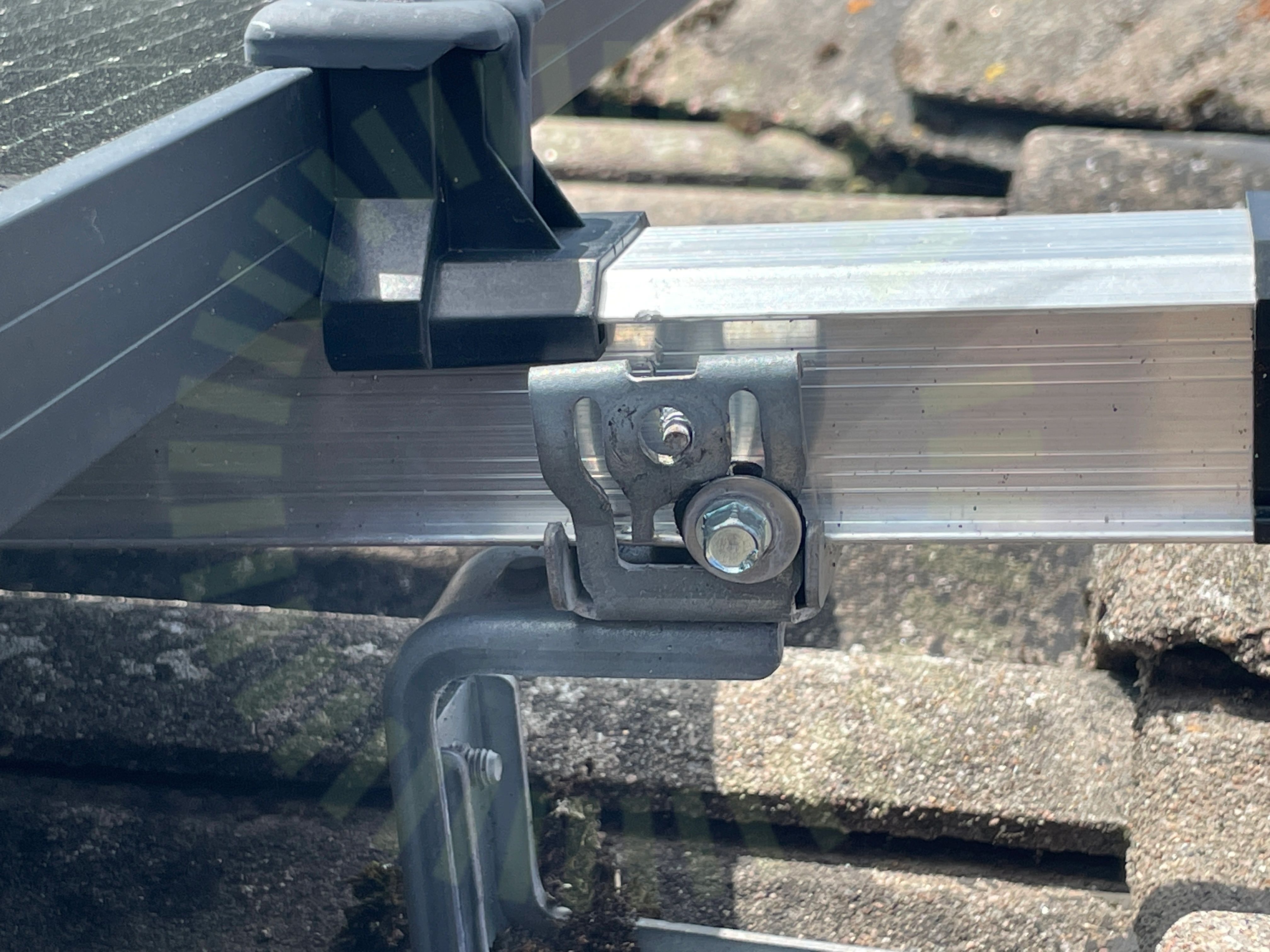

2.1 Infästning skena
Inte godkänd
Fäste ej monterat enligt tillverkarens anvisningar, förstärkningsskruv ej korrekt placerad.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
2.2 Kabeluppfästning
Inte godkänd
Slang ej uppfäst med tillräckligt stöd.
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
24/26
Anpassade takpannor
Avstånd mellan takkrokar
Främmande material
Förstärkningsskruv
Klämräckvidd för ställbart fäste
Mittfäste
Montering av takkrokar
Panel storlek
Panelens ramhöjd
Shims
Skador
Skarp kant
Skarvning av skena
Skena överhäng
Skydd
Slutfäste
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrok infästning
Takkrokens orientering
Taklutning
Väderbeständigt material
Ändfästen
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/25

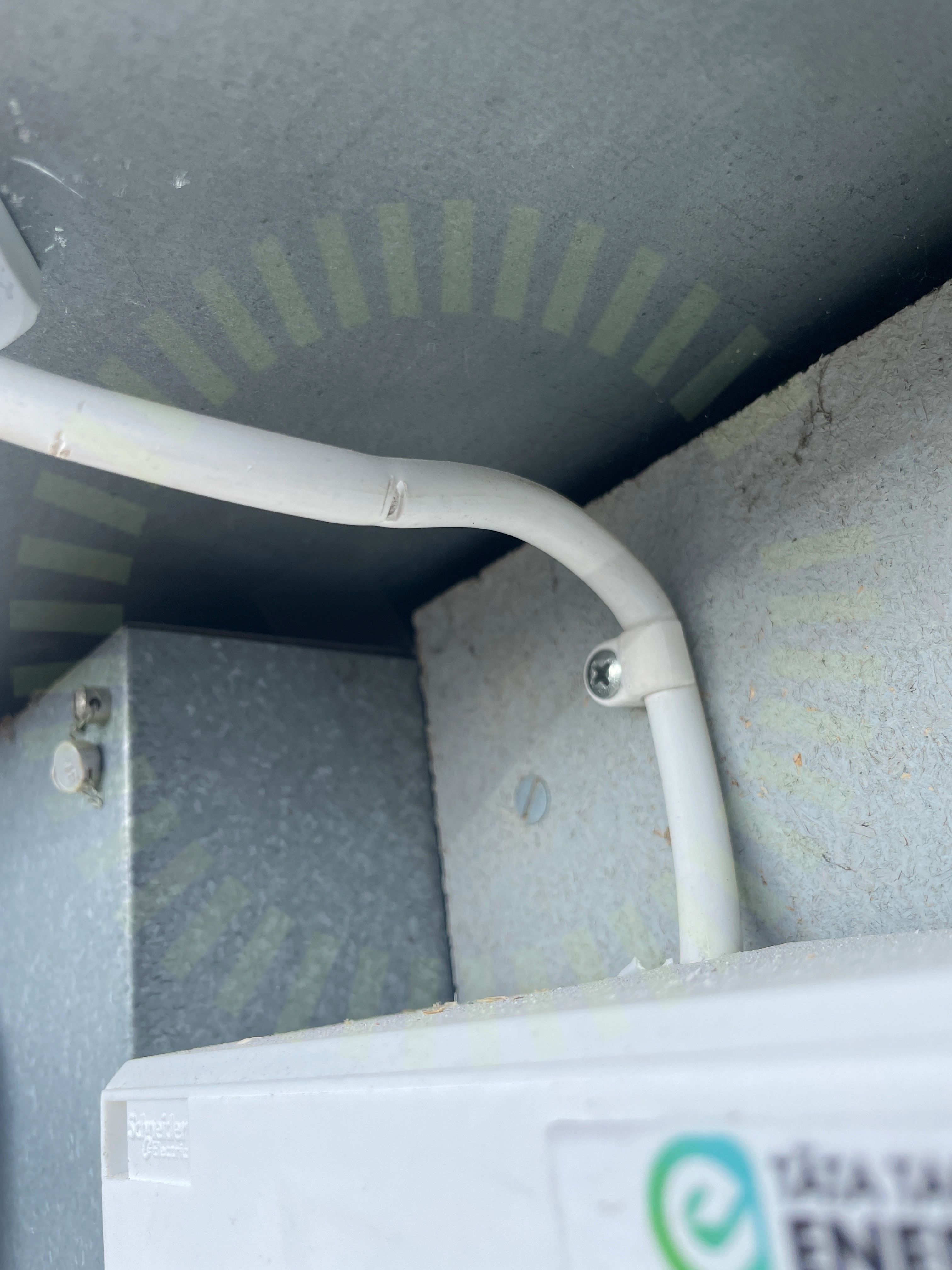

4.1 Tigo CCA kit
Inte godkänd
Tigo cca kit mottages matande kabel är 1.5 mm och avsäkrad på säkring till laddbox, denna säkring är på 16A. Samt att kabel är skadad
Godkända kontrollpunkter
24/25
AC Böjradie
AC Förläggning
AC Genomföringar
AC Skador på kabel
Anslutning
Avstånd
Brännbart underlag
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Dokumentation Växelriktare
Fastsäkring av produkt
Förskruvningar
Huvudsäkring
Infästning
Kabel
Märkning
Skarp kant
Säkring
Utrymme
Vinkel
Väderskydd
