Besiktningsrapport
8.3
Installation genom
1KOMMA5°
Datum
24 oktober 2024
Ort
Tyresö, Stockholms län
Fastsäkring av produkt
Jordning av chassi
DC Kontakter
+ 2
89% godkända
11% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/15
1.1 Fastsäkring av produkt
Inte godkänd
Vägginfästning saknas.
SBR064-256-UEN-Ver19-202302, Sida 24
Godkända kontrollpunkter
14/15
Avstånd till växelriktare
Batteri PE
Batterimodul
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4

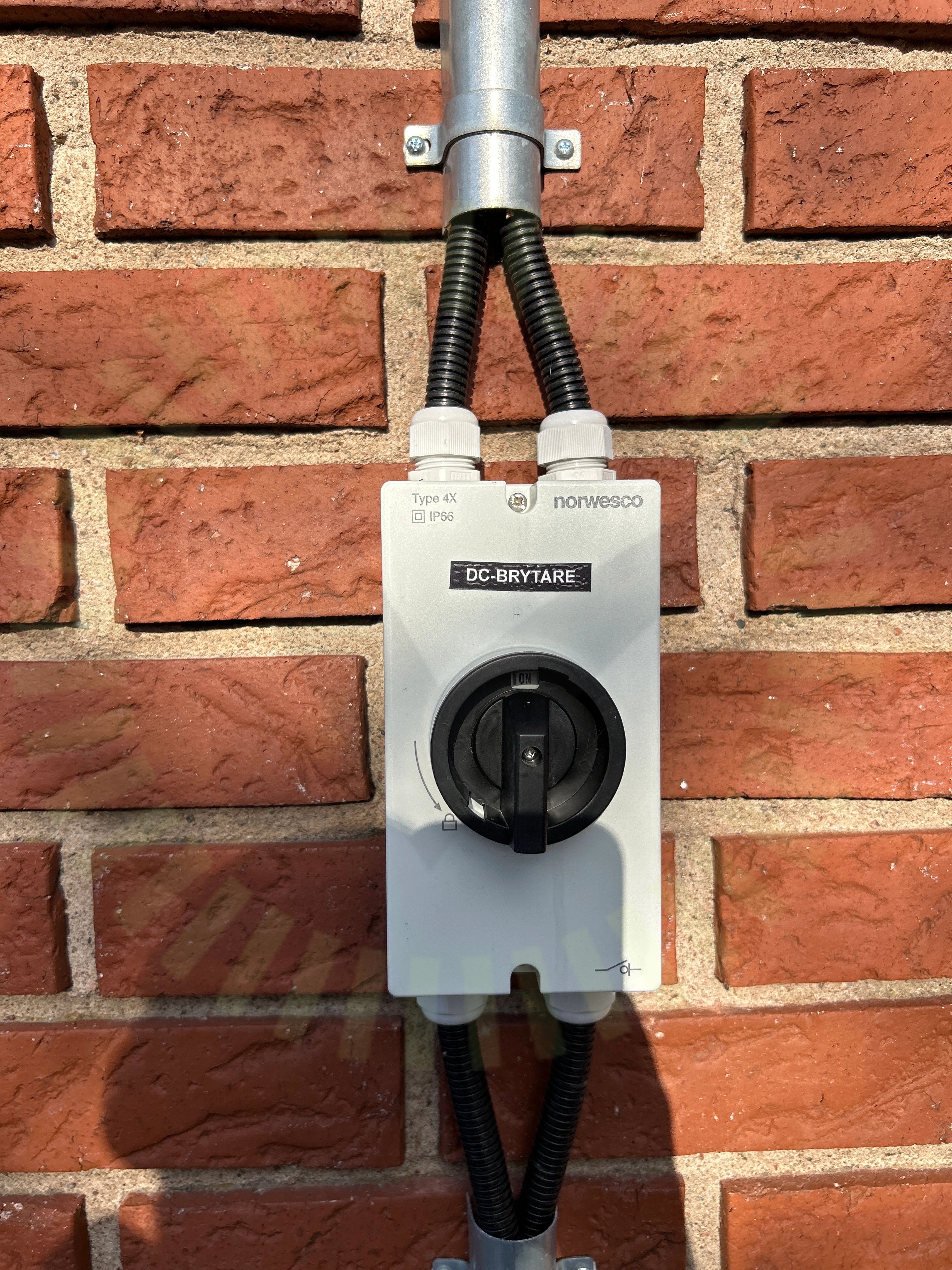

2.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid DC-brytare.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
4/35

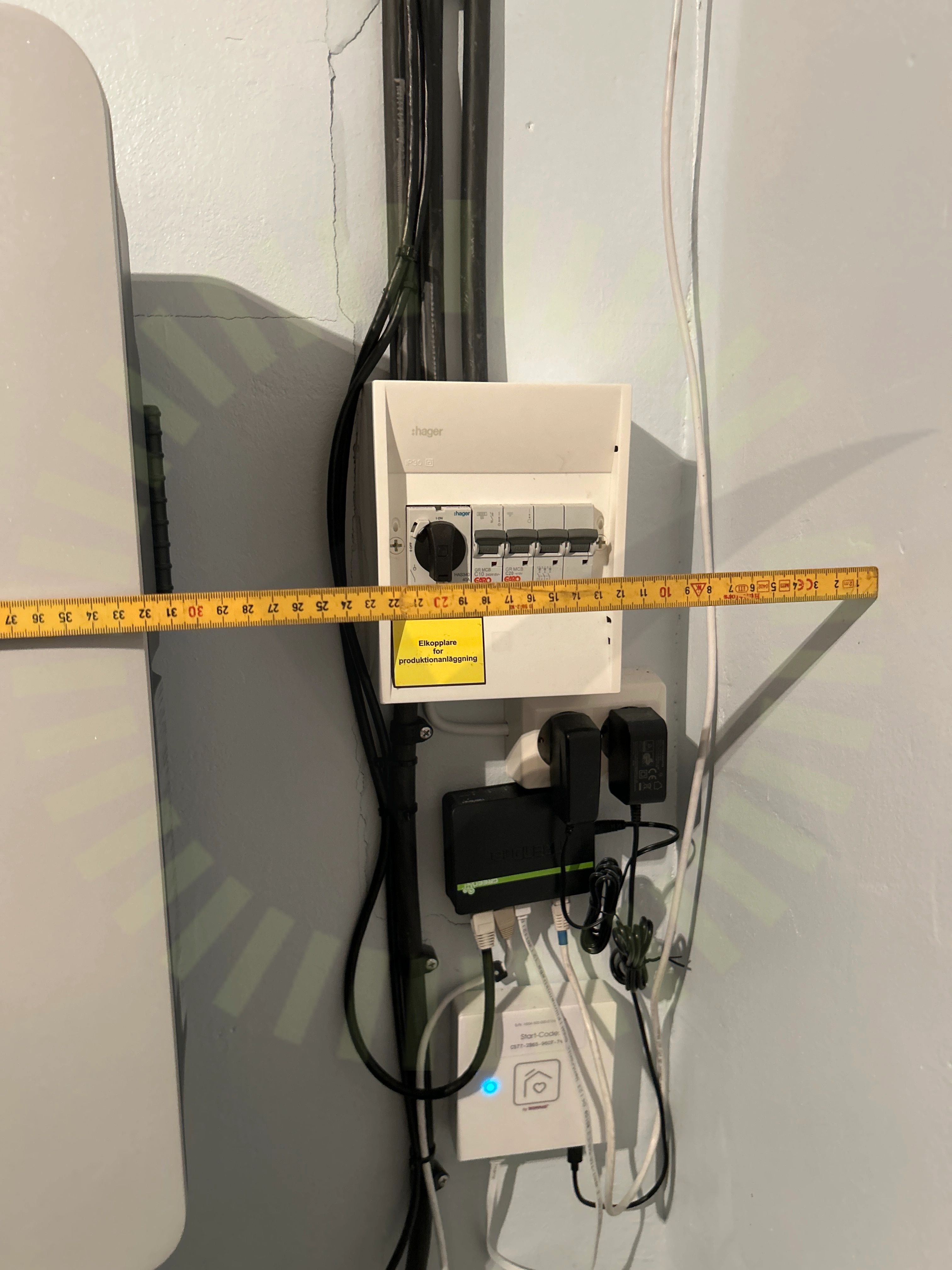

3.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
3.2 DC Kablage förläggning
Inte godkänd
Kablaget är inte uppfäst så det har tillräckligt stöd.

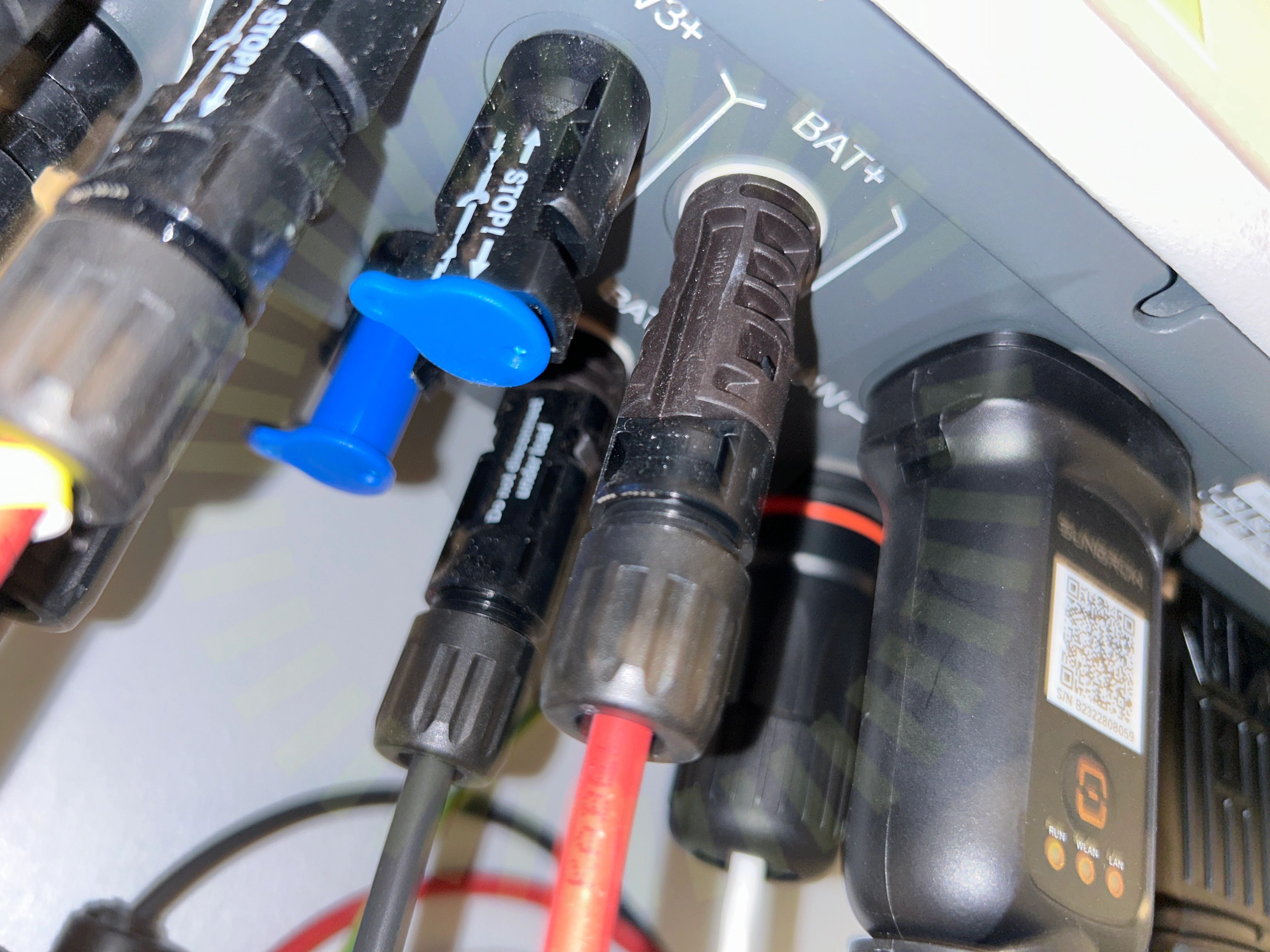

3.3 DC Kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43 / 71-74

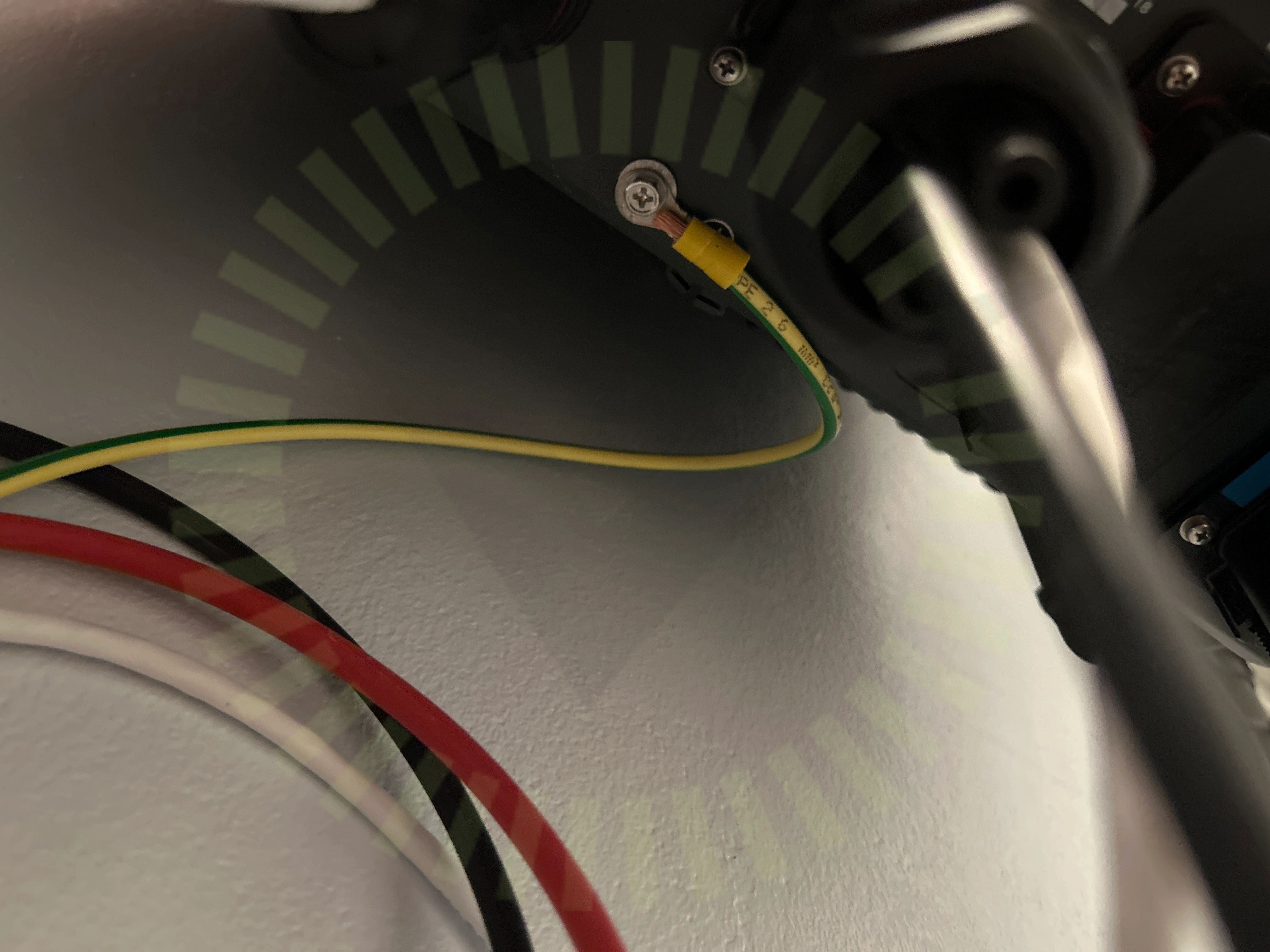

3.4 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat. Jordledaren i bild går mellan växelriktare och batteri.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50
Godkända kontrollpunkter
30/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35
Strängdesign
