Institutet för Solenergikvalitet

Besiktningsrapport

7.0
x

Installation genom

Sun4Energy

Datum

3 juli 2023

Ort

VÄRMSKOG, Värmlands län
Plåtens tjocklek
Klämmornas placering
Kopplingslåda
77% godkända23% ej godkända

Om installationen

PanelerEurener: MEPV 108
MontagesystemK2: BasicRail
VäxelriktareGroWatt: MID10-12KTL3-X
TillbehörUndercentral
Sun4Energy

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Plåttak , Eurener: MEPV 108

Anmärkningar

4/14

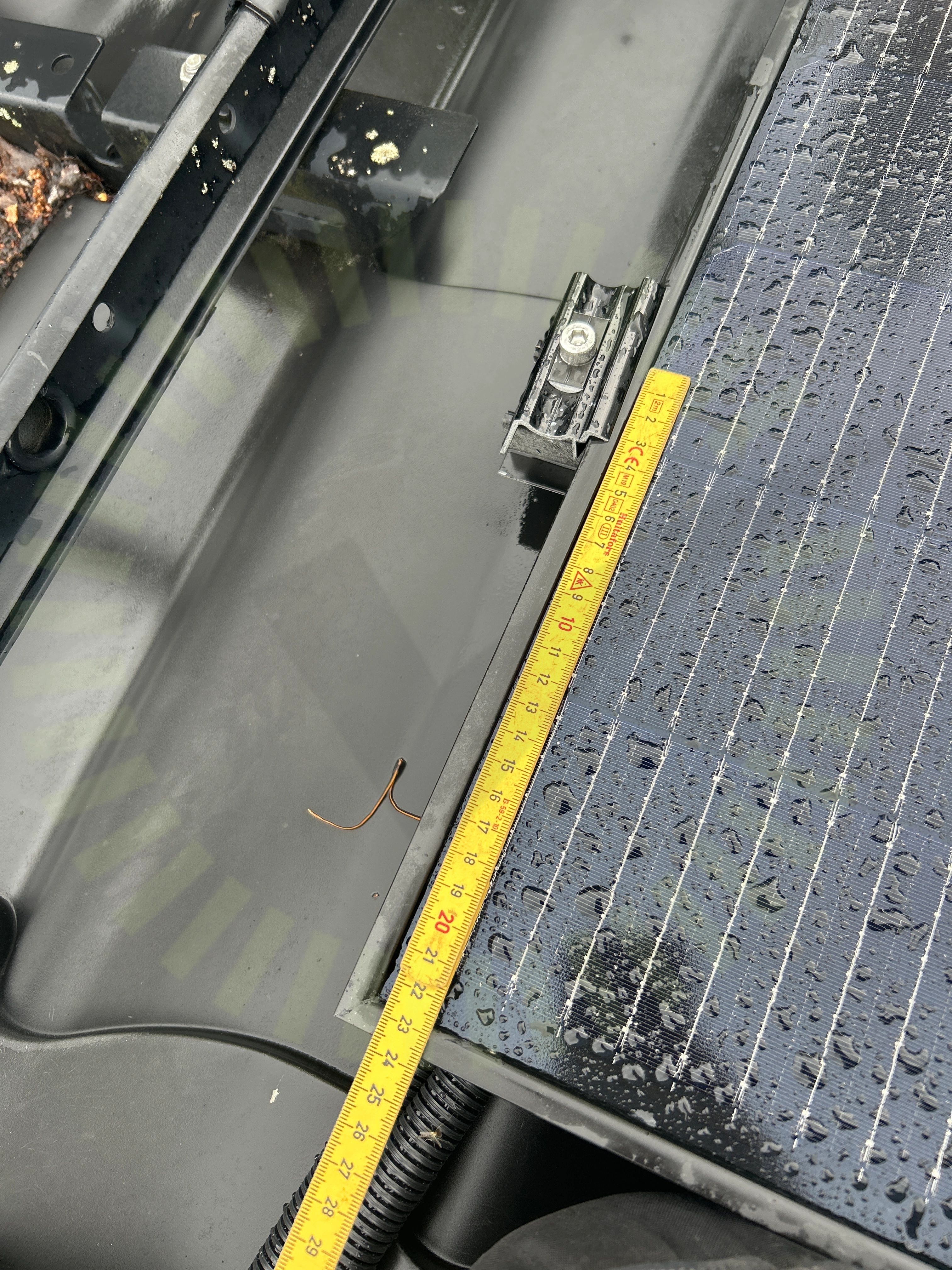

Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide. sida 7.

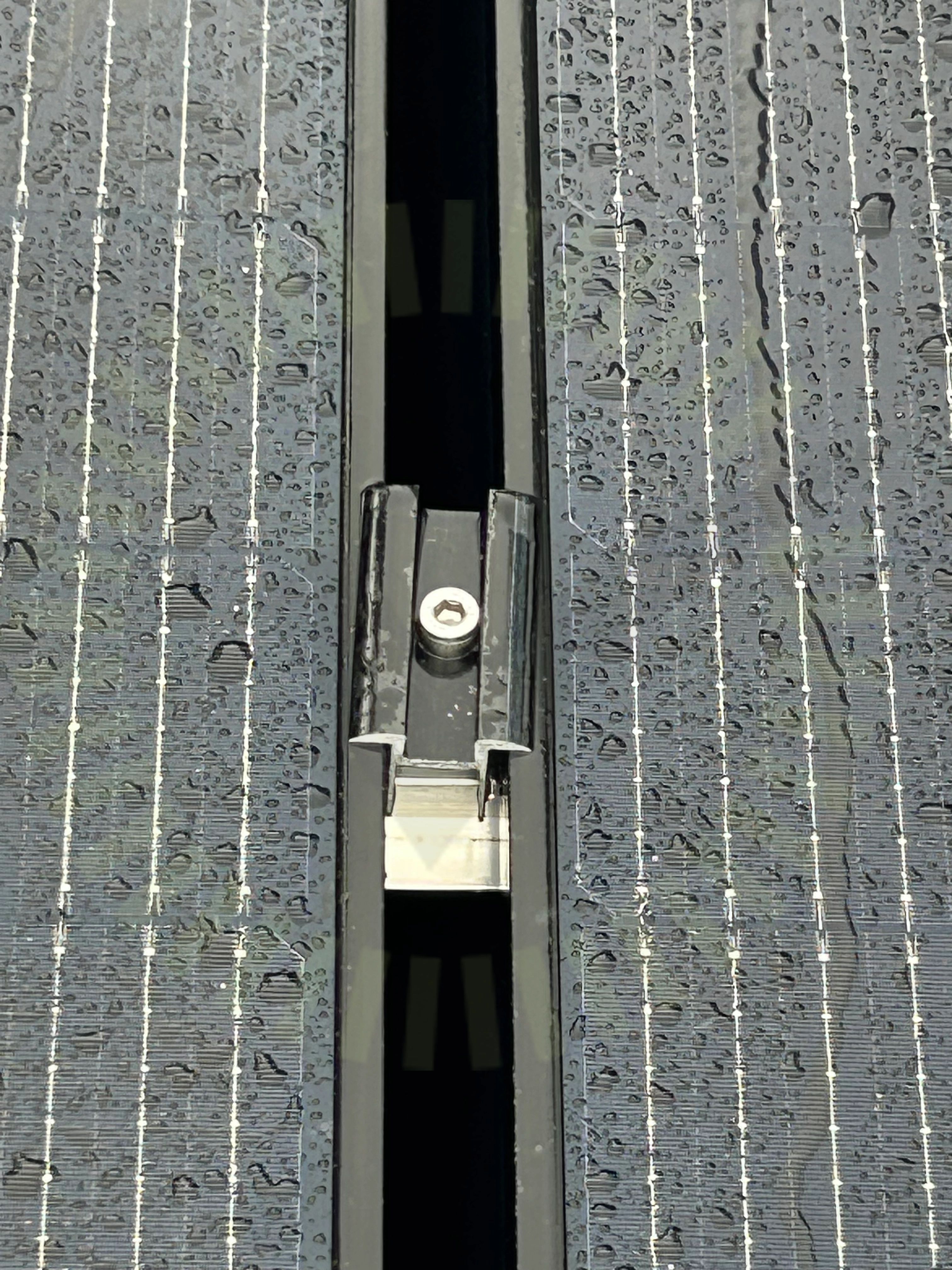

Klämmornas överlappning

2.2 Klämmornas överlappning

Inte godkänd

Klämmor är vridna och överlappar inte korrekt med ramen.

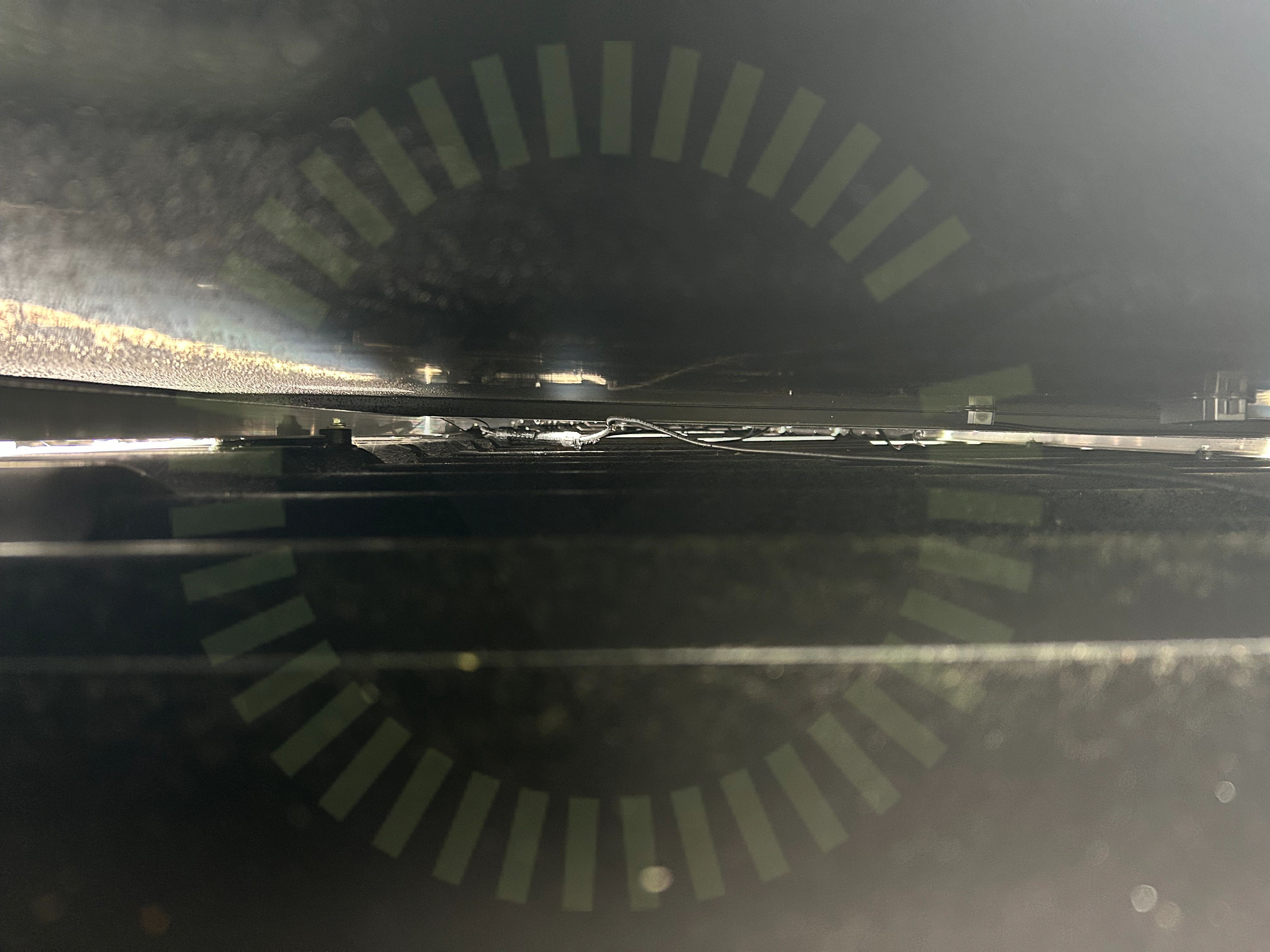

Kontaktdon

2.3 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

Kopplingslåda

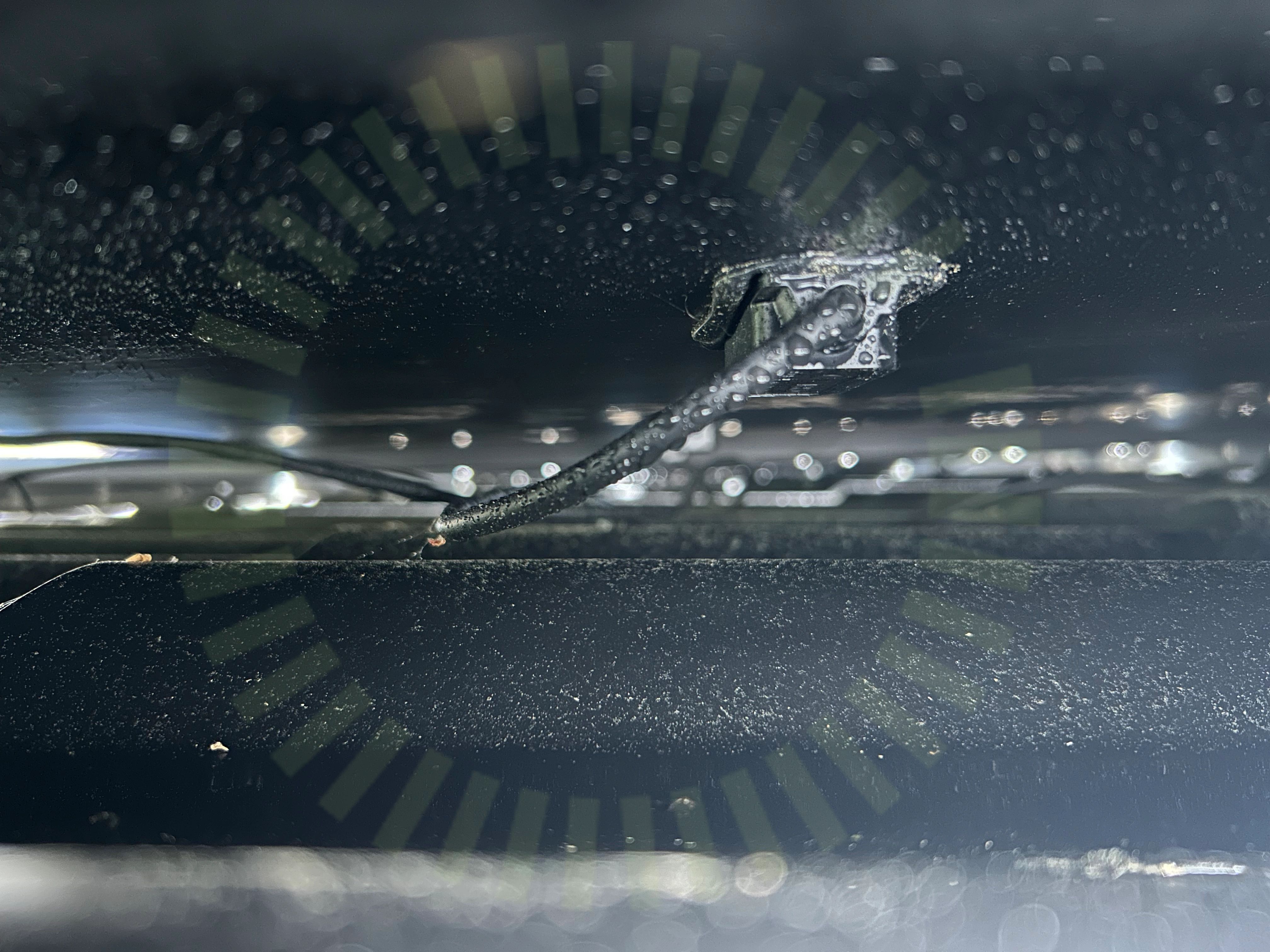

2.4 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Godkända kontrollpunkter

6/14
DräneringshålFöremål mot bakstyckePanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

4/14
Förbindelse av kontakterPanelkablagets böjradieStress på kontakterSträngförläggning

Plåttak , K2: BasicRail

Anmärkningar

10/27
Bredd av profiltoppen

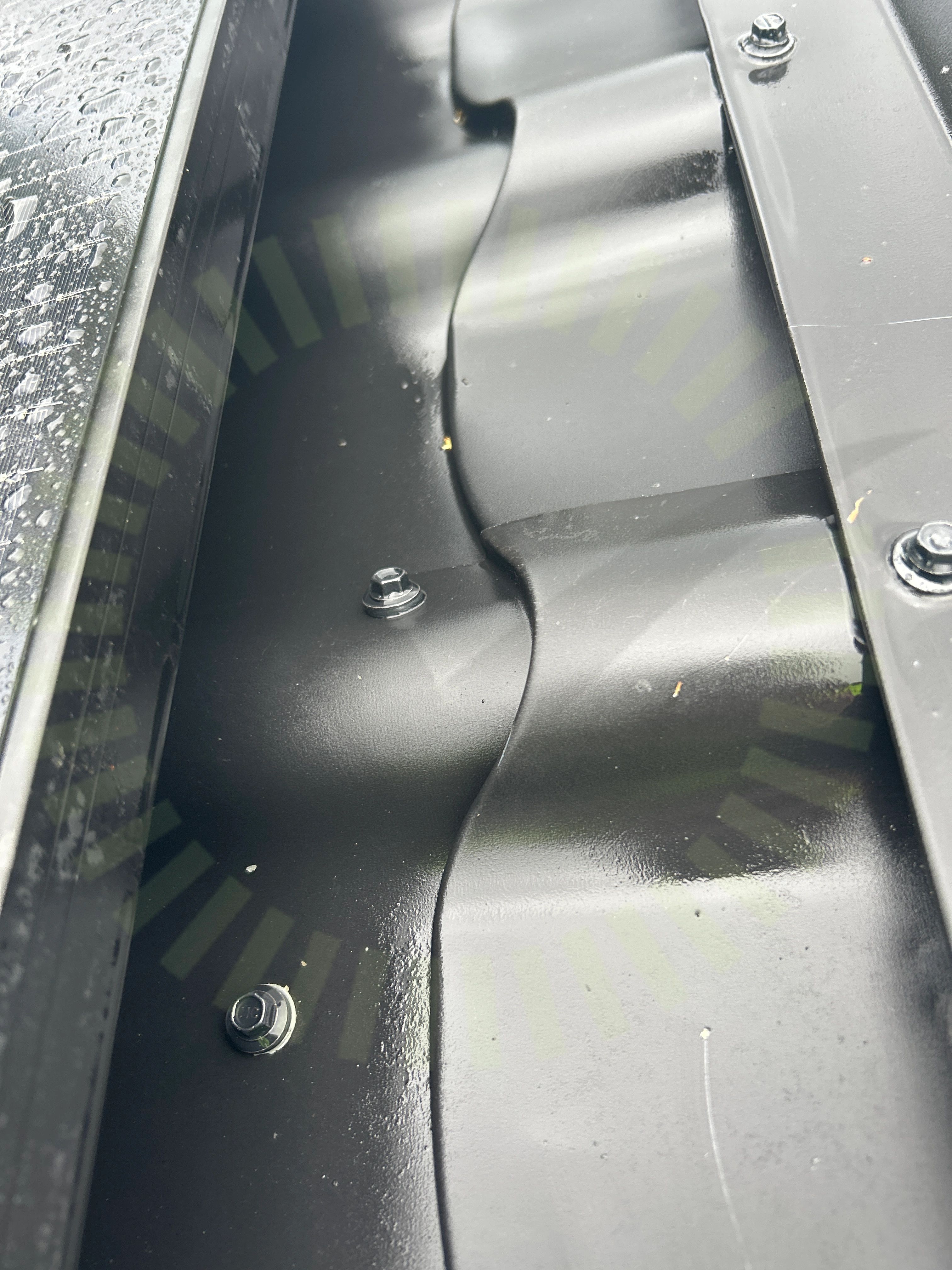

3.1 Bredd av profiltoppen

Inte godkänd

Takplåtens profil uppfyller inte tillverkarens krav.

BasicRail-assembly-en, Sida 5

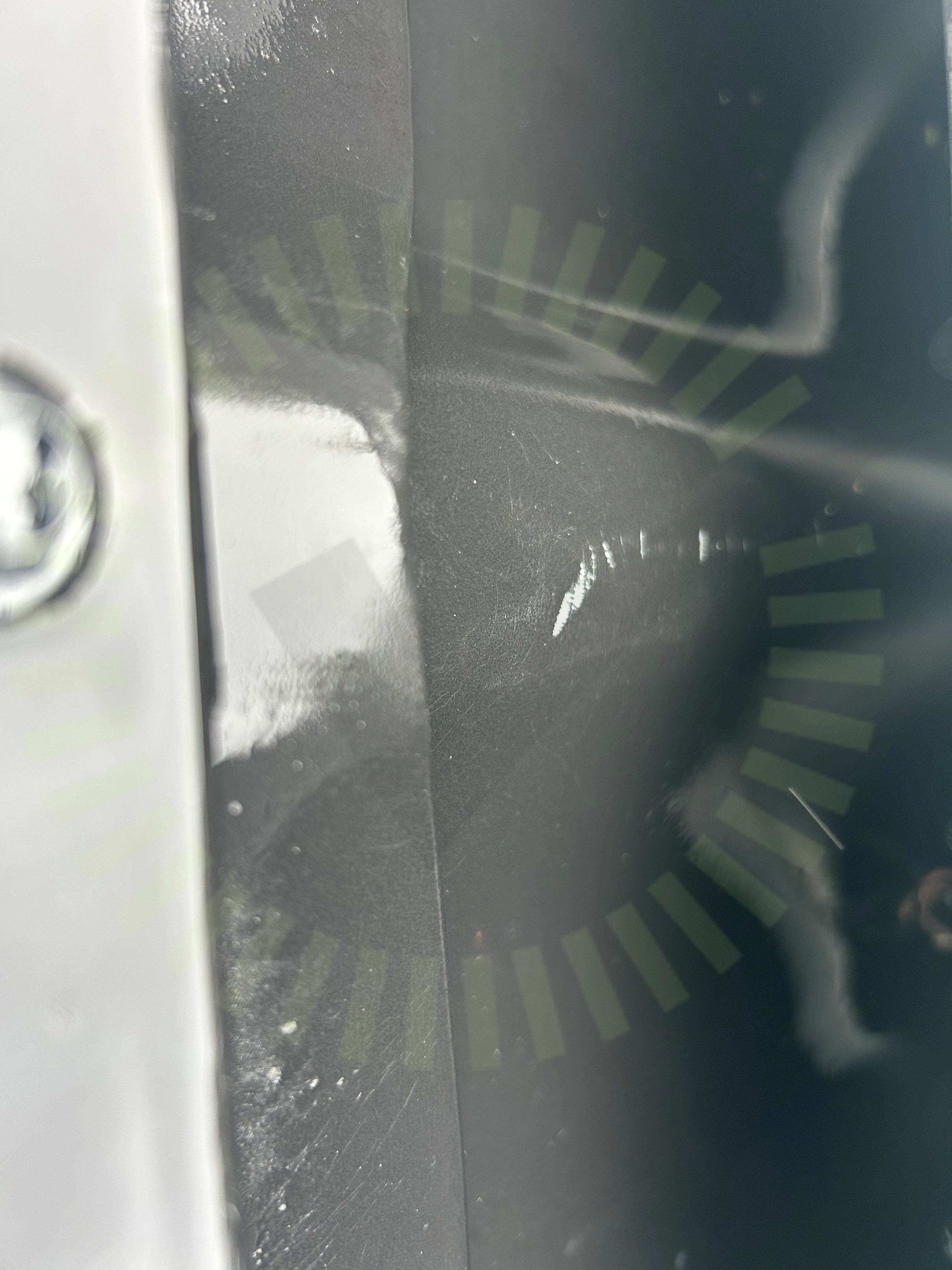

Skador

3.2 Skador

Inte godkänd

Taket är skadat på flera ställen med bucklor och skrap.

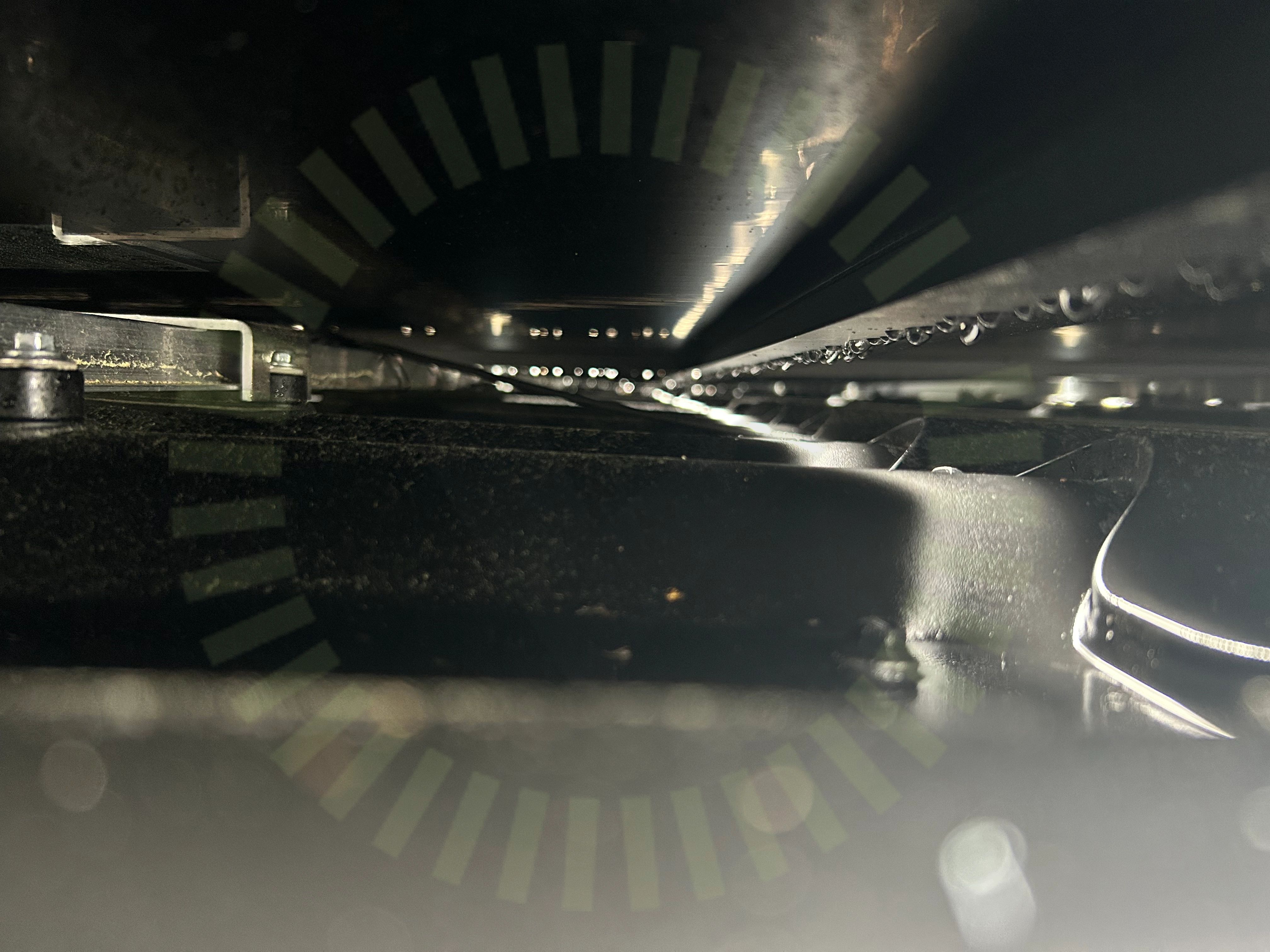

Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

3.4 Skenornas överhäng

Inte godkänd

Lastberäkning att kontrollera mot saknas.

Snö- och vindlastberäkning
Väderbeständigt material

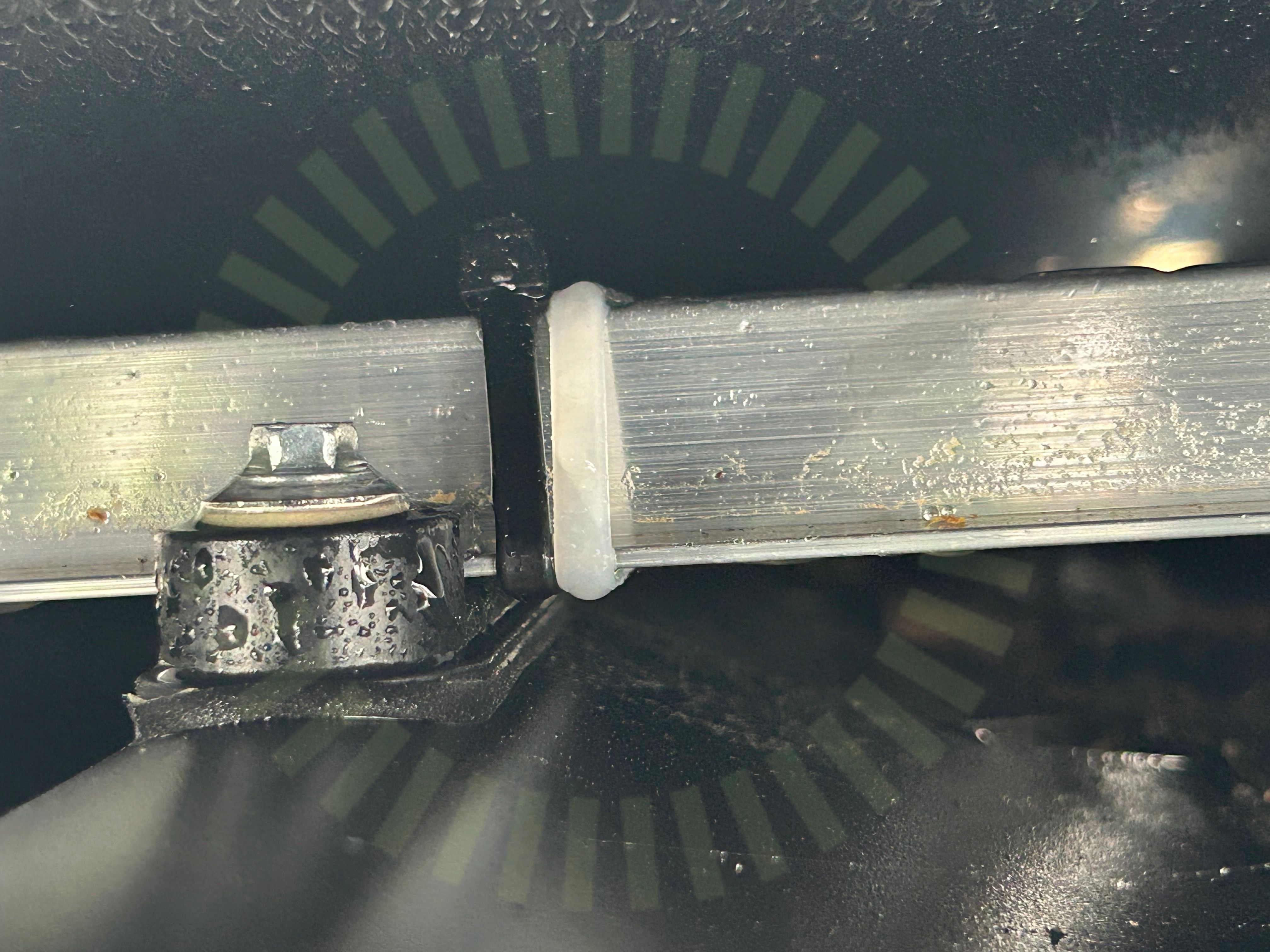

3.5 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)
Plåtens tjocklek

3.6 Plåtens tjocklek

Inte godkänd

Plåttypen godkänns inte av tillverkaren med det använda montagesystemet.

Snö- och vindlastberäkning

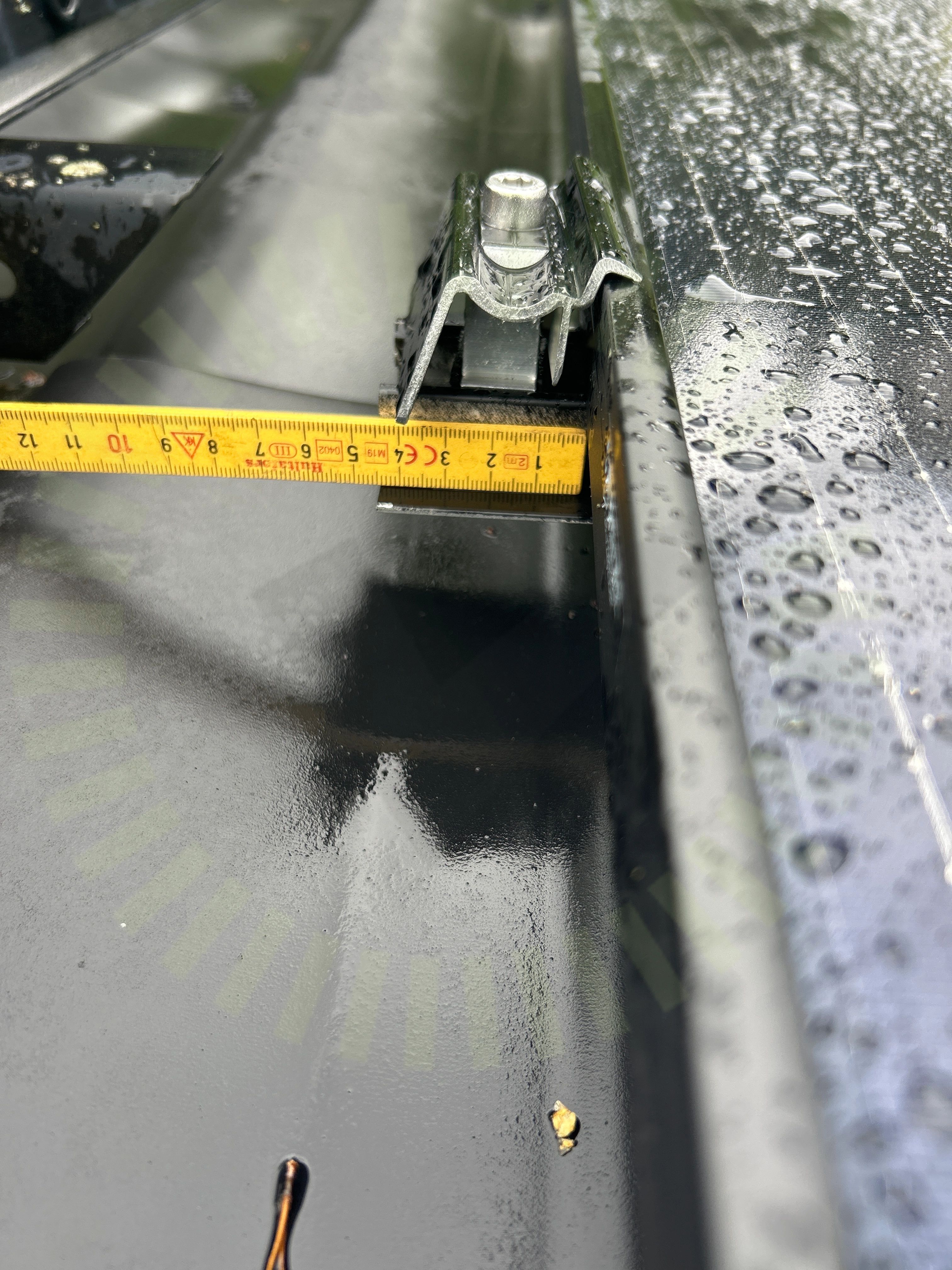

Skenans utstick för klämma

3.7 Skenans utstick för klämma

Inte godkänd

Skenans utstick är för kort.

BasicRail-assembly-en, Sida 14
Skenskarvar

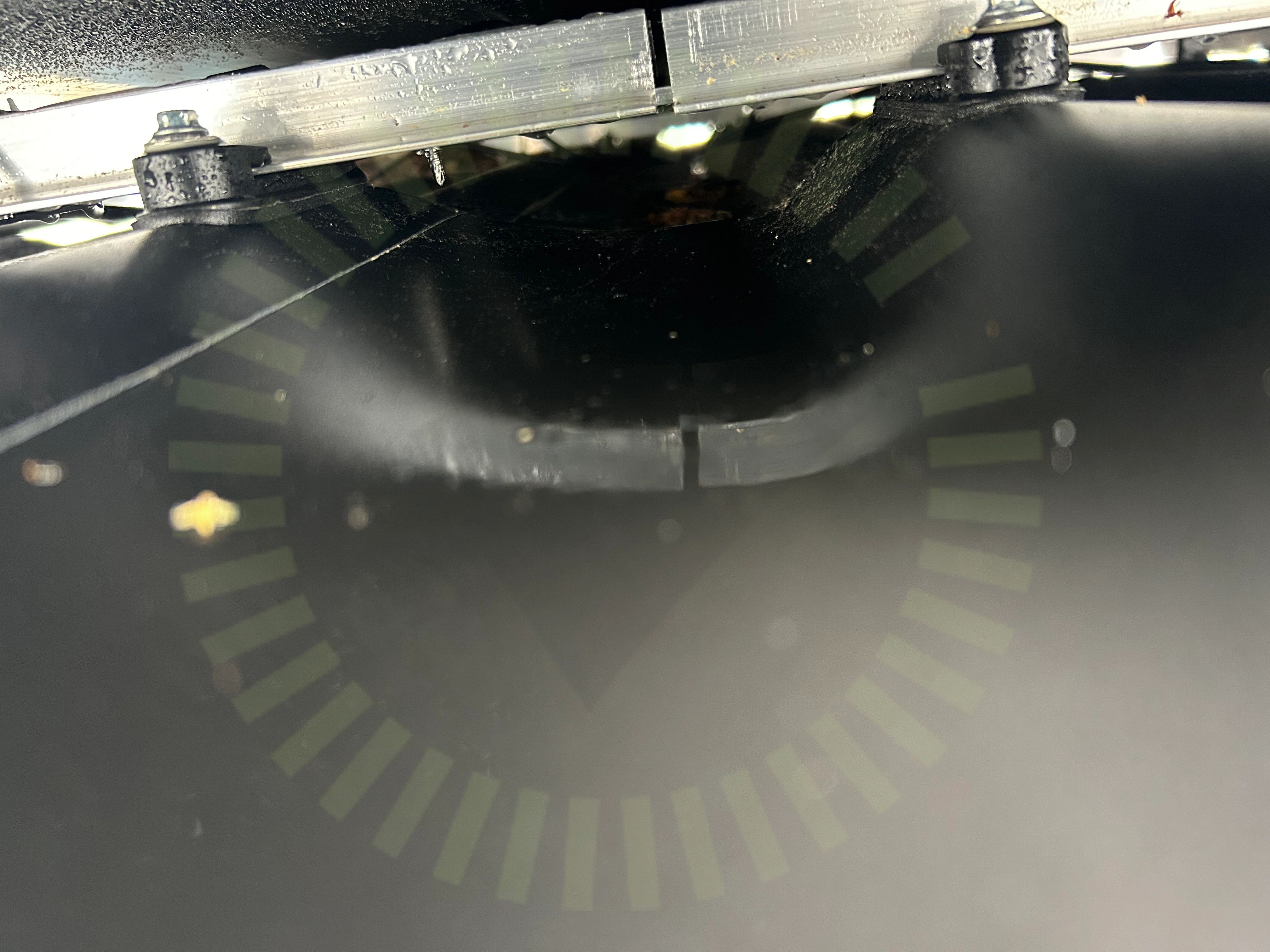

3.8 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

BasicRail-assembly-en, Sida 12

3.9 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Ändklämmor

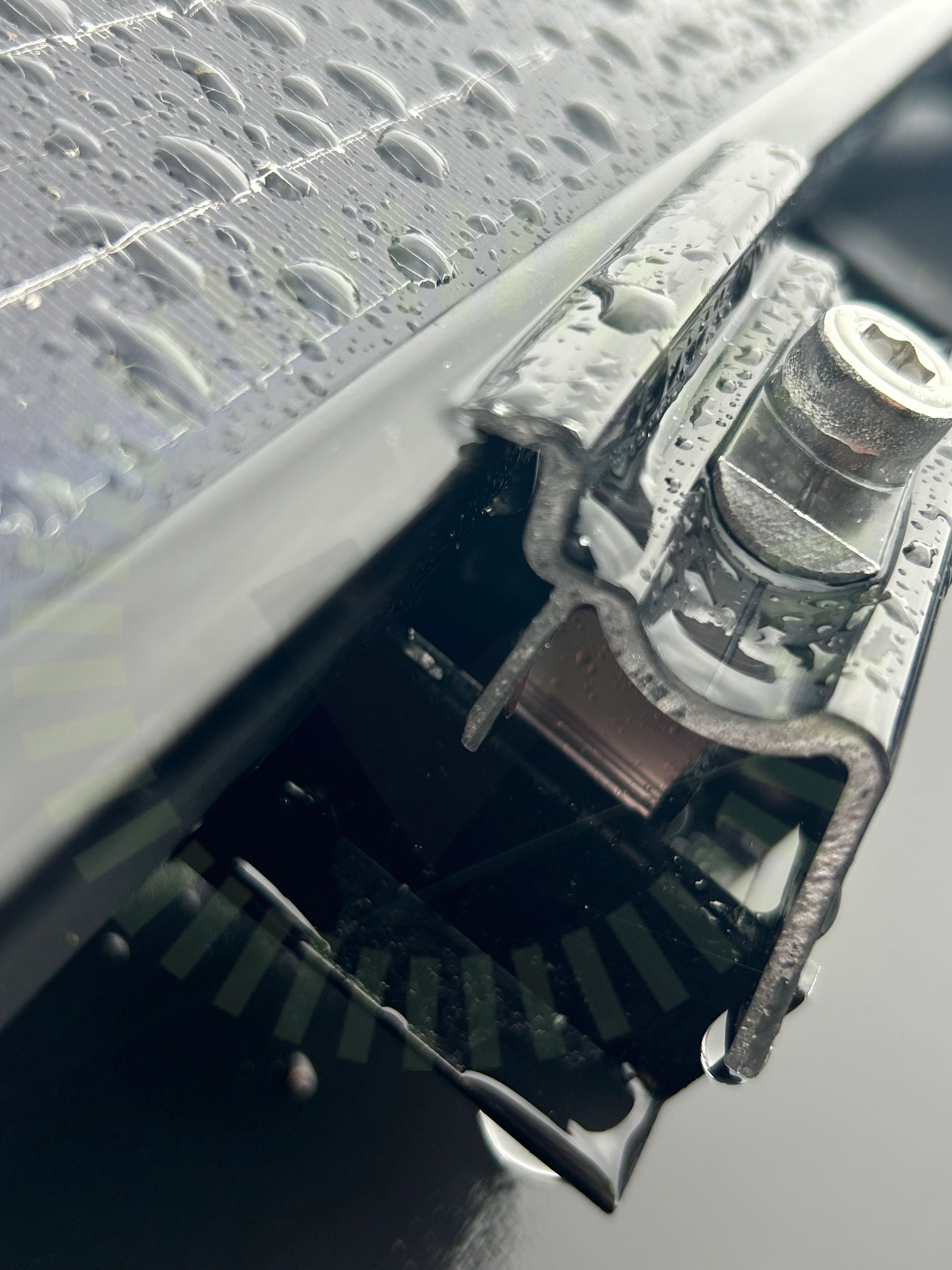

3.10 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Godkända kontrollpunkter

15/27
Använd plåtskruvAnvänd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringPlåtinfästningSkada på klämmorSpeedLockTaklutningTermisk brytpunkt skenor

Ej tillgängligt vid besiktning

2/27
Infästningarnas placeringSkenornas infästning

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5

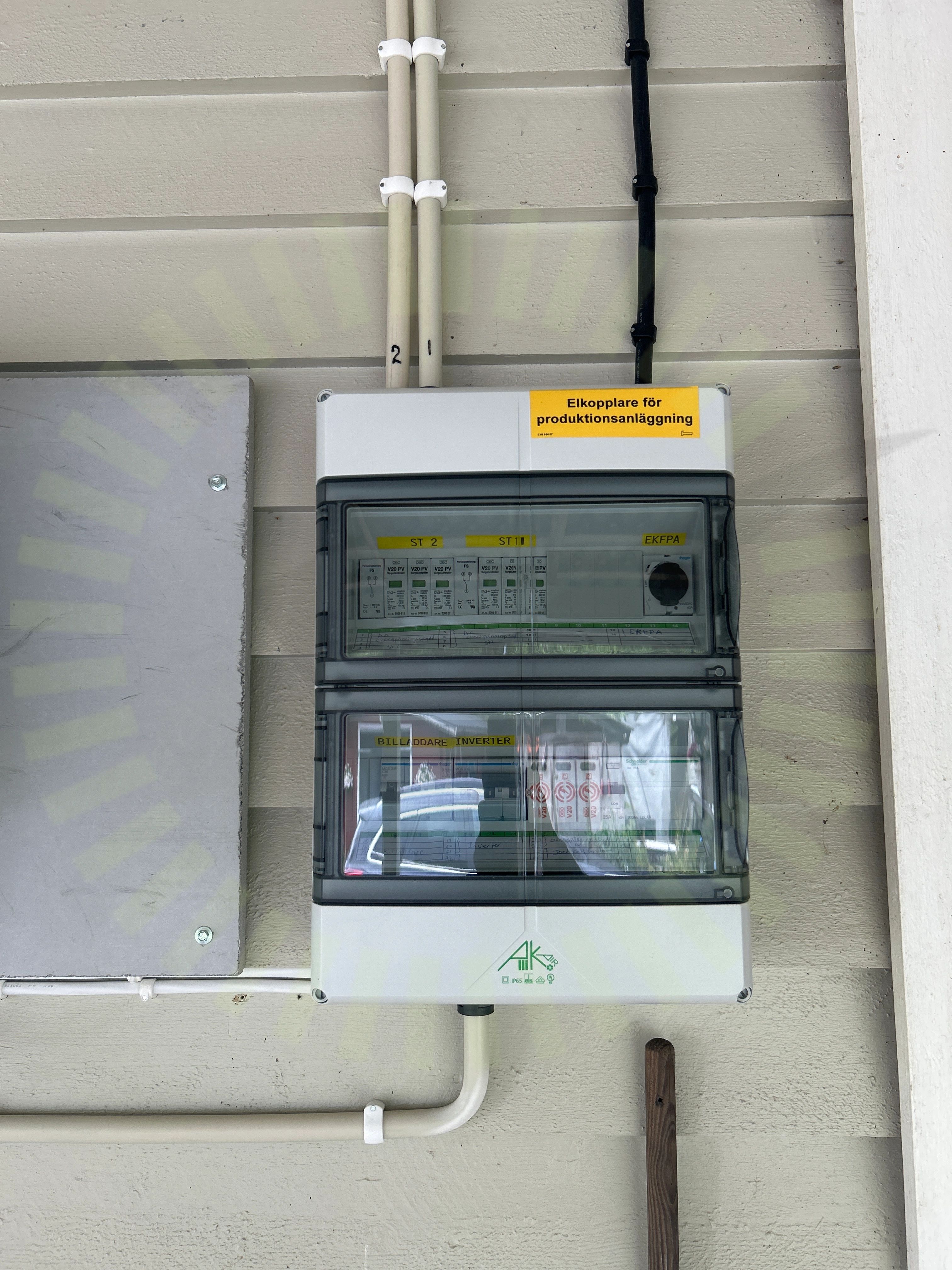

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)
Varning för backspänning

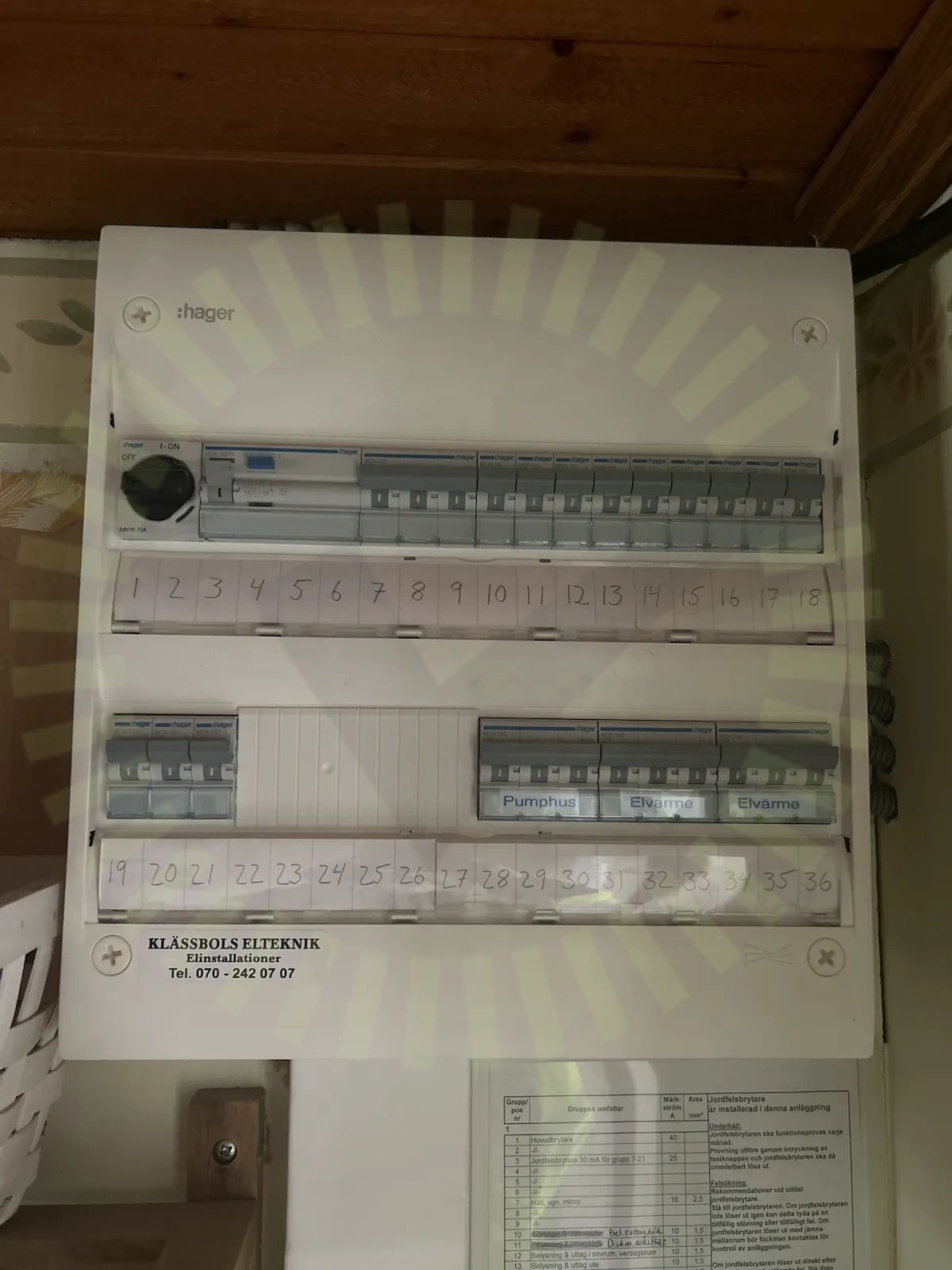

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42
Varning för likspänning

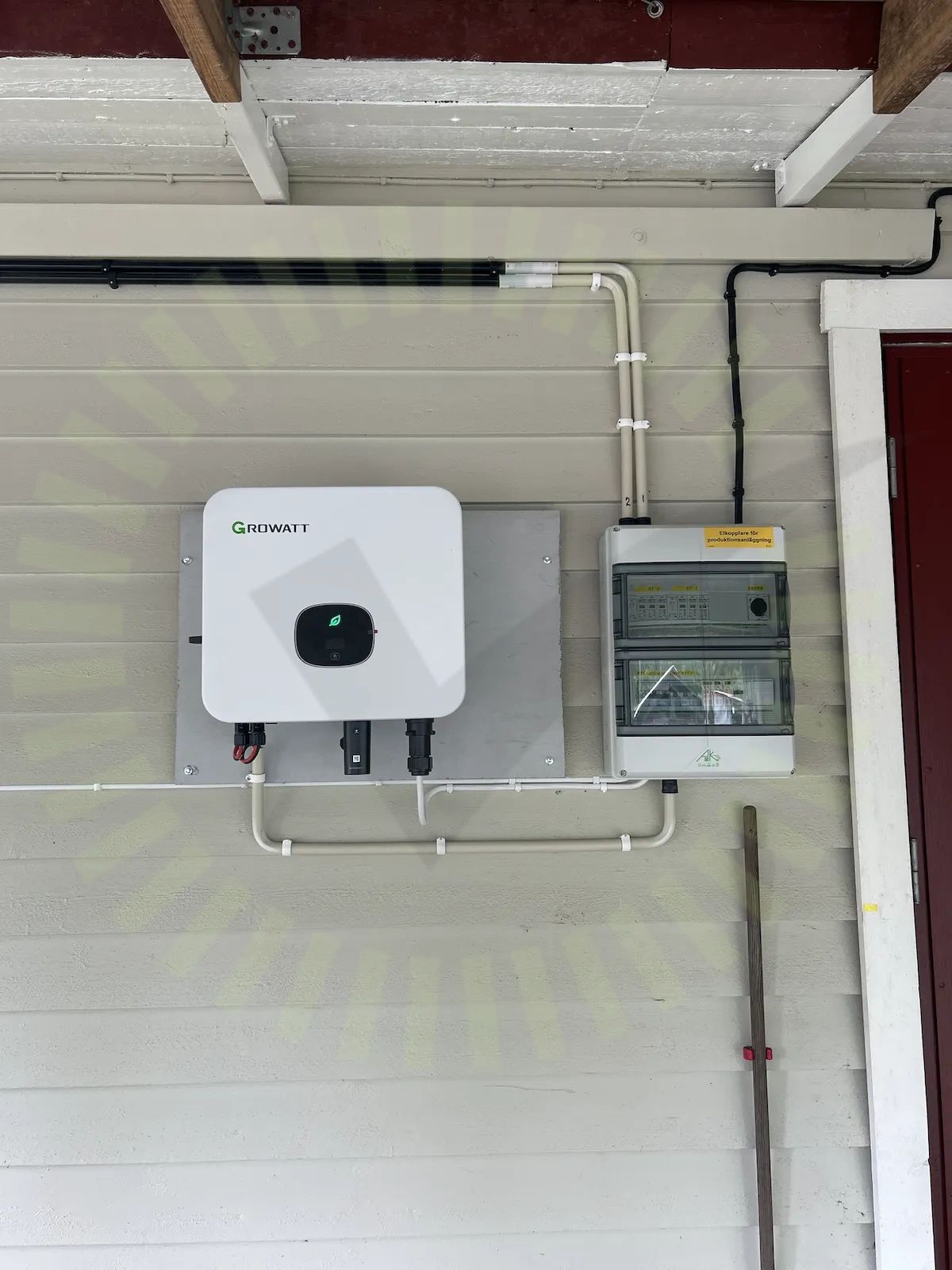

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

4/33

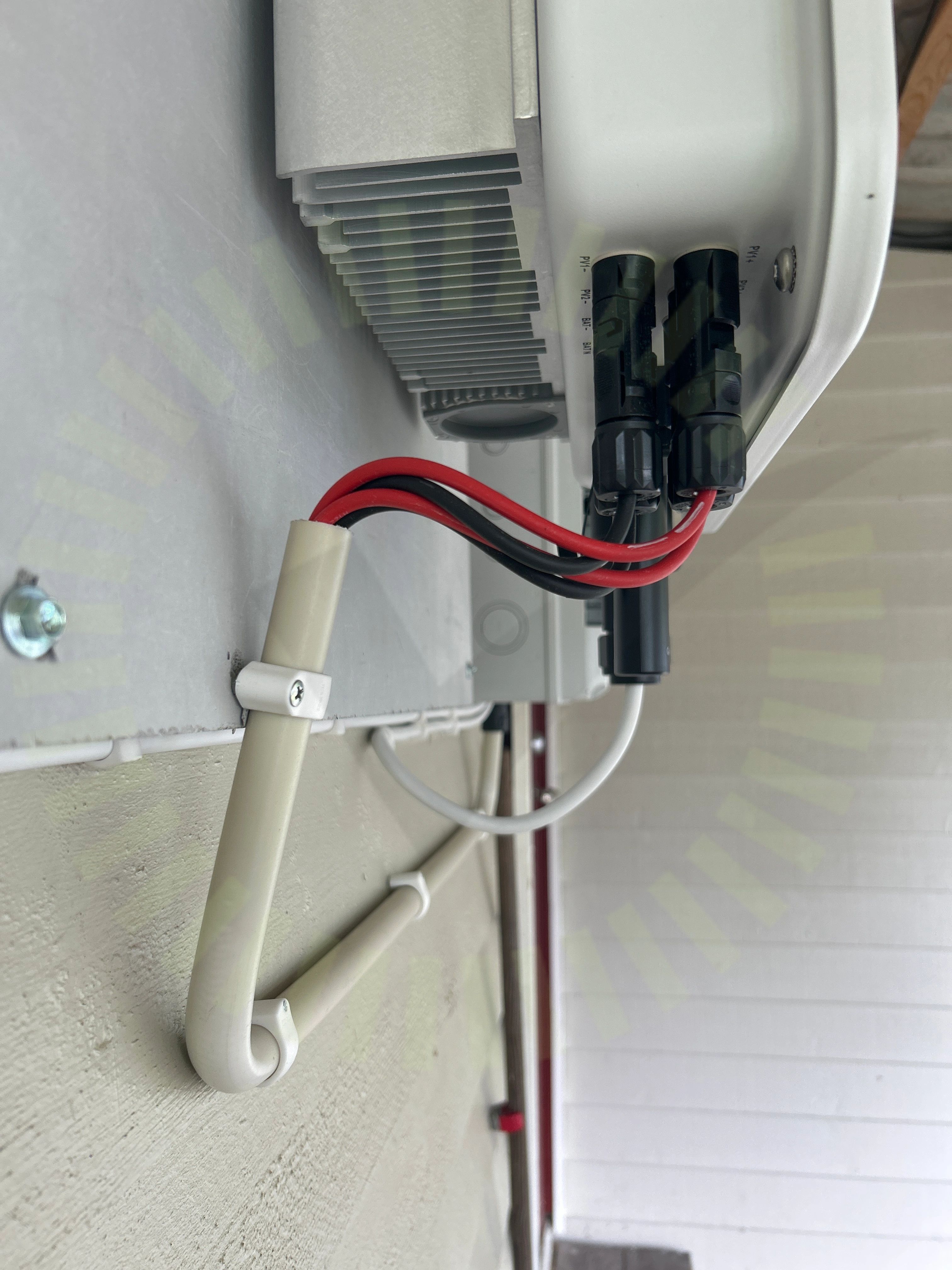

DC Kontakter stress

6.1 DC Kontakter stress

Inte godkänd

Kablaget drar i kontakter.

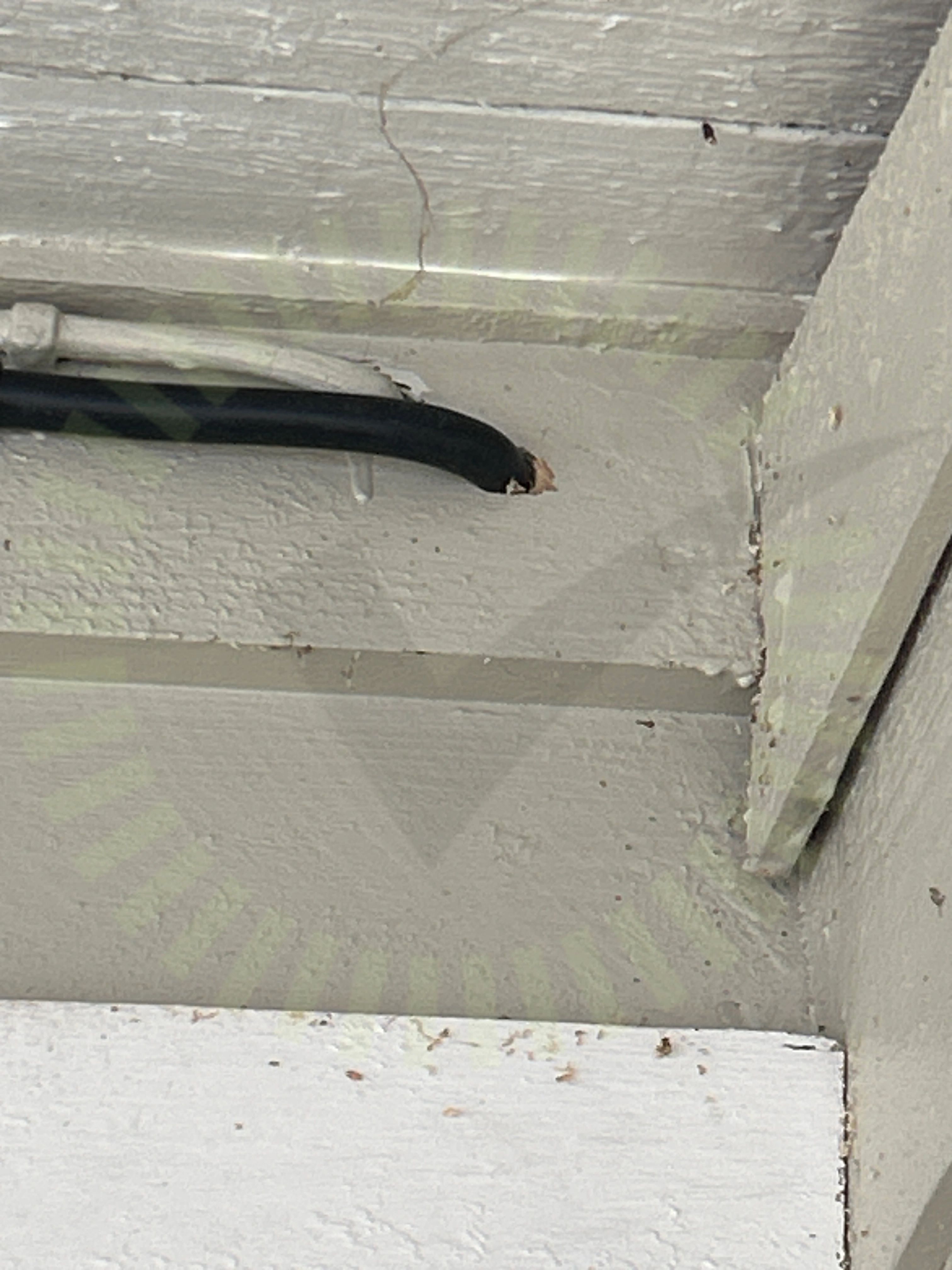

Genomföringar

6.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

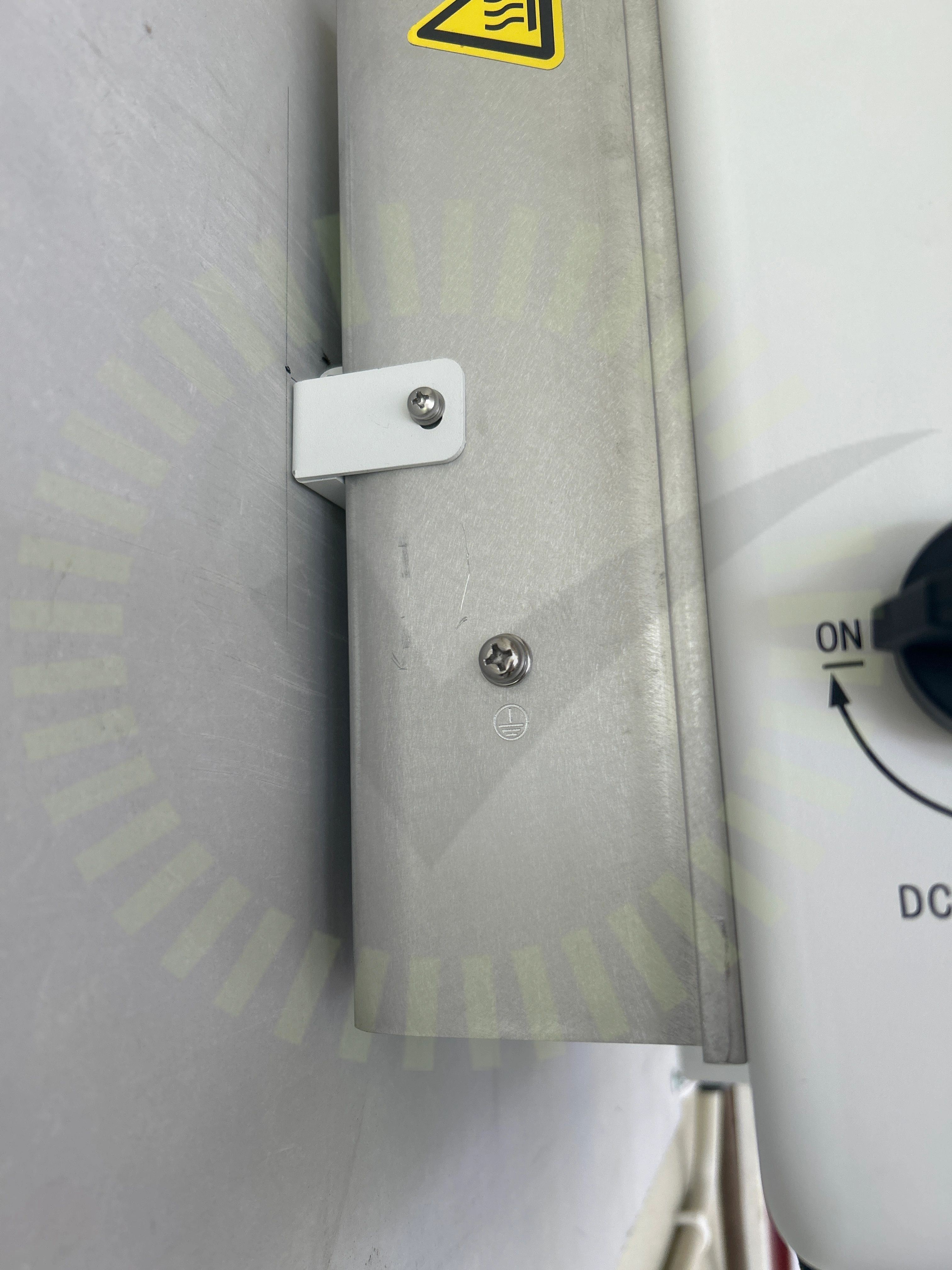

Jordning av chassi

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MID 10-25KTL3-X User Manual EN 202206, Sida 13
Uppskalad ledare

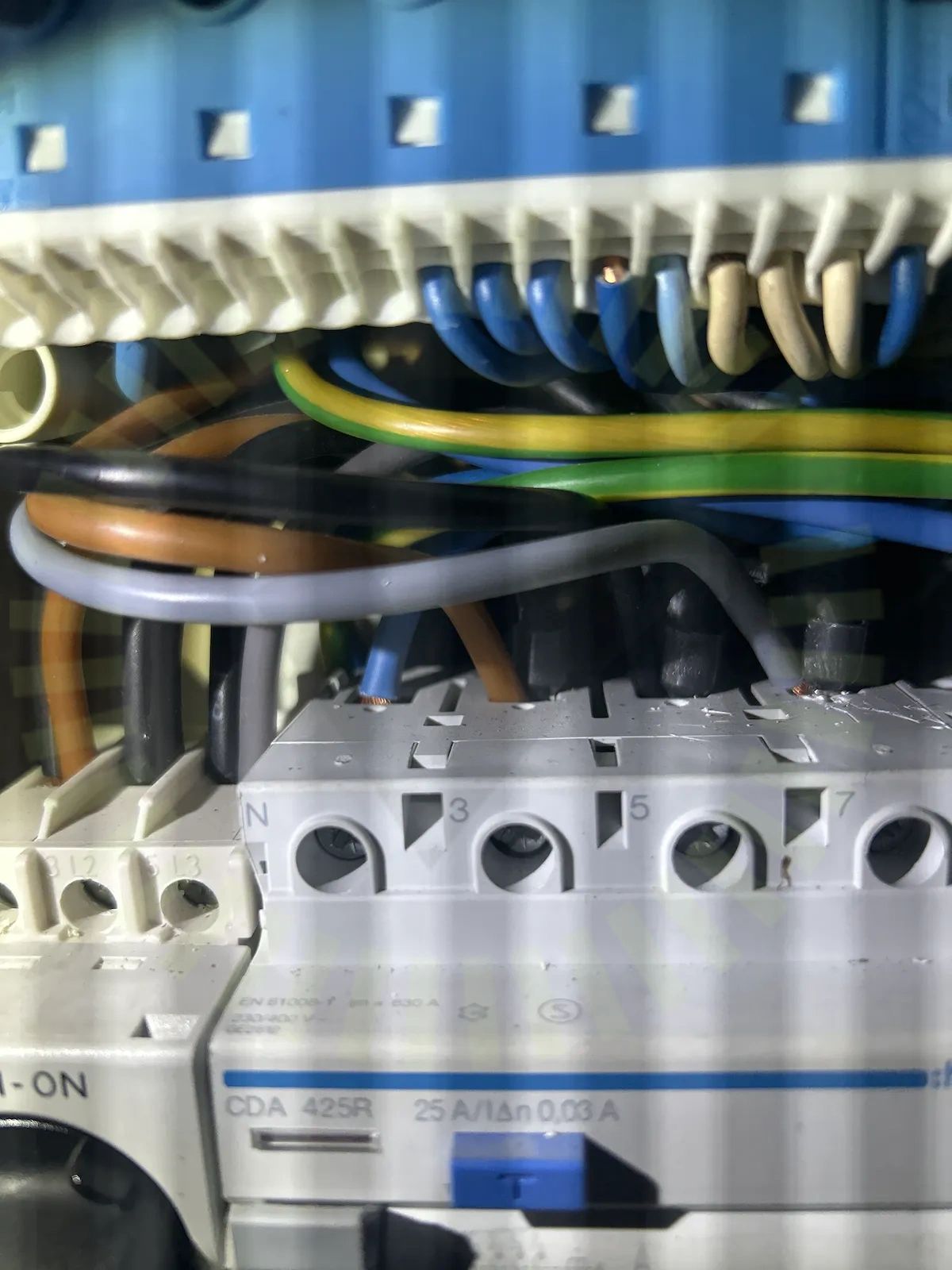

6.4 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

Godkända kontrollpunkter

29/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
