Besiktningsrapport
9.9
Installation genom
Soldags
Datum
15 november 2024
Ort
Sigtuna, Stockholms län
Böjradie kablage
Kontaktdon
Avstånd närliggande objekt
98% godkända
2% ej godkända
Om installationen
Paneler
Luxor: EcoLine M108
Montagesystem
K2: SingleRail: SingleHook 1.1
Växelriktare
Solis: S5-GR3P(3-20)K
Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, K2: SingleRail: SingleHook 1.1
Godkända kontrollpunkter
25/26
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning utanför takstol
Infästningar
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skruvar korrekt
Snö- och Vindlastberäkning
Takets lutning
Takgenomföring
Takkrokarnas CC
Takstolsbredd
Tvådelad takkrok
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/26
Takstolsinfästning
Tak 1, Luxor: EcoLine M108
Anmärkningar
2/16
3.1 Böjradie kablage
Inte godkänd
Kabel ska förläggas rakt ur kontakter och kopplingslådor minst 5 cm innan den får böjas
Luxor Installationsmanual. 2022-06. Sida 26.

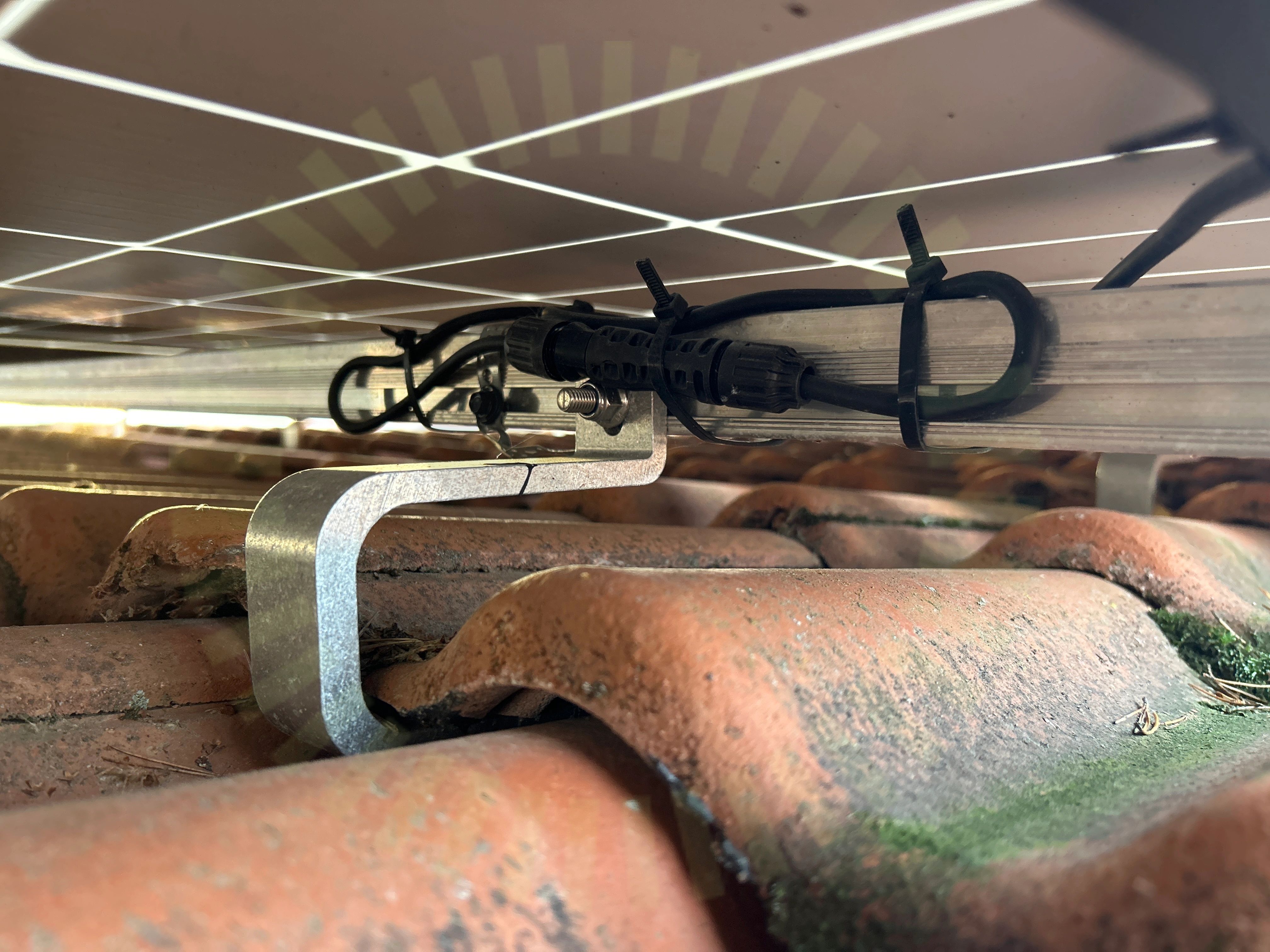

3.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
Godkända kontrollpunkter
14/16
Dragavlastade
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Kopplingslåda böjradie
Mellanrum
Skada
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/34

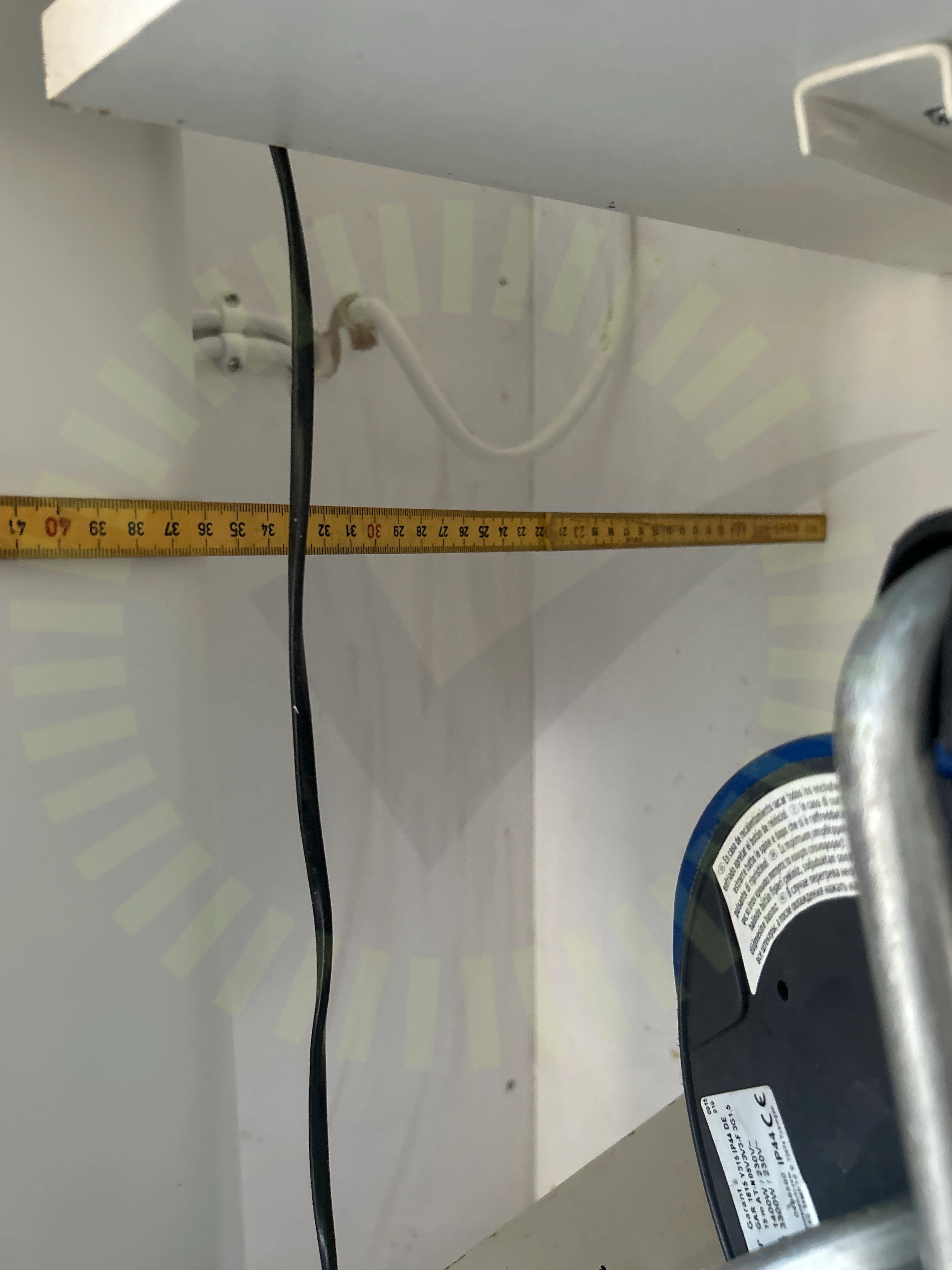

5.1 Avstånd närliggande objekt
Överenskommelse
Växelriktaren är inte installerad med avstånd till tak och vägg beskrivet i tillverkarens anvisningar. Kund och leverantör överens och OK med avvikelse.
Solis: Manual S5-GR3P(3-13)K FN EUR V1.3(20230207), Sida 10
Godkända kontrollpunkter
33/34
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
