Institutet för Solenergikvalitet

Besiktningsrapport

9.9
x

Installation genom

Moveco

Datum

7 maj 2024

Ort

Åkersberga, Stockholms län
Förskruvning
AC Kablage förläggning
98% godkända2% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H
MontagesystemMAFI: plåttak Falsklämma
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S1
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Moveco

Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

CHINT: Growatt DTSU666

Godkända kontrollpunkter

4/6
Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/6
Anslutning av CT klämmorPlacering av CT klämmor

Denim: U N3 XXX BBG 108H

Godkända kontrollpunkter

15/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Growatt: APX HV Battery System S1

Godkända kontrollpunkter

15/15
Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

GroWatt: MID (11-30)KTL3-XH

Anmärkningar

2/38

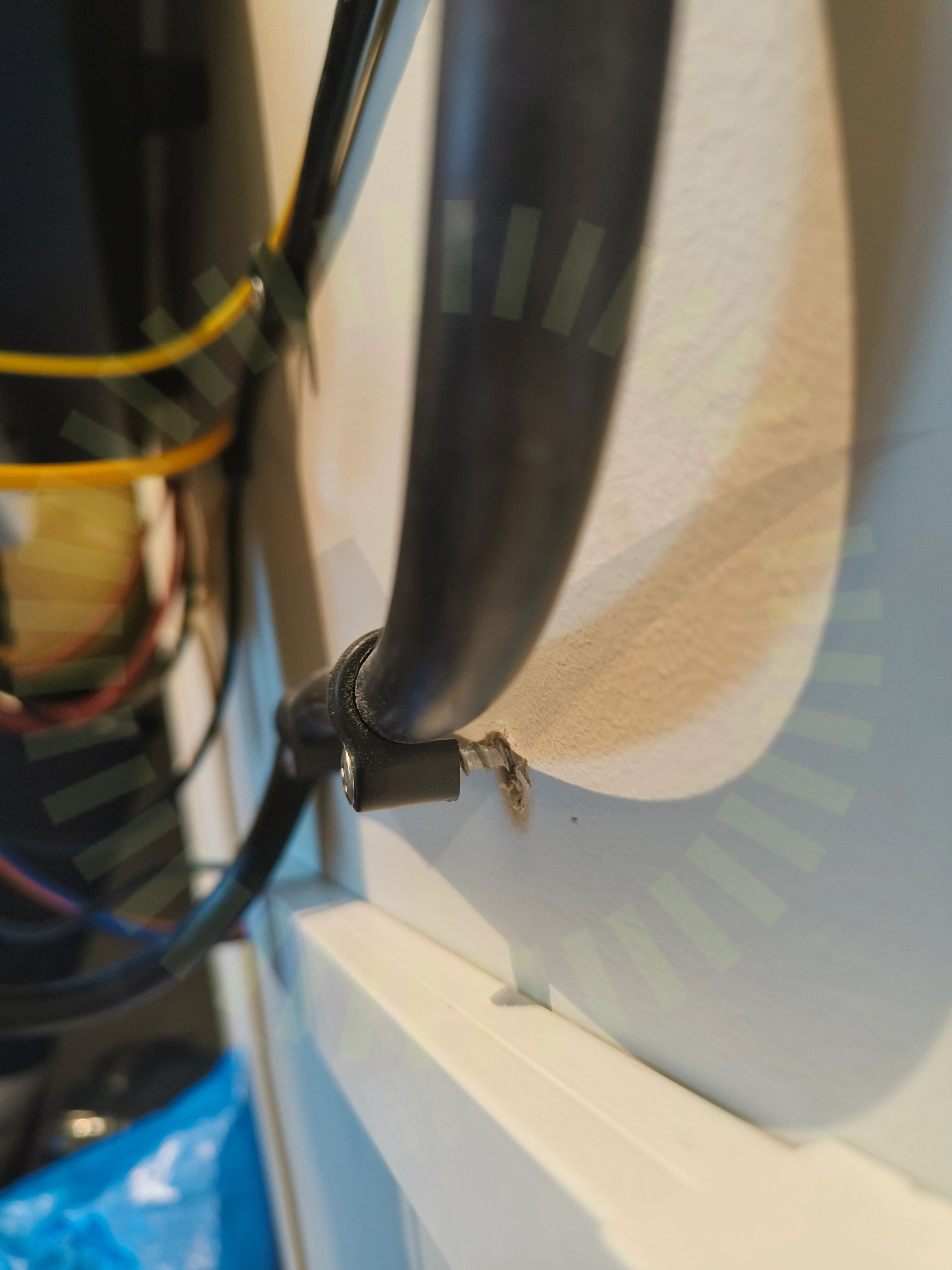

AC Kablage förläggning

5.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte lämpligt utfört.

SS 436 40 00 (522.8.4)
Förskruvning

5.2 Förskruvning

Inte godkänd

Förskruvningen håller inte tätt.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 18

Godkända kontrollpunkter

36/38
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

MAFI: plåttak Falsklämma

Godkända kontrollpunkter

18/18
CC mått InfästningDC kabel förläggningFalsklämmans infästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakförutsättningarVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

7/7
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
