1.1 Avtal
Inte godkändInstallationen är inte levererad enligt avtal. Kund saknar bilder enligt kvalitetsavtalet på infästningar och takgenomföring. Saknar även en korrekt genomgång utav hur solcellsanläggningen stängs av och på.
Avtal
Besiktningsrapport
9.8
Installation genom
Skandica Solar
Datum
1 mars 2024
Ort
Mölndal, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/7
2.1 Kabelinföringar
Inte godkändFörskruvning håller inte om kablage. Går att röra in och ut.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17
3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Godkända kontrollpunkter
15/17Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/23
4.1 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.
Godkända kontrollpunkter
22/23Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/35
7.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjort fackmässigt.
SS 436 40 00 (522.8.4)

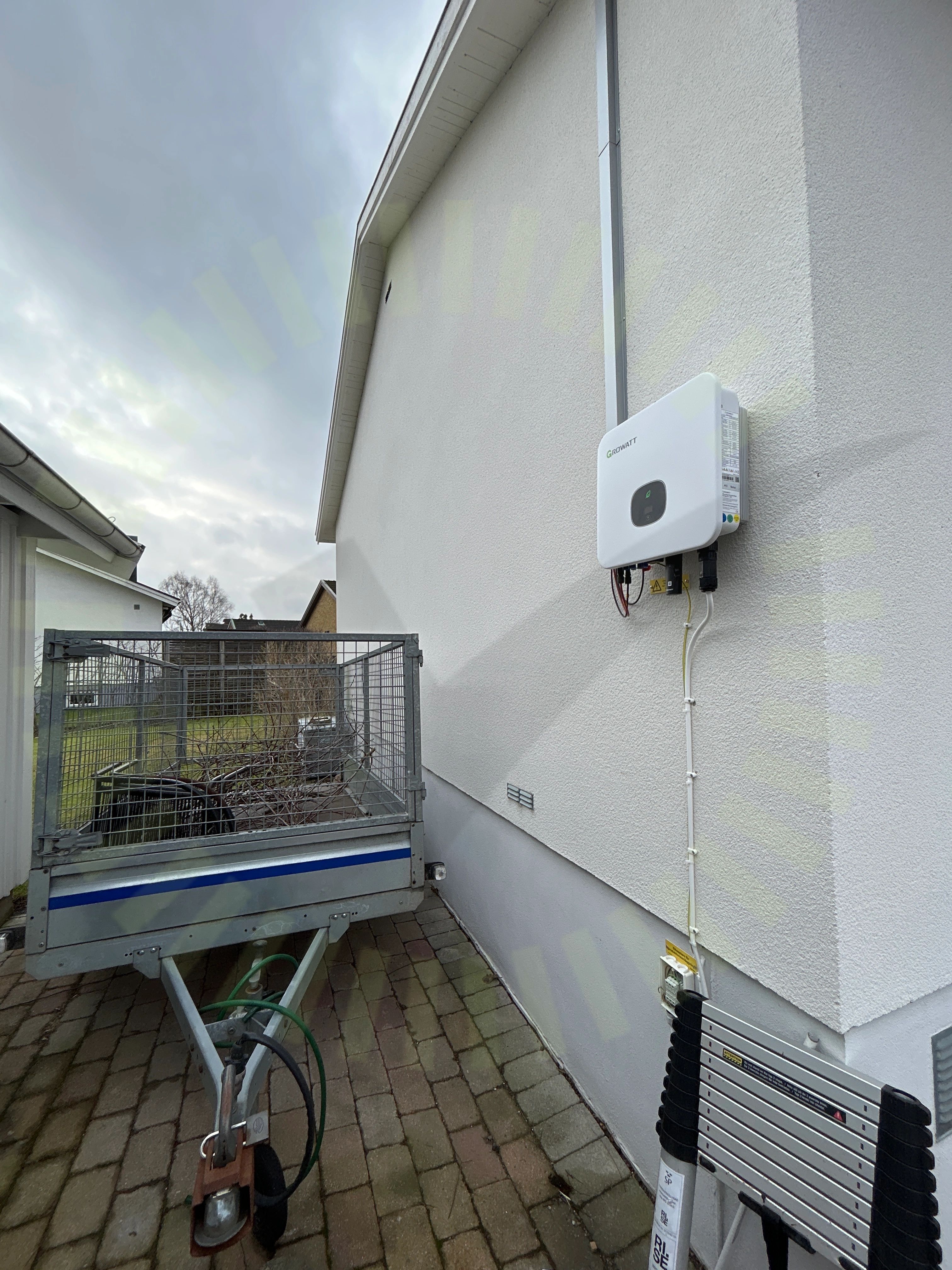

7.2 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13
Godkända kontrollpunkter
33/35AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
