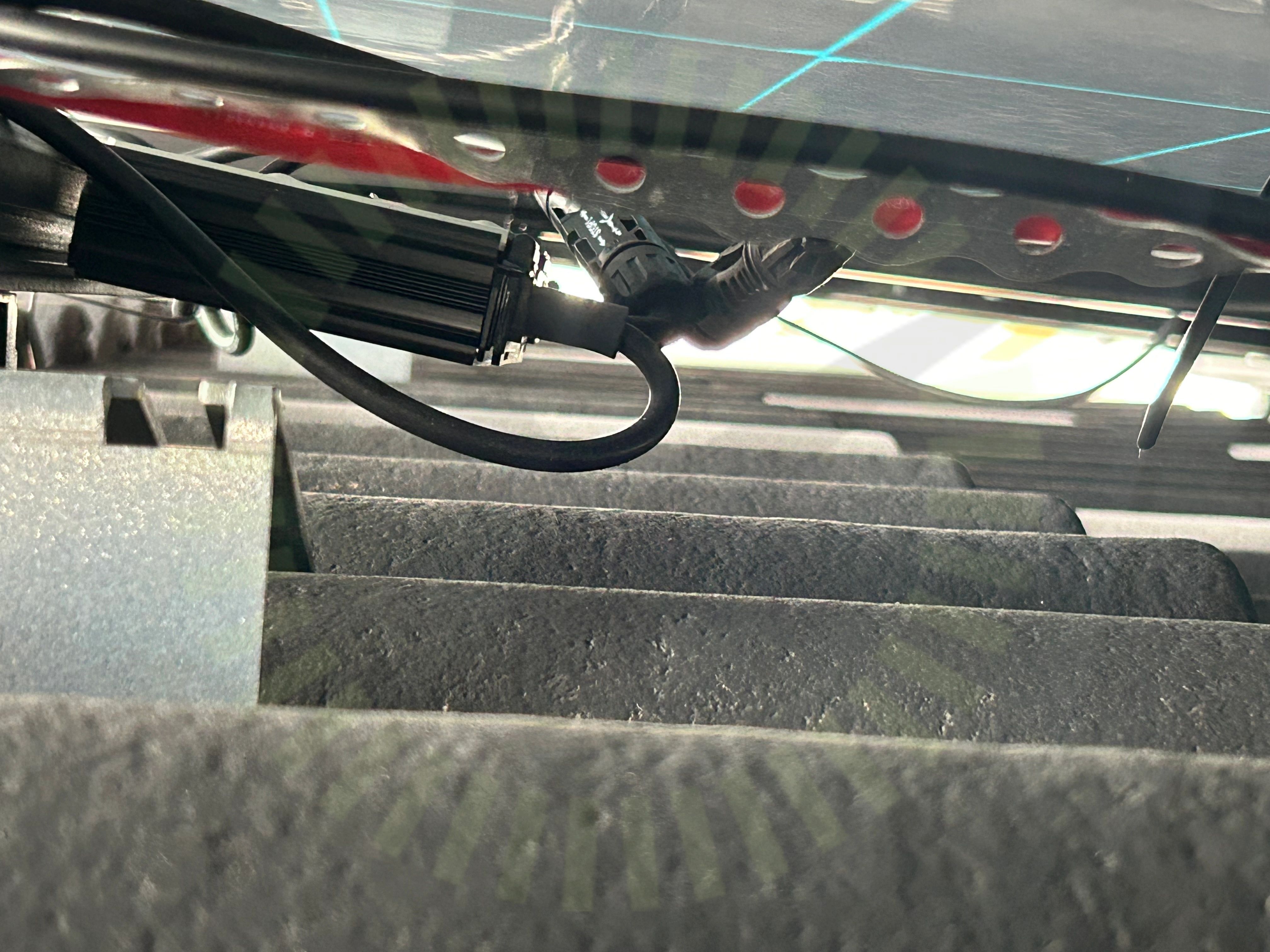

2.1 Dragavlastade
Inte godkändKablage har för skarp böjradie från optimerarnas kontakter.
Besiktningsrapport
8.9
Installation genom
Svea Solar
Datum
20 mars 2024
Ort
Kumla, Örebro län
90% godkända10% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 xxx/MR
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Optimerare
Anmärkningar
1/5Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
6/25

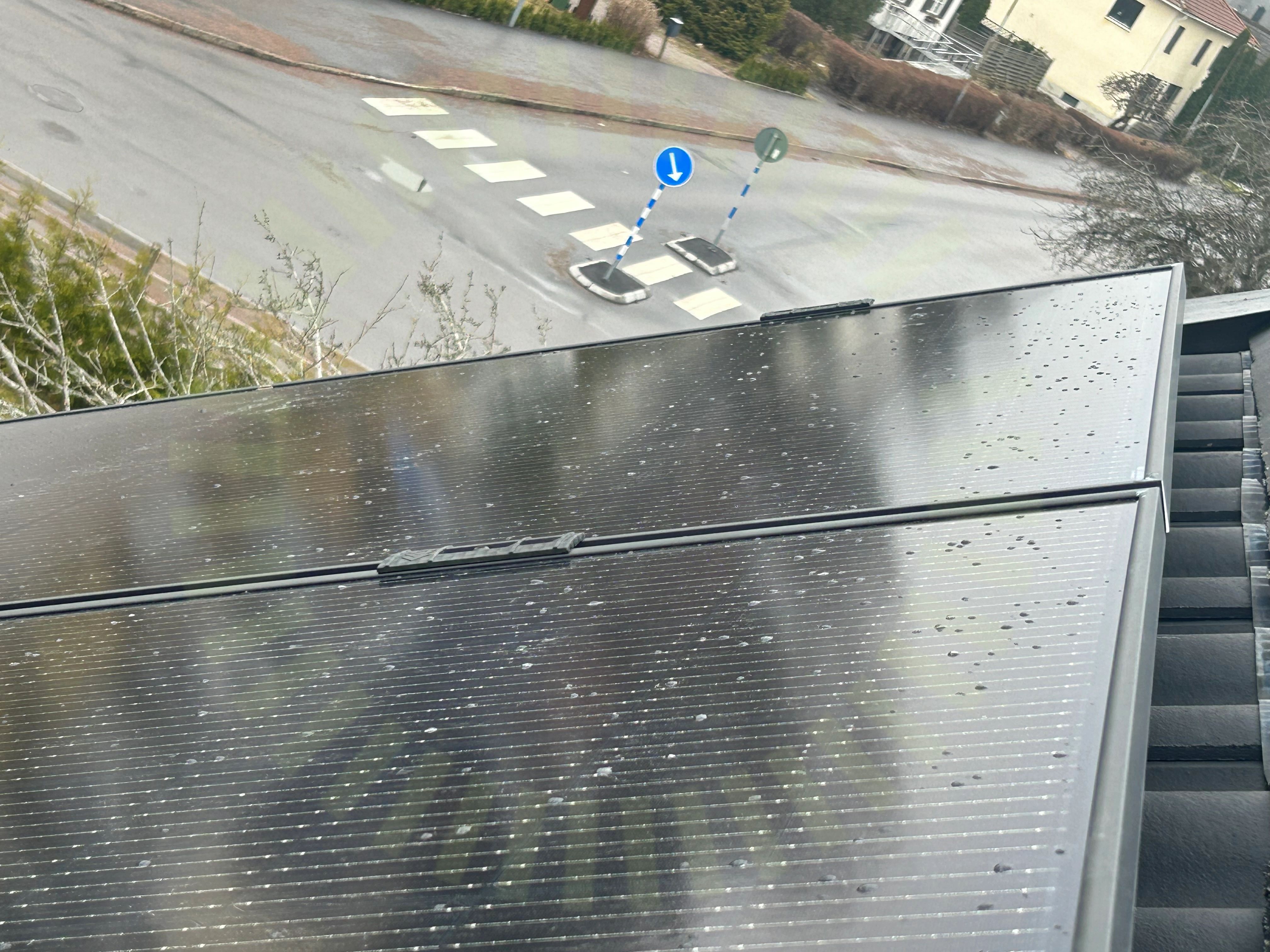

3.1 Klämmans orientering
Inte godkändKlämmor är felvända.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
3.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
3.3 Läktinfästning
Inte godkändUnderlag som styrker att tillverkaren godkänner använd metod saknas. Fästet är kapat.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 3

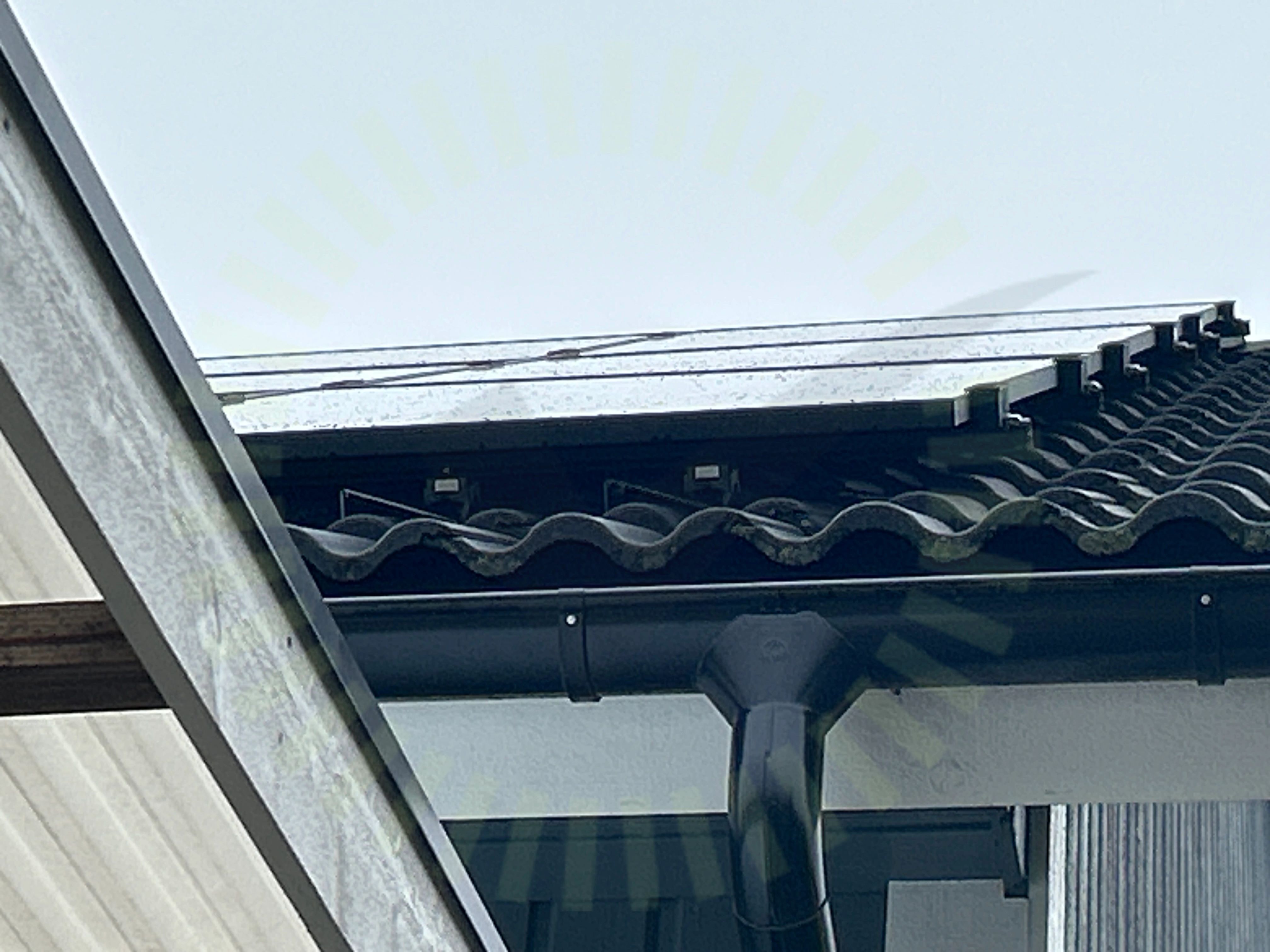

3.4 Takkrokarnas CC skenstart
Inte godkändAvstånd från första till andra takkrok är inte korrekt.
2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 2

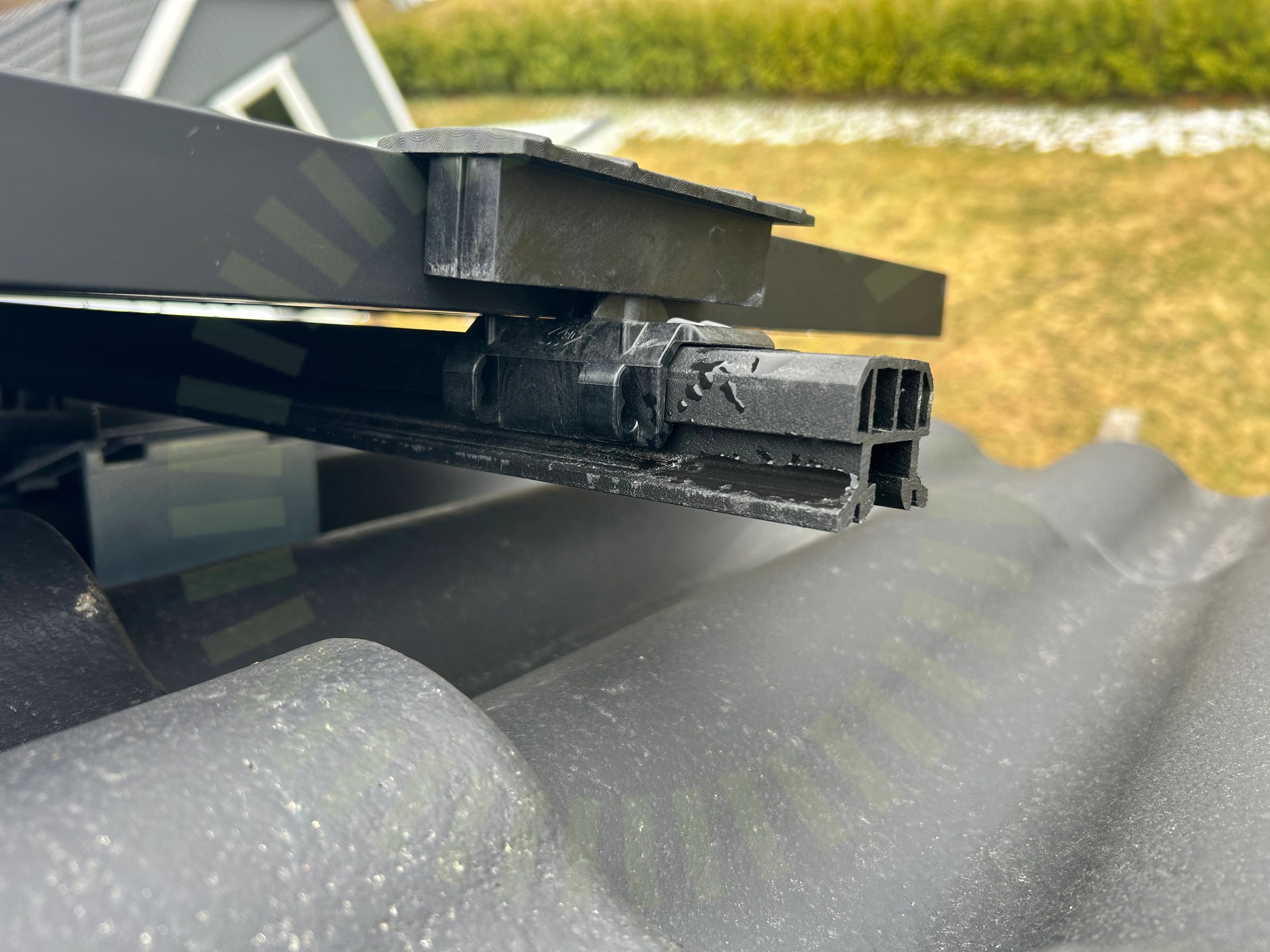

3.5 Ändklämmor
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7
3.6 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 3
Godkända kontrollpunkter
19/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmor skruvOptimerarfästeSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästning skruvadeSkenornas överhängSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokstyperTermisk brytpunkt skenorSkenskarvarVäderbeständigt material
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
1/16
4.1 Kopplingslåda böjradie
Inte godkändKablage från kopplingslådan saknar tillräcklig uppfästning.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
15/16Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Anmärkningar
2/7

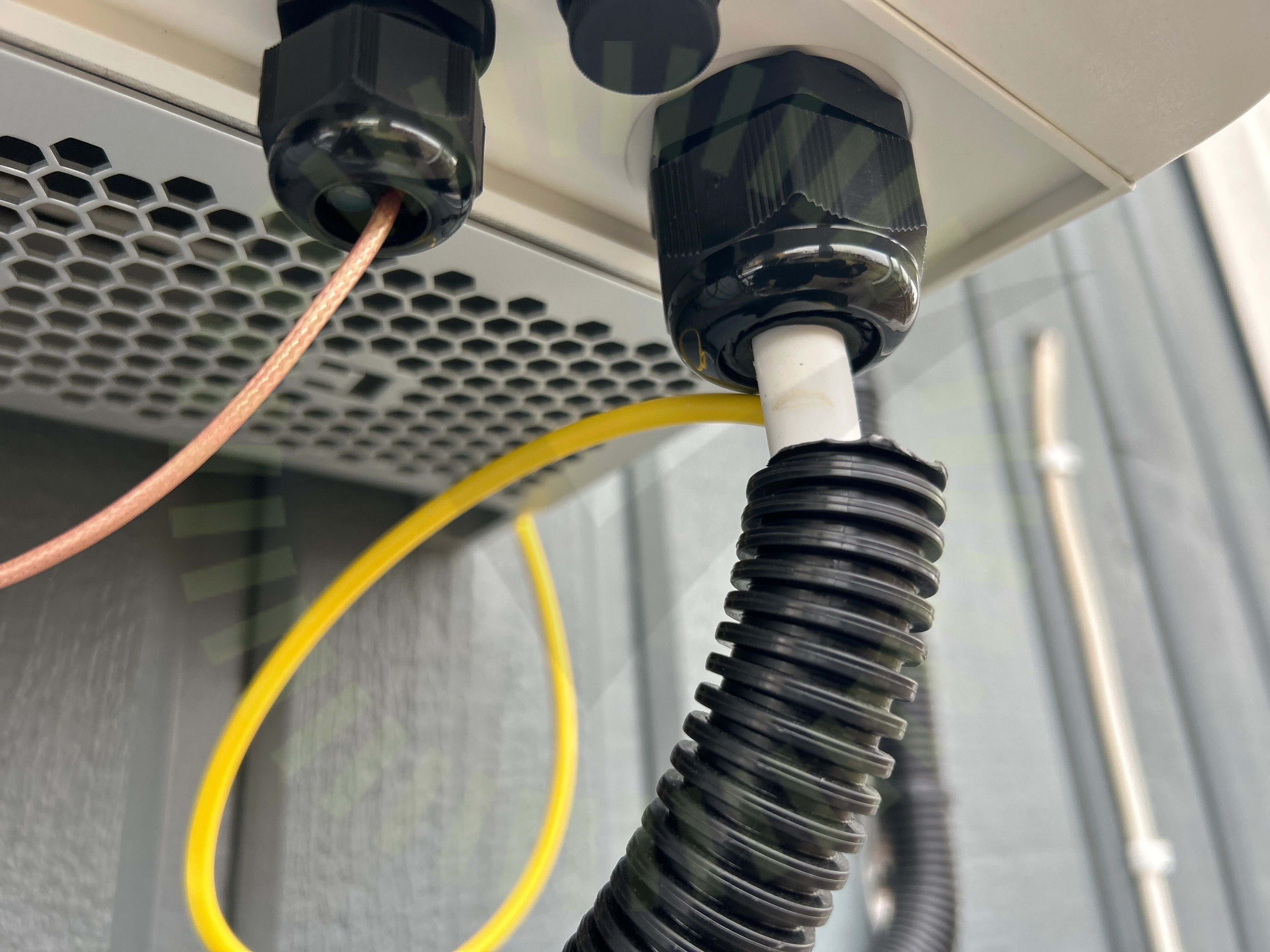

5.1 Förskruvning
Inte godkändTvå kablar i förskruvning avsedd för en kabel.
5.2 Kabelinföringar
Inte godkändFörskruvning inte korrekt åtspänd och håller inte runt kabeln.
Godkända kontrollpunkter
5/7FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/32

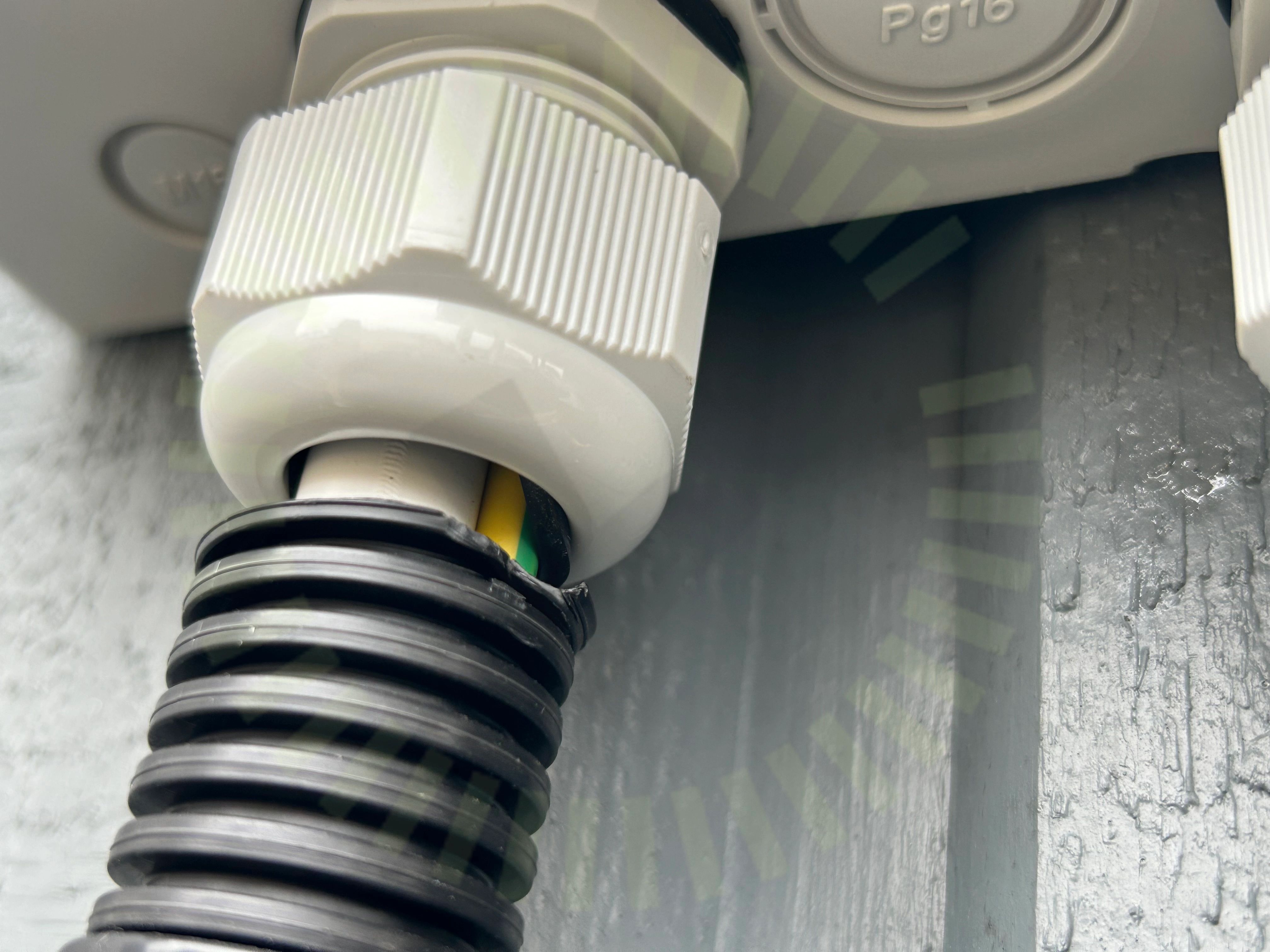

7.1 Förskruvning
Inte godkändFörskruvningen sitter inte korrekt, kabel går att röra in och ut.
Godkända kontrollpunkter
31/32AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter
