Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Elteknik i Lund

Datum

27 mars 2024

Ort

Lund, Skåne län
Fastsäkring av produkt
Fastsäkring av produkt
PEN-ledare
84% godkända16% ej godkända

Om installationen

VäxelriktareGoodWe: GW15-30kW ET Series
BatteriGoodWe: Lynx Home F Plus+ Series
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörGoodWe: GM series
Elteknik i Lund

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/12
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat.

GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 16-20

Godkända kontrollpunkter

11/12
Avstånd närliggande objektBakomliggande materialBatteri PEDC anslutning LutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

2/4
KommunikationskabelSmartmätare matning

Ej tillgängligt vid besiktning

2/4
CT KlämmorPlacering av klämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/6
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4
Informering av solceller

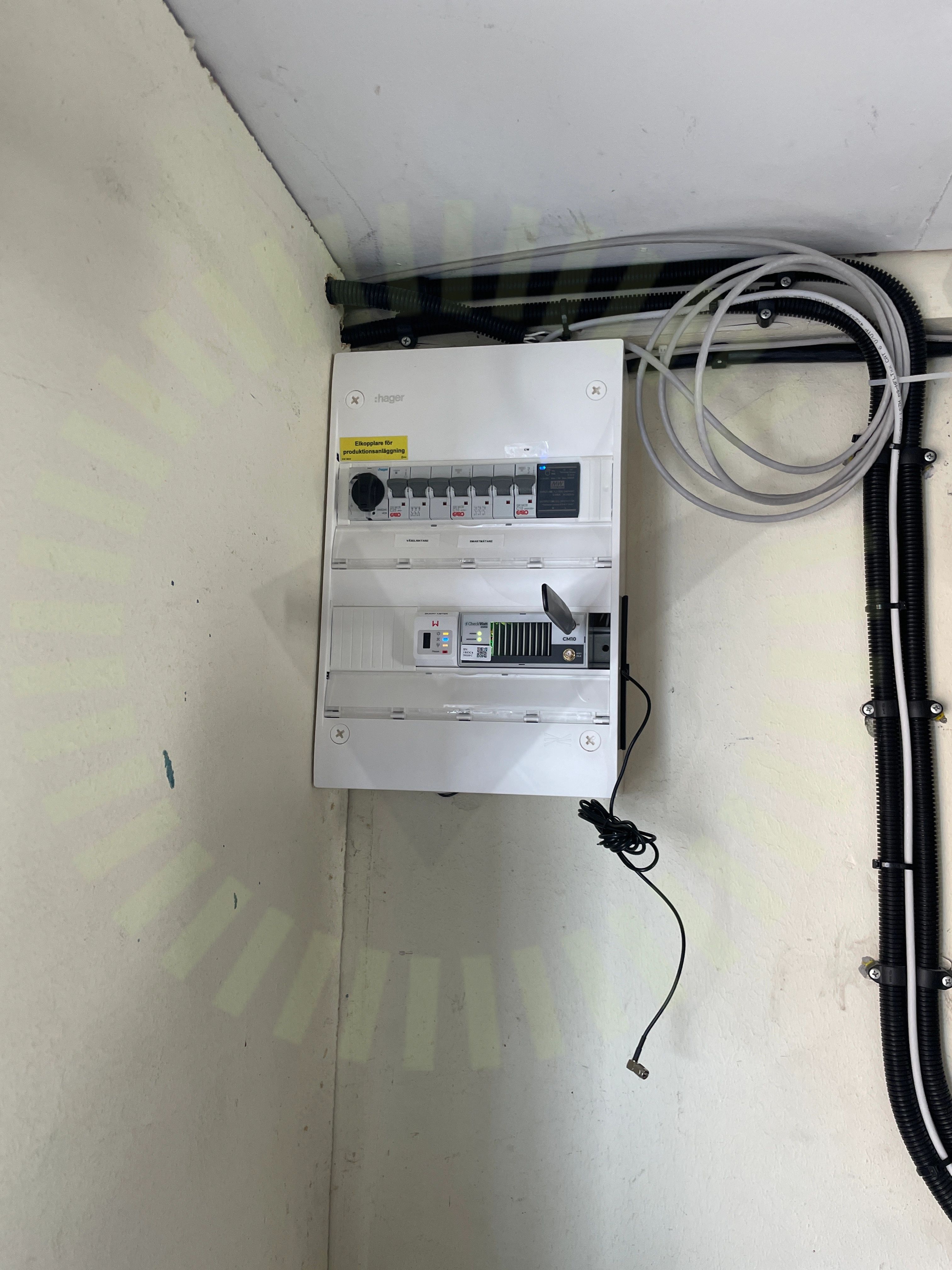

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

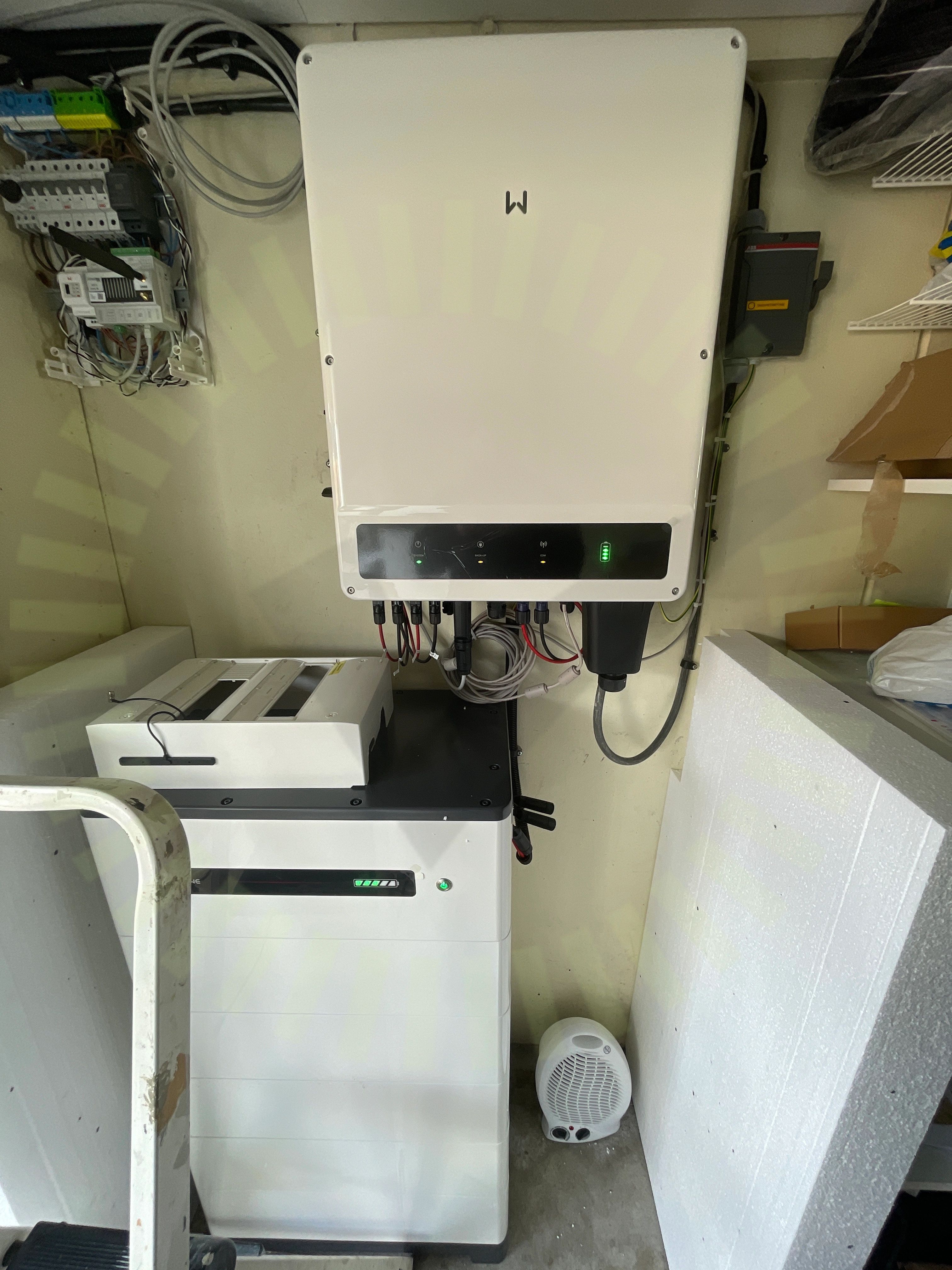

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Missvisande varselmärkning

Växelriktare

Anmärkningar

5/37
Anslutning av ledare

7.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)
Avstånd närliggande objekt

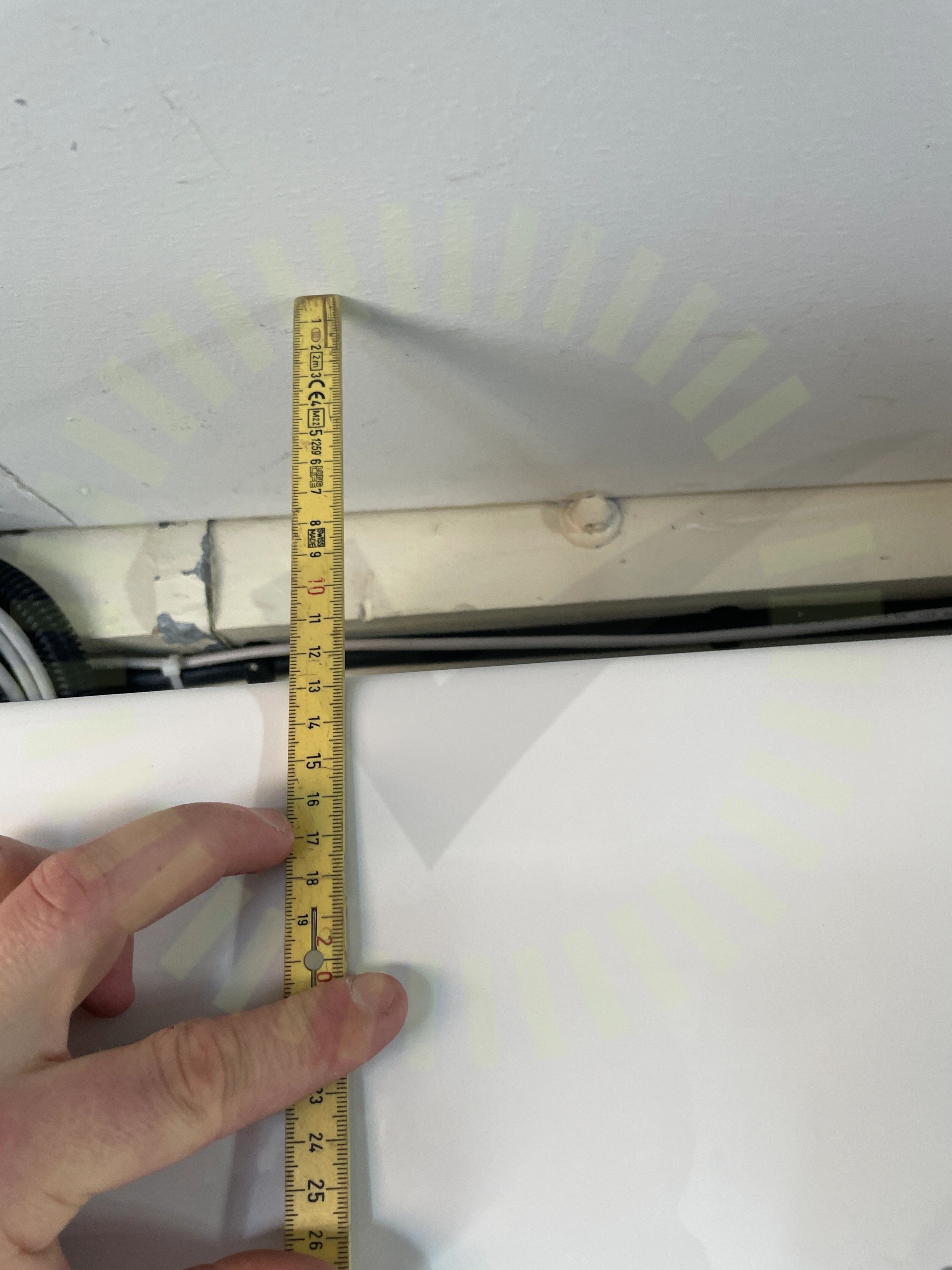

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket, samt hyllor till höger om växelriktare.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 21
Enkelisolerade ledare

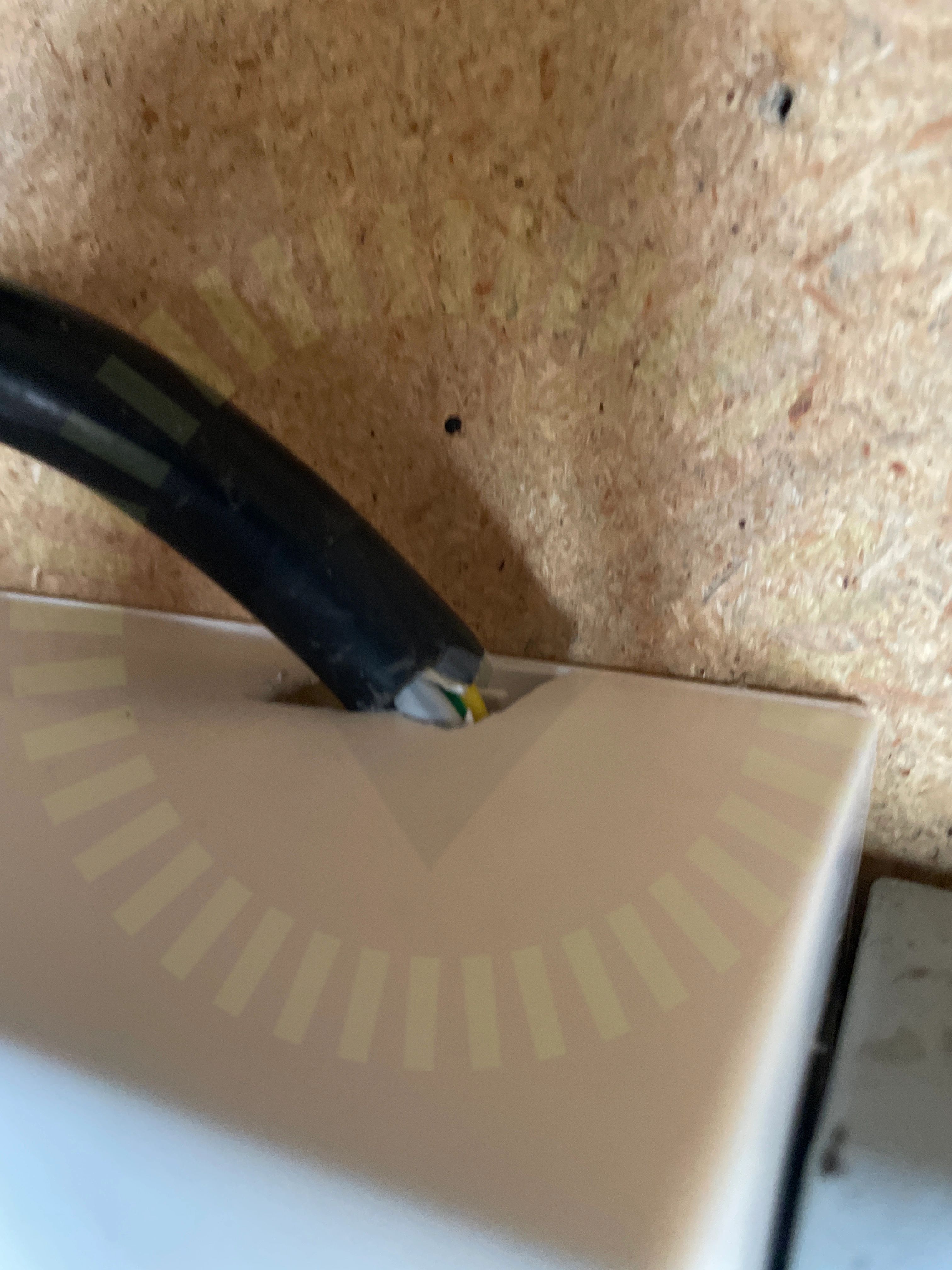

7.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)
Förskruvning

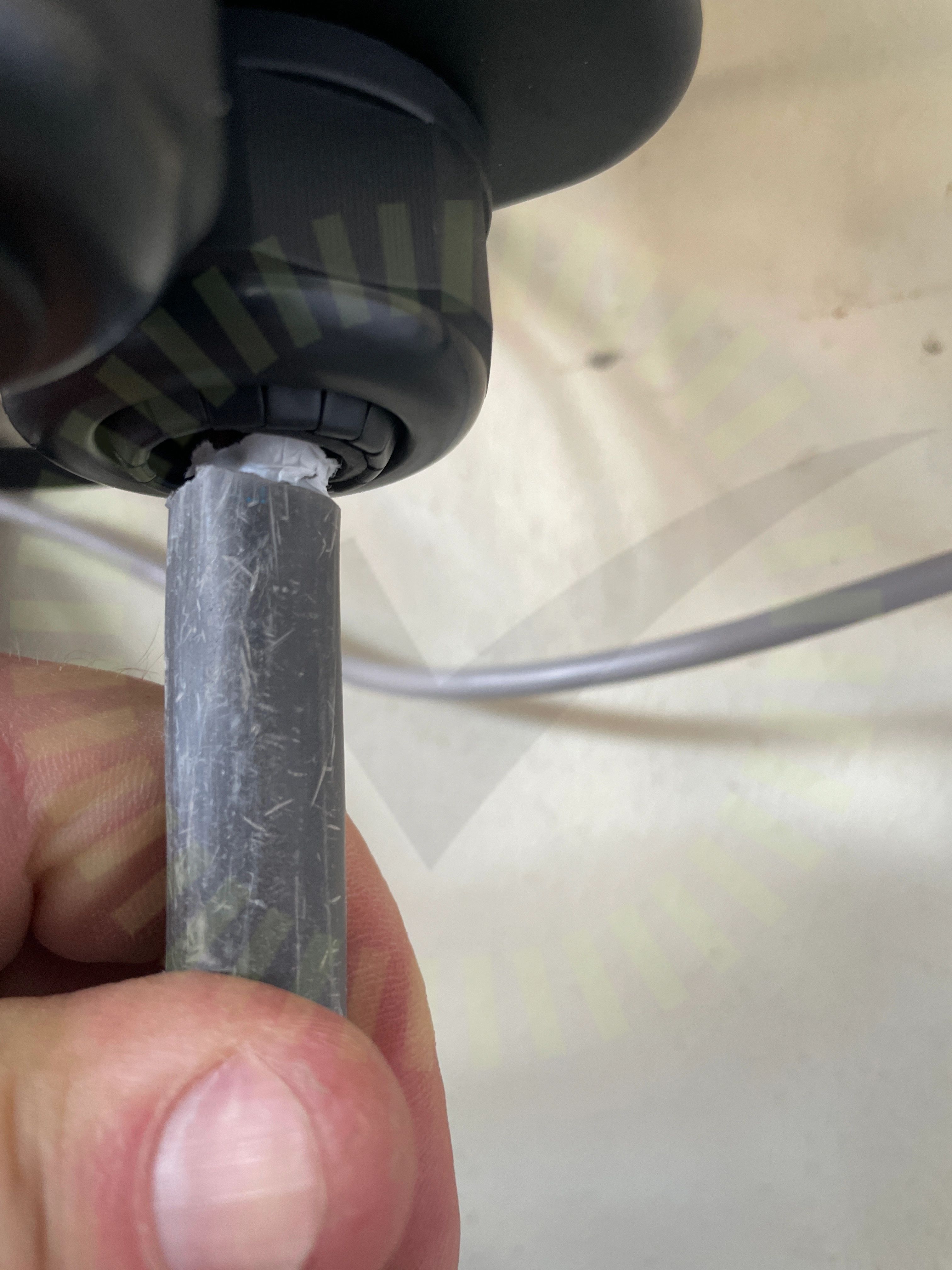

7.4 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 34
Fastsäkring av produkt

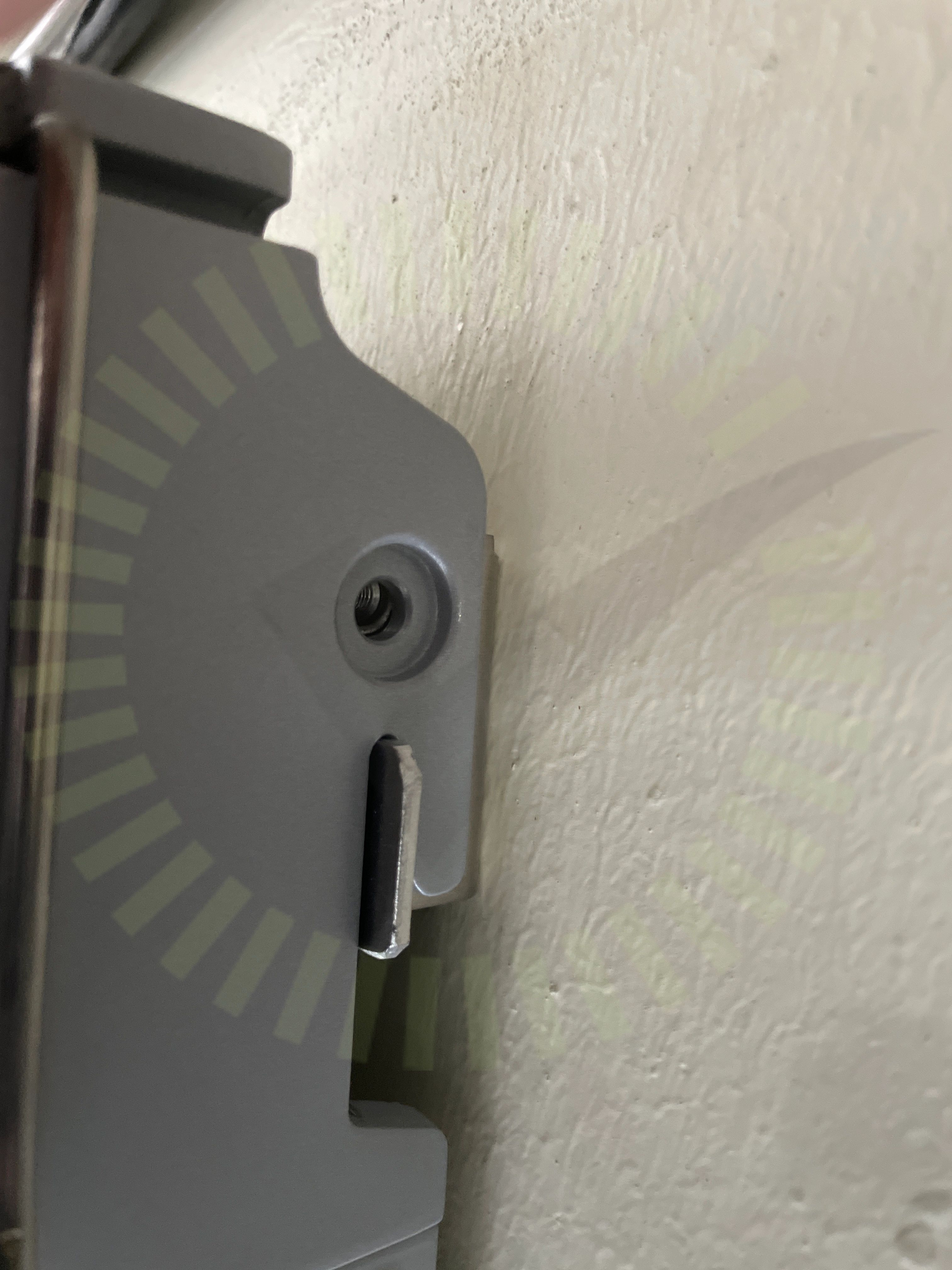

7.5 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 25

Godkända kontrollpunkter

28/37
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/37
DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
