Institutet för Solenergikvalitet

Besiktningsrapport

9.9
x

Installation genom

Decasol

Datum

4 oktober 2023

Ort

Karlstad, Värmlands län
Skenornas infästning
Klämmornas storlek
Föremål mot bakstycke
96% godkända4% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Decasol

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/28
Skenornas infästning

3.1 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

27/28
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

3/17
Föremål mot bakstycke

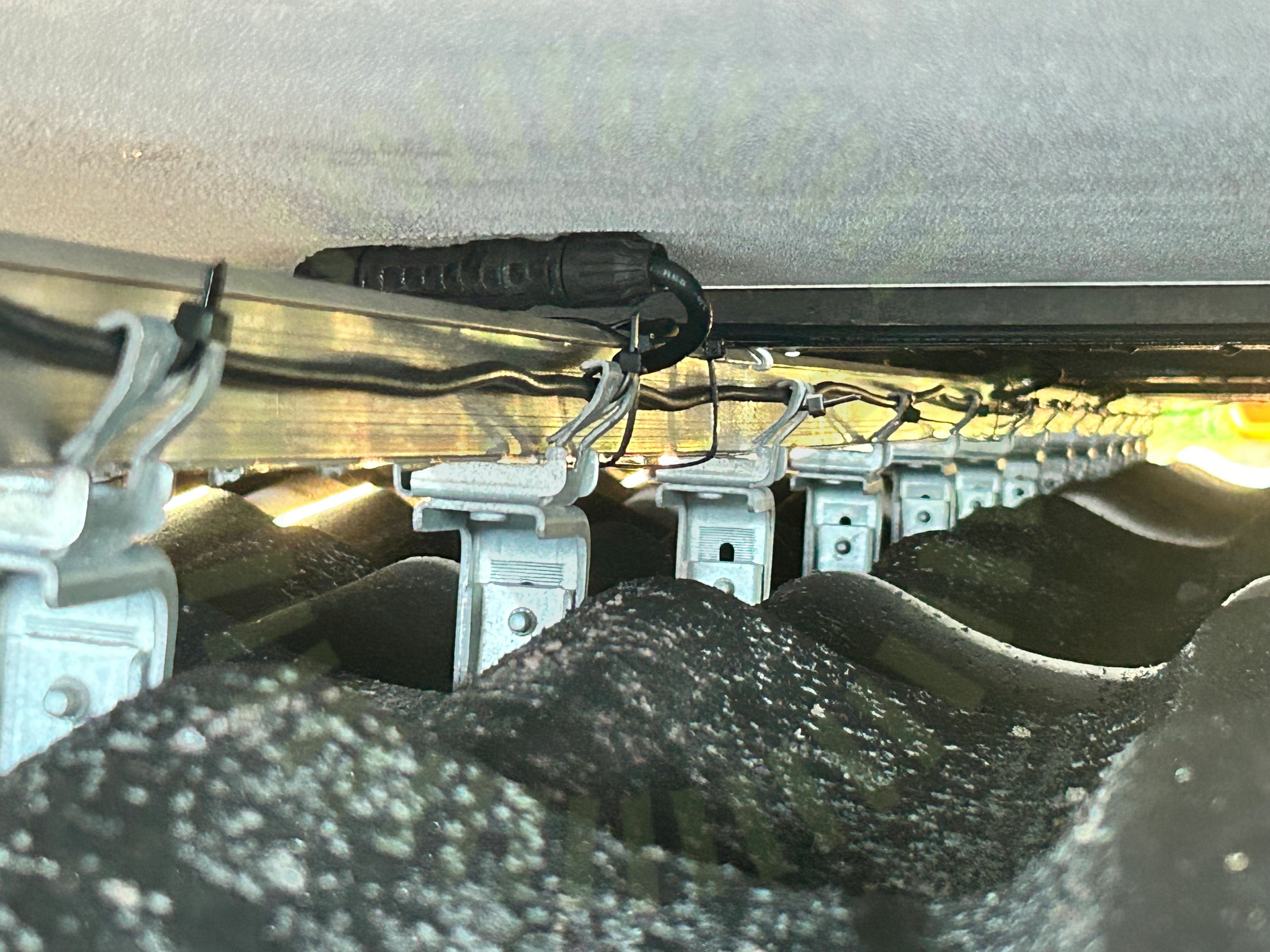

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Klämmornas storlek

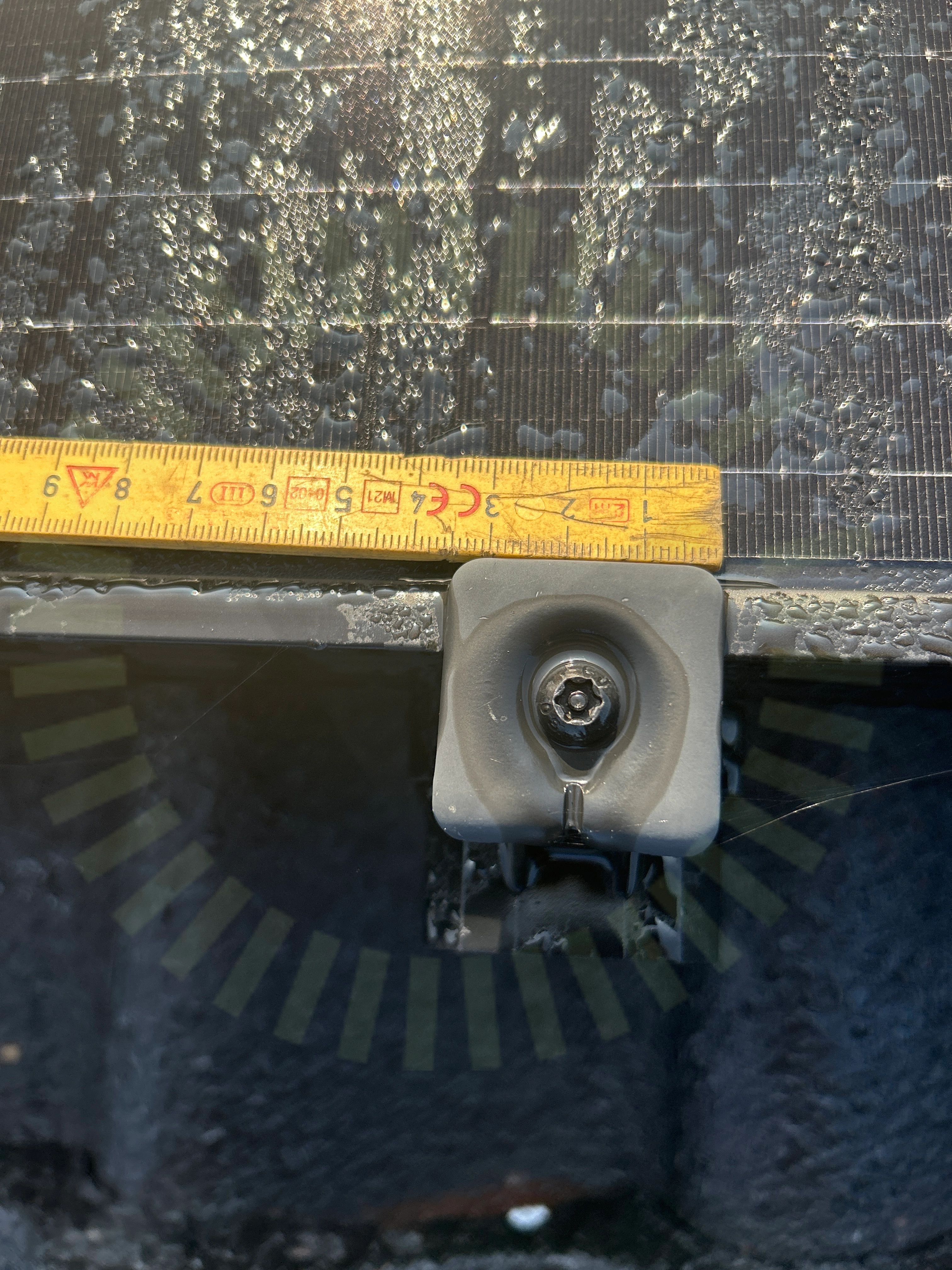

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Installatören får inkomma med underlag på vald klämma.

PV module installation and maintenance manual A1 2023 sida 22.
Kontakter

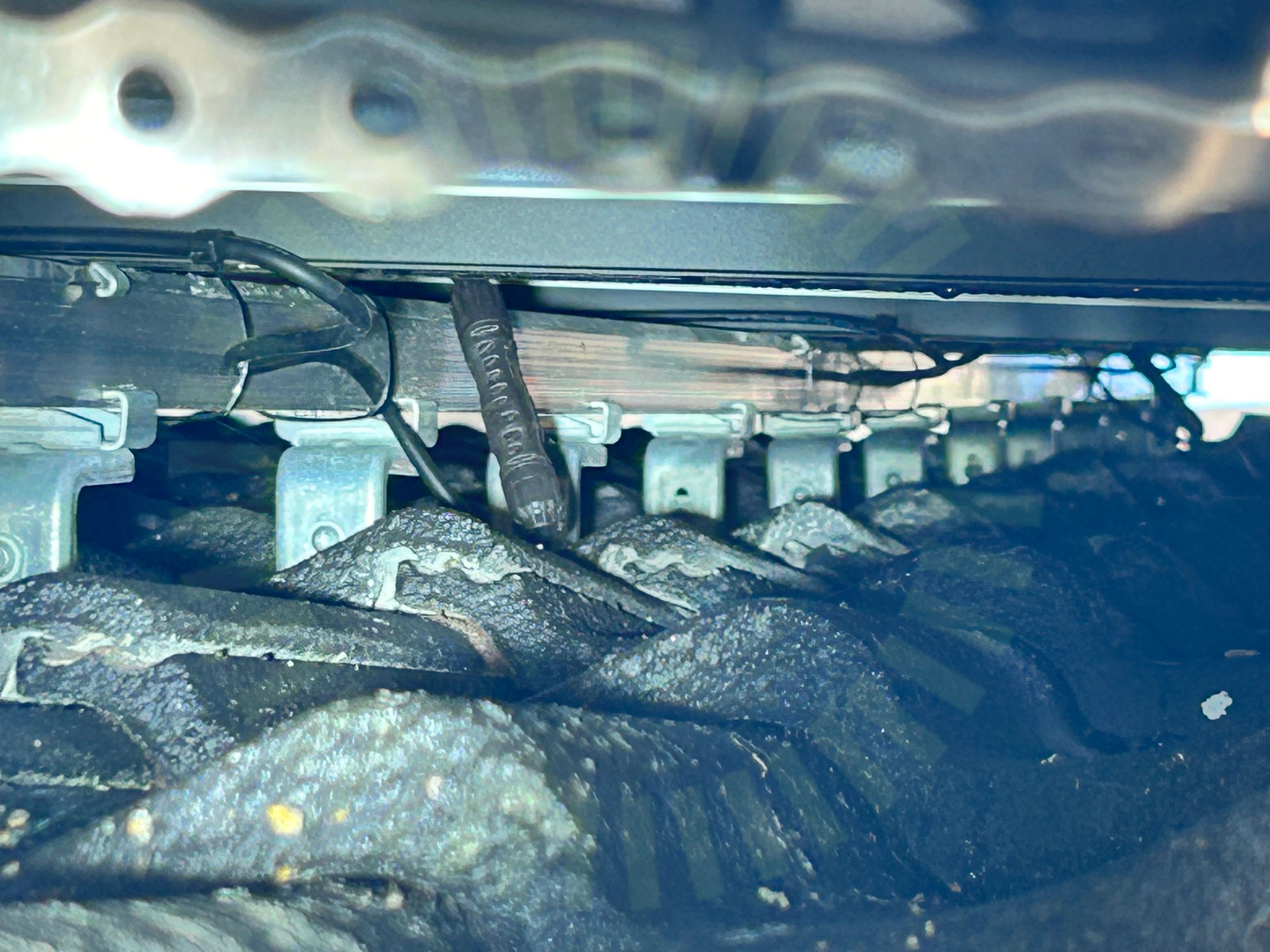

4.3 Kontakter

Inte godkänd

Kontakt ligger mot takytan.

MA711 (se_en) Monteringsanvisningar, Sida 4

Godkända kontrollpunkter

14/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
