Besiktningsrapport
9.8
Installation genom
Takkraft
Datum
29 januari 2026
Ort
Trelleborg, Skåne län
Fastsäkring av produkt
Skarp kant
95% godkända
5% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
Weland Stål: Papptak
Växelriktare
Sigenergy: Hybrid TP2
Batteri
Sigenergy: SigenStor BAT
Tillbehör
Undercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
2/17
2.1 Fastsäkring av produkt
Inte godkänd
Vägginfästning är bristfälligt utförd.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 10
2.2 Väderskydd
Inte godkänd
Batteriet är inte väderskyddat.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4
Godkända kontrollpunkter
15/17
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Lutning
Placering av batteri
Sammansättning av batterimoduler
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Underliggande material - metall
Uppfästning av kablage
Utrymme
Papptak: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
19/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Papptak: Weland Stål: Papptak
Godkända kontrollpunkter
20/21
Använd tätskiktsduk
CC infästningar
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Panelramens höjd
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Svetsning av papp
Väderbeständigt material
Ändklämmor skena
Ej tillgängligt vid besiktning
1/21
Infästning i råspont
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/4
6.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
2/35

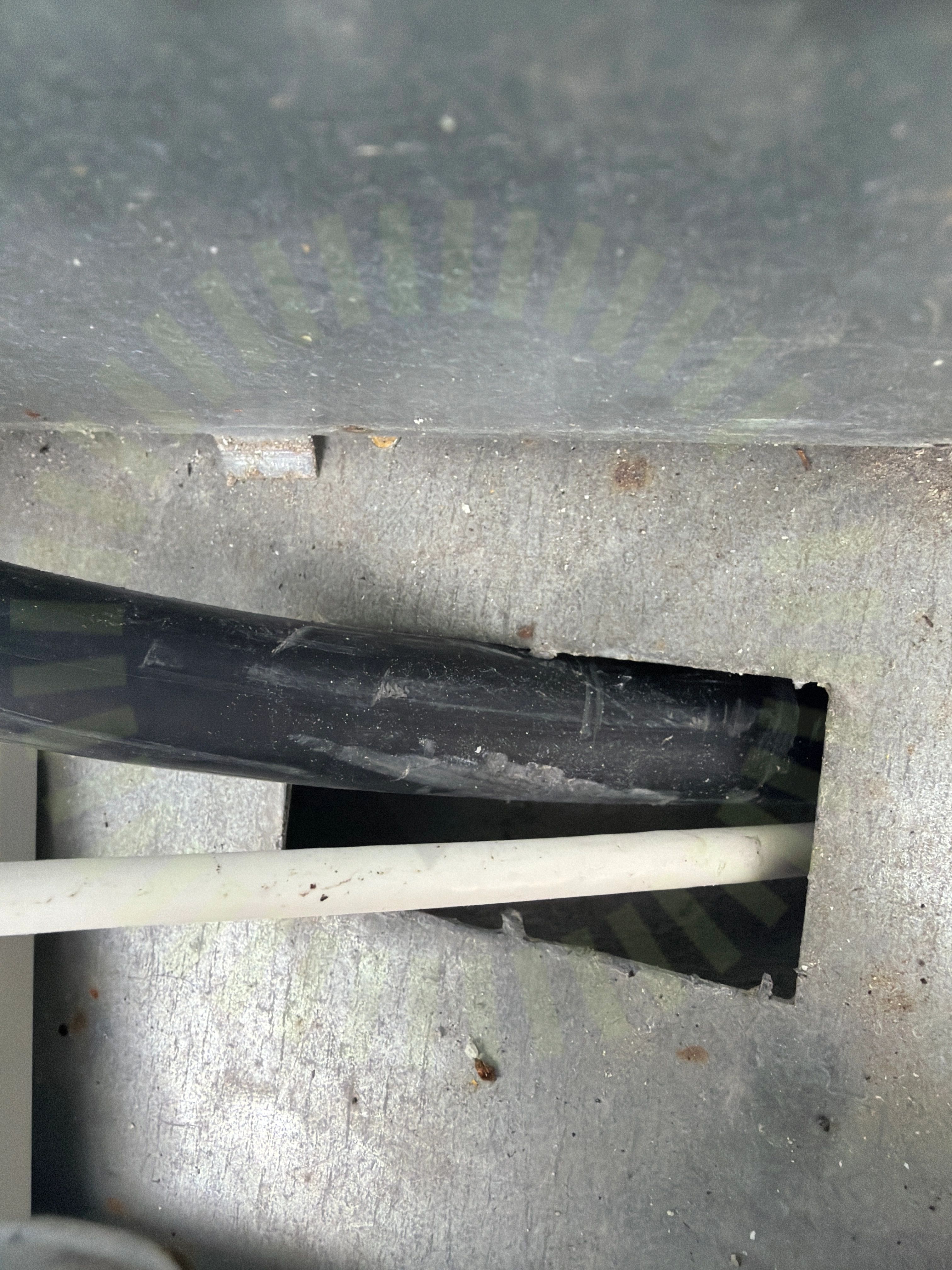

7.1 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
7.2 Väderskydd
Inte godkänd
Växelriktaren är inte väderskyddad.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4
Godkända kontrollpunkter
33/35
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
batteri
Godkända kontrollpunkter
1/1
Avstånd till hav
