Besiktningsrapport

9.3

Installation genom

Sesol

Datum

25 augusti 2023

Ort

Staffanstorp, Skåne län

Kopplingslåda

C-profil

Kabeldragning mellan takytor

+ 2

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

OptimerareSolarEdge: S-Serie

MontagesystemWeland Stål: Papptak

VäxelriktareSolarEdge: SE12.5K-SE20K

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/15

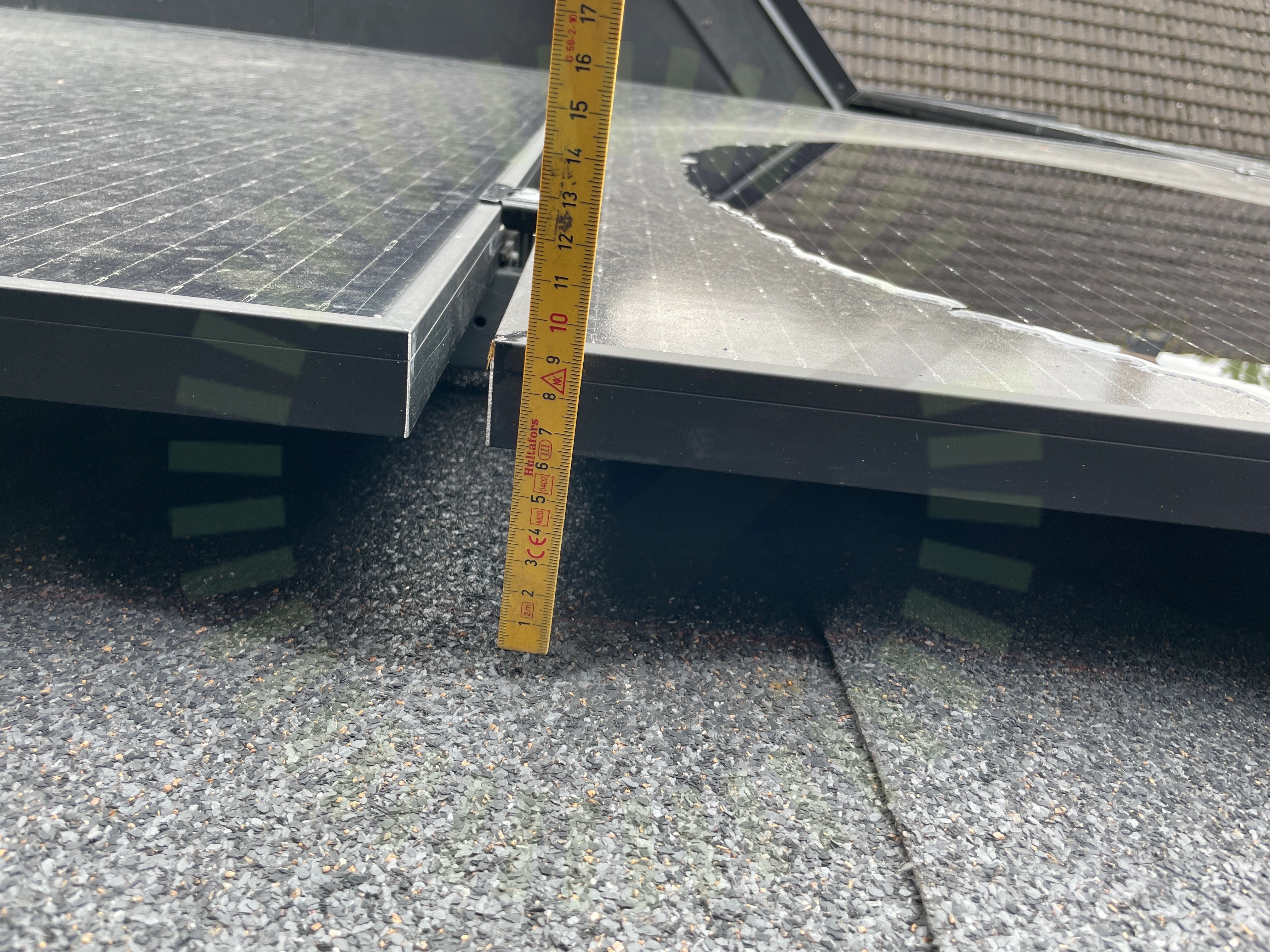

2.1 Avstånd till tak

Inte godkänd

Panelen har inte rätt avstånd till taket. Panelen behöver 100 mm eller mer till taket för att få rätt ventilering.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

2.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Godkända kontrollpunkter

12/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Weland Stål: Papptak

Anmärkningar

3/22

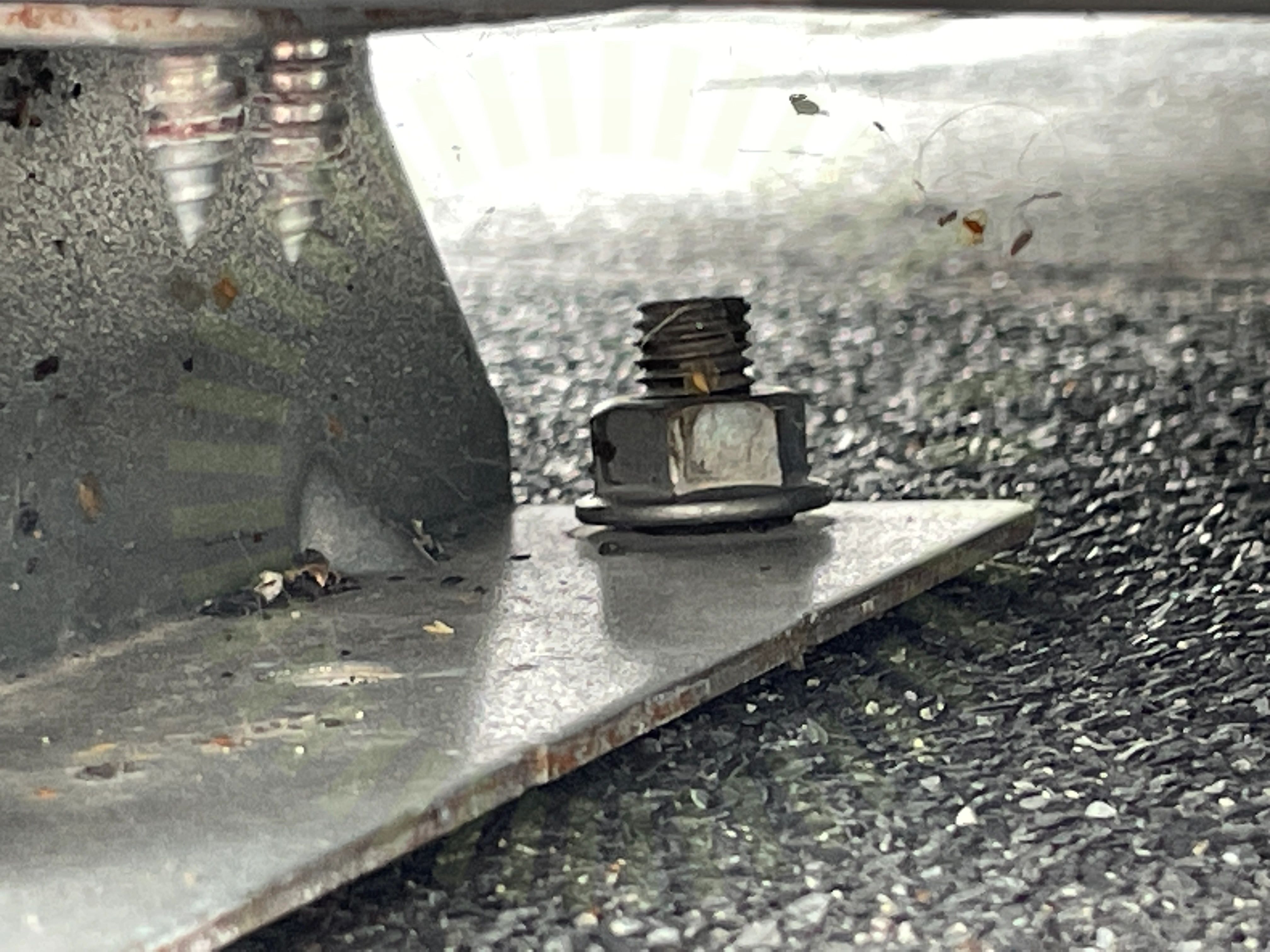

4.1 C-profil

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt. Bult ej spänd ordentligt.

MA5103 Sid 1 (2) | Version 4 - 201103

4.2 Fastskruvning av stödplatta

Inte godkänd

Använd stödplatta är annan än den från tillverkaren av systemet.

MA5103 Sid 2 (2) | Version 4 - 201103

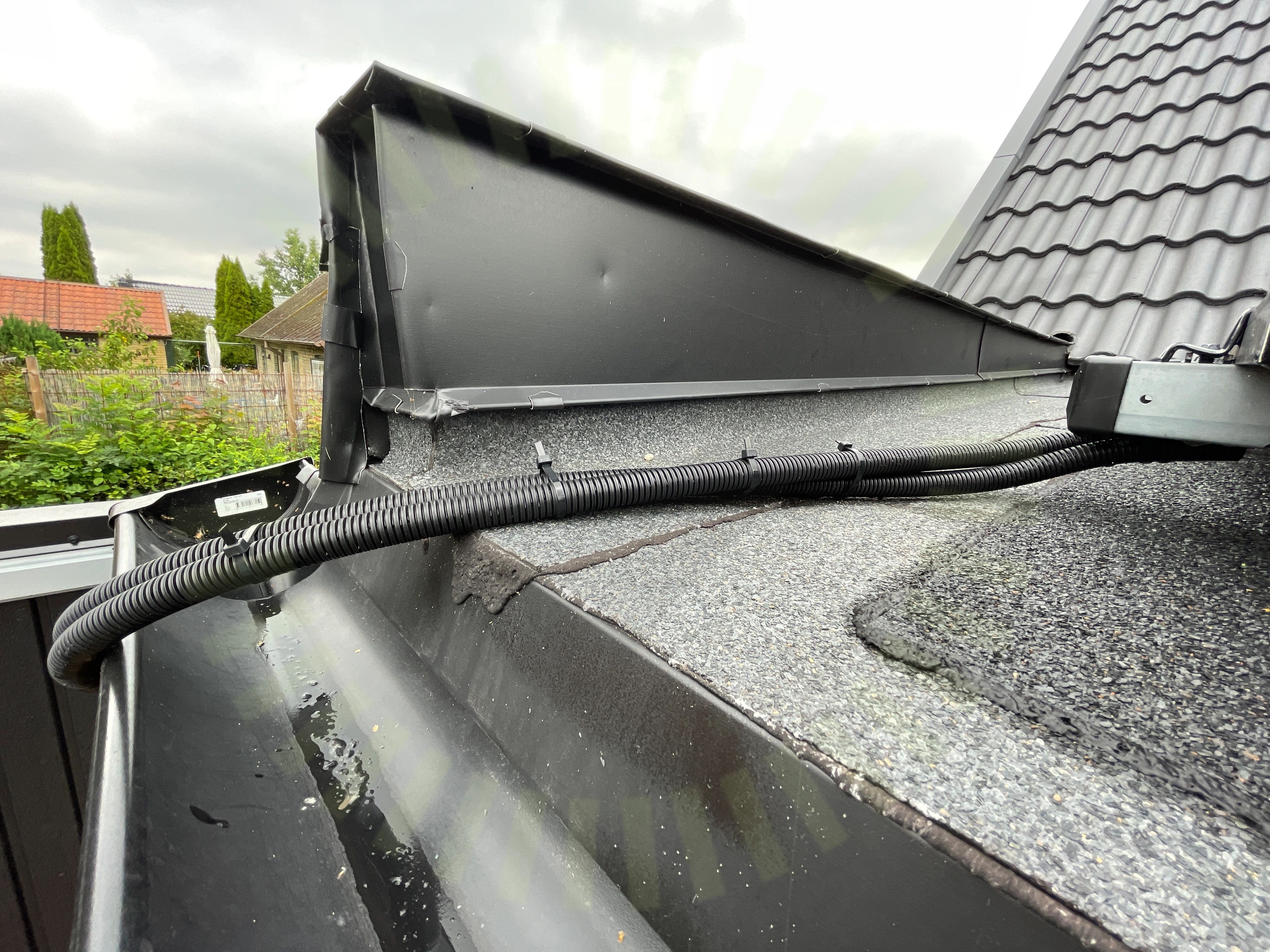

4.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

Godkända kontrollpunkter

18/22

Använd tätskiktsdukCC infästningarFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringPlacering stödplattaSkadorSkenornas infästningSkenornas överhängSkenskarvSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Infästning: Infästning Råspont

Tak 2, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

14/15

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 2, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Tak 2, Weland Stål: Papptak

Anmärkningar

2/22

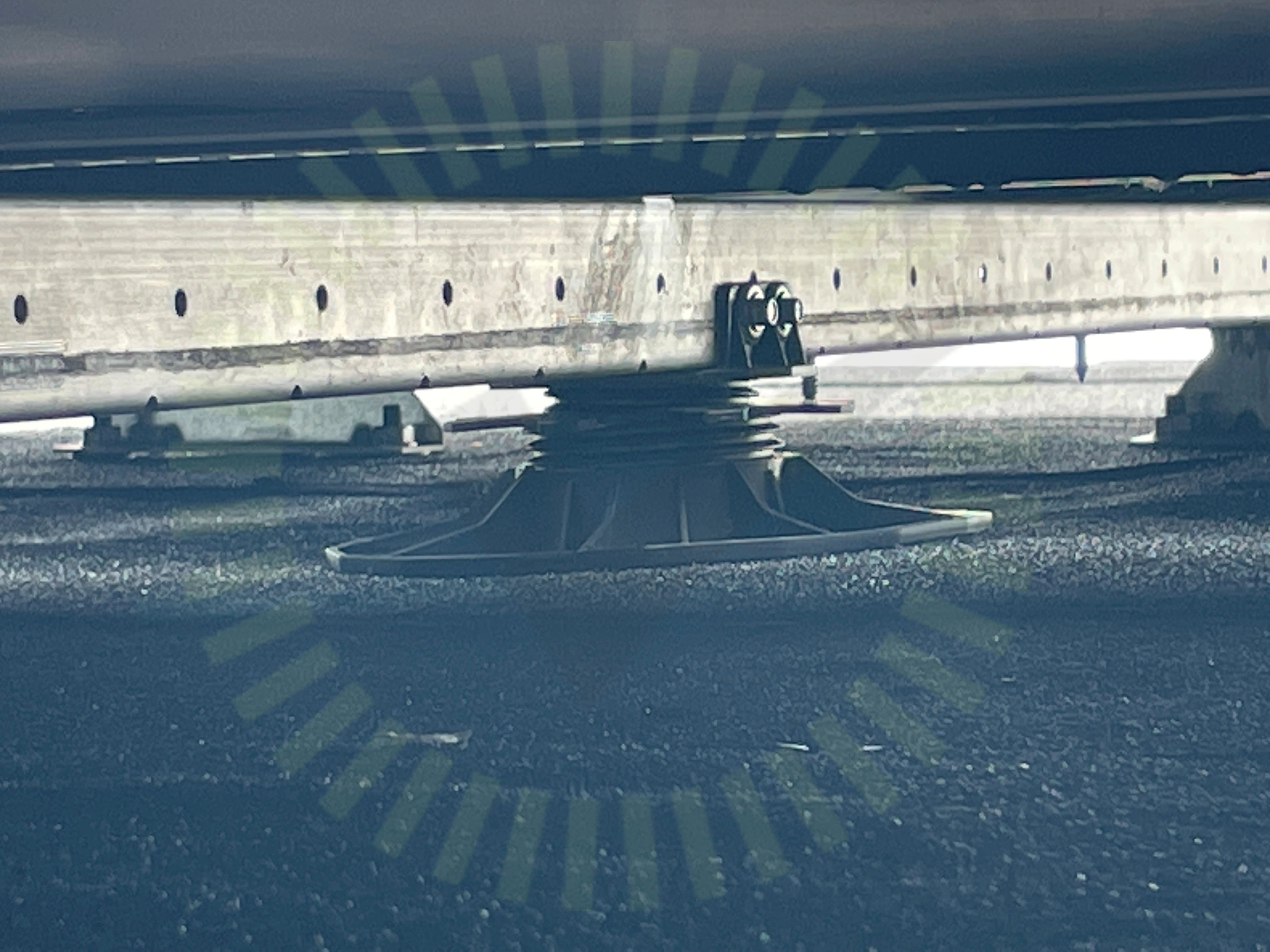

7.1 Främmande material

Inte godkänd

Stödplatta ej av samma tillverkare som montagesystem

Garanti standardprodukter | Version 1 - 200813

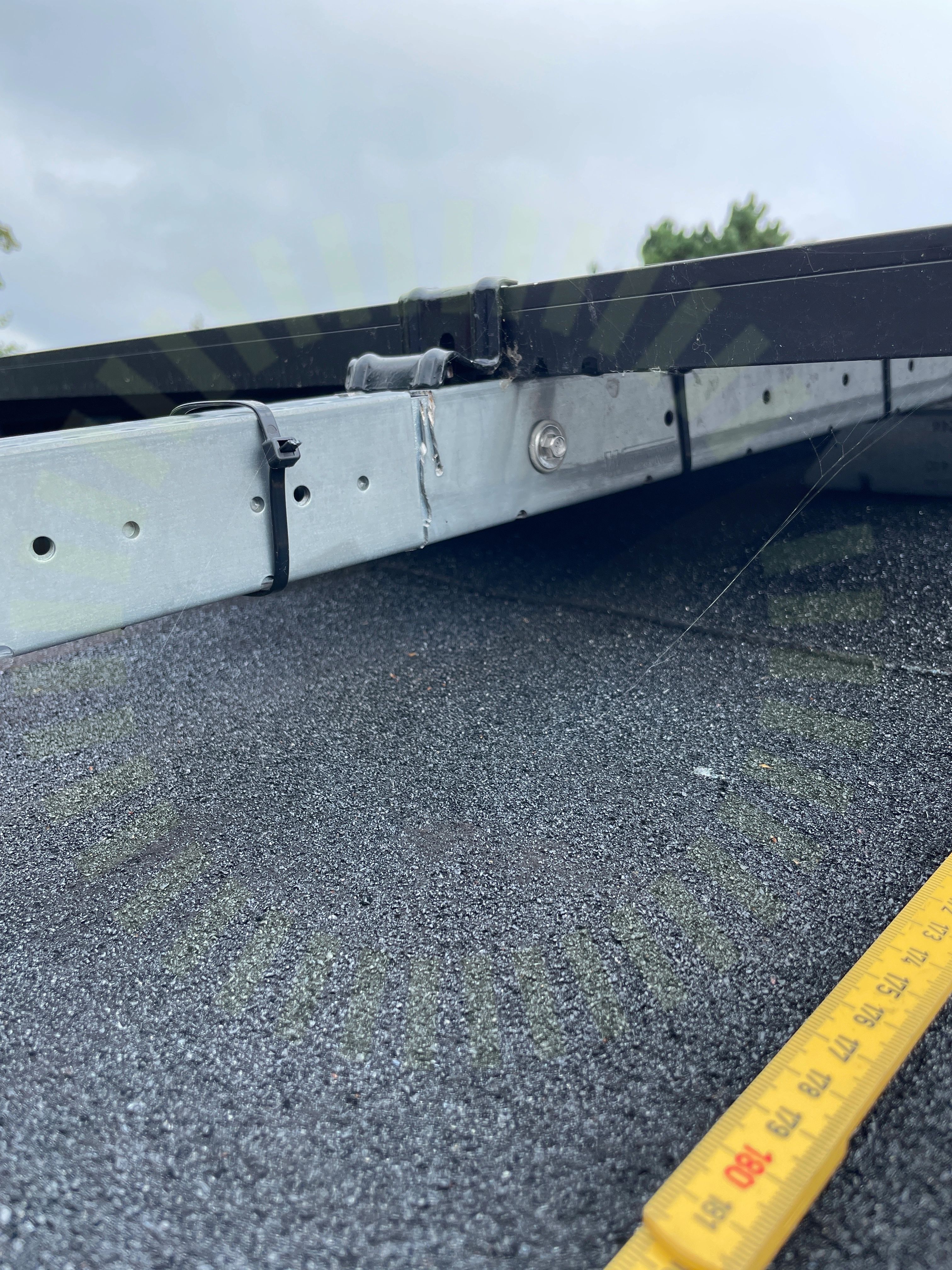

7.2 Skenskarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

MA5103 Sid 1 (2) | Version 4 - 201103

Godkända kontrollpunkter

19/22

Använd tätskiktsdukC-profilCC infästningarDC kabel förläggningFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringPlacering stödplattaSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Infästning: Infästning Råspont

Varselmärkning

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Godkända kontrollpunkter

29/29

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
