Besiktningsrapport

8.8

Installation genom

EcoKraft

Datum

14 mars 2024

Ort

Forshaga, Värmlands län

Kopplingslåda böjradie

Stress på kontakter

Infästning utanför takstol

+ 7

90% godkända10% ej godkända

Om installationen

PanelerSolarWatt: Vision H 3.0 Style

MontagesystemSchletter: Rapid Roof Hooks

VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0

TillbehörSäkerhetsbrytare AC

TillbehörSMA: Sunny Home Manager 2.0

TillbehörUndercentral

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

5/24

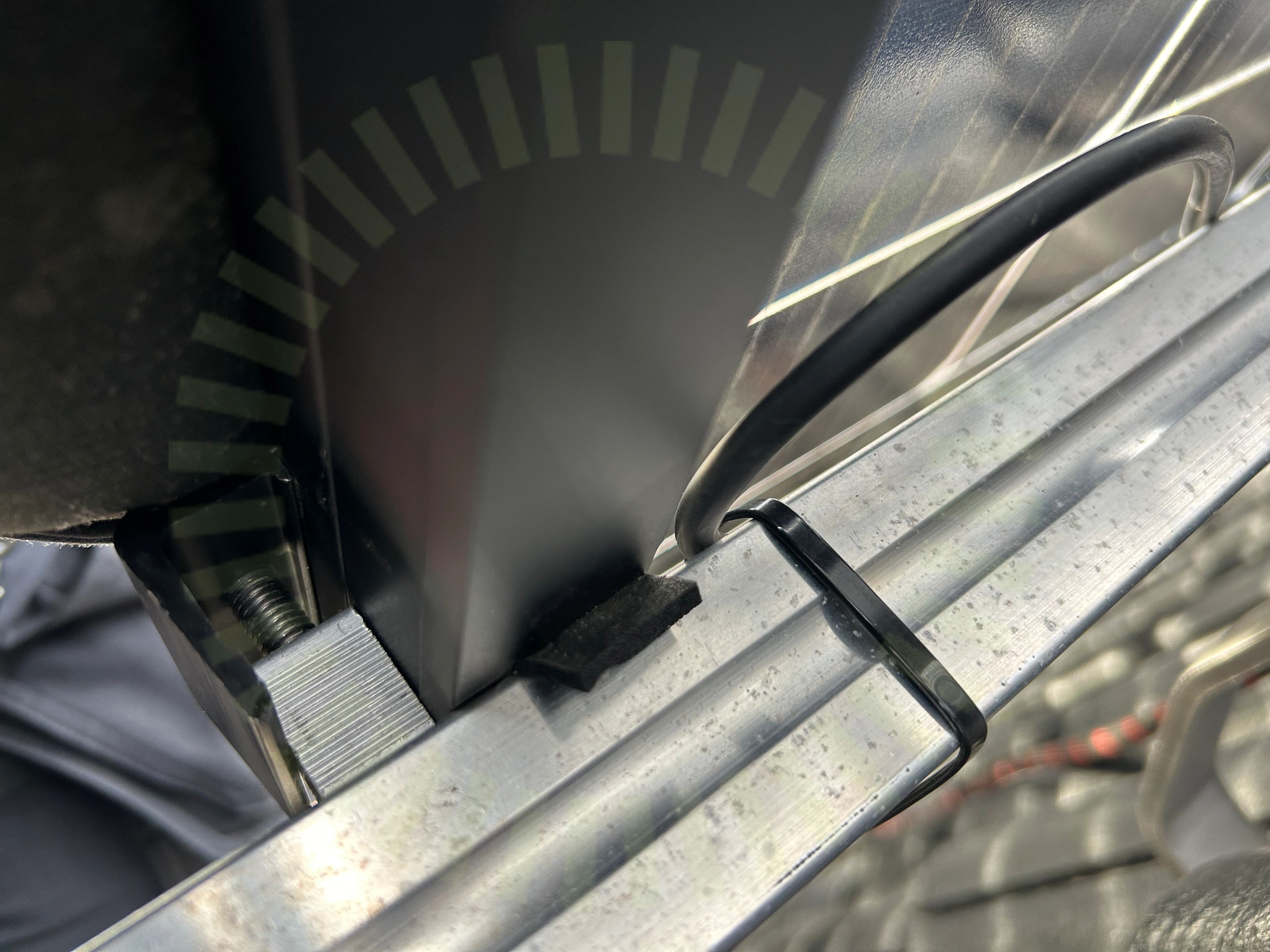

3.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

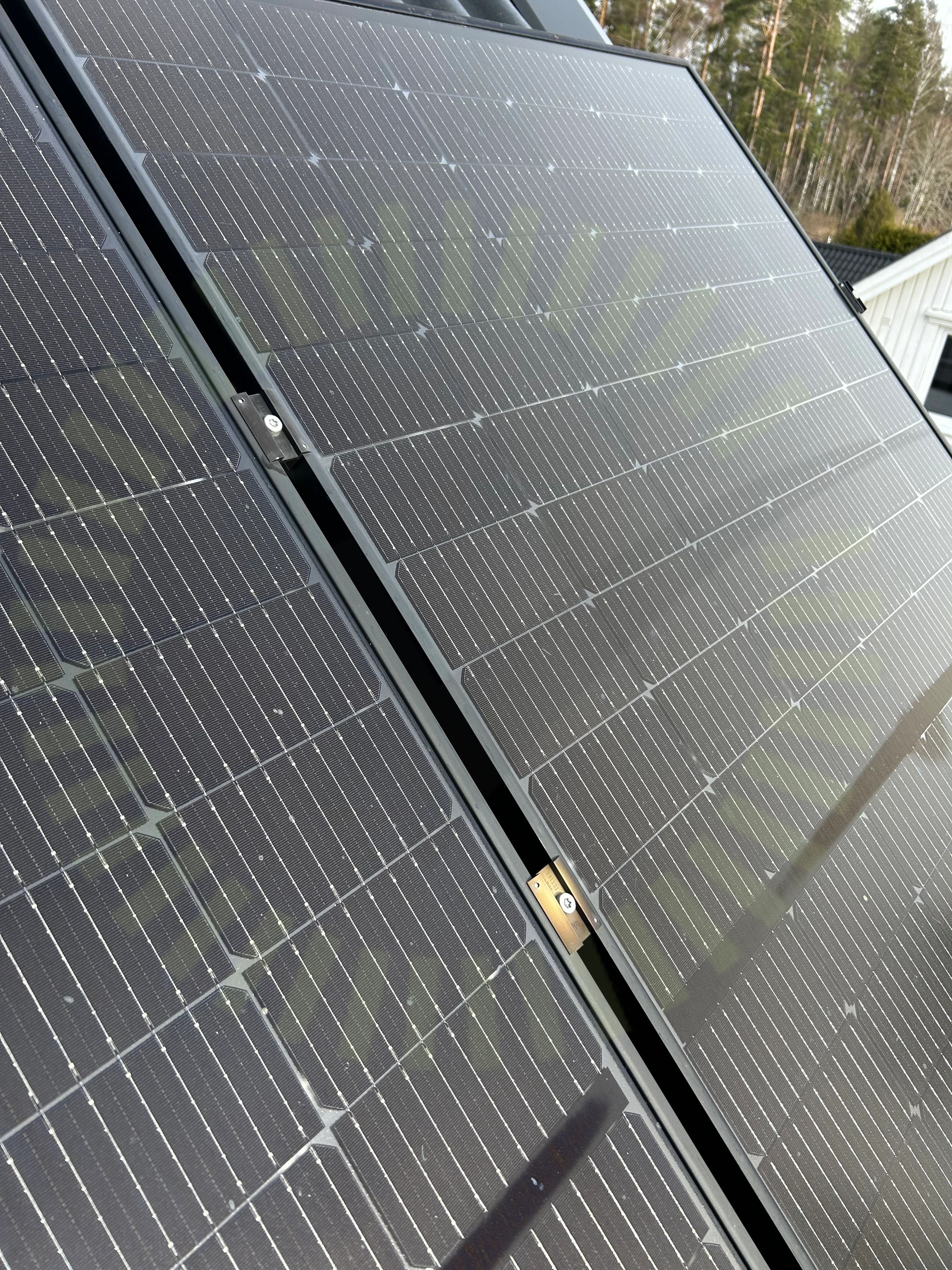

3.2 Skada på klämmor

Inte godkänd

Klämma är missfärgad utan tydlig orsak.

3.3 Infästning utanför takstol

Inte godkänd

Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar. Tester är gjorda för infästning i råspont men är inget som enligt vår senaste kontakt med Schletter ska användas som underlag för att påvisa att det är okej.

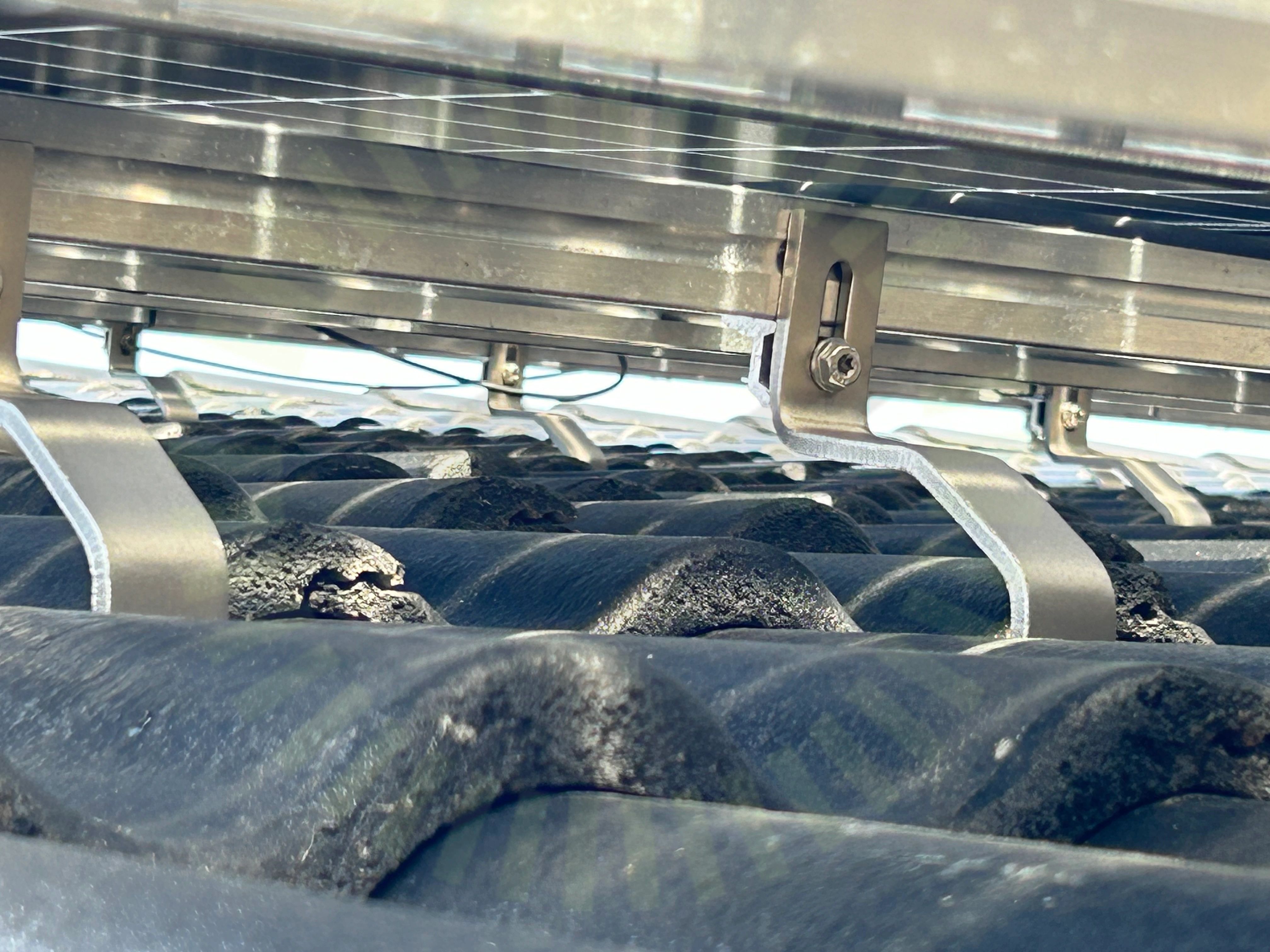

3.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

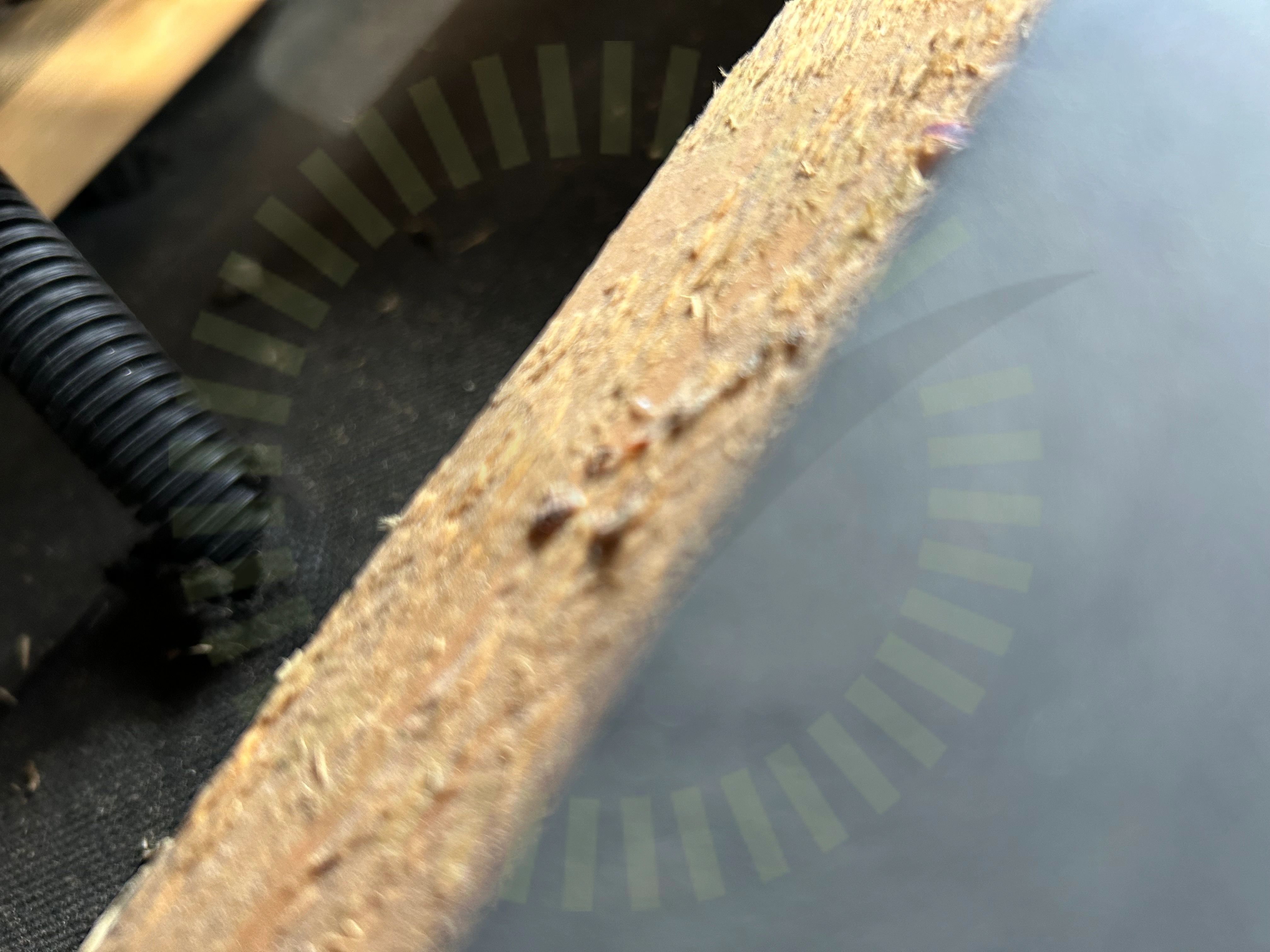

3.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

19/24

DC kabel förläggningFrämmande materialHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTakstolsinfästningTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, SolarWatt: Vision H 3.0 Style

Anmärkningar

4/16

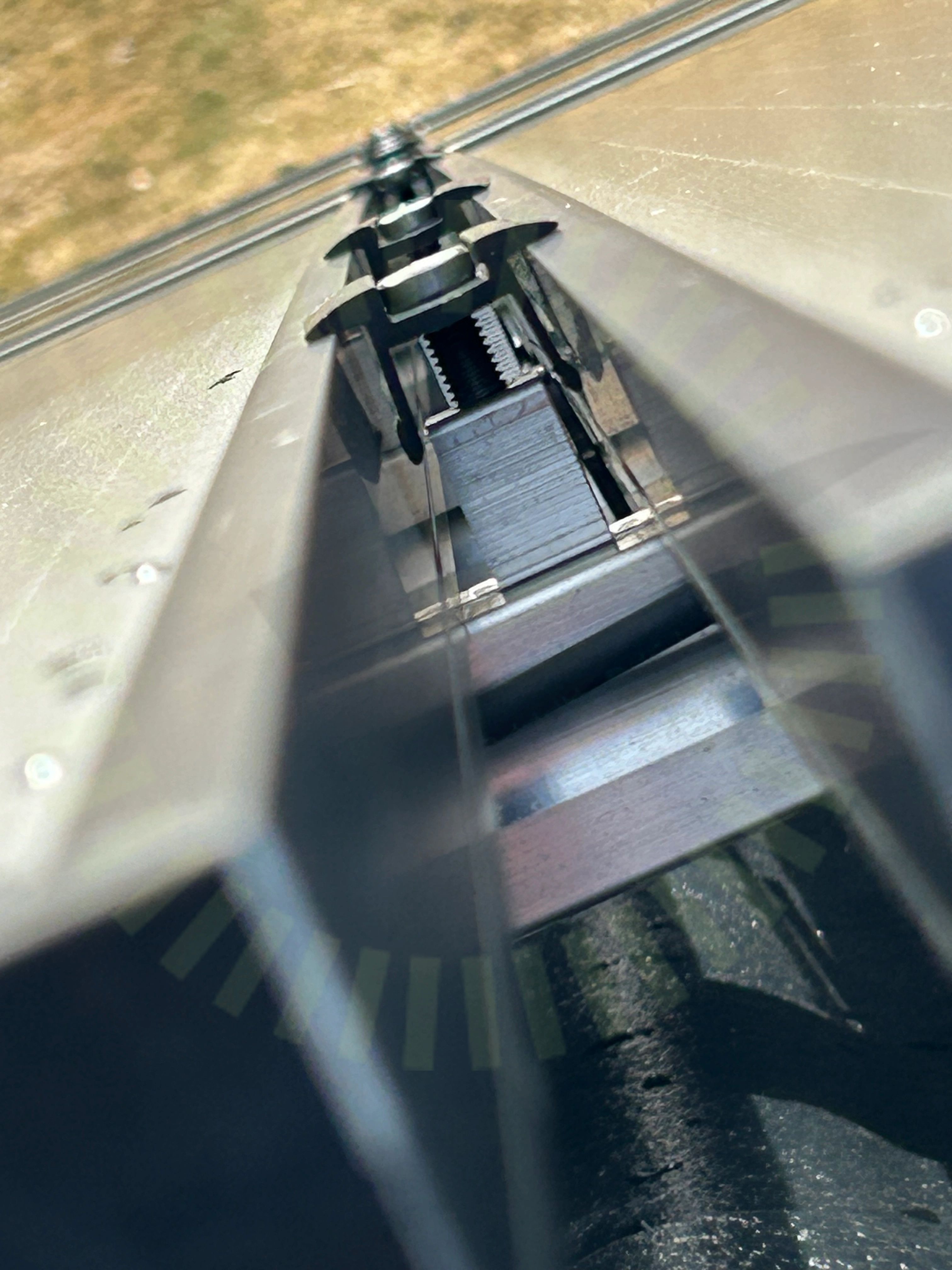

4.1 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

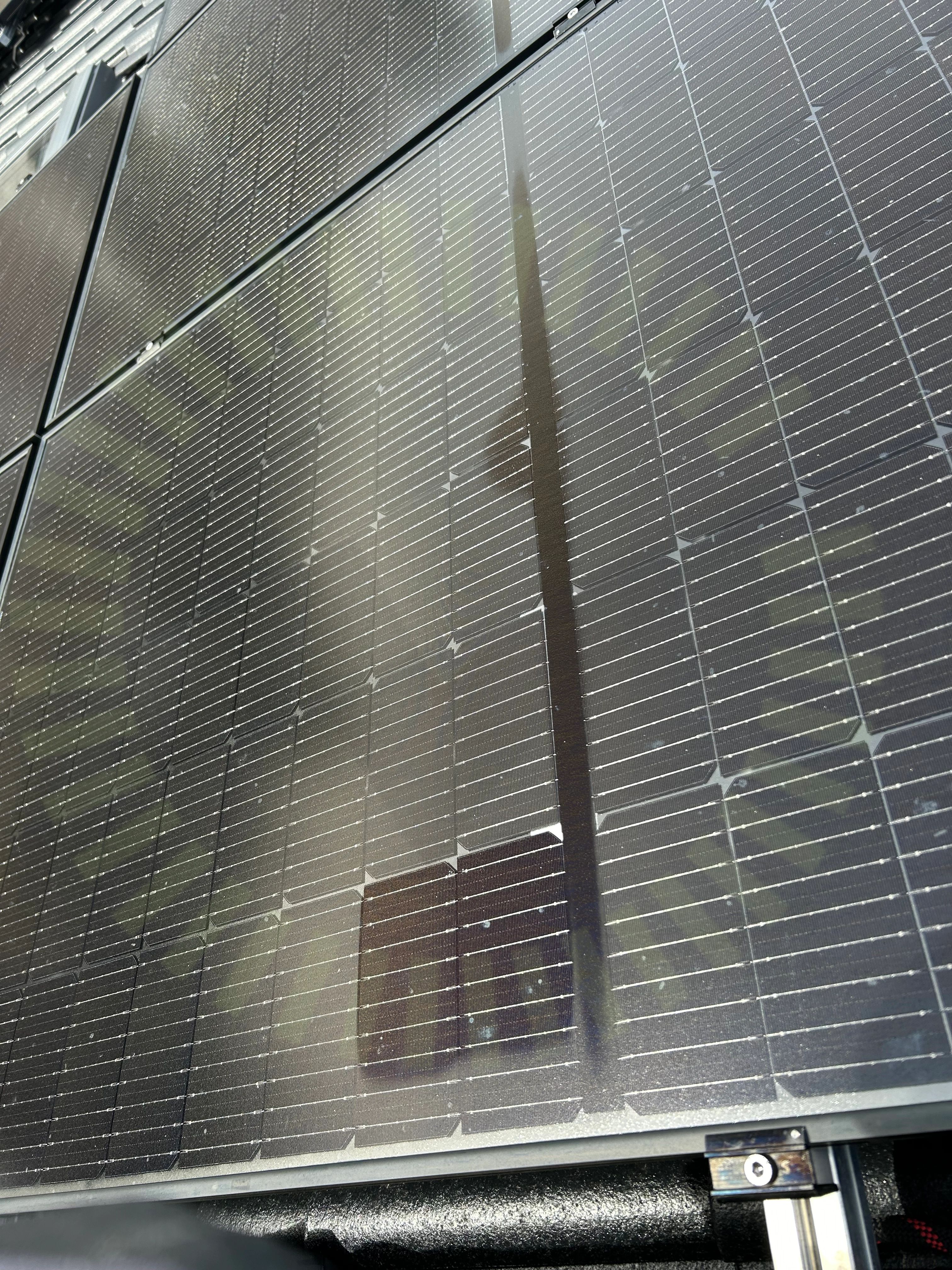

4.3 Punktbelastning

Inte godkänd

Panelernas framsida visar tecken på att de har utsatts för punktbelastning.

4.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKontaktyta klämmaPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning

Undercentral

Godkända kontrollpunkter

5/5

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

1/37

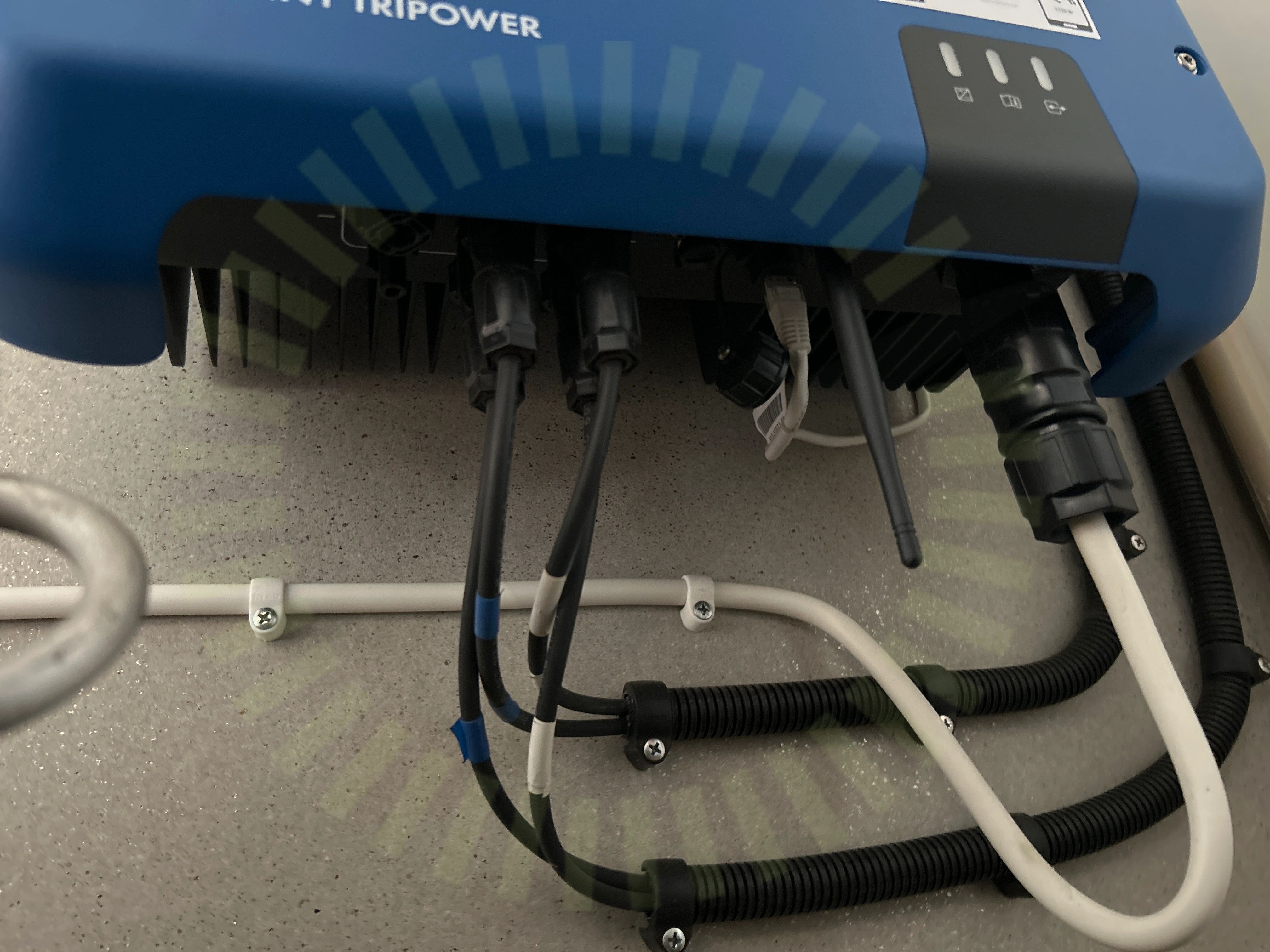

7.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SMA: SUNNY TRIPOWER 8.0 / 10.0 Manual V 1.7, Sida 33

Godkända kontrollpunkter

36/37

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanNärliggande materialPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
