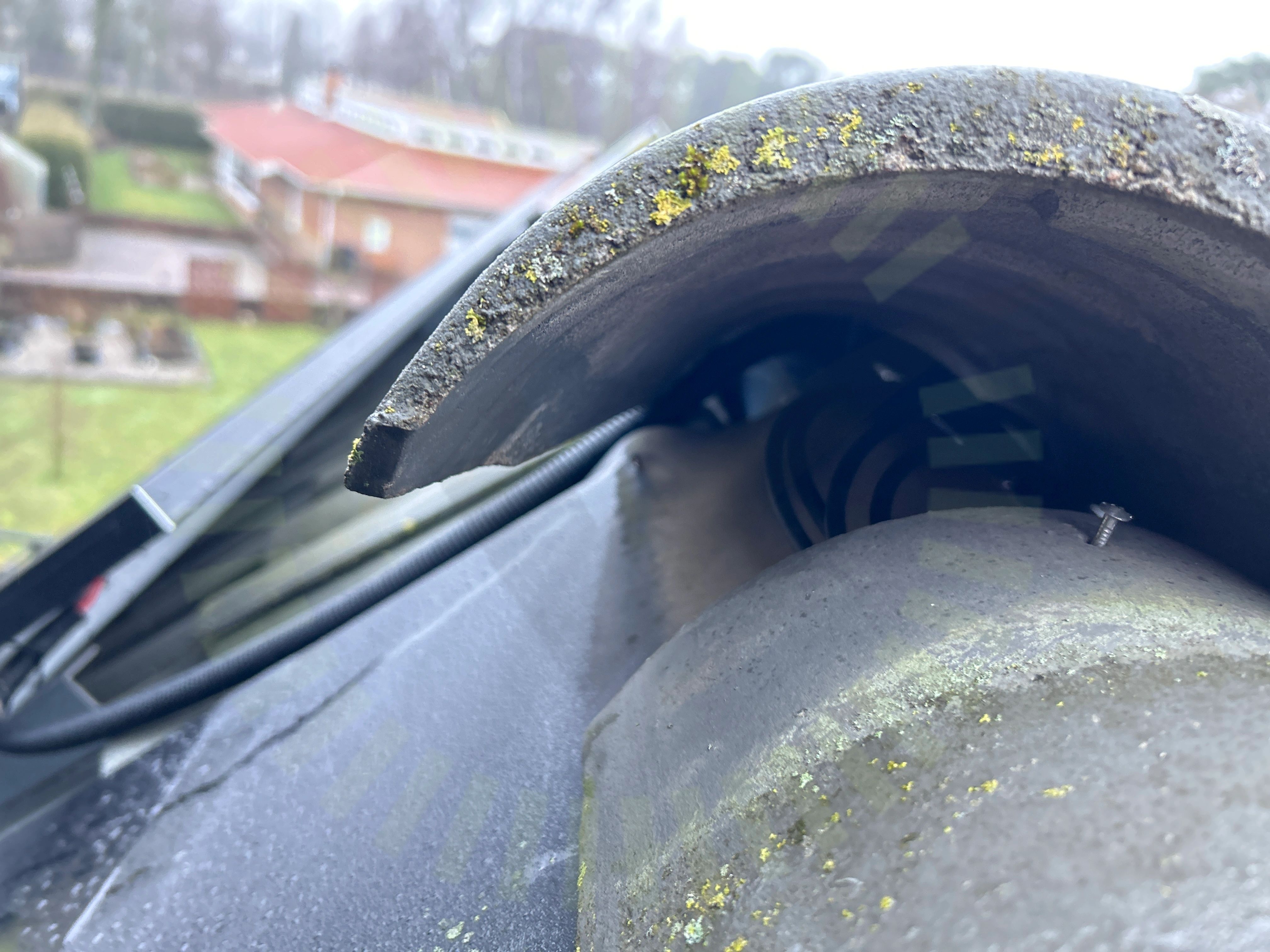

4.1 Kabeldragning mellan takytor
Inte godkändKablage ligger oskyddat mellan takytor dolt förlagt under nock.
Besiktningsrapport
9.1
Installation genom
Mariebergs Brasvärme & Solenergi
Datum
5 januari 2024
Ort
Annelöv, Skåne län
96% godkända4% ej godkända
Om installationen
PanelerLongi: LR5-54HIB 390-410
MontagesystemWeland Stål: Läktfästen
VäxelriktareGoodWe: GW5-10kW ET Series
TillbehörSäkerhetsbrytare AC
Installerad av Mariebergs Brasvärme & Solenergi som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
14/14AnslutningAnslutningBöjradieBöjradieEgenskaperEgenskaperFörskruvningarFörskruvningarInfästningInfästningPlaceringPlaceringYttre påverkanYttre påverkan
Tak 1, Longi: LR5-54HIB 390-410
Godkända kontrollpunkter
17/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
5/264.2 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
4.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas för samtliga fält. Den överlämnade, för ett av tre fält, stämmer inte med verkligheten.
Tillverkarens montageanvisningar
4.4 Takkrokarnas CC
Inte godkändKorrekta kastberäkningar saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt.
MA5104. Sid 1 (1) | Version 4 - 221101
4.5 Underbyggnad
Inte godkändKorrekta lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)
Godkända kontrollpunkter
21/26DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTakgenomföringTakpannorTakpannor öppnaTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
8/8Informering av solcellerInformering av solcellerMissvisande varselmärkningMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänningVarning för likspänning
Växelriktare
Anmärkningar
1/68

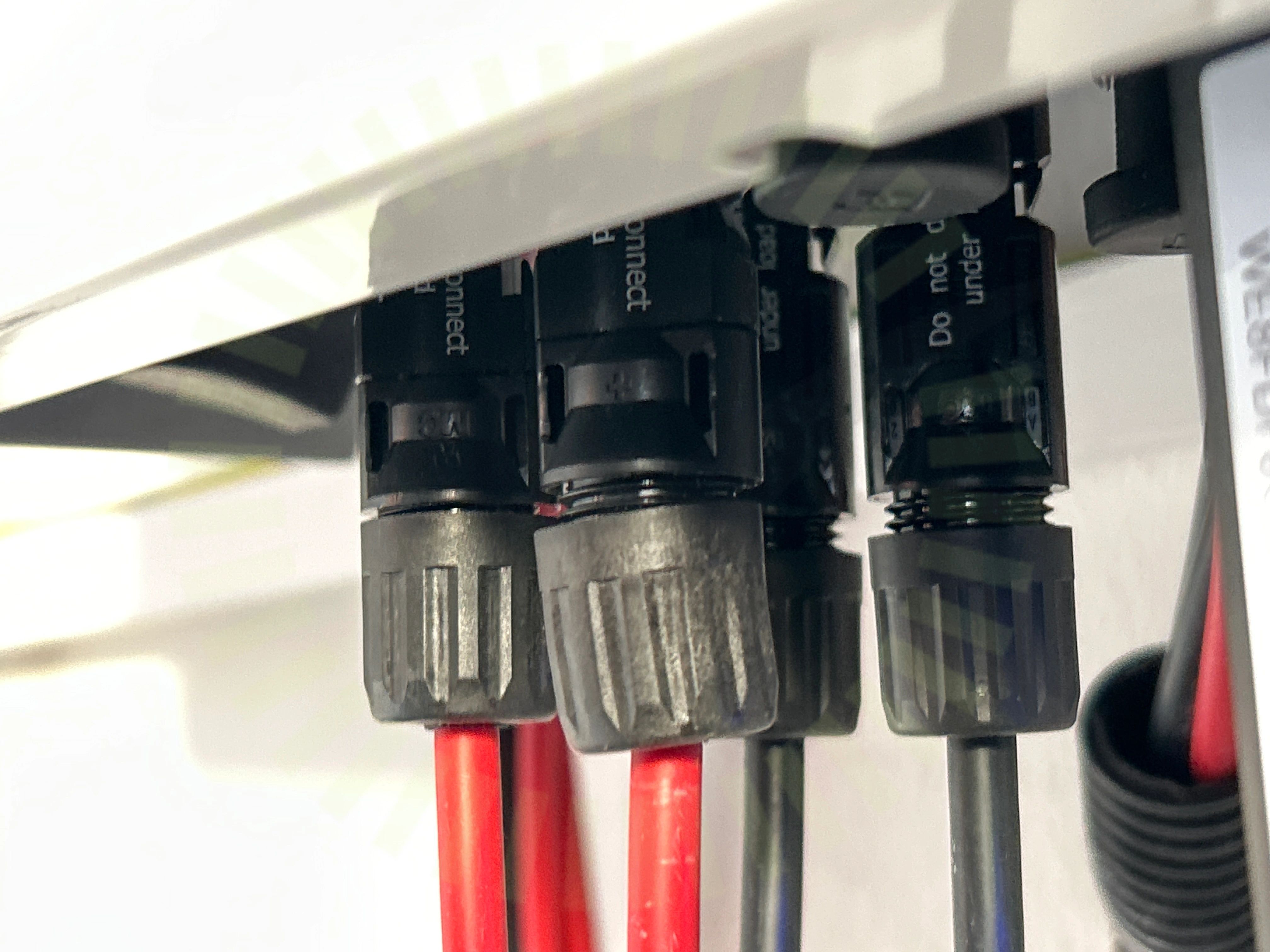

6.1 DC Kontakter
Inte godkändKontakt för slinga ”Öst +” sitter inte fast i växelriktaren. Förmonterad kontakt har släppt i sitt fäste. Kontakten som är monterad på slingan har även en felaktigt pådragen förskruvning. Växelriktare 2.
User Manual Hybrid Inverter ET Series, V1.1-2022-12-20, Sida 31
Godkända kontrollpunkter
67/68AC Anslutning VäxelriktareAC Anslutning VäxelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av ledareAvstånd närliggande objektAvstånd närliggande objektBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningDubbel matningDubbel matningEnkelisolerade ledareEnkelisolerade ledareFastsäkring av produktFastsäkring av produktFörskruvningFörskruvningGenomföringarGenomföringarHuvudsäkringHuvudsäkringIdentifieringIdentifieringIdentifieringIdentifieringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringLikspänningskomponenterLikspänningskomponenterMax total effektMax total effektMekanisk påverkanMekanisk påverkanPlaceringPlaceringSkadat kablageSkadat kablageSkarp kantSkarp kantStress på kontakterStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
