Besiktningsrapport
9.6
Installation genom
1KOMMA5°
Datum
3 januari 2024
Ort
Bunkeflostrand, Skåne län
Underliggande takpanna
Uppskalad ledare
Dragavlastade
95% godkända
5% ej godkända
Om installationen
Paneler
Jinko:Tiger Neo N-type 54HL4-B 400-420W
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SolarEdge: SE3K-10K
Tillbehör
Elmaterial: Kapsling
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/29

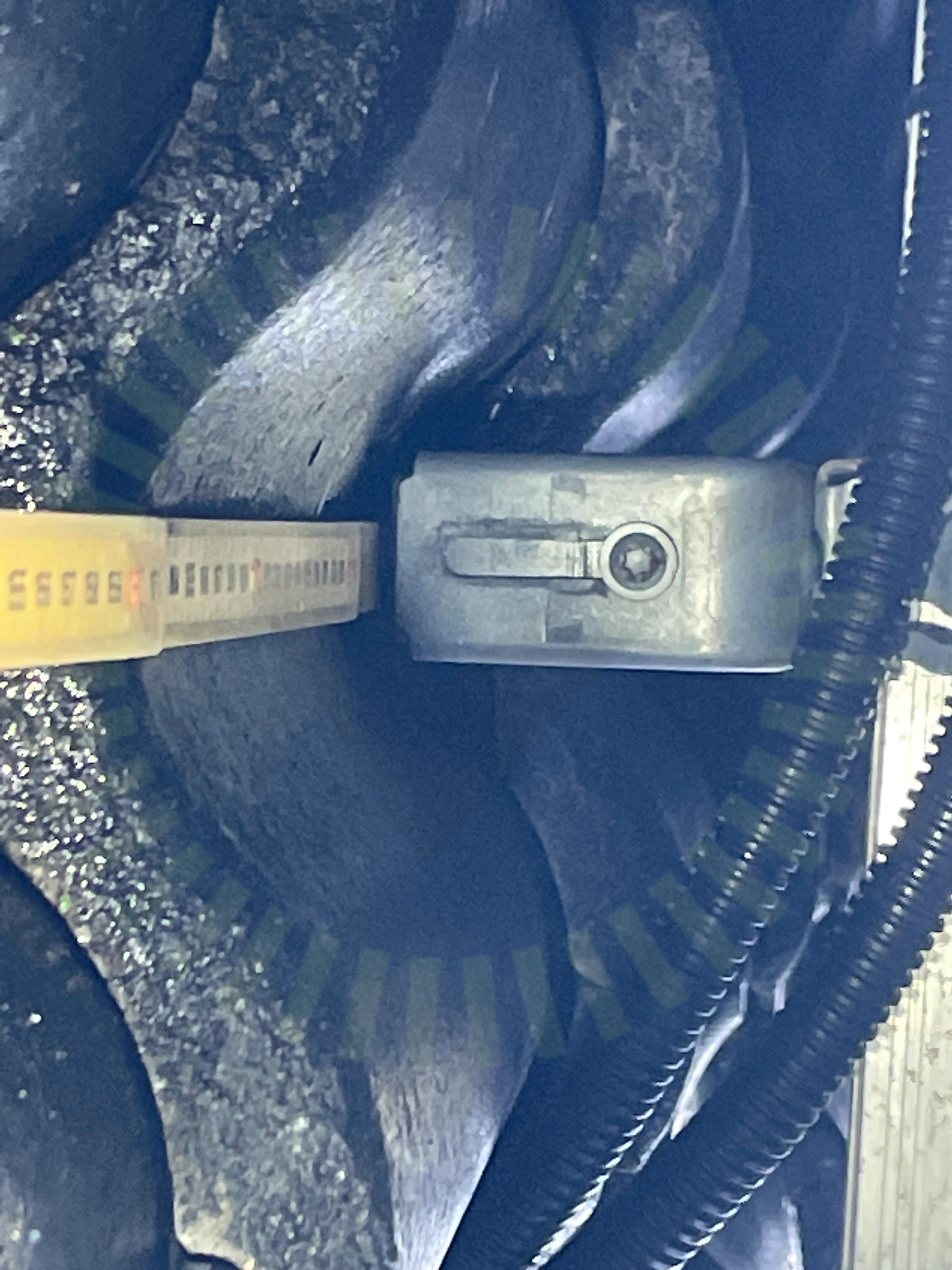

2.1 Underliggande takpanna
Inte godkänd
Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.
Godkända kontrollpunkter
28/29
Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W
Anmärkningar
1/16
3.1 Klämmornas storlek
Inte godkänd
Montagesystemets fästen är för små för att användas med den valda panelen.
Godkända kontrollpunkter
15/16
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

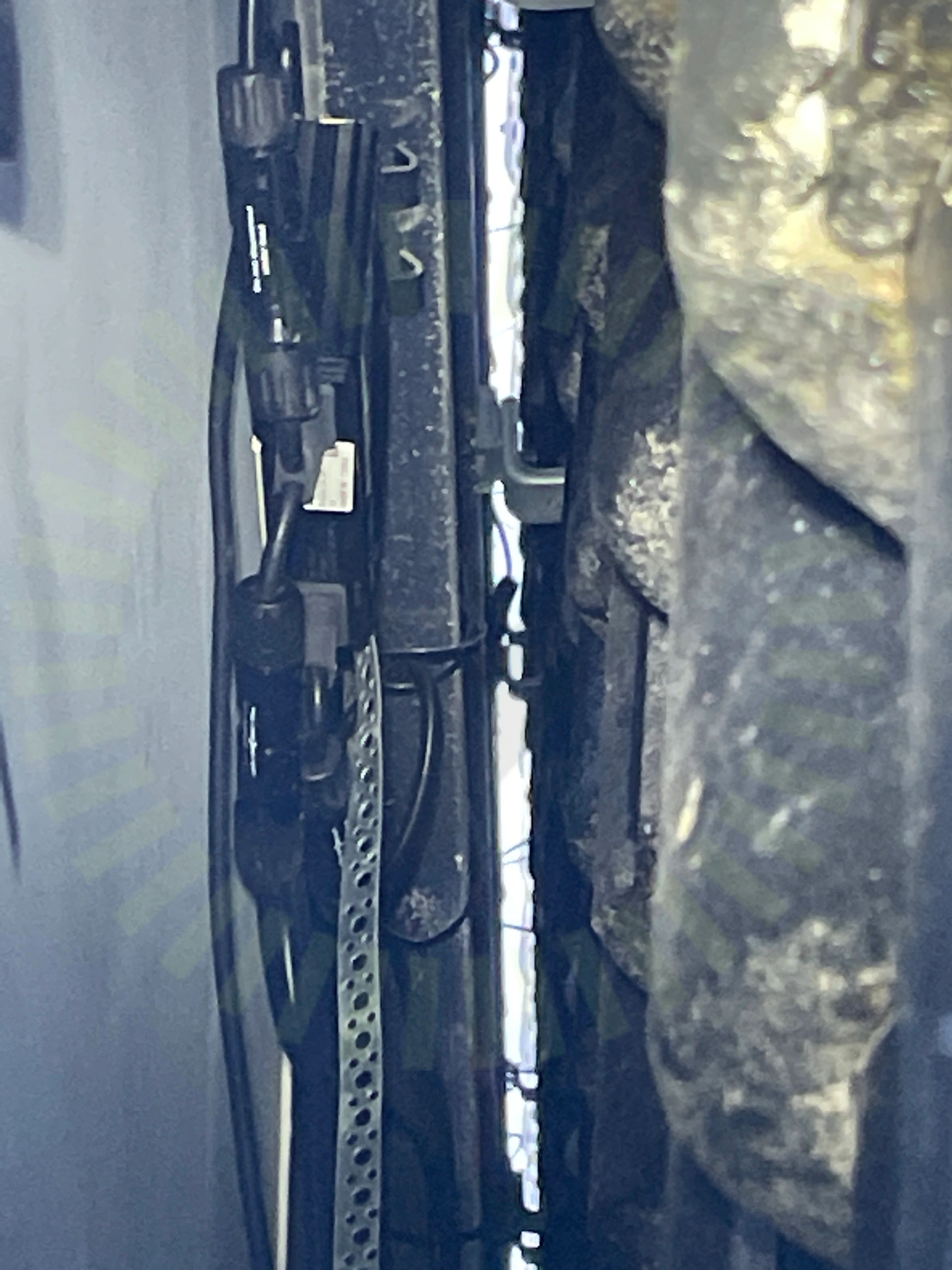

4.1 Dragavlastade
Inte godkänd
Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar. Snäv böjradie på kablar ut från optimerare.
Godkända kontrollpunkter
4/5
Undercentral
Godkända kontrollpunkter
8/8
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
1/29

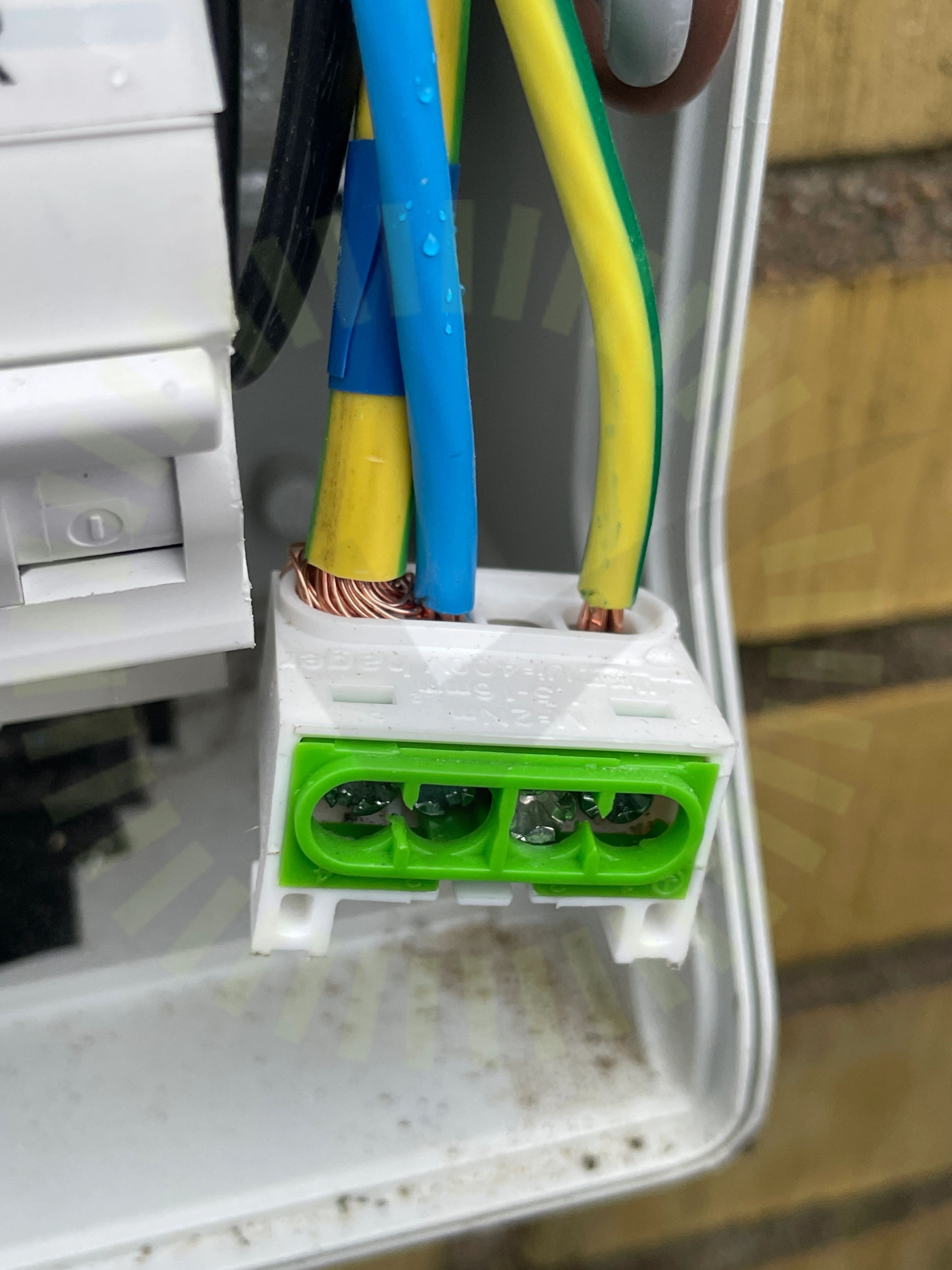

7.1 Uppskalad ledare
Inte godkänd
Ansluten PEN ledare spretar vid inkoppling i plint.
