Besiktningsrapport
8.6
Installation genom
Decasol
Datum
3 februari 2023
Ort
Tyresö, Stockholms län
Separering av ramar
Ändklämmor
Avstånd mellan takkrokar

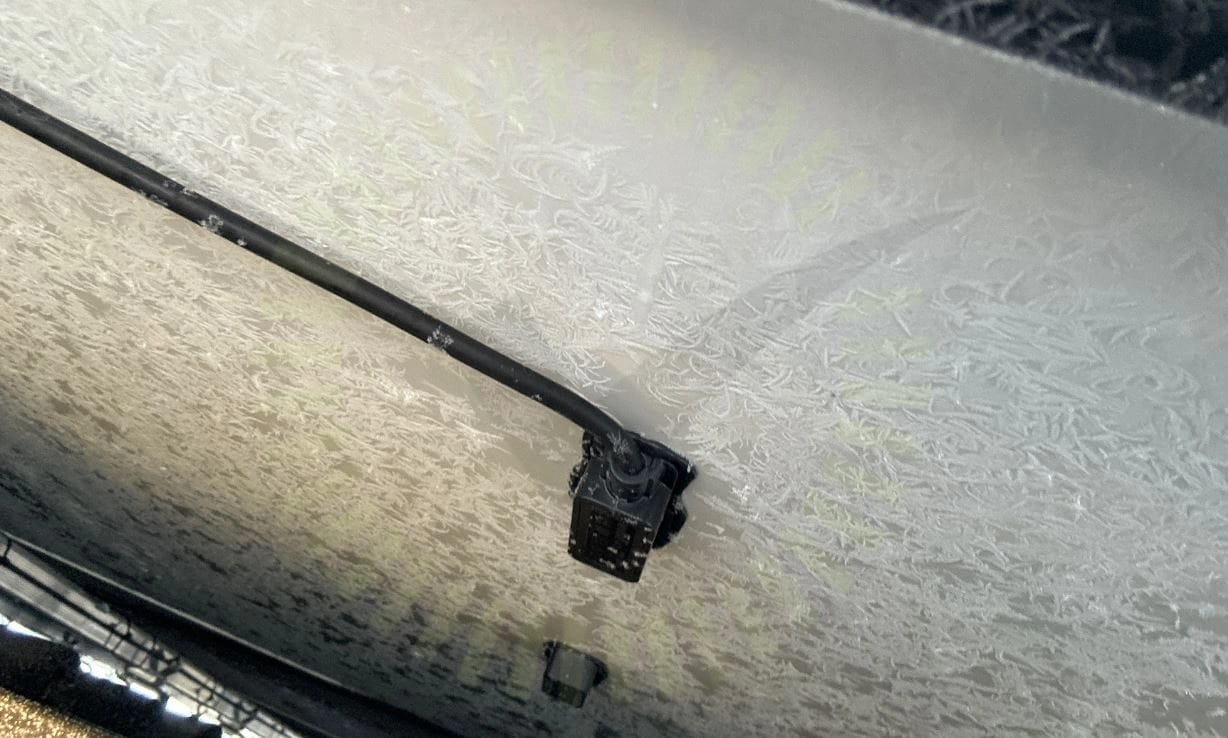

+ 4
91% godkända
9% ej godkända
Om installationen
Paneler
Risen: RSM40-8-xxxMB
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Huawei: Smart Power Sensor
Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
"Villa, ESDEC Lutande tegeltak"
Anmärkningar
3/28
1.1 Avstånd mellan takkrokar
Inte godkänd
Mått överstiger snö- vindlastberäkning.
"BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17"

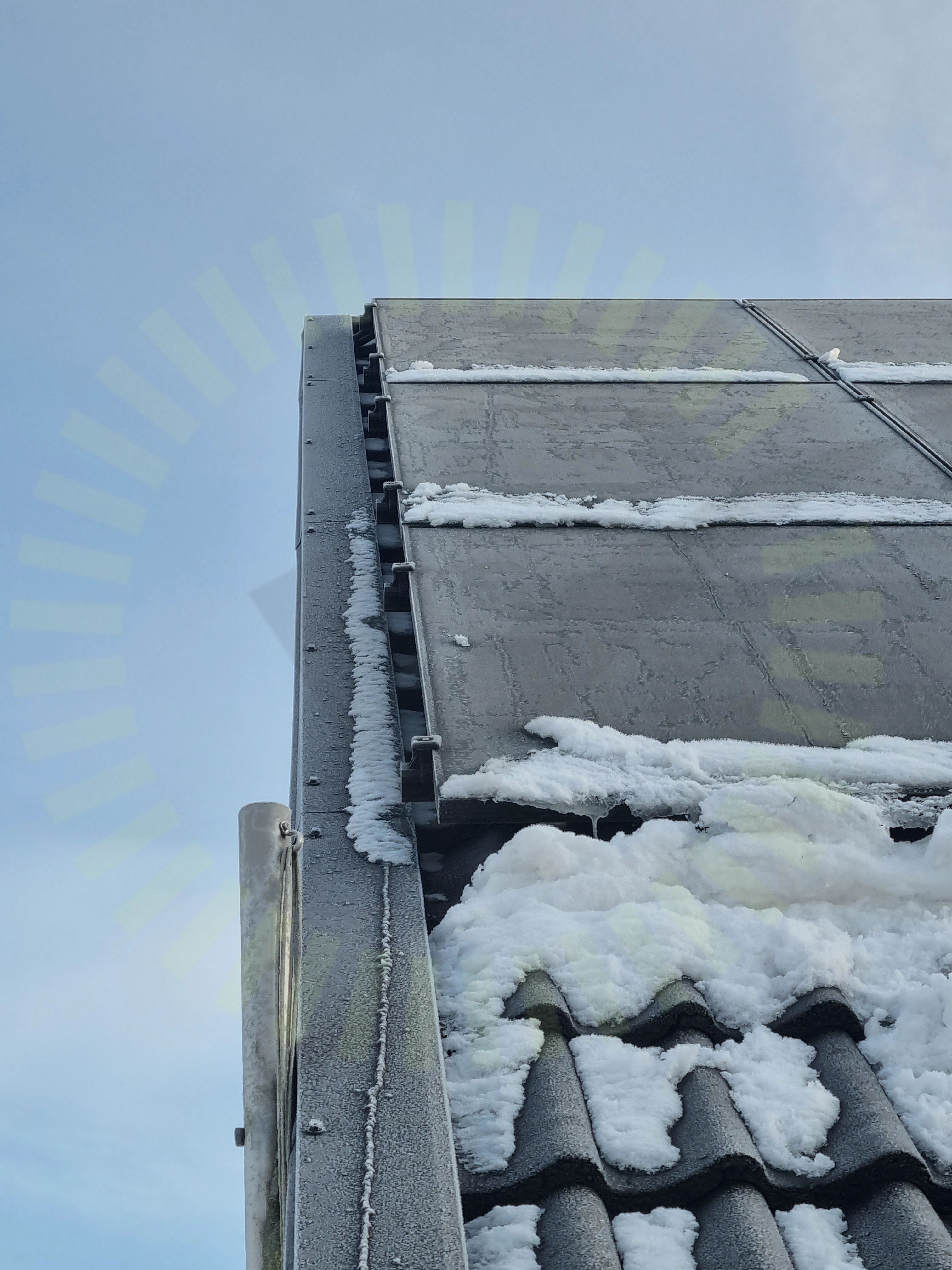

1.2 Säkerhetsavstånd
Inte godkänd
Avstånd till kan mindre än 25 cm uppskattat till 15 kan inte kontrollmäta
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

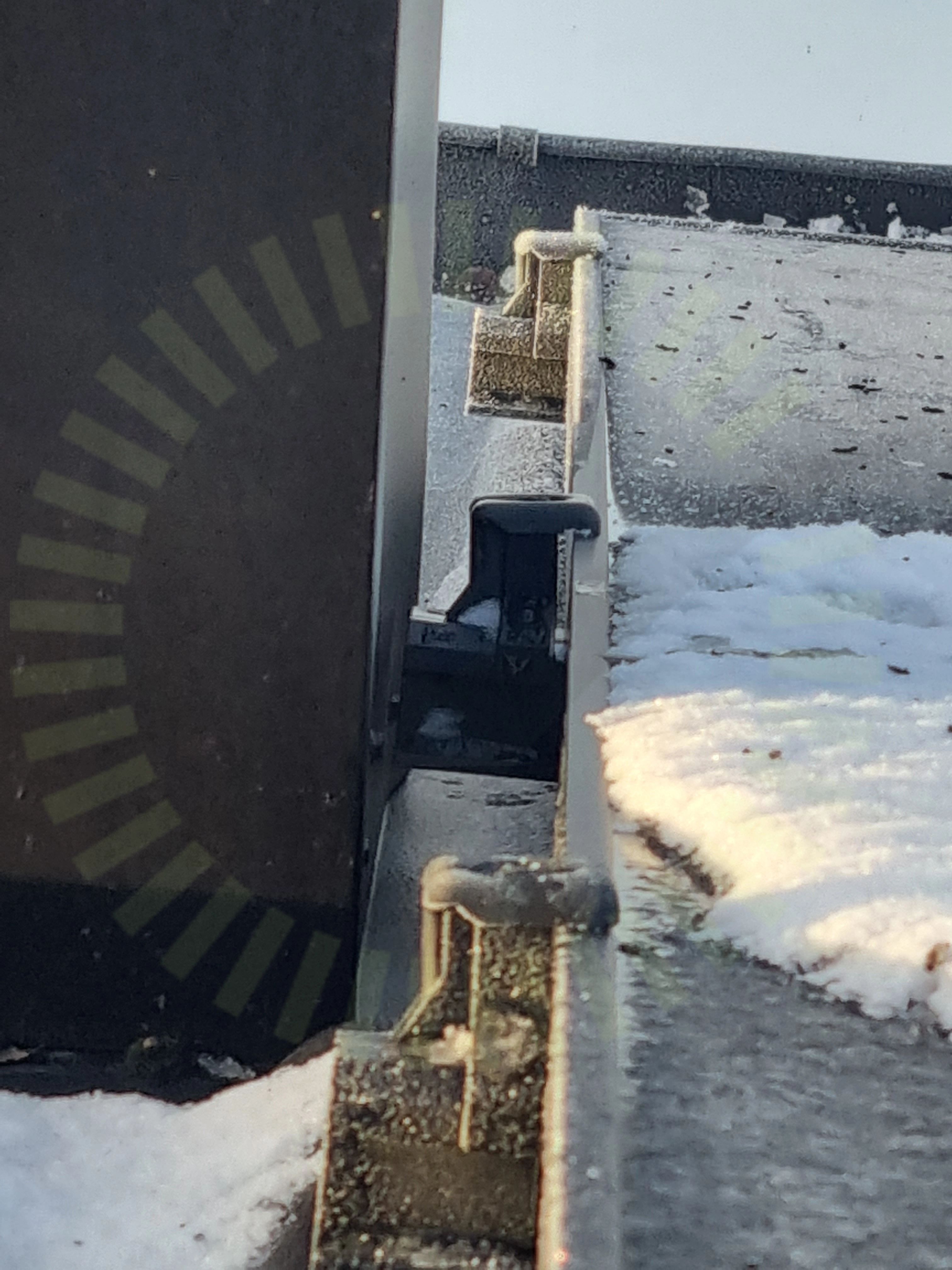

1.3 Ändklämmor
Inte godkänd
Ändfäste sitter ej tätt mot panelram
Tillverkarens anvisningar
Godkända kontrollpunkter
24/28
Anpassade takpannor
Bärläkt
Främmande material
Förstärkningsskruv
Infästning skena
Kabeluppfästning
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panelens ramhöjd
Panelstorlek
Shims
Skador
Skarp kant
Skarvning av skena
Skena överhäng
Skydd
Snö- och Vindlastberäkning
Takkrok infästning
Takkrokens orientering
Taklutning
Termisk brytpunkt
Väderbeständigt material
Ändfästen
Ej tillgängligt vid besiktning
1/28
Takgenomföring
"Villa, Risen: RSM40-8-xxxMB"
Anmärkningar
3/11
2.1 Dragavlastade
Inte godkänd
Dragavlastning saknas.
SS 436 40 00 (522.8.3)

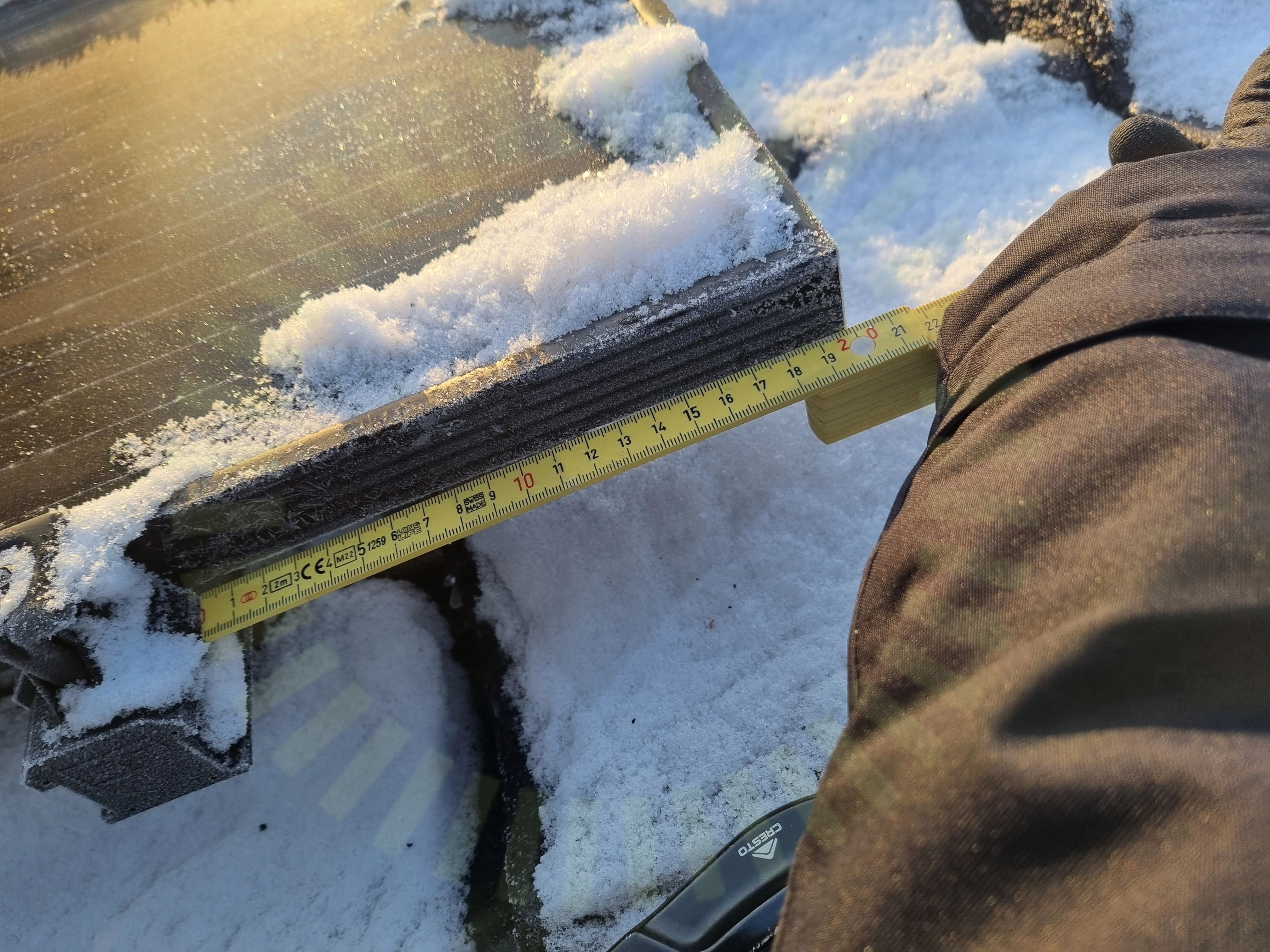

2.2 Fästens placering
Inte godkänd
Överhäng panel 20 cm
Tillverkarens anvisningar
2.3 Separering av ramar
Inte godkänd
Ej separera rmar Ligger mot vrandra
"RISEN PV MODULE INSTALLATION AND MAINTENANCE MANUAL, ISSUE DATE 2022-08-11"
Godkända kontrollpunkter
8/11
Dräneringshål
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Klämmans överlappning
Skador
Skugga
Strängförläggning
Kapsling
Godkända kontrollpunkter
9/9
Brytare
Böjradie
Förskruvningar
Infästning
Installation
IP-Klassning
Placering
Termisk påverkan
Yttre påverkan
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Rakt monterad
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/30
6.1 AC Böjradie
Inte godkänd
Böjradie ganska snäv
SS 436 40 00 (522.8.3)
6.2 Mätprotokoll DC
Inte godkänd
Saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)

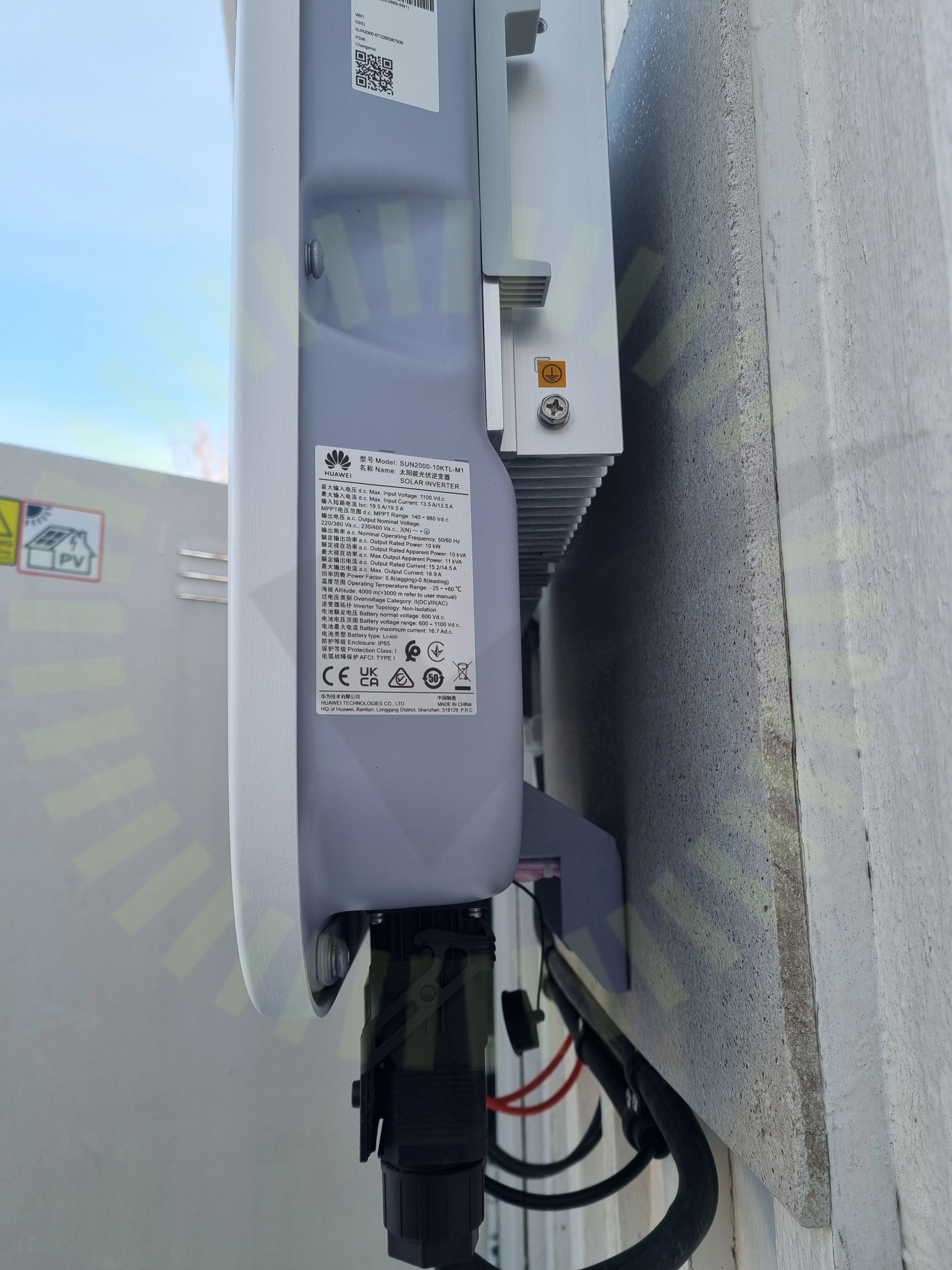

6.3 PE Chassi
Inte godkänd
Extern PE punkt saknar anslutning.
"Huawei User Manual Issue 04 (2021-08-10), Sida 34"
Godkända kontrollpunkter
27/30
"""DC Genomföringar """
AC Anslutning
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Avstånd
Avstånd till hav
Brännbart underlag
DC Förläggning
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av produkt
Huvudsäkring
Infästning
Internet
Kabel
Kontakter
Ledare fastspända
Märkning
Skador
Smartmätare
Strängschema
Säkring
Ventilation
Vinkel
