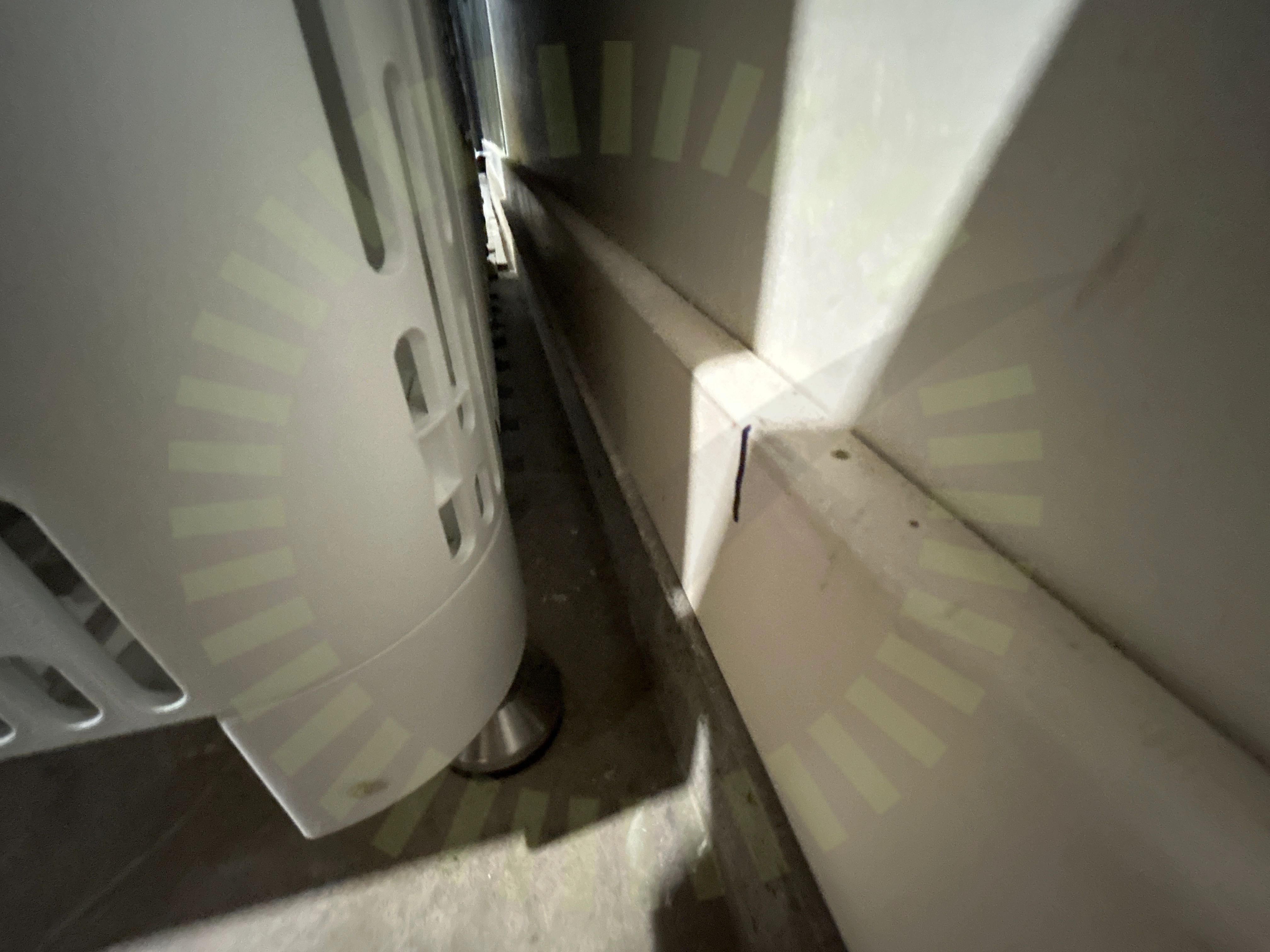

2.1 Bakomliggande material
Inte godkändBakomliggande list uppfyller inte tillverkarens krav.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 10
Besiktningsrapport
9.8
Installation genom
Järfälla Energi
Datum
10 september 2025
Ort
Upplands Väsby, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
MontagesystemNordmount: Plåttak
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Installerad av Järfälla Energi som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
3/45

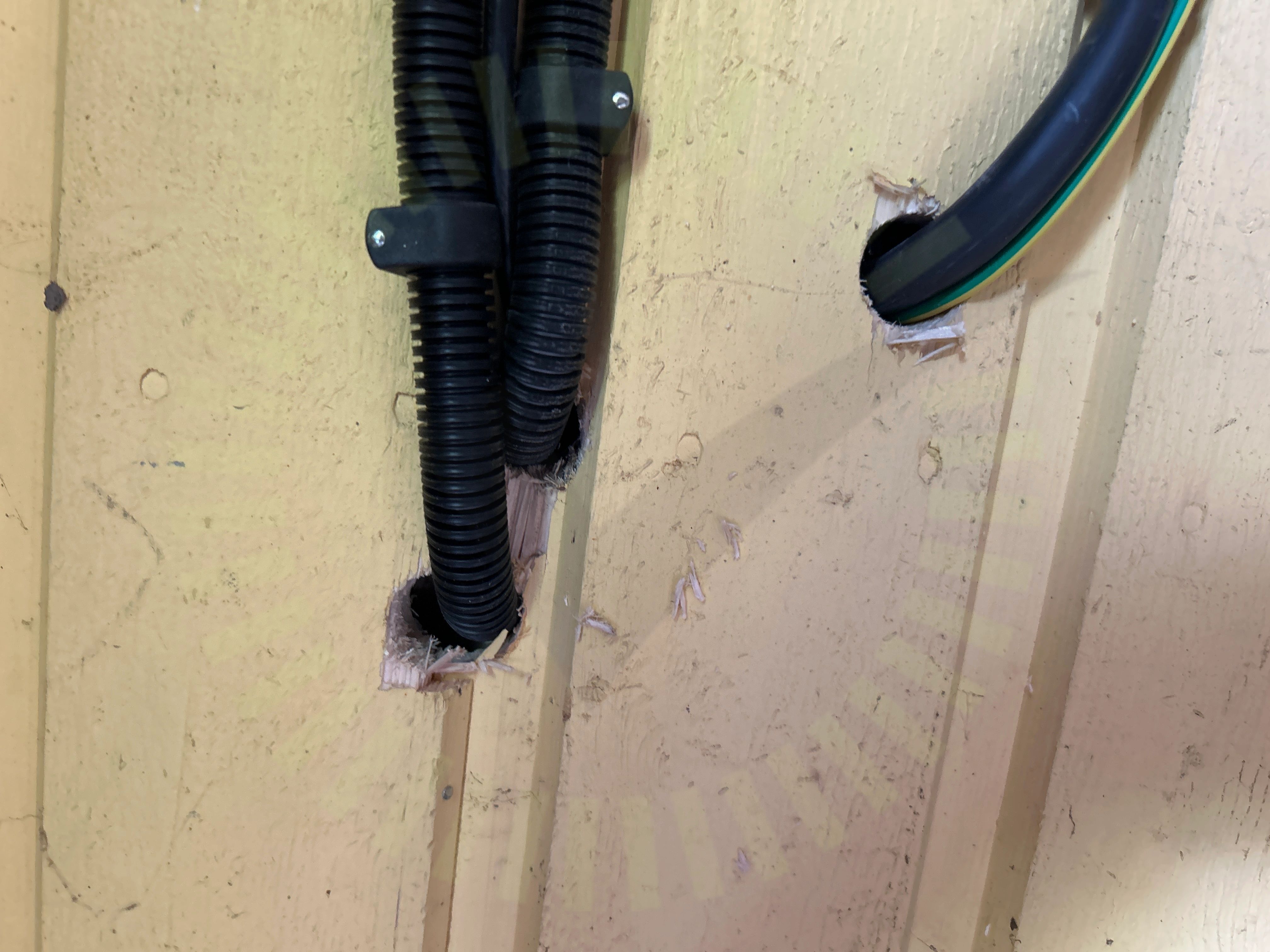

2.2 Genomföringar
Inte godkändGenomföringar inte tätade.
SS 436 40 00 (527.2.1)
2.3 Varning för likspänning
Inte godkändMärkning är inte tillförlitligt fäst.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
42/45AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning
Panntak: Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
24/25Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/25Bärläktens dimension
Plåttak: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/37
4.1 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 8
Godkända kontrollpunkter
36/37Avstånd till havAvstånd till havAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringKlämmornas storlekKlämmornas storlekKlämmornas överlappningKlämmornas överlappningKontaktdonKontaktdonKopplingslåda böjradieKopplingslåda böjradieLutningLutningPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning
Plåttak: Nordmount: Plåttak
Anmärkningar
1/18

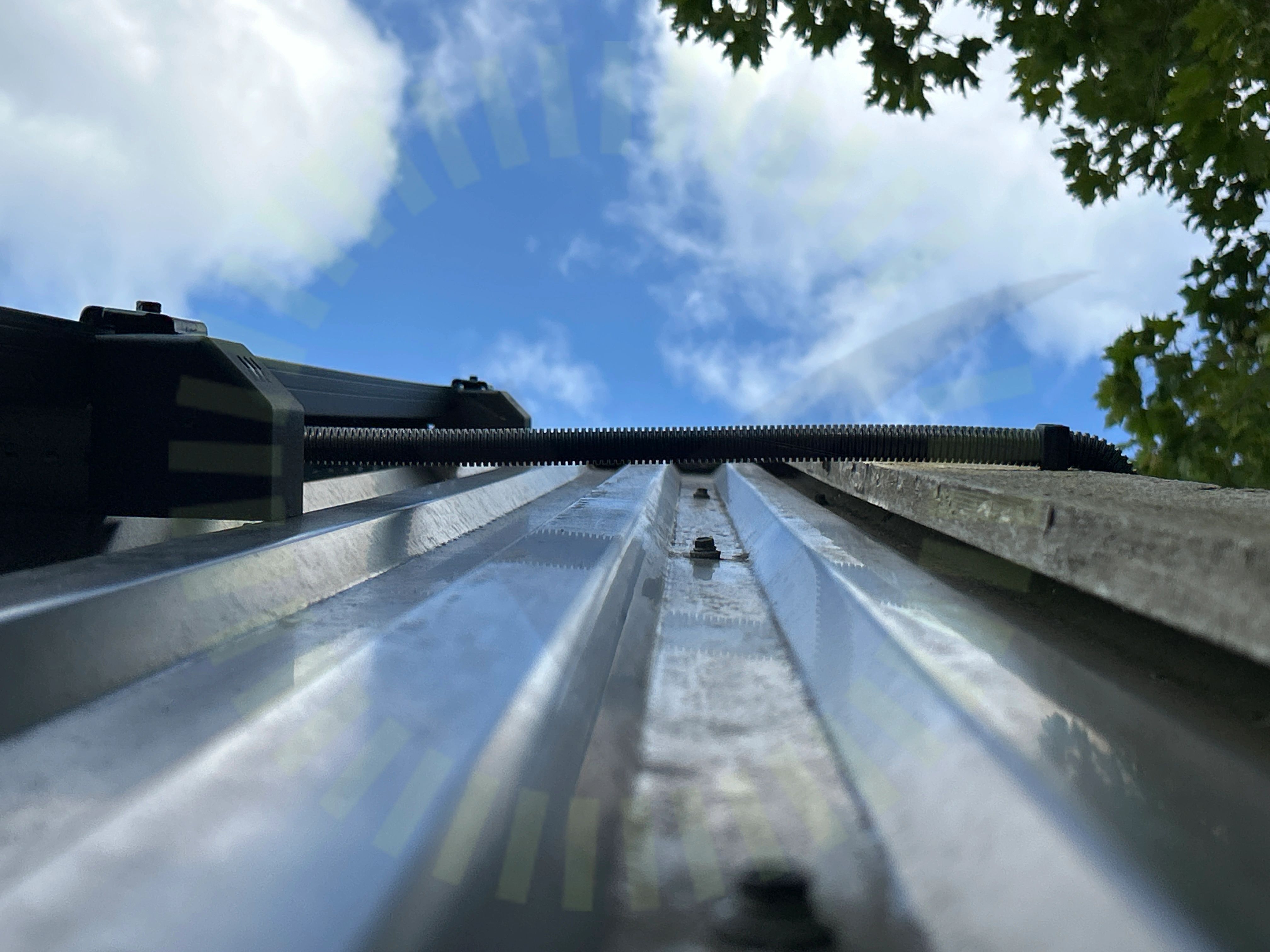

5.1 Kabeldragning mellan takytor
Inte godkändKabeldragning är inte uppfäst med tillräckligt stöd. Sitter utsatt för exempelvis snöras.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
17/18CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Undercentral
Godkända kontrollpunkter
5/5InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
