Besiktningsrapport

9.3

Installation genom

Solcellsproffsen

Datum

18 januari 2023

Ort

Nykvarn, Stockholms län

Mittklämma rätt förläggning

Kabeluppfästning

Avstånd panna

+ 2

91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemWeland Stål: Råspont

VäxelriktareSolax X3-Hybrid Series

BatteriSolaX Triple Power 5.8-23 kWh

TillbehörSäkerhetsbrytare AC

Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/10

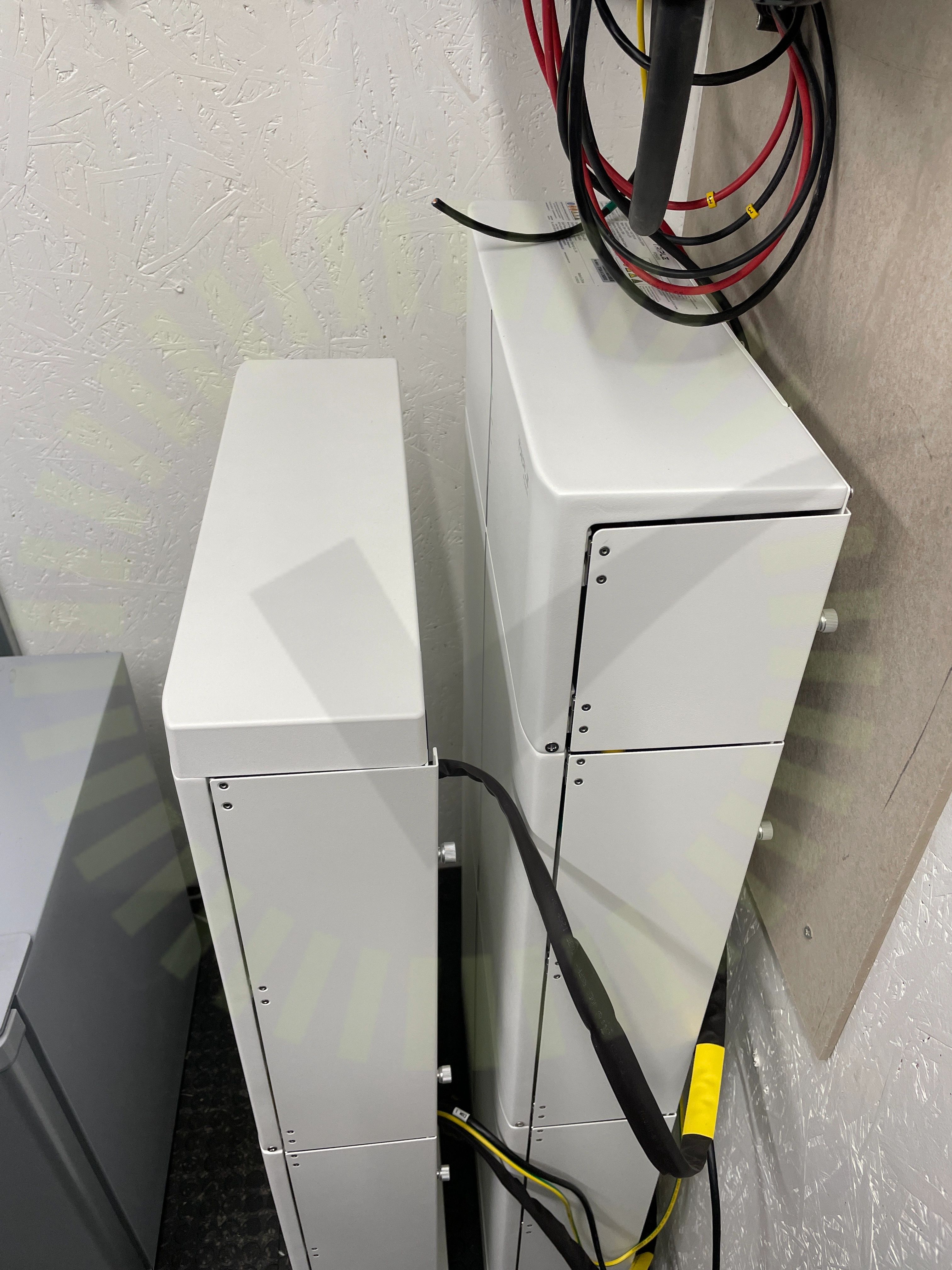

1.1 Placering

Rekommendation

Rekommenderat avstånd mellan batterier 250mm. Uppmätt avstånd 60mm.

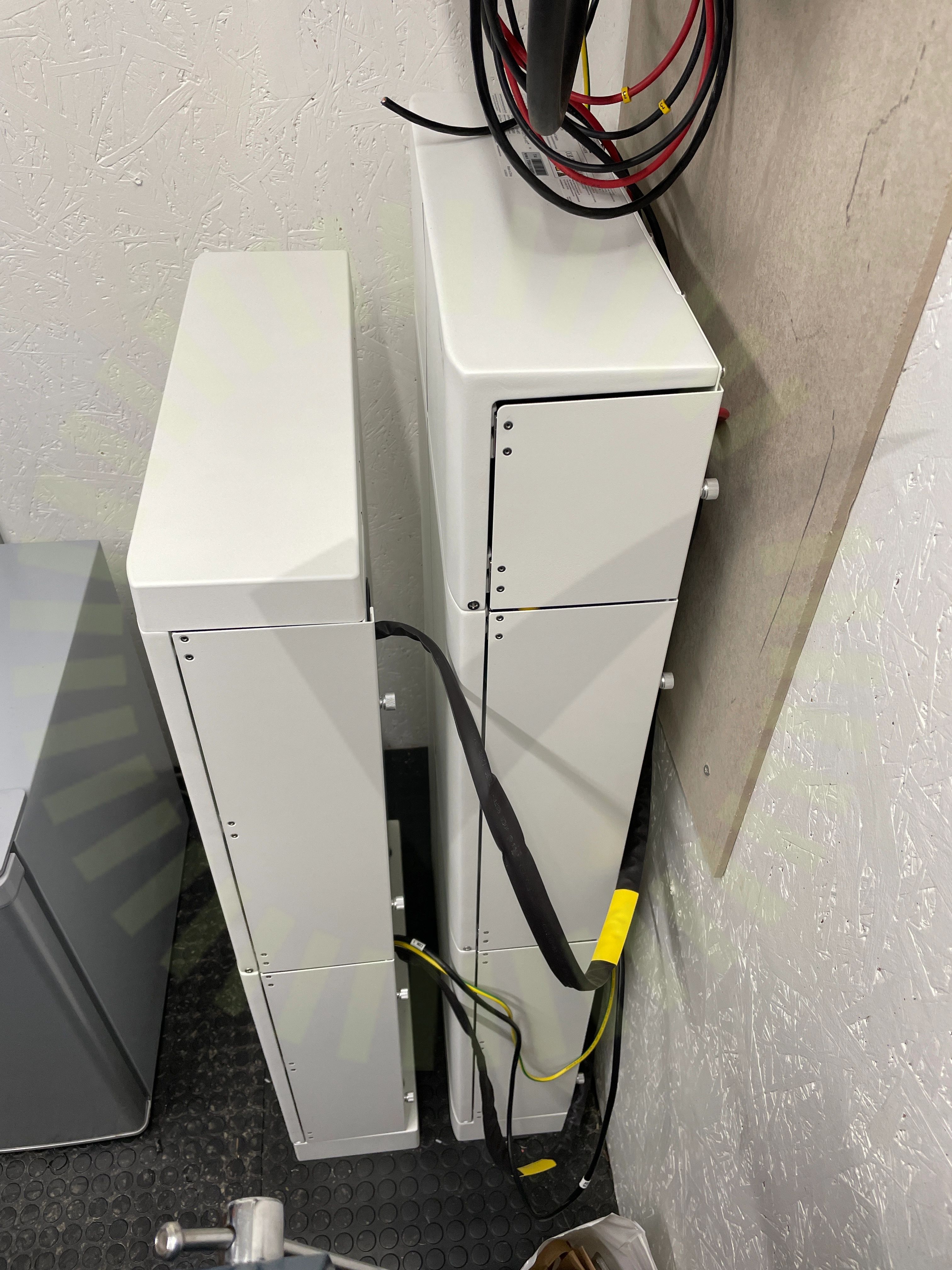

1.2 Fastsäkring av produkt

Inte godkänd

Yttre batteriet sitter inte i väggen.

Godkända kontrollpunkter

8/10

AnslutningKabeluppfästningKontakterKommunikationskabelPERakt placeradUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Anmärkningar

2/4

3.1 Informering av solceller

Inte godkänd

PV skylt saknas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

3.2 Varning för likspänning

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Tillförlitligt fästVarning för backspänning

Villa, DMEGC: DM(XXX)M10-66HBB/-V

Godkända kontrollpunkter

11/12

DragavlastadeDräneringshålFästenas överlappningFästens placeringFöremål BakstyckeHöjdskillnadKlämmornas storlekMellanrumSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/12

Förbindelse av kontakter

Villa, Weland Stål: Råspont

Anmärkningar

3/22

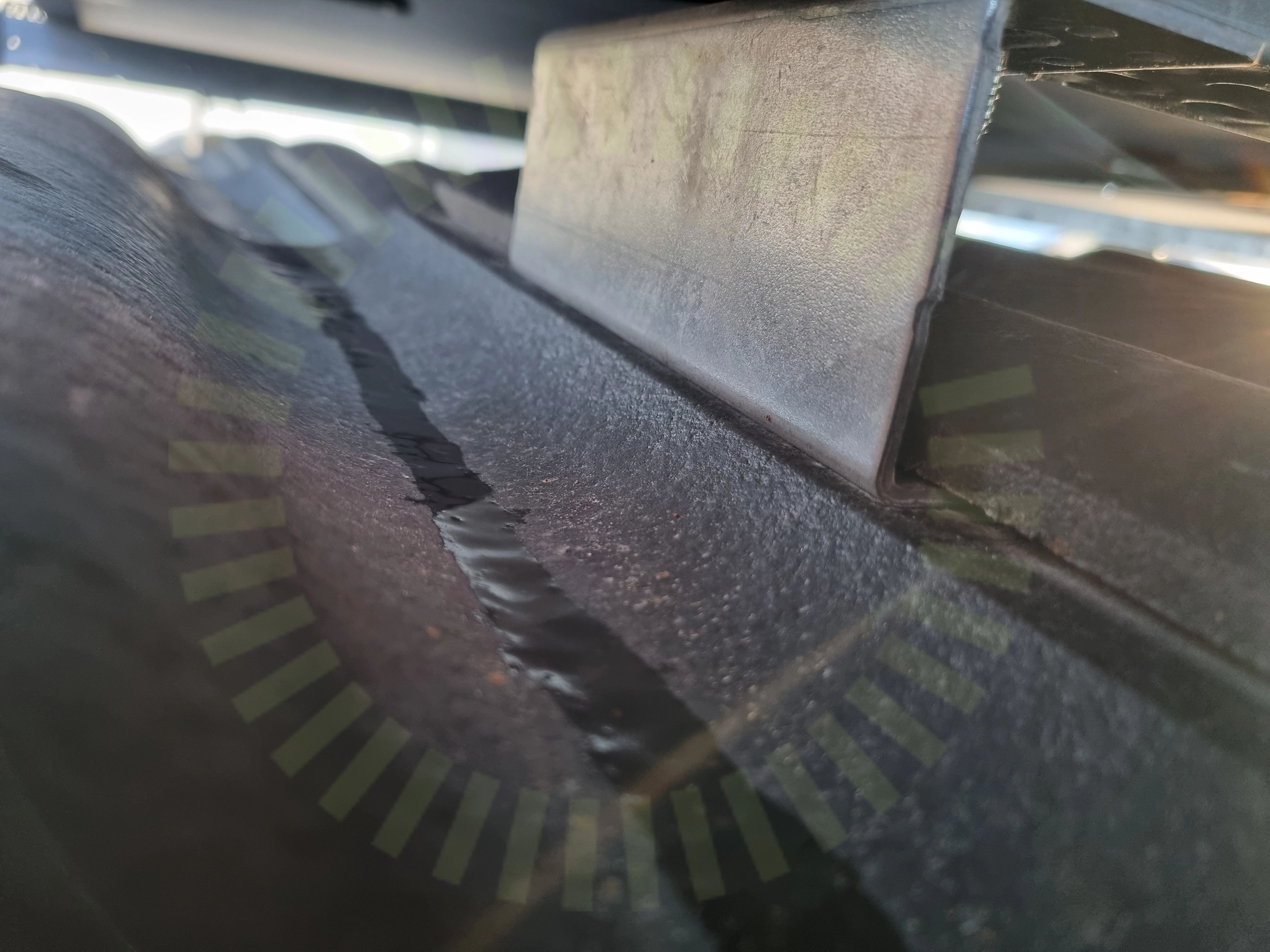

5.1 Avstånd panna

Inte godkänd

Ligger direkt mot taket

MA5102 Sid 1 (1) | Version 3 - 221101

5.2 Kabeluppfästning

Inte godkänd

Hängande kablar

SS 436 40 00 (712.521.101 och 522.8.4)

5.3 Mittklämma rätt förläggning

Inte godkänd

Klämma ligger ej korrekt mot skenan

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

18/22

Främmande materialInfästning RåspontInfästningar CC måttMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas avståndSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Växelriktare

Anmärkningar

1/24

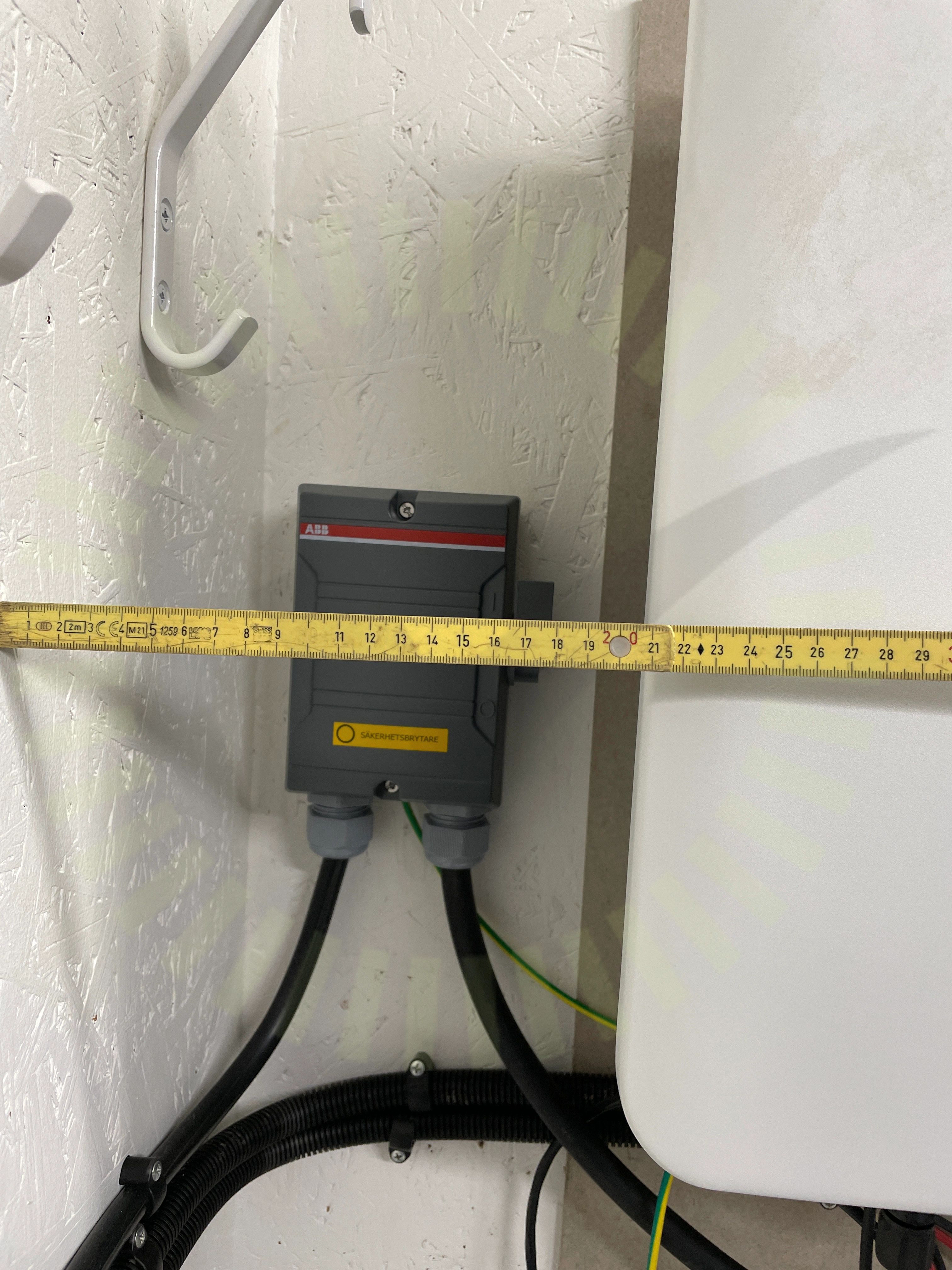

6.1 Avstånd

Inte godkänd

Växelriktaren sitter 210mm från vägg. Tillverkaren kräver 300mm.

Godkända kontrollpunkter

23/24

AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC KontakterDC Skador på kabelDC Yttre påverkanFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelMärkningMätprotokoll DCPESträngschemaSäkringVinkelVäderskydd
