Besiktningsrapport
9.8
Installation genom
Hammarö Solenergi
Datum
19 december 2025
Ort
Brunskog, Värmlands län
Informering av solceller
Kabelinföringar
PEN-ledare
96% godkända
4% ej godkända
Om installationen
Växelriktare
Solinteg: MHT-(4-12)K-25
Växelriktare
Batteri
EnerShare: Core
Tillbehör
Undercentral
Tillbehör
Smartmätare: RMK (Solinteg)
Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1
Avtal
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
DC anslutning
Fastsäkring av produkt
Lutning
Signalkabel batteri
Skador
Smartmätare
Styrmodul fastskruvad
Tillgång till batteriet
Underliggande material
Uppfästning av kablage
Väderskydd
Smartmätare
Godkända kontrollpunkter
7/7
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Placering av smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Undercentral
Anmärkningar
2/6

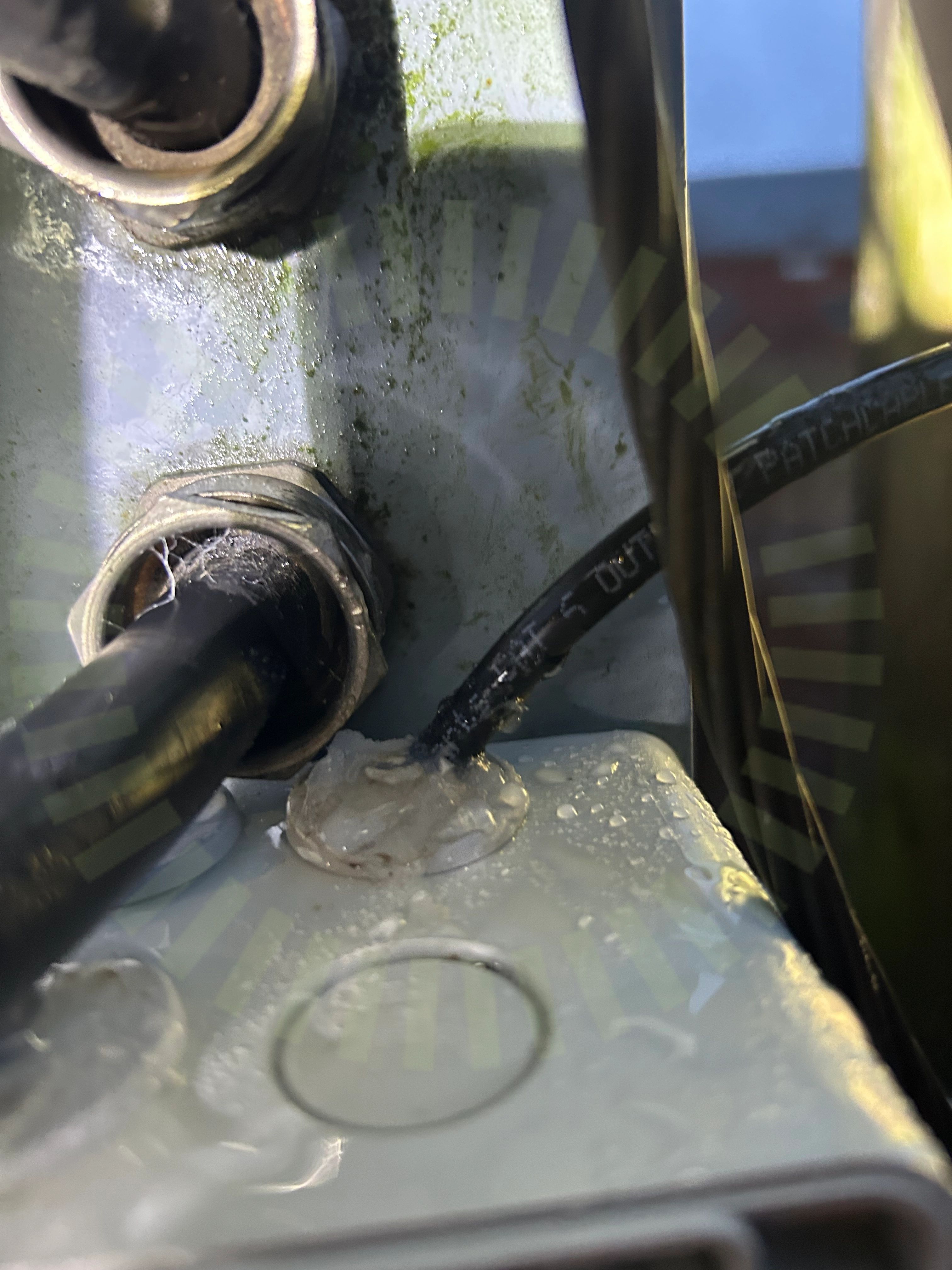

4.1 Kabelinföringar
Inte godkänd
Det är vatten i kapslingen. Det går inte att fastställa exakt var vattnet tagit sig in vid besiktningen men kabelinföringar på ovansidan av kapsling är alltid en risk. Kapslingen är oskadad i övrigt.

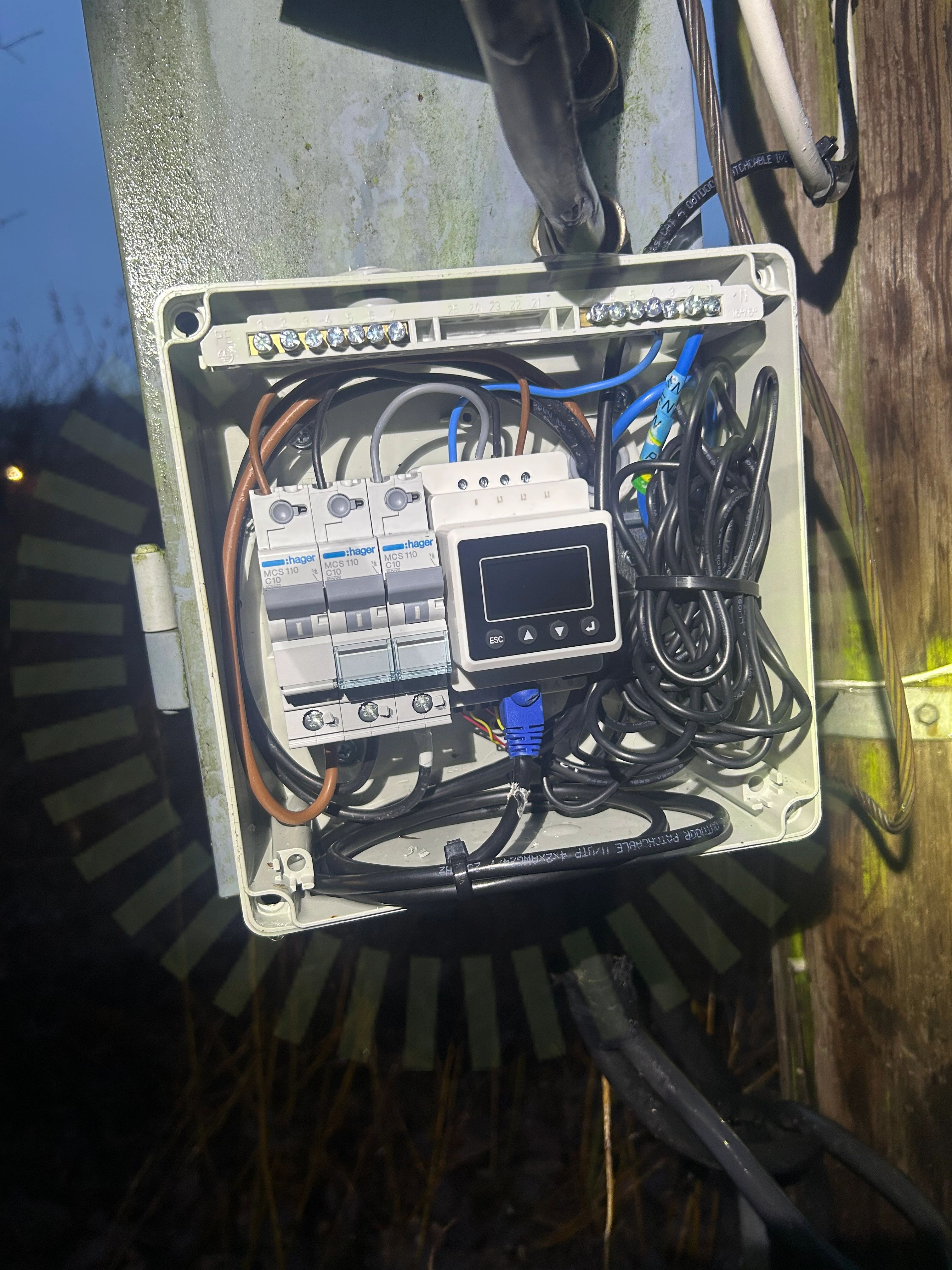

4.2 PEN-ledare
Inte godkänd
PEN-ledare ska vara gröngul med blå markering och 10mm2.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
4/6
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/4
5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
30/30
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
